DN48规格波纹非金属防护导管结构

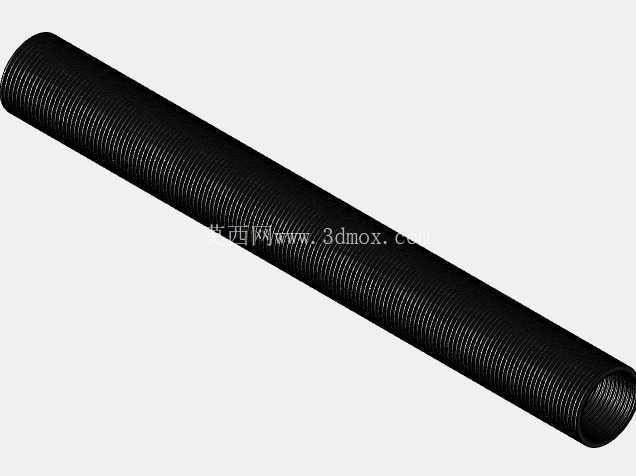

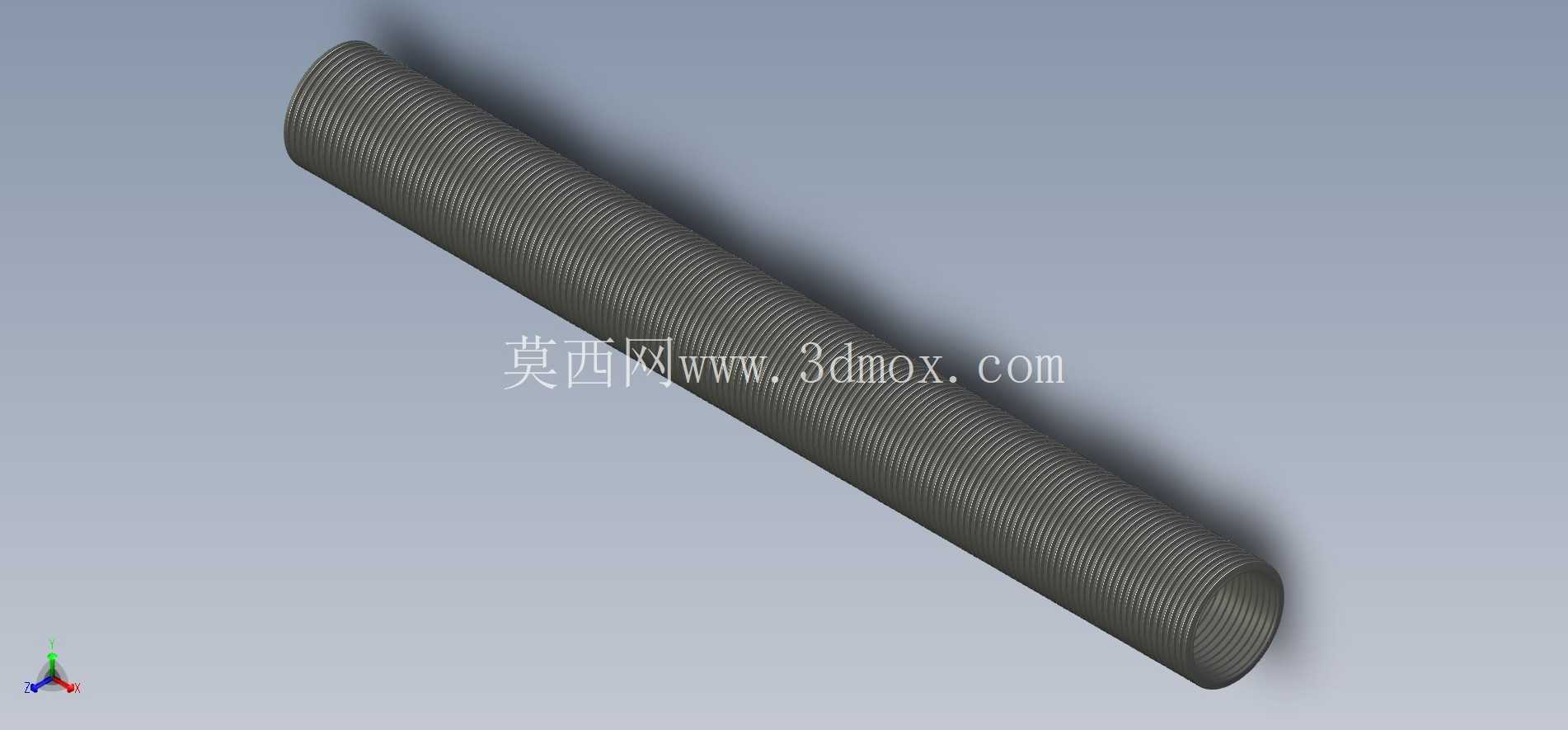

　　在低压电气柜内部布线、户外变电设备线缆防护、工业自动化设备走线布局场景里，这类带波纹结构的非金属导管是线缆防护的常用部件，DN48的通径规格刚好适配多股控制线缆、中等直径动力线缆的穿设需求，能同时满足线缆弯折走位的灵活性与外层防护的结构强度要求。从结构设计来看，整管采用连续环状波纹成型工艺，管壁的波纹结构并非简单的造型设计，每一圈波纹的波高、波距都经过力学校核，既可以让导管在最小弯曲半径下不出现管壁折瘪、通径缩径的问题，也能在轴向承受一定的拉伸、压缩载荷时，通过波纹的形变吸收外力，避免管壁出现开裂破损。导管的端部为平口切边设计，没有额外的快接结构，实际安装时可以搭配同规格的镀锌卡箍、橡胶密封圈直接对接硬管接头或者设备进线口，安装边界的适配性较强，不需要额外定制转接件就能适配大部分标准进线口的安装尺寸。不同于金属穿线管的刚性防护特性，这类非金属波纹导管的外层做了镀锌层附着处理，不是单纯的非金属材质，表层的镀锌薄层可以提升导管的抗腐蚀能力，在潮湿、多粉尘的车间或者户外临时布线场景下，能延缓材质老化速度，避免管壁被腐蚀性气体、水汽侵蚀出现破损。设计时需要重点考量波纹的成型一致性，若波距偏差过大，会导致导管弯曲时局部应力集中，长期往复弯折后容易在波谷位置出现裂纹；整管的壁厚控制也需要平衡柔韧性与防护性，壁厚过大会导致导管弯折困难，无法适配设备内部狭小空间的走位需求，壁厚过小则会降低抗冲击能力，被外物剐蹭、挤压时容易破损，无法起到保护内部线缆的作用。在交流稳压类设备的内部布线场景中，这类导管可以将变压器次级侧的输出线缆、控制回路的信号线缆统一归集穿设，既可以避免线缆散乱排布影响设备内部散热，也能将强电线缆与信号线缆做物理隔离，减少强电对信号传输的电磁干扰，同时在设备运维拆装时，规整的导管布线能大幅降低线缆被拉扯、剐蹭的风险。实际选型时，DN48的通径可以容纳最多12根1.5平方的控制线缆同时穿设，或者3根10平方的动力线缆，穿线时预留的线缆总截面积不超过导管通径的40%，就能保证穿线过程顺畅，也能避免线缆过多堆积在管内导致散热不良。导管的波纹结构还自带一定的减震效果，设备运行产生的小幅振动传递到导管位置时，波纹结构可以吸收部分振动能量，避免线缆与导管内壁长期摩擦出现绝缘层破损的问题。不同于光滑壁面的硬管，这类波纹导管不需要搭配弯头就能实现任意角度的转向，在设备内部结构紧凑、走线空间受限的位置，可以根据实际布局随意弯折走位，减少了转接接头的使用数量，既降低了物料成本，也减少了接头位置的防护薄弱点。表层的镀锌处理并非覆盖整个非金属管壁，而是在波纹的凸起表层做了金属镀层附着，既保留了非金属材质本身的绝缘特性，也提升了导管表层的耐磨性能，线缆拖拽或者导管与设备金属框架接触摩擦时，镀层可以先承受摩擦损耗，延长导管的整体使用寿命。在安装固定时，只需要每隔30到40厘米使用一个管卡将导管固定在设备框架或者走线槽上，就能避免导管因自重下垂拉扯端部的接线位置，固定时不需要过度锁紧管卡，保留一定的活动余量可以让导管在设备振动时有小幅位移的空间，避免长期应力集中导致管壁破损。
