双侧扶手钢制楼梯框架焊接结构设计

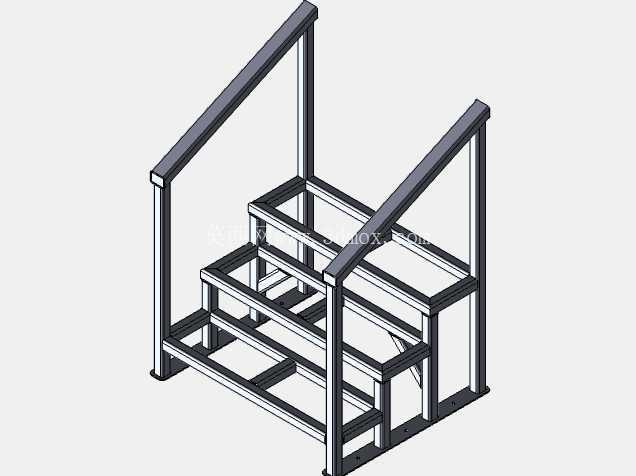

　　在工业生产车间、设备操作平台、仓储登高区域以及临时检修作业场景中，这类钢制焊接楼梯框架是实现高差通行的核心承载构件，区别于民用装饰性楼梯，工业场景下的梯架结构优先保障承载冗余、安装便捷性与长期使用的结构稳定性，所有连接节点均采用焊接工艺成型，避免螺栓连接在长期动载下出现的松动隐患，适配车间内油污、粉尘、温差变化大的复杂作业环境。从结构功能层面看，该梯架设置三级踏步结构，双侧配置连续扶手，踏步框架采用矩形钢管拼焊成型，每一级踏步的支撑骨架均设置横向与纵向的加强肋，避免人员踩踏时出现踏步面挠曲变形，扶手立柱与梯架侧梁采用满焊连接，焊缝沿立柱与侧梁的接触边连续布置，保障扶手承受侧向推力时不会出现脱焊断裂，满足作业人员登高时的扶靠防护需求，梯架底部设置带安装孔的固定脚板，可通过膨胀螺栓直接与混凝土地面或钢制平台基面固定，顶部可根据安装场景匹配对应的平台连接支座，实现与不同高度操作平台的无缝对接。设计过程中首先明确通行载荷要求，按照单人携带15kg工具通行的动载标准核算每根杆件的截面规格，侧梁作为主要承载构件，选用壁厚不小于3mm的矩形钢管，承受踏步传递的竖向载荷并将力传导至底部固定端，扶手部分选用与侧梁同规格的管材，在满足侧向防护强度要求的同时，统一管材规格可减少下料时的材料损耗，降低焊接前的备料复杂度。踏步的间距严格按照工业梯具的人机工程要求设置，单级踏步高度控制在180-220mm区间，踏步深度不小于200mm，避免作业人员上下梯时出现踏空或绊脚风险，双侧扶手的高度设置在距离踏步面900mm位置，扶手杆件边缘做倒钝处理，去除焊接后的毛刺飞边，防止人员扶靠时划伤手部。从安装边界来看，该梯架的整体宽度控制在800mm左右，满足单人携带工具通行的宽度要求，整体长度根据三级踏步的总高度适配，总高度通常在600-700mm区间，可直接对接0.6m左右高度的设备操作平台，底部固定脚板的安装孔位预留15mm的调节余量，可抵消地面不平整带来的安装误差，焊接完成后整体框架做抛丸除锈处理，后续可根据使用场景涂刷防锈漆与警示色漆，提升结构的抗腐蚀能力。焊接节点设计上，所有承重焊缝均采用角焊缝，焊脚尺寸不小于相焊杆件中较薄件的壁厚，踏步与侧梁的连接位置除两侧焊接外，踏步框架内部的横向支撑与侧梁接触位置也采用段焊加固，避免长期踩踏后踏步框架出现侧向偏移，扶手与立柱的连接位置采用围焊，保障扶手在承受任意方向侧向力时都有足够的连接强度，整个框架焊接完成后需做形变校正，保障侧梁的直线度与踏步的水平度，避免安装后出现梯架歪斜、踏步倾斜的问题。这类焊接梯架相比装配式梯具，整体刚性更强，承载能力更高，适合在固定位置长期使用，不需要频繁拆装，在生产线旁的操作工位、仓储区域的高位货架登高位、设备检修平台的上下通道等场景都有广泛应用，结构设计上没有多余的装饰构件，所有杆件均承担对应的结构功能，材料利用率高，焊接工艺成熟，普通的持证焊工即可完成焊接作业，不需要复杂的工装夹具即可完成组对焊接，生产制造成本可控，同时后期维护成本极低，仅需要定期检查焊缝是否出现开裂、漆面是否脱落即可，正常使用场景下结构寿命可达15年以上。
