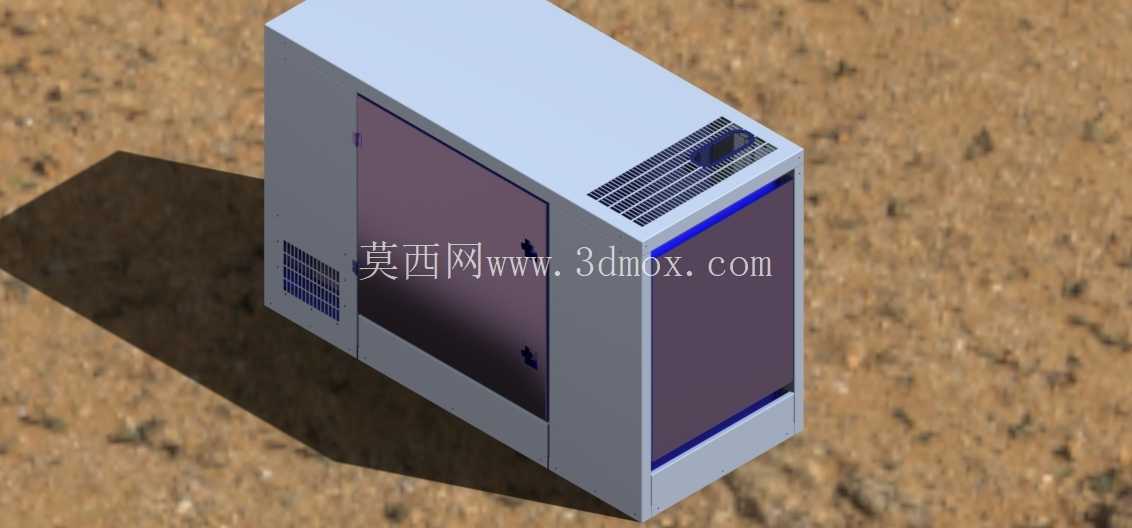

工业交流稳压柜体结构三维设计

　　这款交流稳压柜体的结构设计，首先要匹配工业现场的实际安装工况，多数场景下这类设备会布置在车间低压配电侧、小型加工产线进线端或是商用建筑的配电间内，需要和进线母排、下游负载配电柜形成合理的排布间距，因此在外形边界设计上，柜体采用立式长方体布局，深度方向预留足够的内部元器件安装空间，同时保证柜体开门后不会遮挡周边配电通道，常规靠墙安装时背部预留的散热间隙也在结构设计时做了对应考量，避免现场安装时出现空间干涉。从设备实际用途来看，这类稳压柜体主要作用是稳定输入侧波动的交流电压，为下游对电压精度有要求的精密加工设备、检测仪器、生产线控制系统提供稳定的供电输入，避免电压波动造成的设备停机、加工精度超差、控制元件烧毁等问题，因此柜体结构不仅要承担外壳防护作用，还要为内部的调压模块、采样控制板、散热组件、接线端子排提供可靠的安装支撑。在功能特性的结构实现上，柜体正面设置大面积观察窗，无需开门即可观察内部运行指示灯、调压机构的动作状态，观察窗采用内嵌式安装，边缘做密封压边处理，满足工业现场的防尘要求；柜体顶部设置格栅式通风口，配合侧下部的进风格栅形成自然对流散热通道，无需额外加装风机即可满足常规功率下的散热需求，降低设备运行的噪音与后期维护成本；柜门采用多点锁止结构，关闭后可实现可靠的防护锁紧，避免非运维人员误操作带来的安全隐患。设计思路上，整体采用模块化拼接结构，柜体框架采用标准折弯型材拼接，侧板、门板、顶板均为独立可拆卸部件，方便内部元器件的预装与后期检修更换，内部安装横梁采用可调节孔位设计，可根据不同功率等级的元器件尺寸调整安装位置，提升柜体的通用适配性；走线槽的布置沿柜体侧边框架预留，强电走线与弱电采样线分槽布置，避免电磁干扰影响控制采样精度；接地端子的安装位置设置在柜体下部进线侧，方便现场接地线缆的连接，符合电气安全规范要求。在安装边界的考量上，柜体底部预留标准的安装固定孔位，可直接固定在水泥基础或是槽钢底座上，进线孔位设置在柜体下部后侧，可适配下进线下出线的常规配电布线方式，同时预留了上进线的开孔余量，满足不同现场的布线需求；柜体的开门角度设计为120度以上，保证内部元器件拆装时有足够的操作空间，柜门与柜体之间设置接地跨接线，避免柜门带电造成安全风险。从结构强度角度，柜体板材厚度选型满足常规工业场景的抗冲击要求，在吊装位置做了加强筋处理，方便设备现场吊装就位时不会出现柜体变形；观察窗采用高强度透明板材，避免现场磕碰造成破损，同时具备一定的阻燃性能，符合电气设备的安全要求。
