1mm薄板拼接式电气设备防护金属箱体

　　这款钣金箱体采用1mm厚度的冷轧钢板作为主体加工材料，整体采用无焊接拼接式结构设计，所有板件通过折弯卡扣与侧边紧固件完成装配，无需额外焊接工序即可完成整体组装，大幅降低小批量定制场景下的加工成本与装配难度。箱体主要应用于小功率交流稳压设备、工业控制模块、低压配电单元的外层防护，可直接安装在工业机柜内部、设备操作台侧边或者墙面壁挂点位，适配车间生产线、实验室测试台、小型机房配电区等多种安装场景，能够为内部的电气元件提供基础的物理防护，隔绝日常作业中的粉尘飞溅、轻微磕碰以及无关人员的误触风险。

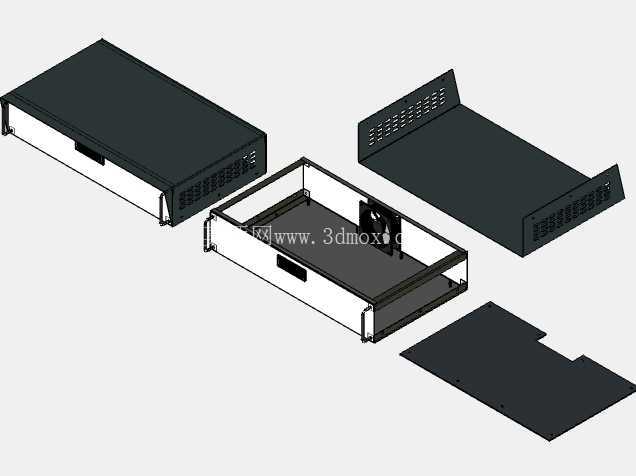

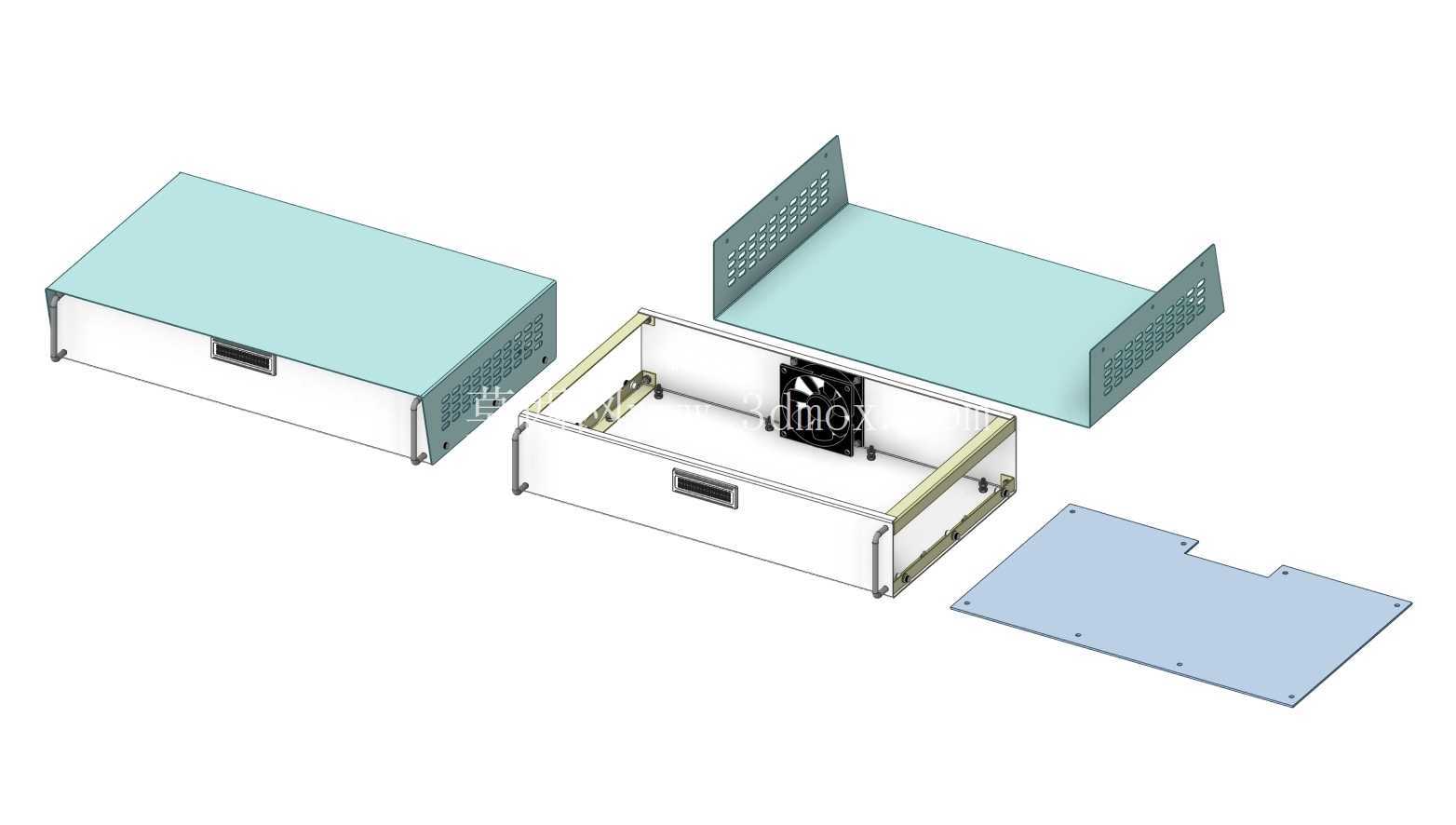

　　从结构设计逻辑来看，箱体拆分后分为上盖板、下安装底座、左右侧围板、后挡板五个独立钣金件，其中左右侧围板采用阵列式冲孔设计，冲孔孔径与排布密度经过散热通量核算，配合内部预留的80mm标准轴流风扇安装位，能够形成稳定的横向散热风道，避免内部稳压模块、功率元件长时间工作时热量堆积。上盖板采用四边折弯扣合结构，折弯边预留0.2mm的装配公差，扣合后与侧围板的贴合缝隙控制在0.1mm以内，既能够保证日常使用中的防尘效果，也可以在设备检修时无需工具即可快速拆卸上盖板，完成内部元件的调试与更换。下安装底座为整体承托结构，底部预留四个M4规格的固定安装孔位，孔位间距符合常规小型电气设备的安装尺寸标准，既可以通过螺栓直接固定在安装平面上，也可以搭配减震橡胶脚垫放置在桌面使用。

　　箱体前部预留了标准的嵌入式开关安装位，可适配常规的船型开关、电源指示灯以及小型显示屏的安装需求，安装位周边做了向内的翻边处理，既能够提升面板位置的结构强度，也可以避免安装开关时锋利的板材边缘割伤操作人员手部。所有钣金件的边缘都做了C0.5的倒角去毛刺处理，拼接位置的卡扣结构采用自定位设计，装配时无需额外治具定位即可快速对齐板件，单个箱体的整体装配时间可控制在3分钟以内，适合小批量多批次的定制化生产需求。

　　从安装边界尺寸来看，箱体整体内部净空尺寸经过优化，在保证1mm板材结构强度的前提下，最大化利用内部空间，可容纳尺寸不超过长220mm、宽120mm、高60mm的电气模块，内部预留的走线槽位宽度为8mm，可容纳最多12根0.75平方毫米的控制线缆走线，线缆进出口设置在箱体后挡板位置，采用可拆式压线板设计，能够根据实际走线数量调整压线板的压紧程度，既可以固定线缆避免拉扯导致的接线松脱，也能够阻挡部分粉尘从走线位置进入箱体内部。

　　在实际使用场景中，这类薄板拼接箱体相比传统焊接箱体，在小批量定制时的加工周期更短，仅需要通过激光切割下料、数控折弯两道核心工序即可完成所有板件加工，无需开模费用，单批次10台以内的加工交付周期可控制在2个工作日以内，非常适合设备研发阶段的原型机外壳制作、小批量专用设备的定制化外壳配套。板材表面可根据实际使用需求做喷塑、镀锌、阳极氧化等不同表面处理，适配不同使用环境的防腐蚀、防静电需求，在常规室内工业环境下，采用镀锌板加工的箱体防锈时长可达到5年以上，喷塑处理的箱体可根据设备整体配色需求调整外观颜色，适配不同设备的外观统一设计要求。
