堆叠轮胎造型桌面收纳笔架设计

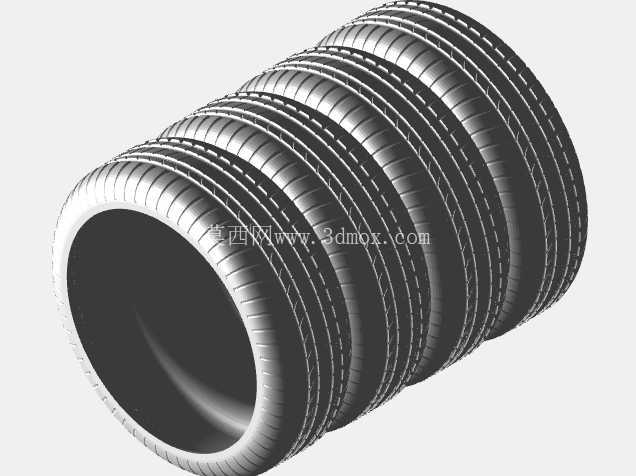

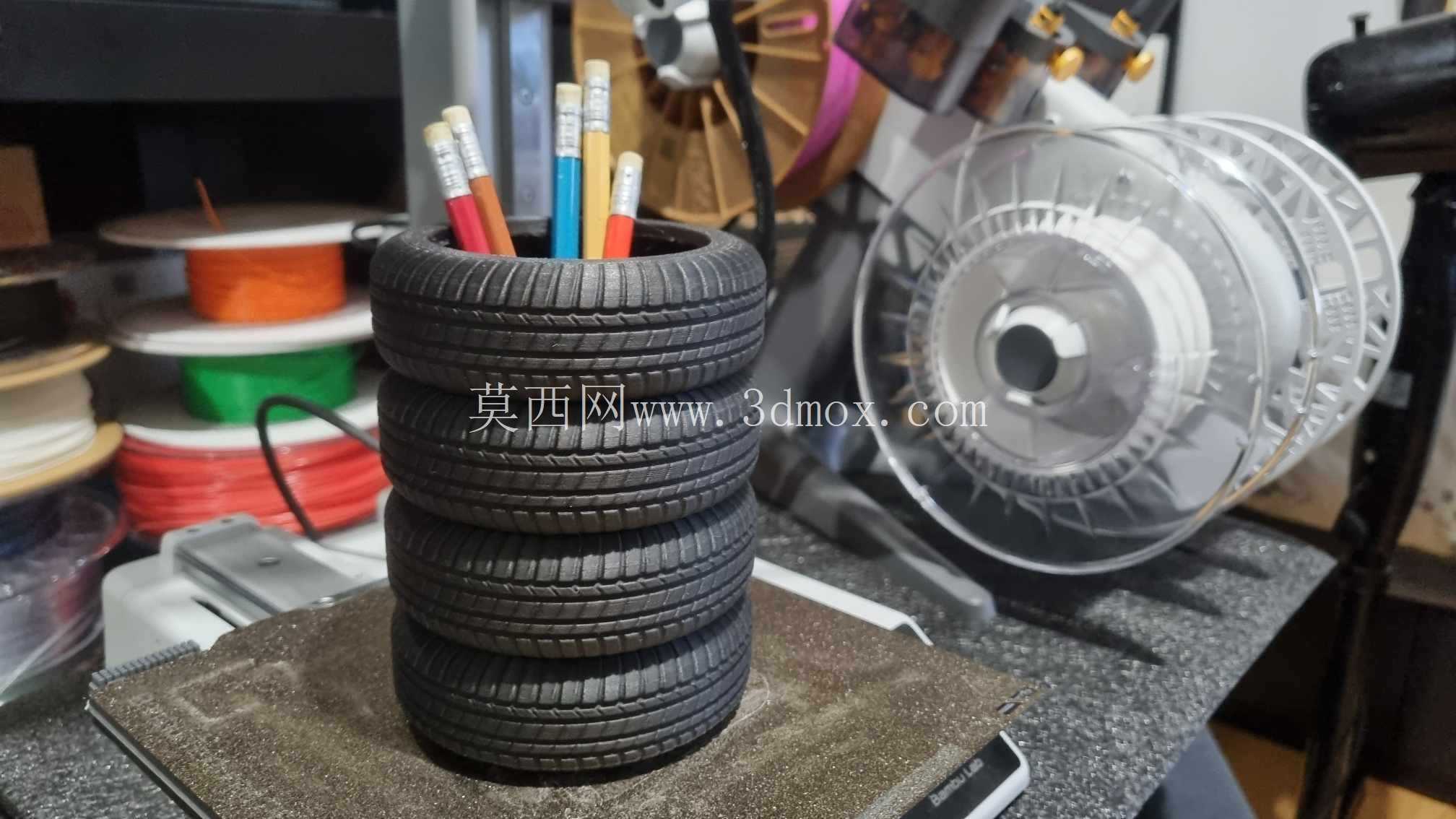

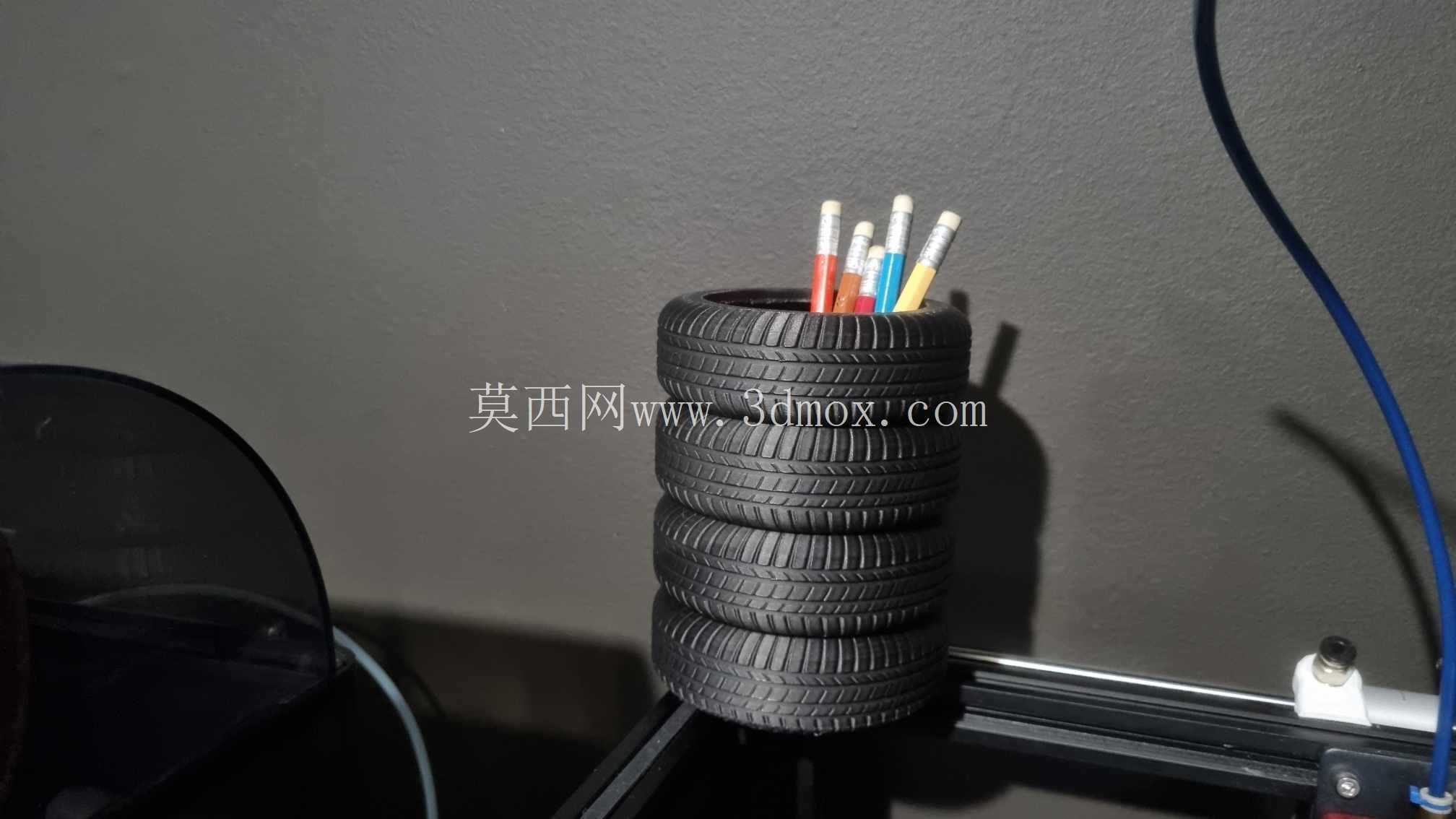

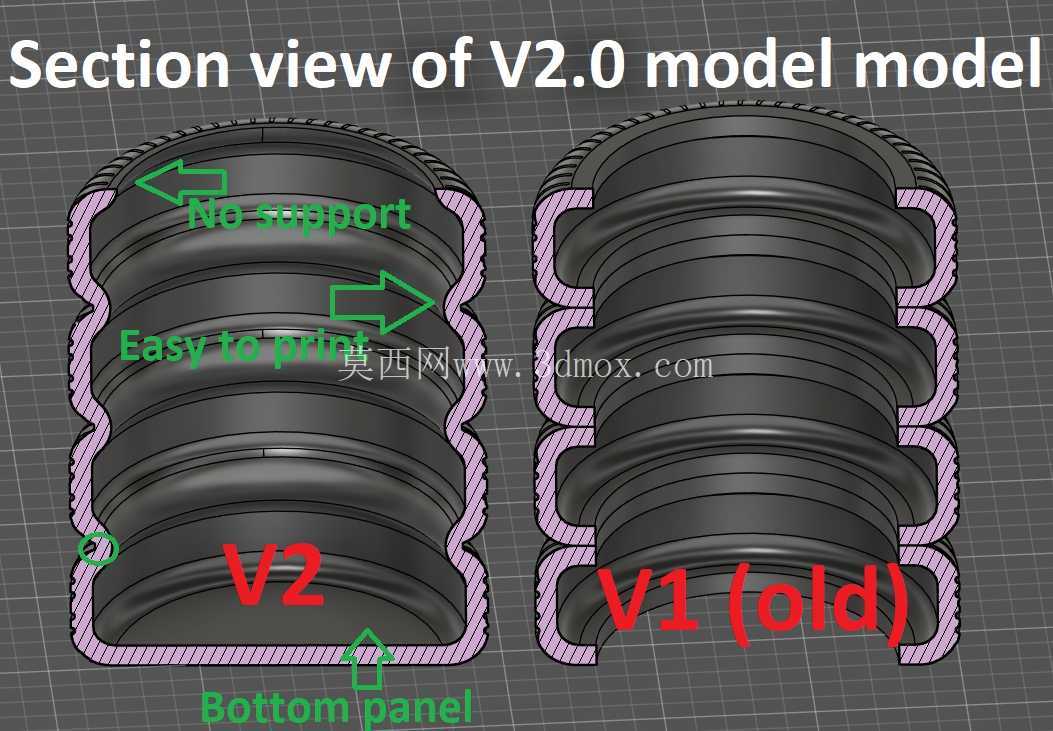

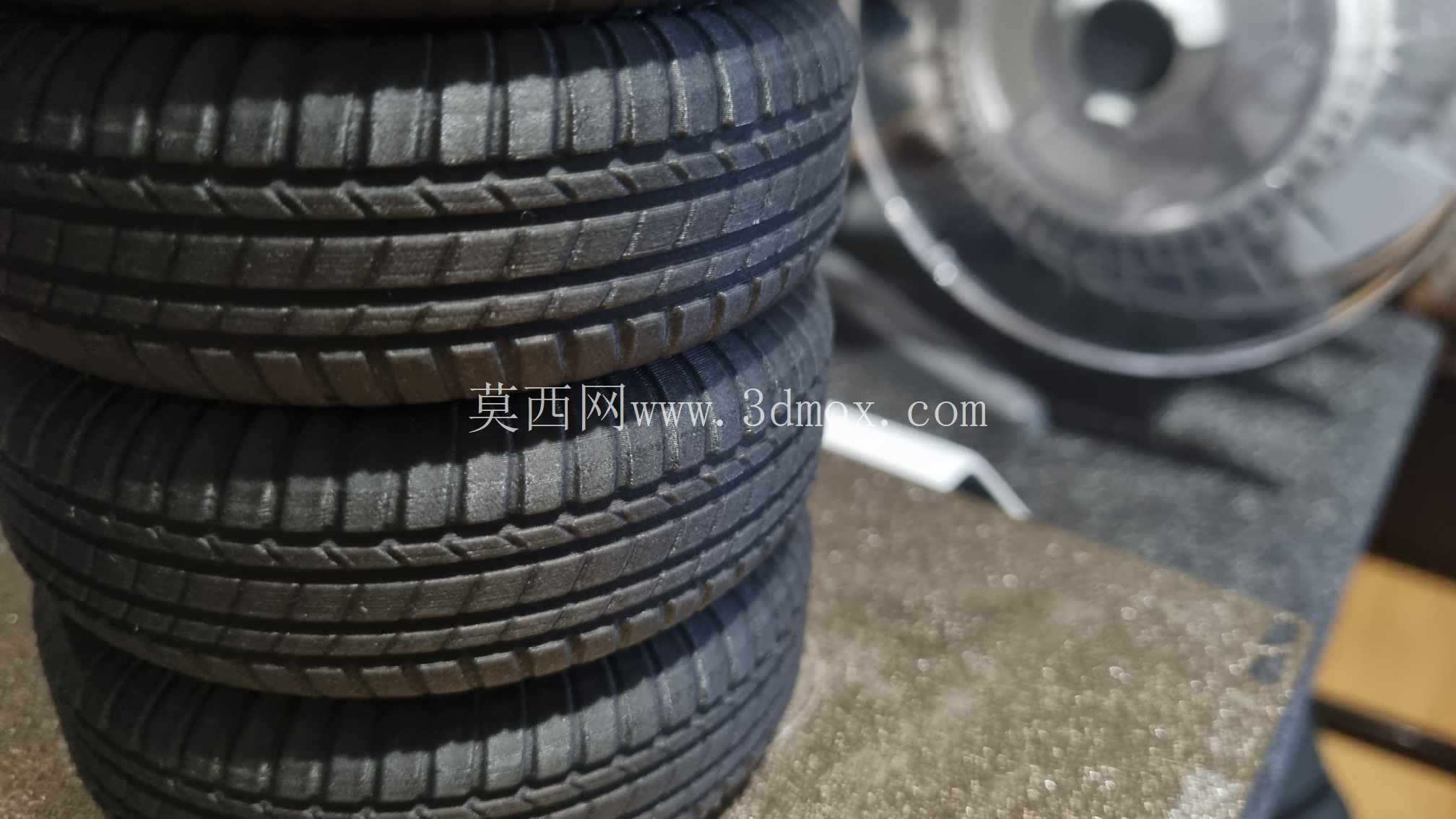

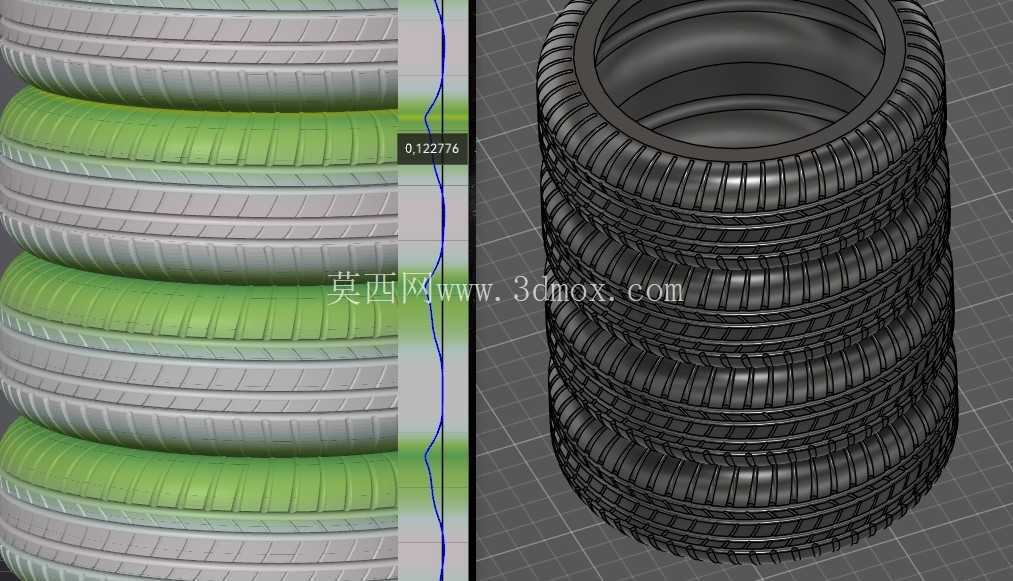

　　这款堆叠轮胎造型的桌面收纳件，最初的设计触发点来自桌面工位的实际收纳痛点——日常绘图、建模工作中，各类绘图铅笔、触控笔、游标卡尺辅助探针等小工具零散摆放，取用效率低，普通圆筒笔架缺乏辨识度，容易和邻位工位的收纳件混淆。设计时参考了乘用车子午线轮胎的胎面纹理细节，采用四层轮胎堆叠的结构形态，既还原了轮胎叠放的工业质感，又通过分层结构强化了整体的放置稳定性，底部接触桌面的胎圈位置做了0.2mm的微凸防滑边，避免日常取放笔具时整体滑移。从功能维度看，顶部的中空腔体直径设置为75mm，深度110mm，能够容纳常规长度的书写笔、美工刀、小型螺丝刀等桌面常用工具，同时腔体内部做了1°的脱模斜度，适配FDM3D打印的工艺要求，无需额外添加支撑结构即可完成打印，打印过程中胎面的细密纹路采用0.15mm层厚即可清晰还原，不会出现层纹断层导致的纹理失真。设计过程中对结构强度做了针对性优化，每层轮胎的衔接位置采用嵌入式止口配合，止口深度3mm，配合间隙0.1mm，既保证打印后各层可以紧密拼接，不会出现松脱晃动，又能根据实际使用需求调整堆叠层数，适配不同的收纳高度需求；胎侧位置的壁厚设置为2.5mm，在保证整体结构刚性的前提下，尽可能减少材料消耗，相比同尺寸实心圆筒收纳件，材料用量降低42%左右，打印时间缩短35%。除了笔具收纳的核心功能外，该结构也可作为小型绿植花盆使用，底部预留了2mm直径的透水孔，可直接栽种多肉等小型桌面绿植，胎面的镂空纹理也能提升侧壁的透气性，避免盆土积水导致的植物烂根问题。从应用场景来看，这类工业风收纳件既可以放在机械设计工位作为工具收纳载体，匹配工业设计工作室、汽修门店、改装店的整体装修风格，也可以作为汽车主题周边文创产品，放置在汽车4S店前台、车友会活动展示区作为装饰摆件，胎侧的平整区域还预留了自定义logo的蚀刻位置，可根据使用场景添加品牌标识或个性化图案。安装边界方面，整体底部外接圆直径为90mm，堆叠四层后的总高度为140mm，放置时仅需要占用桌面100mm×100mm的平整区域即可，无需额外固定结构，自身重量约120g（PLA材料打印状态），取放上层笔具时不会出现倾翻问题。设计时特意规避了尖锐棱角结构，所有胎面花纹的边角都做了R0.5mm的圆角处理，日常使用过程中不会划伤手部或剐蹭桌面，胎面的沟槽深度设置为1.2mm，既能够还原真实轮胎的纹路质感，又不会因为沟槽过深积攒灰尘，日常清洁时用毛刷轻扫即可清理沟槽内的浮尘。针对打印过程中可能出现的层间结合力问题，每层轮胎的环形截面做了等壁厚设计，避免壁厚突变导致的打印冷却不均、层间开裂问题，底部第一层与打印平台接触的位置做了0.3mm的加宽底边，提升打印时的平台附着力，减少翘曲变形的概率。
