高压文丘里射流管路结构设计

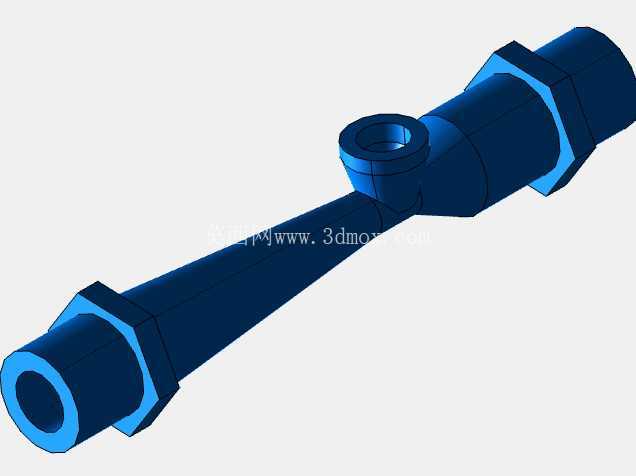

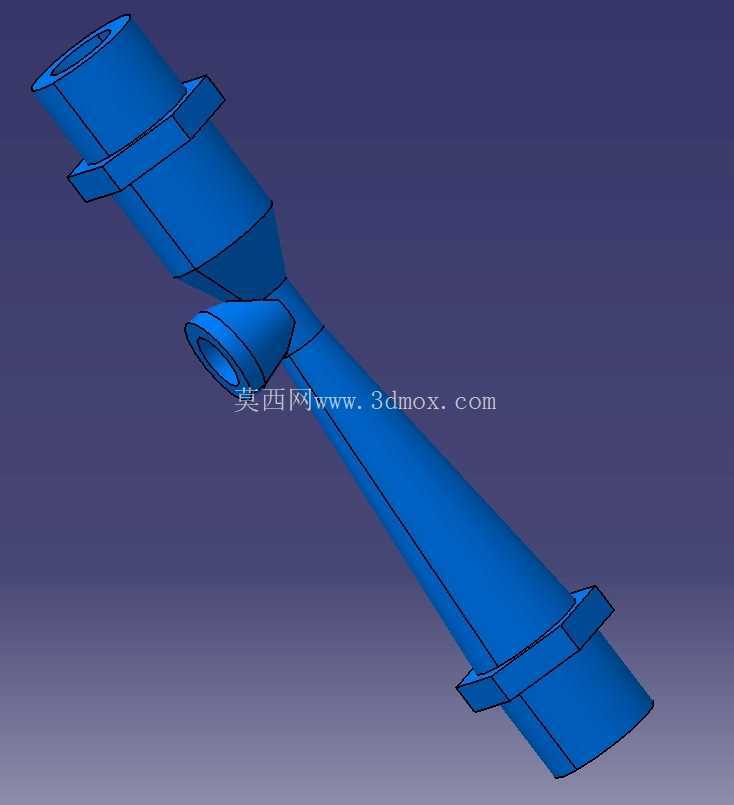

　　这套三维结构围绕文丘里效应搭建，主体采用三段式流道布局：入口段设置同轴法兰连接座，收缩段以平滑锥面过渡至喉部，侧部斜向接入负压引射支管，扩散段以小角度锥面延展至出口法兰，整体流道无突变台阶，可最大限度降低局部压损。在化工配料场景中，主流体高压通过收缩段时流速抬升、喉部形成稳定负压区，侧支管可直接吸入粉剂添加剂或第二股液相，无需额外配置输送泵即可完成在线混合；在水处理加药工序里，该结构可依托管网自身压力实现药剂自吸投加，省去动设备维护点；在除尘系统负压回路中，也可作为引射增压部件，带动含尘气流向过滤端输送。建模阶段先以旋转特征生成主管路的内外壁轮廓，收缩锥角控制在20度以内，避免锥度过大引发流道壁面脱流；

　　扩散段锥角约束在7至15度区间，抑制扩散段内的涡流耗散。喉部直径按照入口管径的0.4至0.6倍区间匹配，侧支管轴线与主管轴线呈30至45度夹角交汇于喉部负压区，支管端部做圆角导流处理，防止两股流体交汇时产生对冲紊流。两端法兰的螺栓孔位置、密封面凸台高度均参照对应压力等级的管路法兰标准预留，法兰背面增加环形加强筋，承受高压工况下的轴向拉力时不会出现法兰面翘曲。安装边界上，整体轴向长度适配常规管廊支架跨距，两端法兰对接面的同轴度公差控制在0.1毫米以内，侧支管接口预留标准外螺纹或快装卡盘位置，现场可直接对接药剂软管或负压测量仪表。结构壁厚按照承压管路规范计算，收缩与扩散段的锥壁保持均匀壁厚，避免3D打印或铸造过程中出现局部缩孔；

　　法兰与锥管衔接处做圆弧过渡，消除焊接或成型时的应力集中点。流道内壁所有转折位置均做光顺处理，不存在滞留死角，输送含微小颗粒的介质时也不会出现积料堵塞。针对不同工况调整参数时，仅需修改喉部直径、锥段长度与支管夹角三个核心驱动尺寸，即可快速衍生出适配不同流量、压损要求的系列化规格，无需重新搭建整体特征。整套模型完整还原了内部流道与外部安装结构，既可以用于CFD流场仿真的几何前处理，也能直接导出工程图指导机加工或注塑成型，在流体混合、真空输送、管网加药等场景中都能直接作为选型参考结构。
