家用前置滤瓶净水过滤组件结构

　　该滤水器组件主要面向家用净水系统、小型商用饮水设备以及实验台前置预处理水路，承担进入终端净水设备前的粗滤与预处理任务。实际布置时，这类滤瓶通常安装在进水角阀之后、反渗透主机或管线机之前，也可独立用于开水器、制冰机、咖啡机、小型纯水设备的入口段，拦截自来水中的泥沙、铁锈、悬浮物和大颗粒杂质，降低后续精密滤芯、膜元件以及阀件的堵塞与磨损风险。

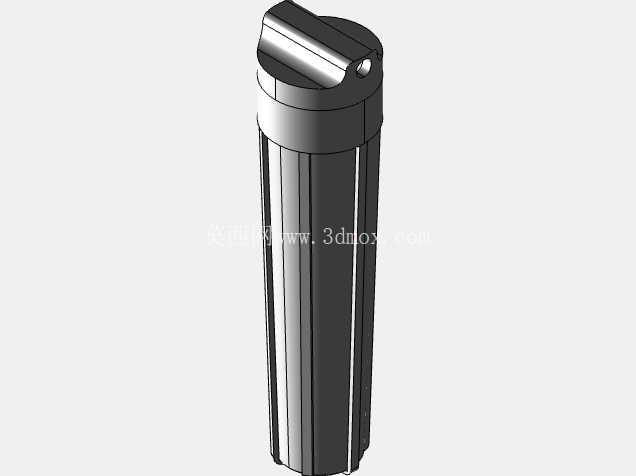

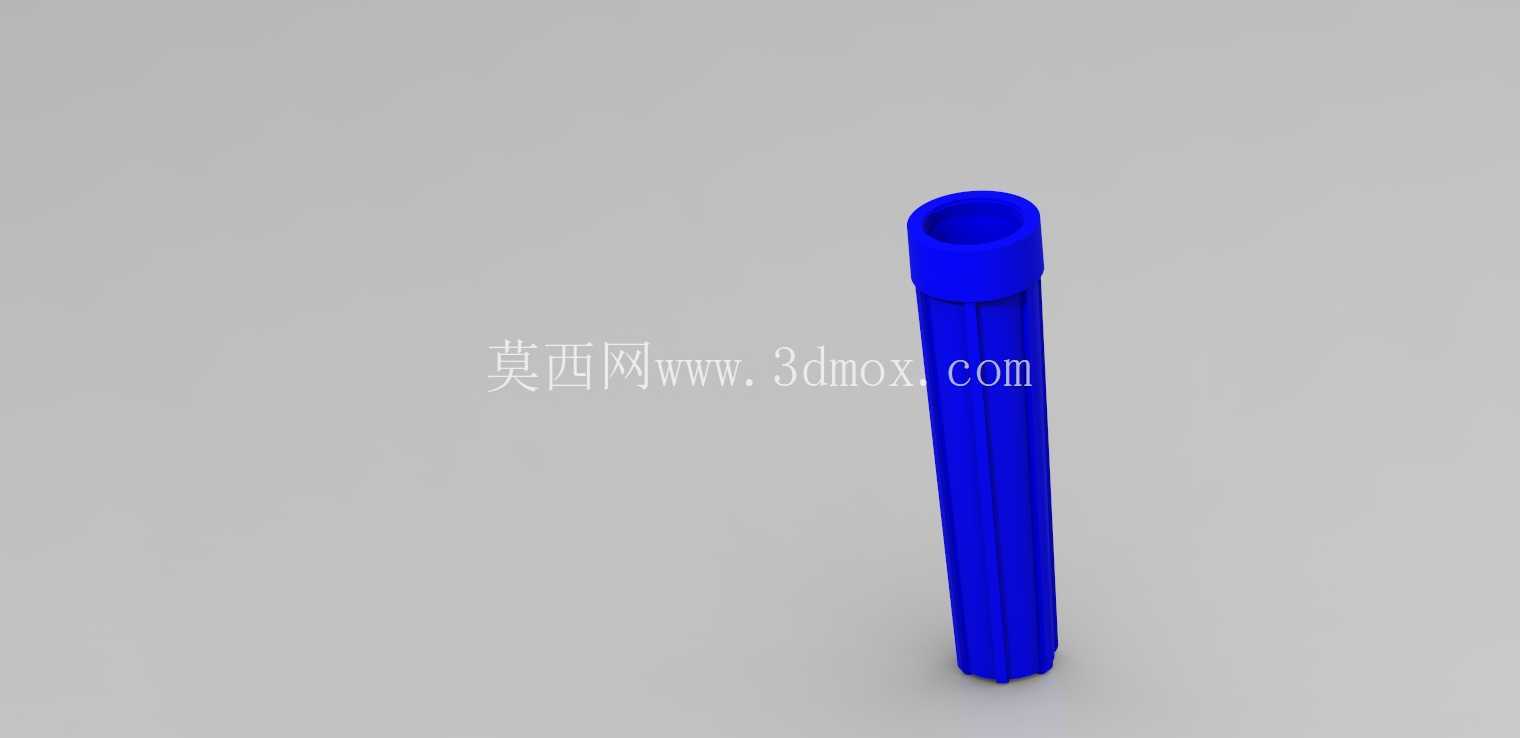

　　结构上，组件由蓝色滤瓶筒体和绿色上盖两部分构成。筒体采用近似圆柱的立式壳体形式，外壁布置多条纵向加强筋。加强筋并非装饰特征，而是围绕承压壳体展开的刚度设计：滤瓶在工作状态下承受进水压力，筒壁若完全光面，长期受压后容易出现鼓胀、形变或局部应力集中；纵向筋条能够提高截面抗弯能力，限制充压后的径向扩张，同时在拆装滤芯时增加手部握持摩擦力，减少湿滑状态下旋拧困难。筒体底部做收边和支撑处理，使滤瓶直立放置时接触面稳定，也便于在整机内部通过支架、抱箍或挂板进行固定。

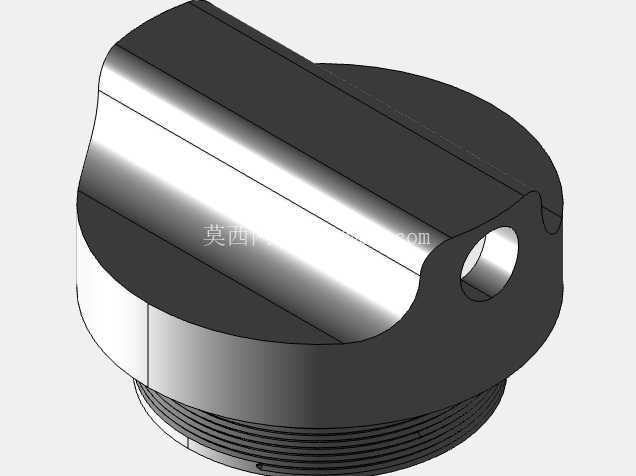

　　上盖承担水路连接、密封和滤芯定位功能。盖体轮廓与筒口相配合，顶部设置接口区域，用于接入进、出水管路。工程设计中，滤瓶内部一般容纳PP棉、线绕滤芯或活性炭滤芯，水流由入口进入壳体外侧空间，穿过滤材后从中心通道汇流至出口，形成外进内出的过滤路径。该路径能够让杂质更多沉积在滤材外层和瓶底区域，避免颗粒直接冲击出口通道，也方便后期拆瓶冲洗。上盖与筒体之间需要设置密封圈，密封面通常布置在瓶口端部或内侧台阶处；建模时应保证盖体压紧面、瓶口定位面和密封圈槽之间的同轴关系，否则在压力波动或热胀冷缩条件下容易出现渗水。

　　从安装边界看，这类滤瓶属于竖向占用空间较大的水路部件，整机布局时不能只按静态外形预留位置，还需考虑下方维护空间。更换滤芯时，筒体通常需要相对上盖旋下或拆下，因此底部到柜底、隔板或其他管路之间应留出足够的抽拉、旋转和接水空间；若设备内部高度紧张，可将滤瓶倾斜布置或采用壁挂支架，但需保证接口受力不被硬管强行拉扯。进出水接口附近应保留扳手操作空间，靠近墙面时还要避免接头与墙面干涉。对于多滤瓶串联的净水设备，瓶体之间的中心距既要满足管路排布，也要考虑逐个更换时手部和滤瓶扳手的活动范围。

　　设计思路上，该类组件兼顾承压、密封、可维护和成本控制。筒体选用深色调壳体，有助于遮挡内部积存杂质的视觉影响，降低用户日常观察时的脏污感；上盖采用区分色，便于在装配线上识别瓶口、密封区和接口方向。外形线条以圆角过渡为主，既减少注塑件尖角处的应力集中，也避免安装维护时划伤操作人员。盖顶的小结构可用于排气、定位或配合相关水路附件，具体功能需结合整机管路确定。

　　在三维建模过程中，筒体应优先建立回转主体，再处理纵向加强筋、底部支撑边和瓶口螺纹或旋扣特征；上盖则需重点表达接口、密封面、加强肋和与筒体的配合边界。若用于工程评审，不能只关注外观曲面，还要检查滤芯装入后的内部净空间、密封圈压缩量、筒壁最小厚度、筋条根部圆角以及接口轴线位置。对于需要开模生产的结构，拔模方向、壁厚均匀性和筋位厚度同样关键，筋条过厚容易导致缩水，过薄则充填困难并削弱承压能力。

　　实际使用中，滤瓶两侧水压差会随着滤芯堵塞逐渐升高，因此设备选型时需结合额定流量、工作压力和滤芯尺寸确定壳体规格。过小的滤瓶会导致滤芯纳污量不足、更换周期缩短；过大的滤瓶则占用柜体空间并增加充水重量。该模型适合用于净水设备结构布置、滤瓶外观方案校核、安装支架设计以及水路装配干涉检查，也可作为家用反渗透净水器、前置过滤器和小型商用饮水台的基础部件进行深化设计。
