Shelly智能墙面温控显示终端结构

　　这套三维结构对应墙面安装的智能显示与控制终端，主要用于住宅、公寓、小型办公空间和轻商业场所的采暖、照明或用电回路本地控制。设备安装在标准86型墙面底盒位置，正面承担状态显示和人机交互，背面通过快接端子接入强电或控制线路，适合在装修阶段预埋，也可在既有墙面开关位进行替换改造。

　　从结构拆分思路看，模型重点表达了外露面板、内部主体、安装底板和接线区域之间的关系。方形外框承担墙面覆盖与外观收口，边缘需要盖住底盒开孔和施工误差，因此面板轮廓相对底盒留有足够搭接量；中部圆形主体容纳显示、控制和电子部分，背部下沉进入底盒空间，正面保持较薄的视觉厚度。底板上的孔位、卡扣和定位特征用于把主体固定到墙面底盒或安装支架上，保证装配后不晃动、不偏位。

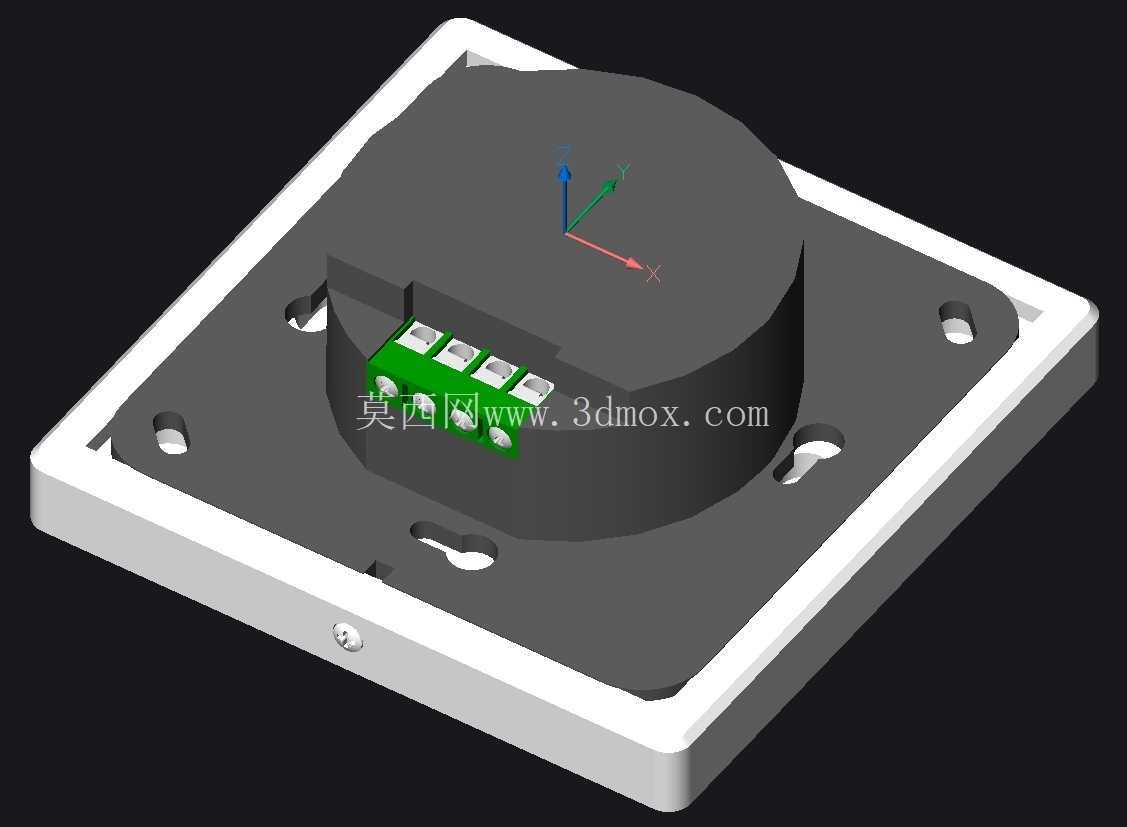

　　背面的绿色接线端子是现场施工最常接触的部位。端子布置在主体后侧较低位置，便于电工在有限底盒深度内完成导线插入、压紧和检修。建模时需要保留端子周围的手指和螺丝刀操作空间，不能只按电子元件本体包络布置；若端子与底盒壁、线缆弯曲半径或面板卡扣发生干涉，现场会出现导线难插、端子压接不到位、面板无法扣合等问题。端子旁的壳体开槽和挡筋也有实际作用，既引导线缆进入，又降低不同线序之间误碰的风险。

　　安装边界方面，方形底板四角及侧边的固定孔对应常规墙面暗盒的螺钉位置，孔位周围做了局部加厚或沉台，以承受螺钉锁紧力。底板上的异形缺口和小开孔并非装饰特征，而是为装配定位、卡扣避让、走线或壳体合模提供空间。圆形主体与方形面板之间存在明显的层级关系：主体后侧直径和高度决定它能否进入底盒，前侧圆形区域则决定显示面与外框的视觉比例。设计时需要同时核对底盒内部深度、螺钉柱高度、端子高度和线束弯折后的占用体积。

　　在实际使用场景中，这类墙面终端长期处于人手可触及位置，外观面要避免尖锐棱边，面板与墙面之间的缝隙需要均匀；背部结构则要优先满足电气安全和可制造性。壳体壁厚应围绕卡扣强度、螺钉柱补强和注塑成型均匀性来设置，厚薄突变处容易产生缩痕或变形，尤其正面大面积外观面不能因背部筋位导致印痕。卡扣位置需要兼顾装拆力和重复装配寿命，过紧会增加维修拆卸难度，过松则在按键或触摸操作时产生异响。

　　建模过程中，坐标系被放在主体中心附近，便于检查圆形显示区相对方形安装板的同心和对称关系。背部圆柱、方形底板、端子组件和安装孔之间形成清晰的装配层级：底板负责与建筑界面连接，主体负责容纳功能模块，端子负责电气接口，外框负责外观遮蔽。对于结构工程师而言，这类产品虽然尺寸不大，但涉及墙面标准、电工接线、人机交互、塑料件装配和后期维护等多个约束，三维模型必须把这些边界同时表达清楚，才能直接用于方案评审、干涉检查和后续工程细化。
