直列四缸内燃发动机曲柄连杆总成

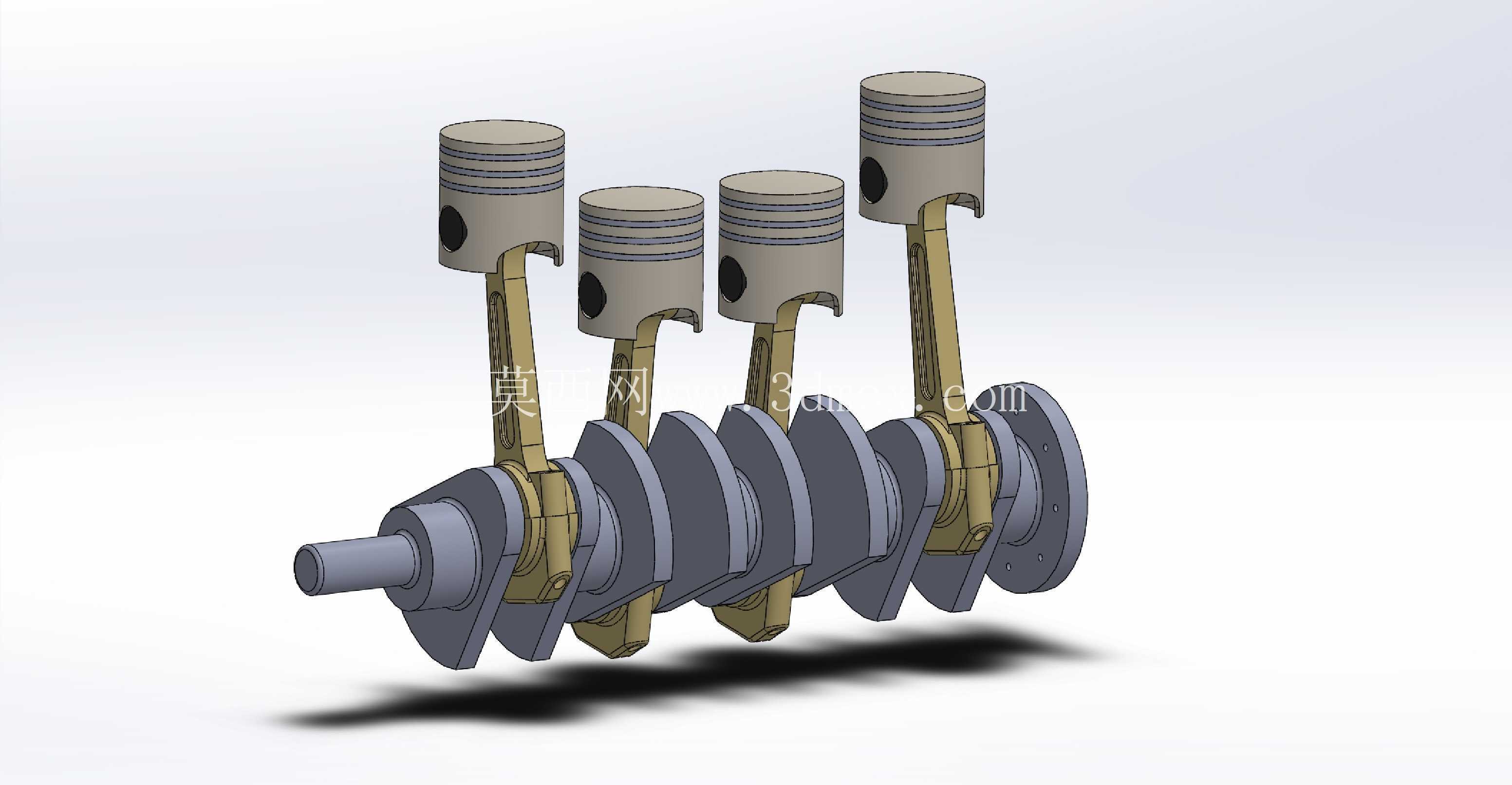

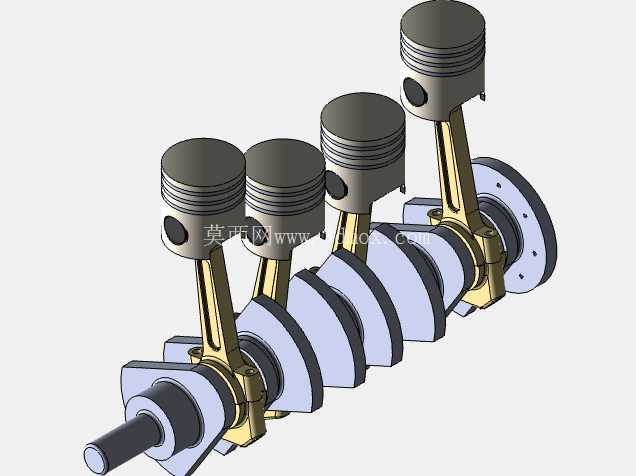

　　这套直列四缸内燃发动机三维结构，完整呈现了曲柄连杆机构的核心运动关系，包含曲轴、四个活塞、四根连杆以及活塞环等关键零件，是理解往复式内燃机工作原理与进行动力总成结构设计的典型参考对象。

　　从实际用途看，直列四缸布局是乘用车、轻型卡车及部分工程机械动力舱中应用最广泛的构型之一。四个气缸沿单个曲轴轴线呈直线排列，整机在长度方向占用空间较大，但宽度方向尺寸紧凑，便于横向或纵向布置，也利于机舱内进排气、冷却与附属系统的排布。模型中曲轴采用整体式锻造结构思路，四个曲柄销按发火间隔角错开布置，连杆大头分别装配于对应曲柄销上，将活塞的往复直线运动转化为曲轴的旋转扭矩输出。

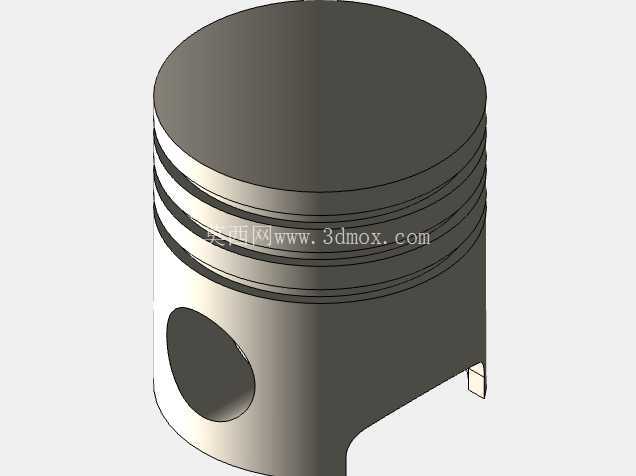

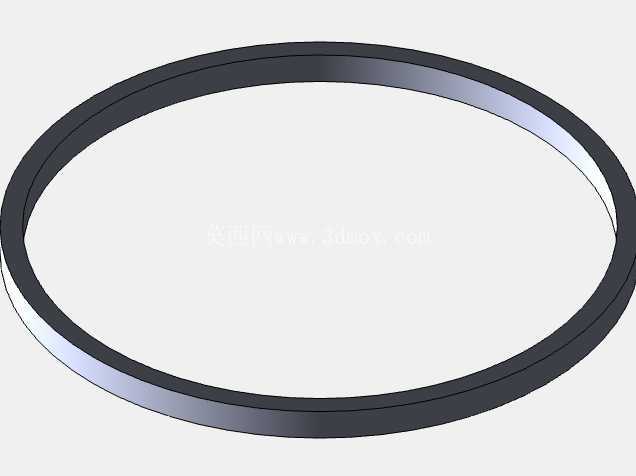

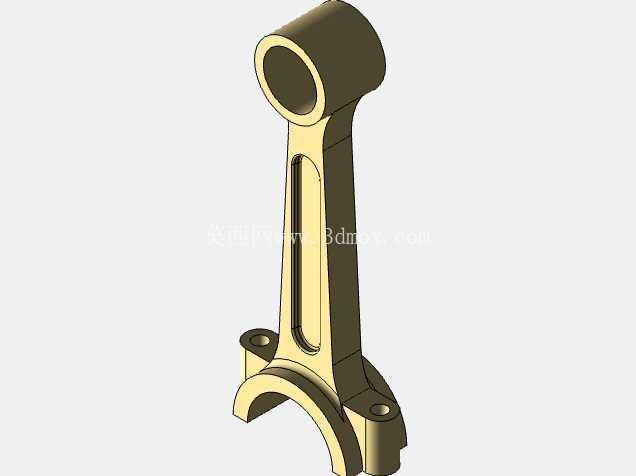

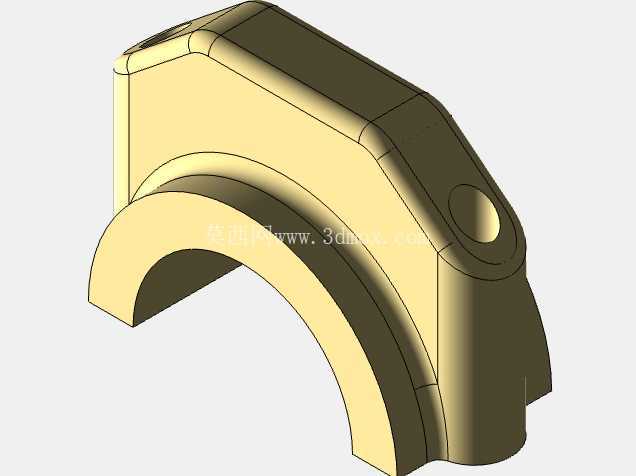

　　结构设计上，活塞顶部为燃烧室的组成部分，裙部起导向作用，环槽内布置气环与油环：气环负责密封气缸内高温高压燃气，油环则刮除缸壁多余润滑油。连杆杆身采用工字形截面，在保证抗弯刚度与疲劳强度的同时控制往复运动质量，大头多为剖分式以便与曲柄销装配，小头通过活塞销与活塞铰接。曲轴的主轴颈支撑于缸体主轴承座，曲柄臂与平衡重一体或组合设计，用于平衡旋转惯性力与部分往复惯性力——直列四缸构型的一阶、二阶往复惯性力可通过曲拐对称布置获得较好平衡，这也是其运转平顺性优于三缸、结构又比V型简单的重要原因。

　　从安装边界看，整机轴向长度由缸心距决定，缸心距需兼顾缸套壁厚、水套宽度与曲轴轴承宽度；径向包络则受活塞行程、连杆长度与曲柄半径制约，连杆摆动角度直接影响缸体下部与曲轴箱的开窗尺寸。设计时需校核活塞在上止点不与气门碰撞、在下止点不超出缸套，连杆大头在运动中不与缸体下部干涉，曲轴平衡重旋转轨迹与曲轴箱内壁留有足够间隙。

　　功能特性方面，该机构按进气、压缩、做功、排气四冲程循环工作，四个气缸交替做功，使曲轴输出扭矩更连续、振动得到抑制。建模过程中，活塞与缸套、连杆大小头与活塞销及曲柄销、主轴颈与轴承之间的配合关系需准确表达，运动副约束应保证活塞沿气缸轴线平移、曲轴绕主轴颈旋转、连杆做平面复合运动，从而在运动仿真中验证行程、发火顺序与各零件运动包络。冷却水路环绕气缸布置、润滑油路通达各轴承与活塞销座，这些结构在整机设计中与曲柄连杆机构相互协调。对于结构设计与选型人员而言，该模型可用于干涉检查、惯性力平衡分析、运动学仿真以及教学演示，直观反映四缸发动机从燃气压力到旋转动力的传递路径与装配逻辑。
