星型航空发动机主连杆结构设计

　　径向发动机主连杆是星型活塞动力装置中承担多缸动力汇流的核心传力构件，这类结构广泛应用于早期航空活塞发动机、小型通航动力装备以及部分特种径向动力机组中。与常规直列发动机每缸配置独立连杆的布局不同，星型发动机沿曲轴圆周呈放射状布置多个气缸，其中一个气缸对应的连杆作为主连杆直接铰接在曲轴曲柄销上，其余各缸的副连杆则通过销轴铰接在主连杆大端外缘的凸耳座上，将多个活塞的往复作用力统一传递至曲轴，把活塞的直线往复运动转化为曲轴的旋转扭矩输出。

　　从实际装机运行工况来看，主连杆在工作中承受的载荷状态远比普通直列发动机连杆复杂。它不仅要传递自身对应气缸活塞的燃气爆发压力与往复惯性力，还要同时承受周边所有副连杆通过铰接销轴传递来的交变载荷，各缸点火做功的相位差使得主连杆大端不同方位的凸耳座依次承受脉冲式冲击力，杆身全程处于拉压交变、弯曲附加载荷耦合的受力状态。在航空发动机高转速、高负荷的运行场景下，构件的疲劳强度、刚度冗余以及铰接点位的配合精度，直接决定了整台动力装置的运行可靠性与使用寿命。

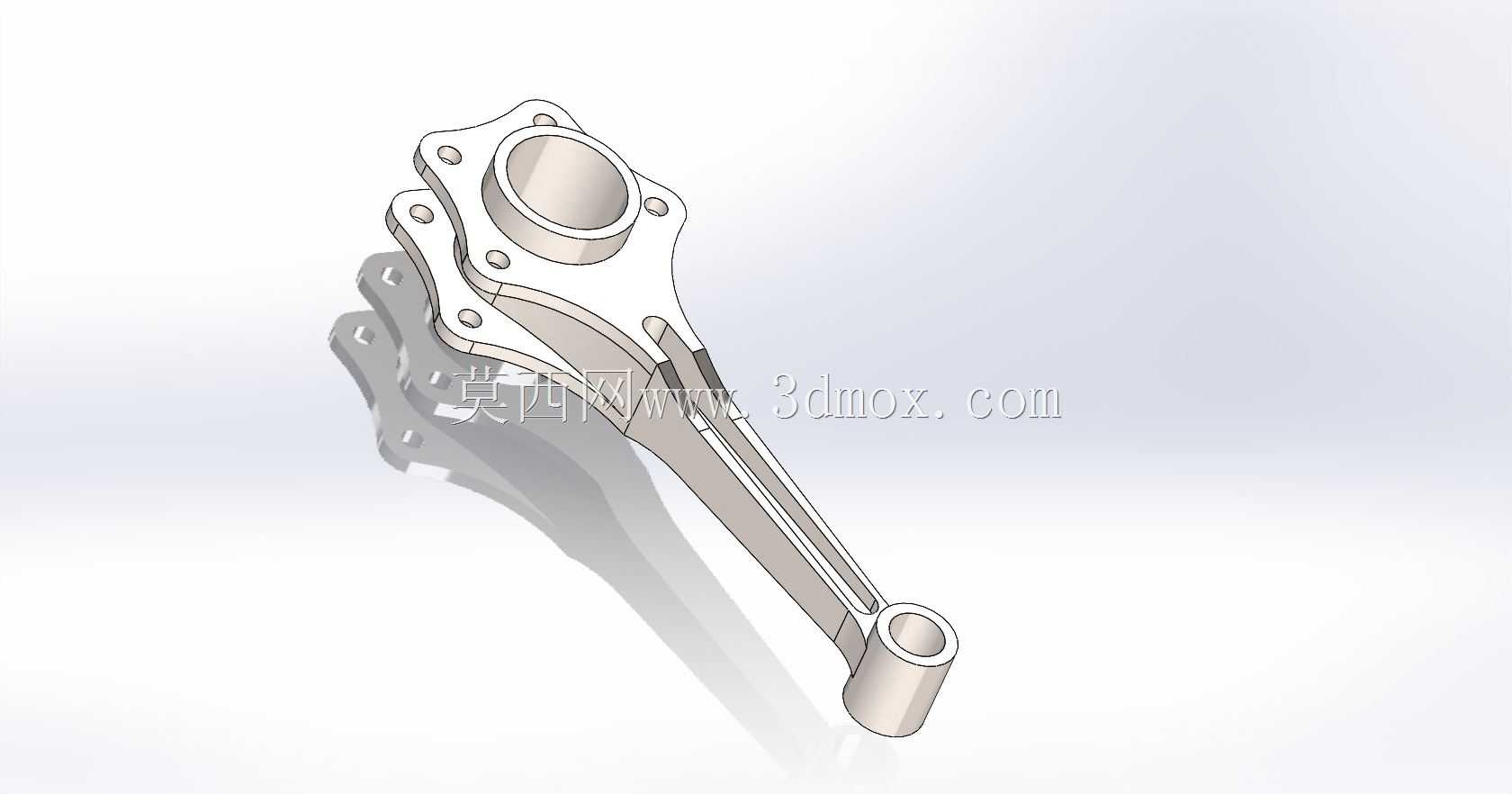

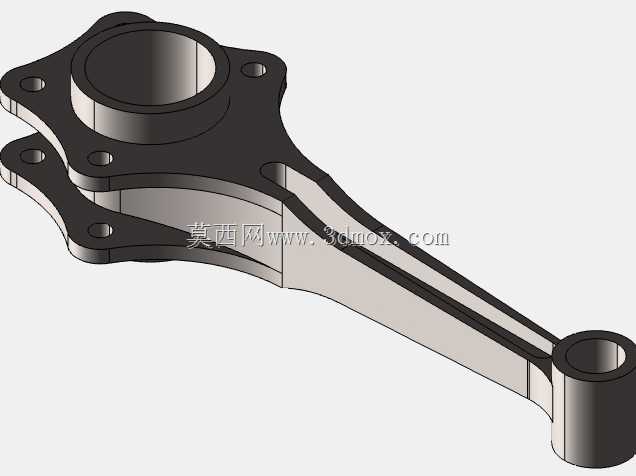

　　本次结构设计首先从受力路径规划入手，主连杆大端采用剖分式配对安装结构，内孔与曲轴曲柄销形成高精度旋转配合，接合面通过配对螺栓实现刚性锁固，保证大端孔在交变载荷下不发生失圆变形。大端外缘沿圆周方向均匀布置多个带销孔的副连杆铰接凸耳，每个凸耳的位置角度严格对应各气缸的放射排布相位，凸耳销孔的轴线与大端主轴孔保持平行，确保副连杆工作时摆动平面与对应气缸中心线完全重合，避免出现附加侧向弯矩。

　　杆身部分采用变截面工字形过渡轮廓，从大端向小端逐步收窄，截面尺寸顺着受力流方向连续平滑过渡，既在保证杆身抗屈曲、抗弯曲刚度的前提下尽可能降低构件整体质量，减小往复运动惯性力，又避免截面突变带来的应力集中问题。杆身与大端、小端的衔接位置均采用大圆角过渡，从根源上降低交变载荷下的疲劳开裂风险。小端为整体式环形衬套安装座，内孔用于压装耐磨衬套，通过活塞销与对应气缸的活塞形成铰接，小端端面预留润滑通道接口，可引入压力润滑油对活塞销配合面进行持续润滑。

　　安装边界层面，大端内孔的配合尺寸需严格匹配曲轴曲柄销的直径公差，剖分面螺栓的预紧力矩按照设计规范施加，保证工作状态下大端孔与曲柄销之间保持合理的油膜间隙；外缘各副连杆铰接凸耳的销孔位置度、孔轴平行度需控制在形位公差允许范围内，保证所有副连杆安装后摆动无卡滞、运动无干涉；小端衬套压装后，活塞销的穿入方向与气缸中心线保持垂直，活塞在上止点、下止点往复运动全程，连杆摆动角度处于设计允许区间内。

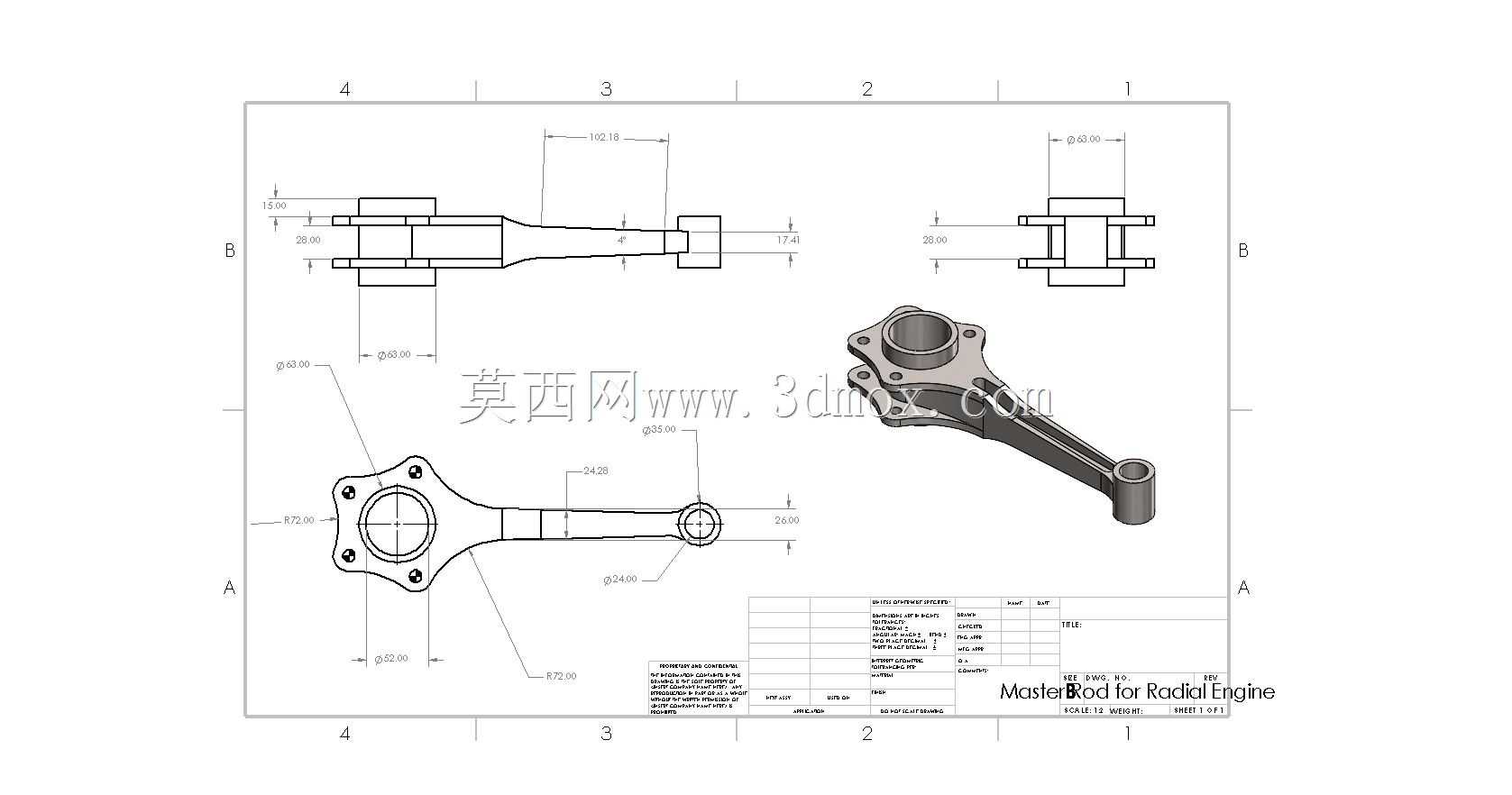

　　建模过程中完整还原了构件所有的工程细节，包括大端接合面的定位结构、螺栓过孔、凸耳铰接销孔、杆身截面渐变、圆角过渡、润滑孔道等特征，工程图中完整标注了各关键尺寸、形位公差与技术要求，可直接用于结构受力分析、运动干涉校核以及加工工艺编制，为径向发动机的动力总成设计提供可靠的核心构件支撑。
