六槽带安装孔圆盘回转坯料结构

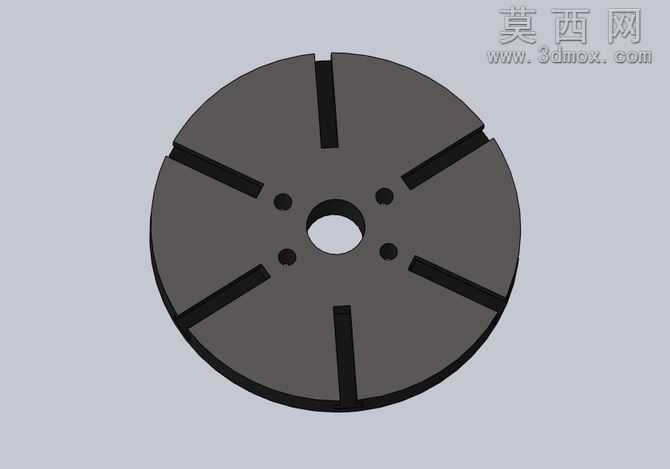

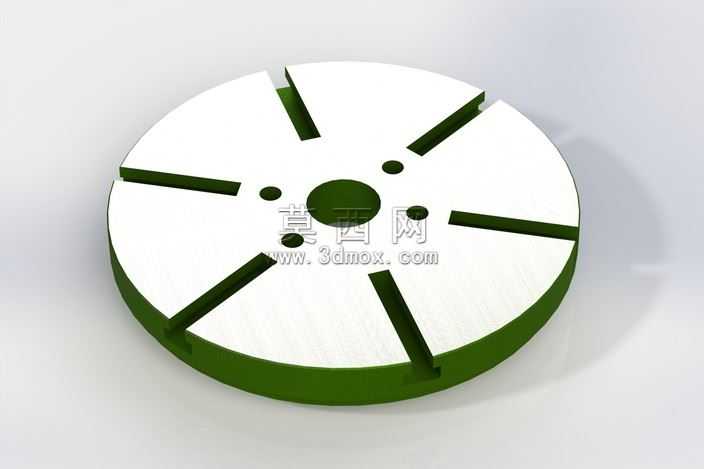

本作品为盘类回转坯料的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循回转类零件的对称设计逻辑，以中心轴线为全局建模基准，首先绘制中心定位通孔的截面轮廓，通过回转特征生成基础圆盘基体，保证整体外圆与中心孔的同轴度公差符合机械加工坯料的通用设计要求。在基体建模完成后，针对盘面六条均匀分布的径向直槽，采用圆周阵列的特征建模方式，先绘制单个槽的截面草图，通过拉伸切除特征生成单个槽结构，再以中心轴线为阵列轴，设置360度范围内6个等距实例完成槽结构的批量创建，保证所有槽的宽度、深度、径向延伸长度完全一致，槽的边缘预留后续机加工的余量，避免坯料缺陷导致后续加工报废。盘面围绕中心孔均匀分布的四个小型安装定位孔，同样采用圆周阵列特征创建，孔位与槽位保持固定的角度偏移，确保后续零件装配时的定位精度，所有孔的边缘均做了微小的倒角处理，避免坯料转运过程中出现锐边磕碰损伤。材质渲染阶段选用哑光深灰金属材质模拟热轧钢材坯料的表面质感，调整材质粗糙度参数还原坯料未经过精加工的原始表面状态，渲染时采用柔和的环境漫反射光源，清晰呈现盘体的厚度、槽体的深度以及孔位的凹凸结构，无过度光影效果干扰结构观察。整体设计思路围绕坯料的实用性展开，作为后续精加工的基础坯件，所有结构尺寸均预留合理的加工余量，对称式的结构设计既符合回转类零件的动平衡要求，也便于后续装夹加工时的找正操作，六条径向槽的设计可直接作为后续加工的定位基准，减少后续机加工的工序步骤，四个安装孔可直接用于坯件在工装夹具上的快速固定，提升装夹效率，整体模型无多余特征，所有结构均服务于坯料的后续加工需求，建模过程严格遵循机械设计的对称原则与参数化设计逻辑，所有特征均可通过参数调整快速修改尺寸，适配不同规格的盘类零件坯料设计需求。
