导弹P3助推器结构三维设计作品

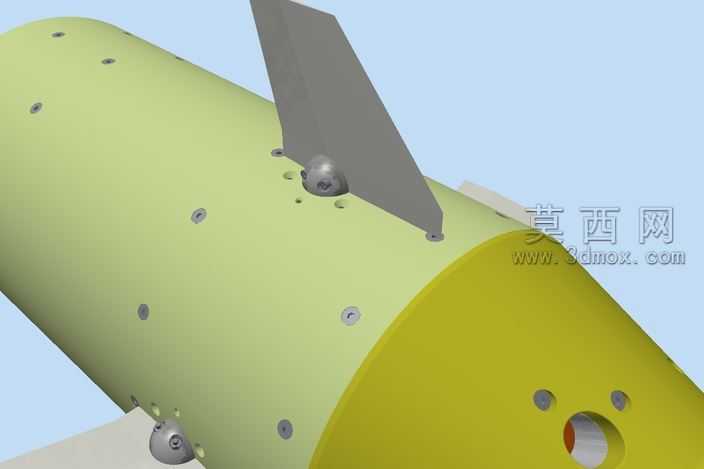

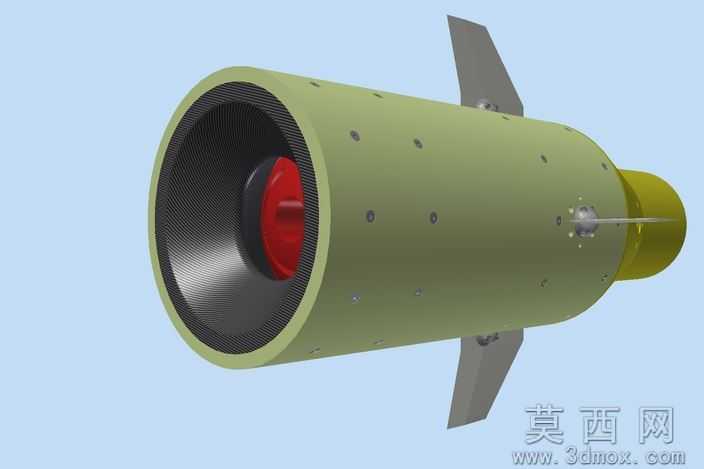

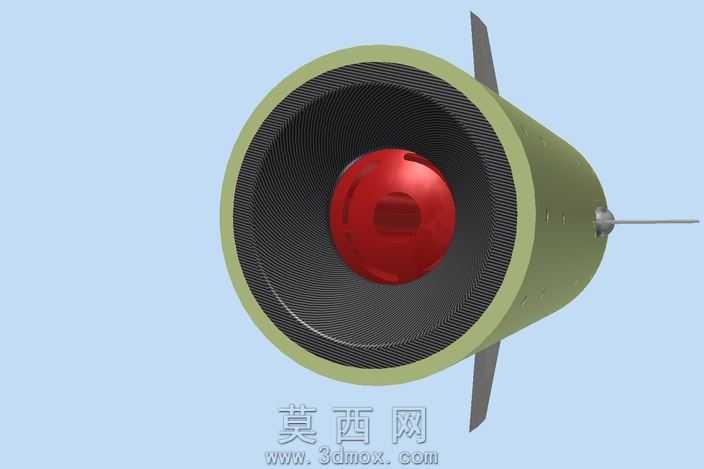

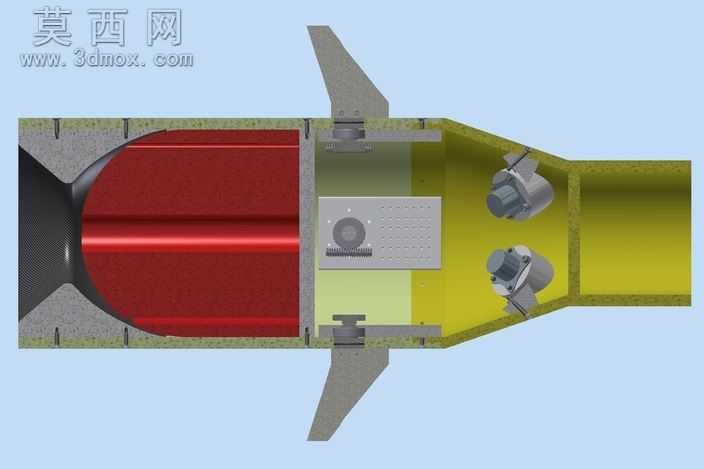

本作品为导弹P3配套助推器的三维建模设计成果，建模阶段依托参数化三维设计软件完成全结构的精准搭建，首先从助推器的整体气动外形入手，确定柱形主舱段与收敛段喷口的曲面曲率参数，通过曲面放样、实体修剪等操作构建出流畅的弹体基础轮廓，保证外形符合空气动力学设计的基本要求。结构设计上，主舱段表面均匀分布的安装点位采用阵列特征完成建模，每一处点位的孔径、深度都严格匹配部件安装的公差要求，弹体周向布置的多片稳定翼片通过凸台结构与主舱段实现装配连接，翼片的翼型厚度、后掠角度都经过参数化调整，保证结构布局的对称性。收敛段与主舱段的衔接位置采用圆角过渡处理，避免应力集中的结构问题，收敛段端面上的各类传感安装孔、管路接口都按照实际装配逻辑完成位置排布，喷口的内流道曲面通过扫掠特征构建，保证内壁曲面的光滑度，符合助推器喷流的气动需求。材质渲染阶段，主舱段采用哑光军绿色涂层材质，调整材质的粗糙度参数模拟实际弹体的防热涂层质感，收敛段与喷口部位采用亮黄色金属漆材质，通过调整金属度与反光参数，区分不同舱段的材质差异，稳定翼片采用浅灰色复合材料材质，表面添加轻微的磨砂质感，还原翼片的实际材质特性。场景渲染时采用淡蓝色纯色背景，搭配柔和的环境漫反射光照，添加多组辅助光源勾勒弹体的轮廓边线，避免结构细节被阴影遮挡，同时通过正交视角调整，完整展示助推器的整体外形、翼片布局、接口分布等核心结构特征。设计过程中反复校验各部件的装配干涉问题，确保翼片与舱段、收敛段与主舱体的连接位置不存在结构冲突，所有安装点位的位置度都符合设计基准要求，完整还原了该型助推器的结构形态与设计特征，可用于航空航天构件的结构展示、装配教学等相关场景。
