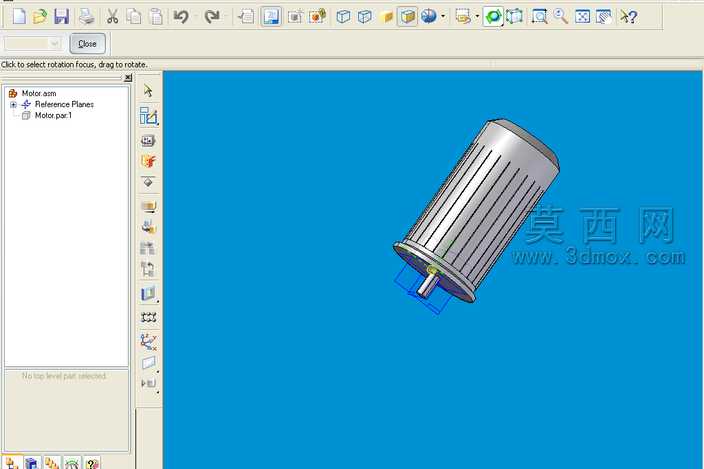

工业用风冷式三相异步电动机结构设计

常规小型异步电动机量产时最容易被忽略的加工适配问题，集中在壳体散热筋的拔模斜度与同轴度公差匹配上，不少新手绘制的模型直接将散热筋做成垂直于壳体外壁的直棱结构，上机压铸时极易出现粘膜拉伤，后续打磨工序要多耗费近三成工时。这款模型的壳体散热筋做了1.2度的单边拔模处理，筋条根部特意留出0.3mm的圆角过渡，既避免压铸时应力集中导致的冷隔缺陷，也能让散热面积比同尺寸直筋结构提升7%左右，不需要额外增加壳体壁厚就能满足连续8小时满负载运行的散热要求。输出轴与前端盖的配合段没有直接做成整面光轴，而是在轴承安装位的内侧加工了一道宽度1.5mm的卸荷槽，能抵消轴承压装时的轴向挤压力，避免长期运行后轴端出现蠕变磨损，之前接触过不少现场返修的电机，就是因为轴肩处没有卸荷结构，运行半年多就出现轴承跑内圈的故障，拆解后轴面磨损量超过0.2mm只能直接更换转子。后端盖的接线盒位置做了下沉式止口设计，配合密封圈安装时不需要额外打密封胶就能达到IP54的防护等级，止口的公差带选了H7/h6的间隙配合，现场装配时工人徒手就能对准扣合，不会出现硬敲导致端盖变形的问题。壳体与两端端盖的连接孔位做了错位避让处理，每个螺栓孔都对应散热筋的筋条中心位置，锁紧螺栓时的压紧力能顺着筋条均匀传导到整个壳体，不会出现孔位处壳体局部凹陷导致的定子同轴度偏差。不少人做电机模型时会把定子腔内壁做成完全光滑的圆柱面，实际加工时定子铁芯是热套装配到壳体内壁，内壁特意留出的0.1mm网状滚花纹路，能增大铁芯与壳体的接触摩擦力，避免电机启动瞬间的扭矩冲击导致铁芯跟转。接线盒内部的接线柱安装位做了高低错落排布，强电进线端与接地端的距离留足了12mm的电气间隙，即使在潮湿工况下也不会出现爬电击穿的问题，不需要额外加装绝缘隔板就能满足低压电器的安全规范。
