方形法兰安装步进电机三维结构模型

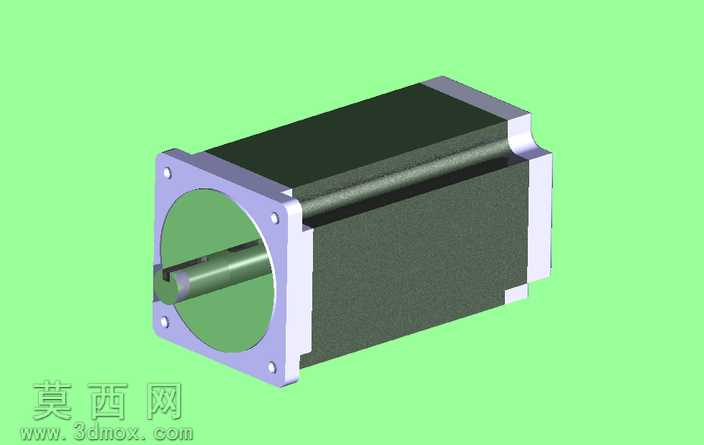

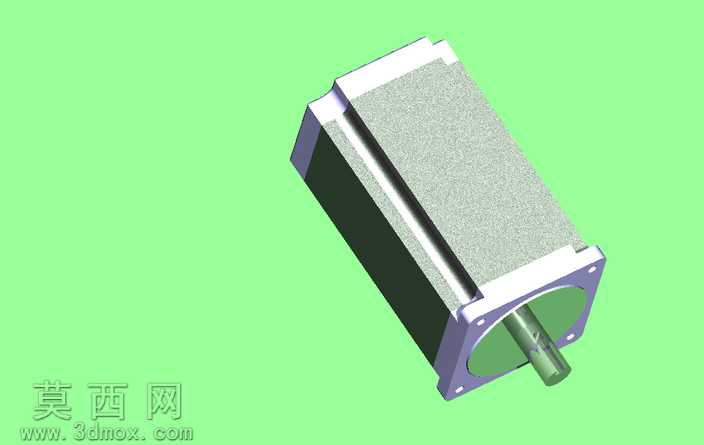

本模型为方形法兰安装式步进电机的完整三维结构建模成果，建模过程严格遵循工业级电机的实际尺寸比例与装配逻辑，首先通过草图绘制勾勒出电机主体的方形截面轮廓，以拉伸凸台命令生成电机定子外壳的基础实体，外壳表面做哑光深灰质感的材质赋予，还原工业电机常用的喷塑金属外壳质感，同时在外壳的边角处做微小的倒角处理，避免尖锐棱角的结构失真。前端安装法兰部分采用淡紫色金属材质模拟铸铝喷塑的安装基座，通过圆周阵列命令均匀排布四个安装固定孔，每个孔位都做了沉头孔结构设计，匹配实际安装时内六角螺栓的装配需求，法兰与电机主体的衔接处做了台阶定位结构，保证两者装配时的同轴度精度。输出轴部分采用亮面金属材质模拟调质处理的45号钢轴件，轴端做了D型切边结构，这一步设计是为了匹配传动轮的防松安装需求，轴身与法兰内孔的配合间隙按照实际公差要求做了预留，还原真实的装配间隙效果。建模过程中对电机的后端盖部分也做了等比例还原，端盖与主体外壳的卡扣衔接结构、后端出线的预留槽位都有清晰呈现，渲染阶段采用亮绿色纯色背景突出电机主体结构，通过环境光调整让金属材质的反光质感更加真实，法兰面的安装孔位、轴件的切边结构、外壳的拼接缝隙都通过光影效果清晰展现。整体设计思路围绕通用工业步进电机的标准化结构展开，没有做多余的夸张变形，所有结构特征都服务于实际生产中的装配与使用场景，既还原了电机的外观形态，也将内部装配需要的定位、固定、传动衔接结构做了完整呈现，可用于工业传动场景的装配模拟、设备布局演示等用途，模型的各部分实体都做了独立分组，方便后续对不同部件进行材质调整、结构拆解或者工程图导出操作。
