一英寸自封加油枪喷嘴结构设计

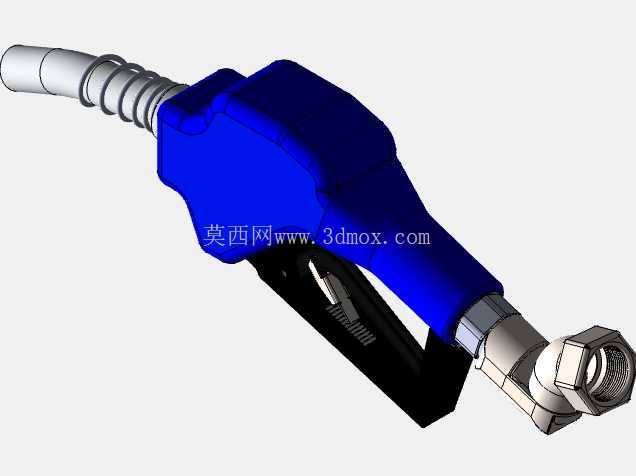

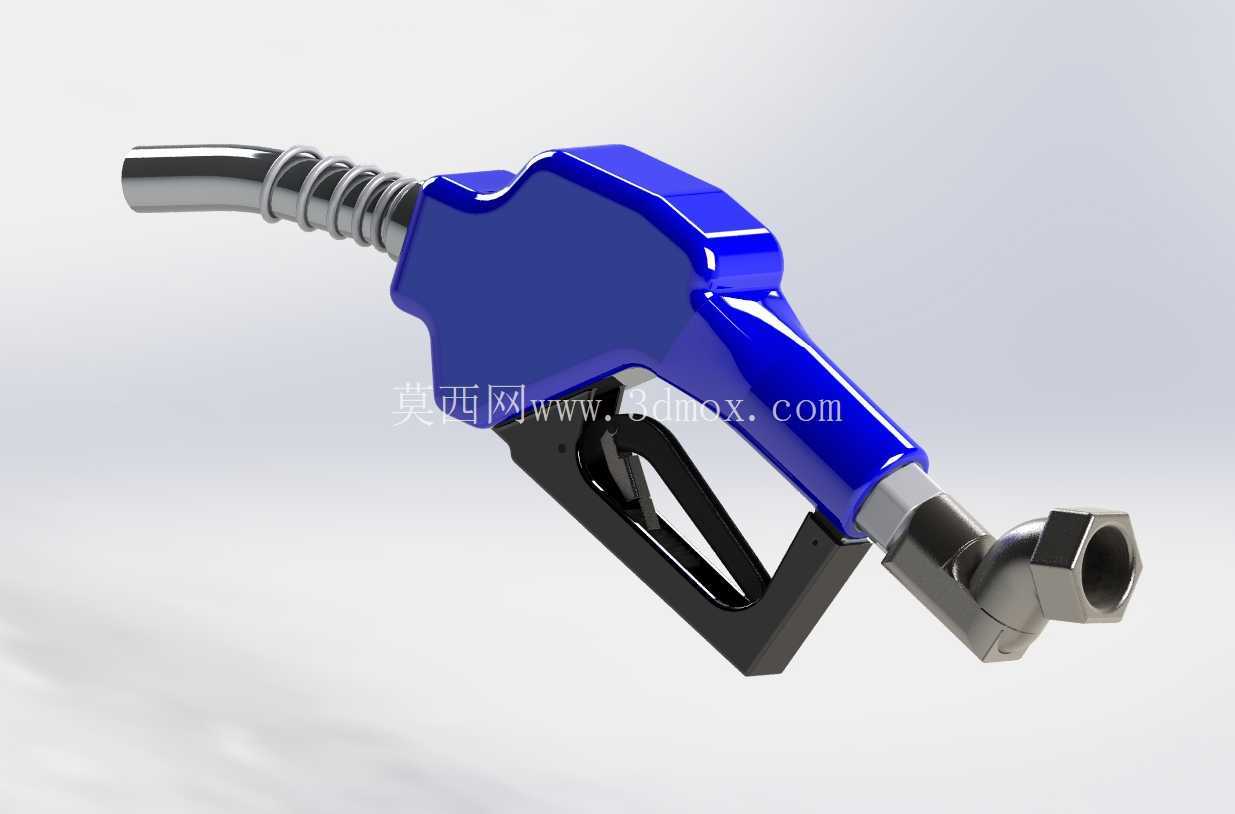

　　这套结构围绕加油站、厂区油料加注点以及移动加油设备上常见的一英寸加油枪展开，枪体主体采用包覆式外壳造型，蓝色握持段覆盖扳机上方主要受力区域，黑色扳机护圈向下延伸形成完整的手指防护空间，前端出液弯管通过六角接头与枪体输出端连接，后端进液侧布置带波纹防护的软管对接段，整体轮廓按照操作人员单手握持、举枪加注、回枪挂置的连续动作进行排布。

　　从实际使用场景看，这类喷嘴主要承担汽油、柴油等轻质燃油的加注导通与通断控制，操作人员手持枪体将前端出油管插入车辆油箱口后，扣动扳机带动内部阀杆开启流道，燃油沿后端软管进入枪体内部通路，经过阀腔、出液弯管最终从前端管口注入油箱；松开扳机后阀件在复位结构作用下切断流道，避免带压管路内油料持续滴落。枪体上方的主壳体不仅承担外观包覆作用，更将内部阀芯、弹簧、密封件以及自封气路通道封闭在独立腔体内，减少外部粉尘、雨水对运动部件的侵入，护圈轮廓在扳机两侧留出足够间隙，冬季佩戴劳保手套操作时也不会出现手指与护圈干涉的问题。

　　建模过程中优先梳理流体通路与操作机构的空间关系：先确定后端进液接口的轴线高度，再沿操作人员手腕自然弯曲的角度倾斜布置主握把，握把中心线与进液接口轴线形成适配持握的夹角，避免软管拉力直接沿手臂轴向传递；前端出液侧采用弯管转向结构，管口轴线相对枪体主轴线向下偏斜，插入油箱口时枪体主体可保持在油箱口外侧上方，不需要操作人员将整只枪抬升到油箱口正上方。出液端的六角连接头按照标准管接头的扳手空间建模，六方面对边尺寸预留完整的扳手夹持余量，接头根部加工出密封端面，装配时配合密封垫实现端面压紧密封，弯管与枪体出口的衔接处做圆弧过渡，减少燃油高速通过时的局部涡流与压损。

　　后端波纹防护段是容易被忽略的结构细节，加油枪在使用中会频繁拖拽、弯折，软管与枪体尾部的连接位置反复承受弯曲应力，波纹护套分段补偿弯折角度，避免软管在接头根部出现死折，保证加油作业高峰期枪体随车辆停放位置小幅移动时，管路始终保持通畅。扳机采用镂空式杠杆造型，在保证扳动刚度的前提下削减非受力区域的材料厚度，扳机转轴孔位置布置加强凸台，扣动行程内扳机边缘与护圈内壁保持均匀间隙，不会出现卡滞。

　　安装边界方面，一英寸通径的接口尺寸决定了整枪的流量适配区间，后端接口匹配对应规格的输油软管，装配时软管插入尾部接头后通过卡箍或螺纹压套锁紧，接口外围预留出操作扳手的活动空间；前端出油管的外径按照常规油箱加注口的通过间隙设计，弯管转角位置避开油箱口盖板的翻转轨迹，挂枪状态下枪体重心落在加油机挂枪座的支撑范围内，不会出现前倾滑脱。结构建模时将内部阀芯的运动行程与扳机摆角做联动校验，扳机扣到底时阀芯完全开启，流道通径不存在突变缩口，扳机处于自由状态时阀瓣压紧阀座密封面，密封压缩量控制在橡胶件的合理变形区间，既保证停机状态下无渗漏，也避免密封件长期过度压缩出现永久变形。

　　自封相关的气路通道沿枪体壳体内部预埋布置，进气引管从出液管口附近延伸到枪体内部的感应腔，当油箱内液位上升淹没管口时，气流通道被液封切断，腔内压差变化驱动自封机构带动阀件自动关闭，建模时将气路小孔的孔径、通道走向与主液流通道完全隔开，防止燃油倒灌进入气路导致自封失效。外壳的分模面沿握把侧面平顺延伸，表面没有突兀的凸起棱边，长时间握持时手掌受力均匀，各连接螺钉的位置全部隐藏在外壳装配面内侧，外部无突出连接件，既方便日常擦拭油污水渍，也避免剐蹭车辆漆面。
