库特尼超轻救援过结滑轮结构设计

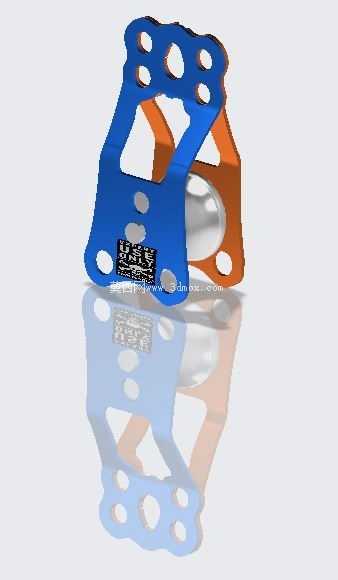

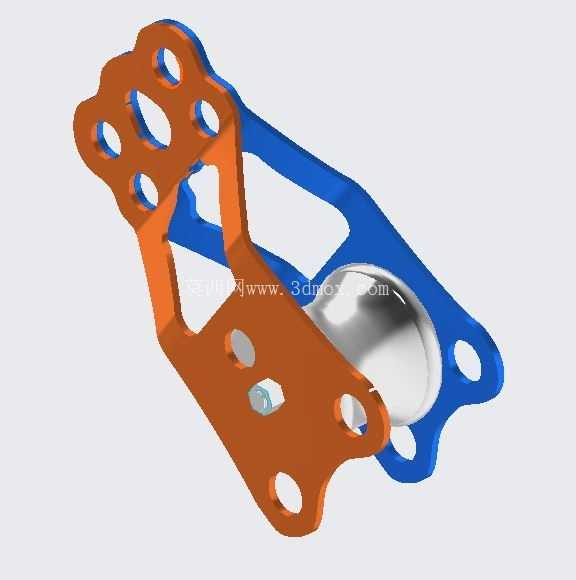

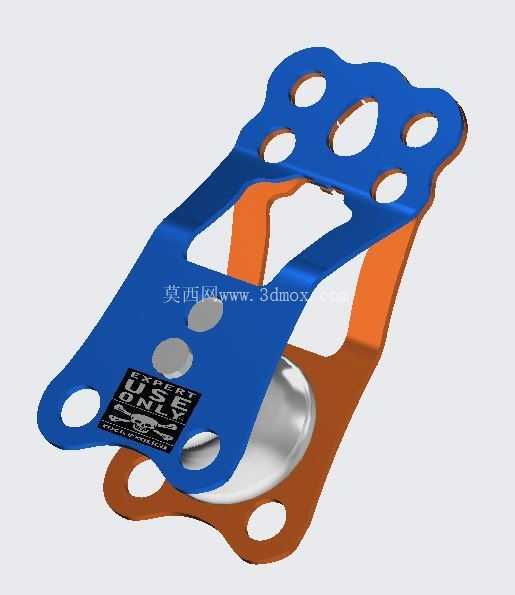

　　这套滑轮结构面向高空救援、山岳搜救、绳索作业和有限空间提拉场景，核心任务是在承载绳索通过时提供低阻力转向，同时允许绳结在特定工况下顺利越过轮槽区域。现场使用中，救援人员经常需要把主绳、挽索或带结绳段接入系统，普通窄槽滑轮在绳结经过时容易卡滞，迫使操作人员停止提拉、拆卸器材或重新布置锚点；过结滑轮通过加大轮径、拓宽侧板间距并优化入口轮廓，使绳结能够沿导向区域进入并通过，减少系统在关键时刻的中断。结构上采用双侧板夹持轮体的布置，一侧为蓝色主承载板，另一侧为橙色辅助板，板件外形不是简单平直切割，而是按照载荷路径、手部抓握、锚点连接和减重需求共同成型。上端多个圆孔可直接连接快挂、织带锚点或分力板，下端大孔区域围绕滑轮布置，

　　保证绳索进出时有足够开放空间。侧板边缘做了明显的圆弧过渡，既降低绳索和织带被锐角磨损的风险，也避免救援手套在快速操作时被边缘勾挂。板件中间的镂空区域承担两项作用：一是减轻整体重量，便于队员长时间携带；二是提供观察窗口，作业时可以直接看到绳结位置、轮体转动和绳索贴合状态，不必反复翻转器材检查。滑轮本体采用大直径轮体思路，轮槽宽度和深度按软质救援绳的弯曲半径设计。绳索在轮槽内形成较大的包角时，弯曲损失更小，转动效率更高；对于提拉被困人员、跨绳转运和陡坡提升这类持续受力场景，轮径增大还能降低绳索局部弯折疲劳。轮体中心通过铆钉或销轴与侧板连接，承载点集中在中部，两侧板将载荷对称传递到上端连接孔，避免单侧偏载造成轮体蹭板。

　　蓝色侧板上可见的多个圆形铆接点，将板层、衬套和轮轴位置固定，装配后形成稳定的三明治式结构；橙色侧板轮廓与蓝色板相呼应，但在开孔和边缘形状上保留差异，便于识别正反面和维护拆装。从安装边界看，该器材属于紧凑型绳索转向部件，整体长宽比例适合挂在安全带器材挂环或救援包侧袋中。上端多孔布局允许单锚点、双锚点或横向分力连接，孔位间距需要兼顾快挂宽度、金属锁门转动范围和多件器材并列挂载的干涉问题。下端开放区围绕轮体留出绳结通过空间，设计时不能只看静态装配尺寸，还要考虑绳结受压后直径增大、绳索带泥结冰、戴手套操作以及动态冲击下的位置偏移。侧板外轮廓的几个凸耳和凹位，实际上对应手指握持、绳索导向和地面放置稳定性：平放时轮体不应直接接触砂石地面，

　　侧板外缘承担支撑，避免轮槽被污染。实际选型时，这类滑轮通常布置在锚点下方、担架提升线路转角、绳索横渡系统或倍力系统末端。它不是单纯追求最小体积的装饰性滑轮，而是在容量不变的前提下压缩重量和外廓。较大的KOOTENAY式滑轮已经验证了轮槽容量和承载思路，超轻版本在此基础上重新分配材料：高应力区保留宽板截面和完整孔边距，低应力区开大孔、削去多余材料，使力流从连接孔沿板件外侧顺畅汇至轮轴。孔边采用圆滑过渡，可降低应力集中；侧板之间的间隙要控制在绳径可自由通过、但绳索不易被夹入轮边的范围内。轮体两侧与侧板之间保留轻微间隙，防止泥沙进入后锁死，同时避免间隙过大造成绳索楔入。三维建模时，应先确定轮槽中心线、主承载孔和销轴轴线，再向上展开锚点孔群，向下校核绳索包络。绳结通过路径需用不同绳径和结型进行运动检查，尤其关注结头进入轮槽、通过最高点和离开侧板时的干涉。板件外形可采用钣金或数控切割思路建模，所有外露孔位和边缘都应保留圆角，铆钉头与侧板表面的凸起也要纳入手部操作和锁具挂载空间。整体结构没有复杂传动机构，可靠性来自清晰的载荷路径、开放的排泥空间、轻便的板件造型和对救援绳索实际状态的充分包容。
