1Nm蜗轮蜗杆减速电机结构设计

　　在小型自动化执行机构、智能小家电传动模块、小型云台驱动单元这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景里，1Nm规格的蜗轮箱搭配直流电机的组合，是结构工程师选型时的高频方案。这类减速单元的核心优势，在于蜗轮蜗杆结构自带的反向自锁特性——当输入端断电后，输出端无法被外力反向驱动，这对于需要保持位置锁定的小型升降机构、角度调节机构来说，能省掉额外的刹车结构，直接简化整体传动链的设计复杂度。

　　从结构设计的角度看，这款蜗轮箱采用了电机与减速箱直连的L型布局，这种布局最大的好处是能将动力输入方向与输出方向垂直布置，在狭长型安装空间里可以灵活调整设备的整体排布，不会像同轴减速结构那样占用过长的轴向空间。箱体本体采用方形安装基准面，四个角位预留的安装沉孔，是按照小型传动件的通用安装规范设计的，孔位公差可以适配M2-M2.5规格的紧固螺丝，安装时不需要额外做转接板，直接贴合设备安装面锁紧即可，能有效减少装配环节的公差累积。

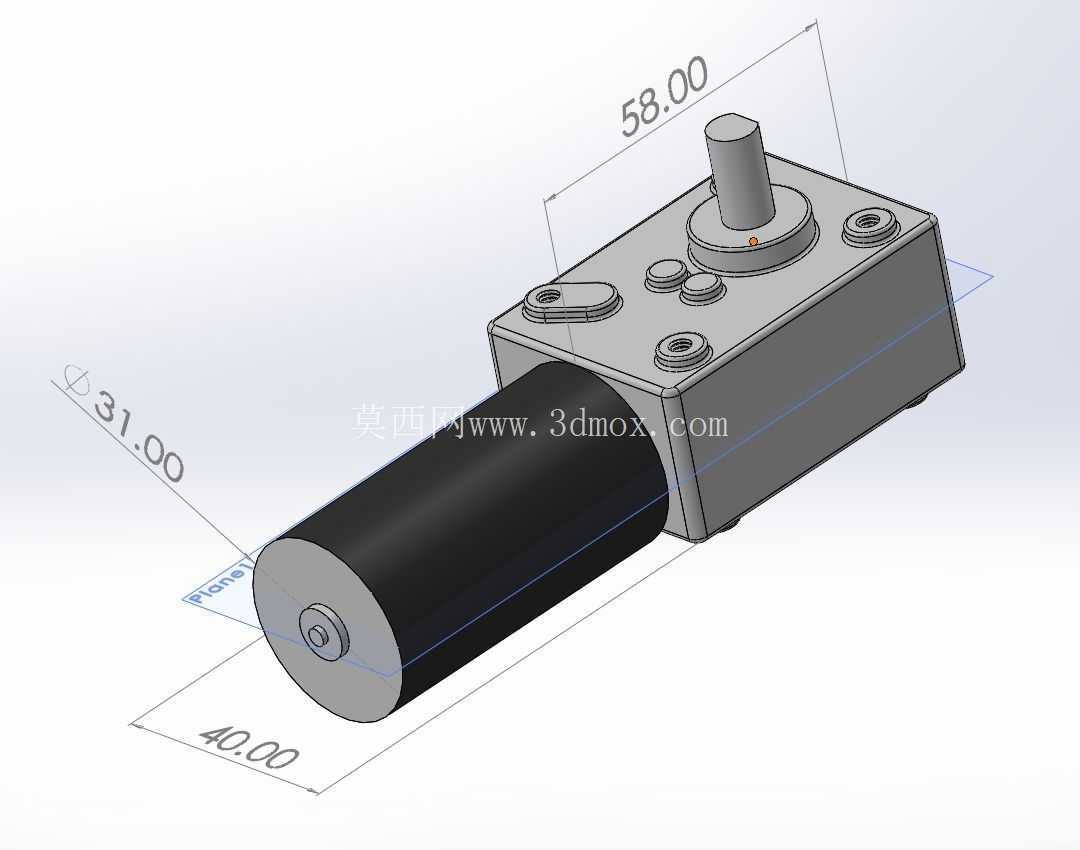

　　尺寸边界是这类小型减速箱选型时最核心的考量参数，这款产品的整体安装尺寸控制得非常紧凑：电机段的轴向长度为40mm，直径31mm，减速箱体的输出端高度为58mm，整个组件的最大外轮廓没有超出小型执行机构的常规安装预留空间，在做结构堆叠时，不需要为减速单元额外预留过多的避让空间。输出轴采用单圆柱轴伸设计，轴径适配常规的小型联轴器、同步带轮安装公差，轴端没有做额外的键槽，是因为1Nm的输出扭矩下，顶丝锁紧的连接方式完全可以满足传动需求，同时能降低输出轴的加工成本，也方便用户根据自身需求做二次轴端加工。

　　设计这类蜗轮箱时，首先要平衡的是减速比与传动效率的关系：1Nm的额定输出扭矩对应的减速比通常在100-200区间，这个区间的蜗轮蜗杆结构既可以把常规直流电机每分钟数千转的高转速降到每分钟十几转到几十转的可用输出转速，同时能把传动效率维持在可接受的范围，不会因为减速比过大导致电机负载过高、发热严重。箱体内部的蜗轮采用铜质材质、蜗杆采用钢质材质的配对，是小型蜗轮箱的经典材料组合，铜质蜗轮的自润滑特性可以减少长期运转时的磨损，不需要频繁补充润滑脂，钢质蜗杆的表面硬度足够，能承受输入端的高转速冲击，延长组件的整体使用寿命。

　　在实际应用中，这类蜗轮减速单元常被用在小型电动窗帘的驱动模块、桌面级小型旋转工作台、智能摄像头的云台俯仰驱动、小型自动售货机的货道推送机构里。这些场景的共同特点是负载扭矩不大，但对结构体积、运转噪音、位置保持能力有较高要求：蜗轮蜗杆结构的啮合是连续的齿面接触，运转时的噪音比行星减速结构更低，适合用在对噪音敏感的家用、办公场景；反向自锁特性可以让机构在停止供电后保持当前位置，不会因为负载重力出现滑移，比如电动窗帘停在任意位置、云台调整到指定角度后都不会出现位置偏移。

　　做三维建模时，这类组件的建模重点在于准确还原安装基准与尺寸边界：箱体的安装面平面度、输出轴的同轴度、电机与箱体的连接位公差，都是建模时需要严格控制的参数，因为这些尺寸直接影响后续装配时的配合精度，如果建模时忽略了安装孔的沉孔深度、输出轴的伸出长度，后续做整机装配时就会出现干涉、安装不到位的问题。另外，建模时需要预留出电机接线端的出线空间，避免结构设计时出线位被其他部件遮挡，影响实际接线操作。

　　从选型适配的角度看，这款1Nm蜗轮箱的输出扭矩可以覆盖大部分小型低压直流驱动场景，搭配6V-12V的常规直流电机，就能满足大部分民用小型传动机构的动力需求，不需要额外增加扭矩放大结构。箱体的方形外壳设计除了方便安装之外，也能在运转时提供更好的散热面积，电机与减速箱工作时产生的热量可以通过金属箱体快速散发，避免长时间运转时温度过高导致润滑脂失效、部件磨损加剧。
