80系列1比10精密行星伺服减速机

　　该套三维结构围绕80规格伺服电机配套的精密行星减速单元展开，输出端采用方形法兰安装结构，输入端适配标准伺服电机对接止口，整体传动比为10，属于中小扭矩自动化传动场景里非常常用的直连式行星减速部件。从实际设备布局来看，这类减速机最常出现在伺服进给轴、小型变位机回转驱动、包装设备拉膜机构、分拣线摆臂驱动、数控专机的工位转台以及直线模组的动力输入端。现场使用时，伺服电机高速低扭的输出经过行星轮系减速后，输出轴转速降至电机额定转速的十分之一，输出扭矩按传动比相应放大，同时负载端的转动惯量经过减速比平方折算后回传到电机轴，能大幅降低伺服系统的惯量匹配压力，避免高动态启停过程中出现电机振荡、定位过冲或者带载能力不足的问题。

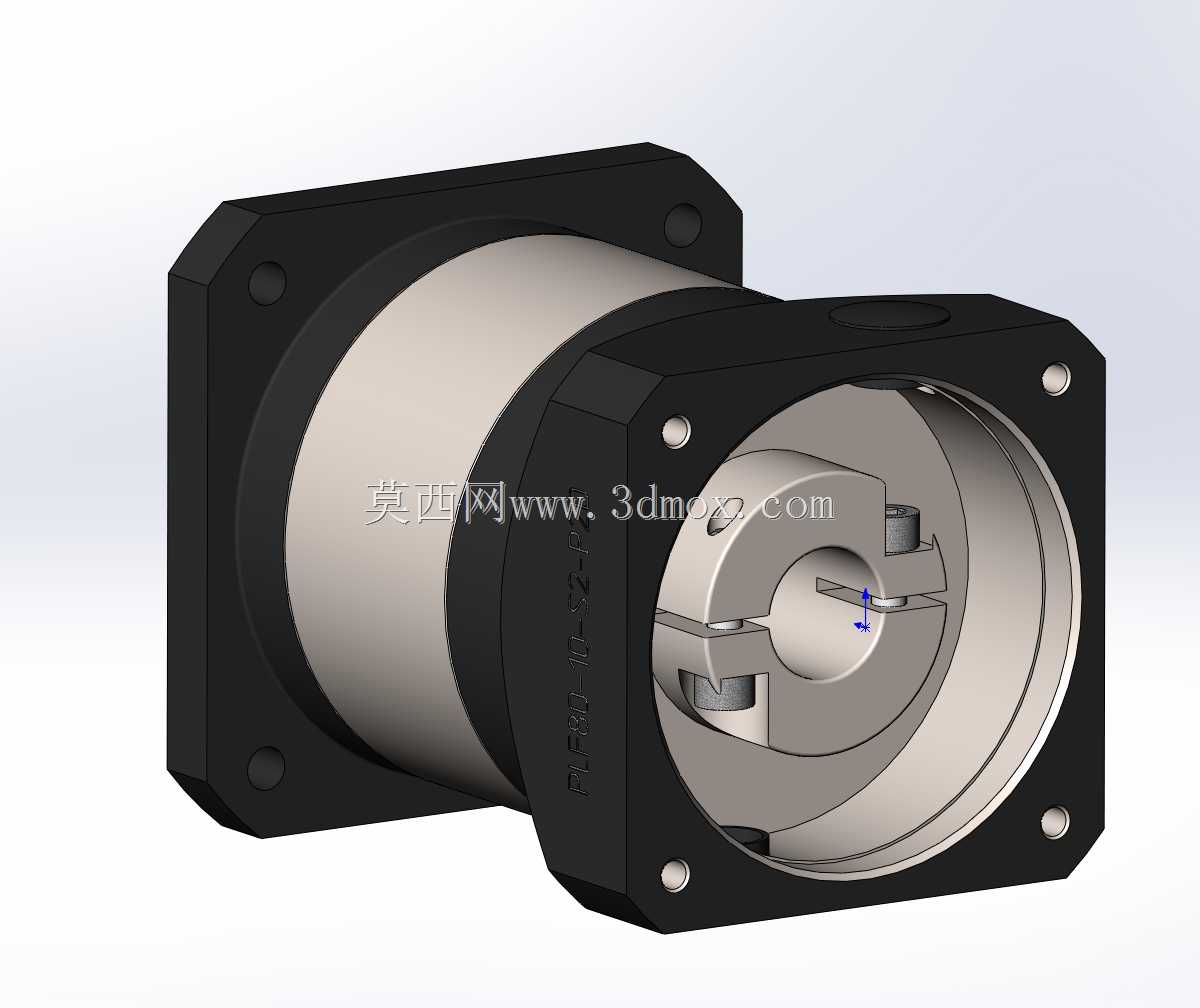

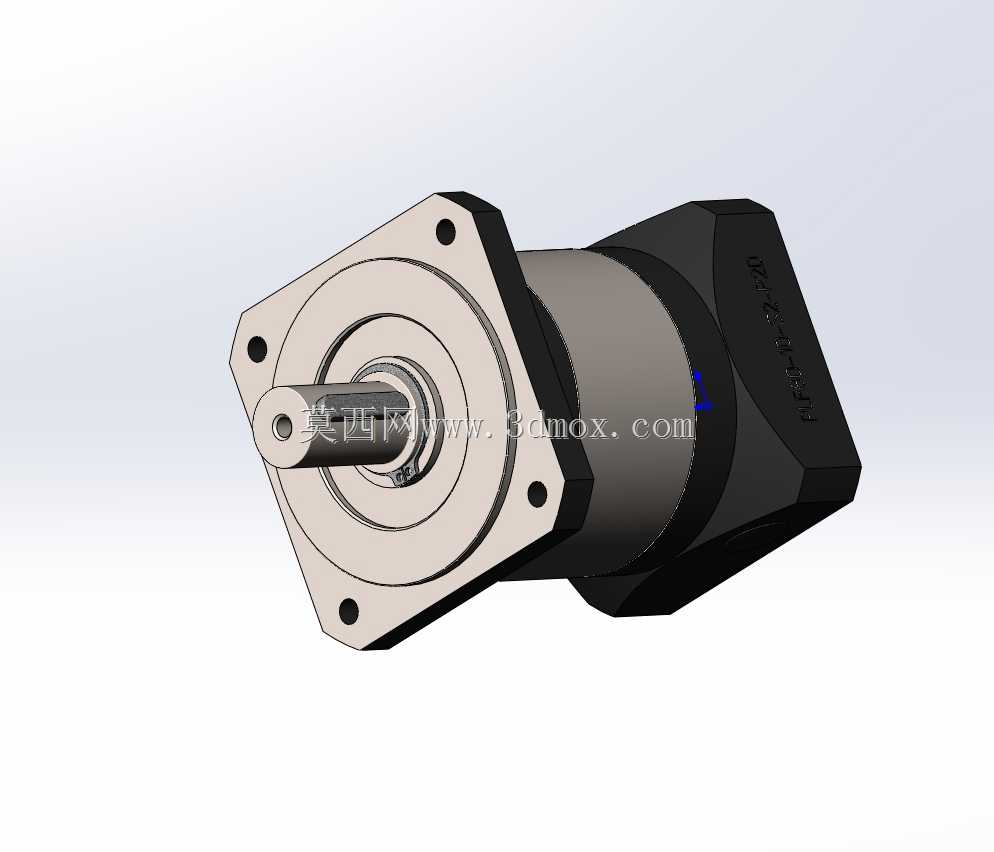

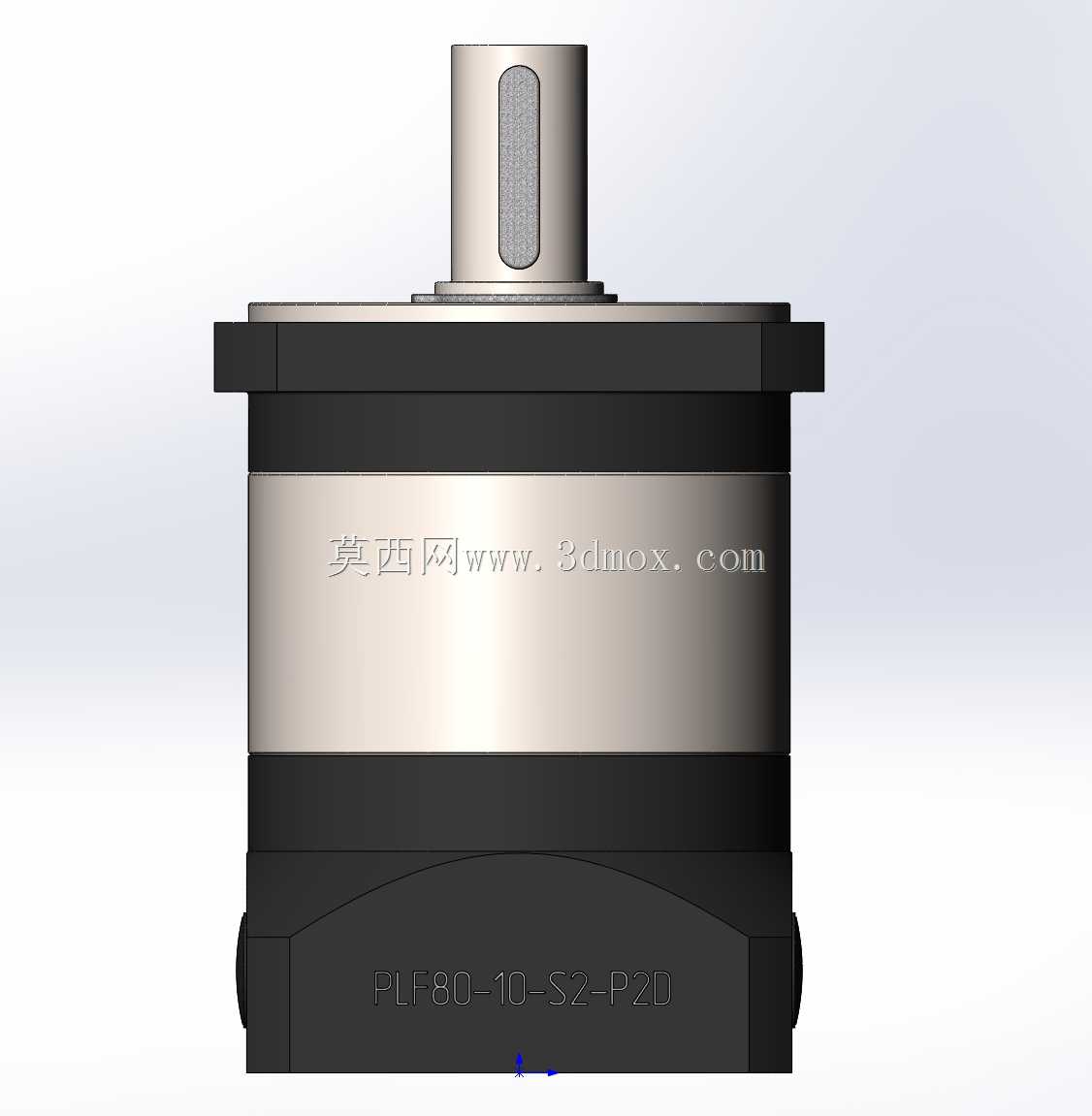

　　结构设计上，整机采用三段式典型布局：靠近电机侧为输入端连接座，预留电机轴插入孔与电机安装螺纹孔，对接面加工有定位止口，保证电机轴与减速机内部太阳轮的同轴度；中间段为行星轮系容纳腔体，内部太阳轮、行星轮、内齿圈沿轴线同轴布置，行星架将减速后的旋转运动传递到输出轴；输出侧为方形法兰壳体，法兰四角加工贯通安装孔，输出轴从法兰中心伸出，轴端可配套联轴器、同步带轮或者直接对接负载转轴。外壳主体采用圆柱形筒体搭配两端方形安装座的形式，既保证内部齿圈有足够的壁厚支撑啮合载荷，又通过方形法兰提供平整可靠的安装基准，设备安装时可以直接把减速机法兰面贴合到设备墙板或者模组端面上，穿入紧固螺栓即可完成固定，不需要额外制作复杂的转接支架。

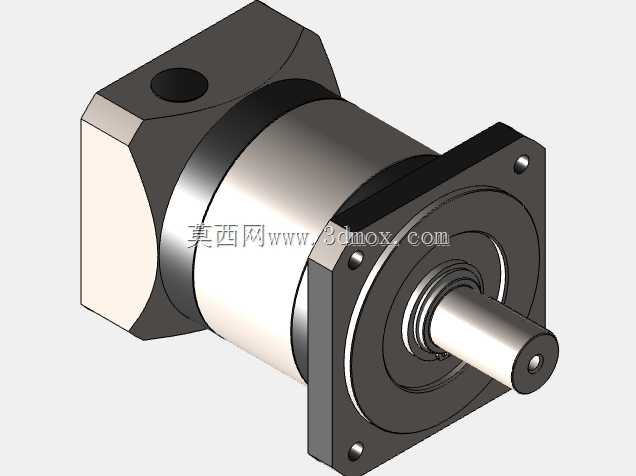

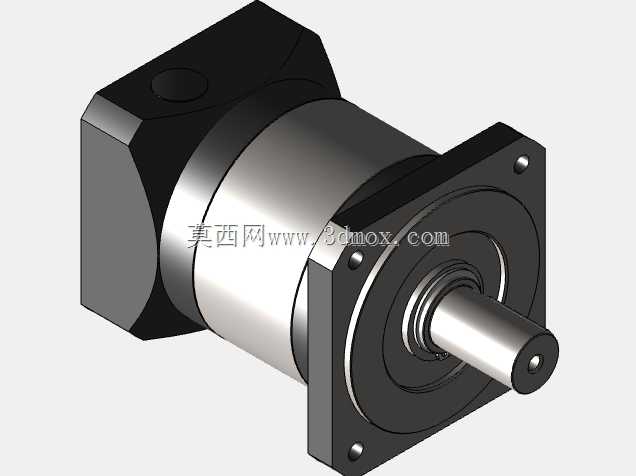

　　从建模细节来看，外部轮廓完整还原了实物的装配特征：输入端方形座的边角做了倒角处理，壳体表面的分段台阶、输出法兰的沉头孔位、输出轴的轴颈台阶与中心工艺孔都有明确表达。内部行星轮系采用多行星轮均载布局，扭矩由多个行星齿轮共同分担，相比普通定轴齿轮减速结构，同等体积下能传递更大的额定扭矩，啮合冲击更小，回程间隙可以控制在较低水平，适配需要频繁正反转、定位精度要求高的伺服工况。设计过程中需要重点把控几个配合边界：一是输入端电机止口与电机法兰的配合公差，既要保证装配时电机可以顺利推入，又不能间隙过大造成同轴度偏差；二是输出轴的轴伸长度、键槽尺寸要和下游联轴器或者带轮的安装孔匹配，避免轴伸过长导致负载悬臂量过大，或者轴伸过短造成紧固件无法锁紧；三是法兰安装孔的孔位间距要和设备侧安装板的孔位完全对应，80规格的安装边界在同系列伺服配套件里属于中等尺寸，整机径向轮廓不会超出法兰外廓太多，在紧凑设备空间里布置时，只需要预留法兰外侧的螺栓操作空间以及输入端电机的接线、散热空间即可。

　　实际选型应用中，10比的减速比属于兼顾转速与扭矩的常用档位，既不会因为减速比过大导致输出转速过低、无法满足设备快进快退的节拍要求，也不会因为减速比过小导致扭矩放大倍数不足、伺服电机需要选更大功率规格。在三维布局阶段，把该减速机模型直接导入设备总装后，可以同步校核电机尾部编码器、接线插头和周边护罩、管线的干涉情况，也能确认输出轴对接负载后的同轴度调整空间，提前发现安装距不足、螺栓操作空间不够这类现场装配才会暴露的问题。行星减速结构本身的传动效率较高，长期运行时发热主要集中在齿轮啮合区与轴承位置，壳体的圆柱形外壁也有足够的散热面积，常规自动化车间的常温工况下不需要额外加装散热装置，只要保证安装时壳体周边没有完全被保温材料或者密封护罩包裹，即可维持稳定运行。
