德式户外高架狩猎掩体桁架结构

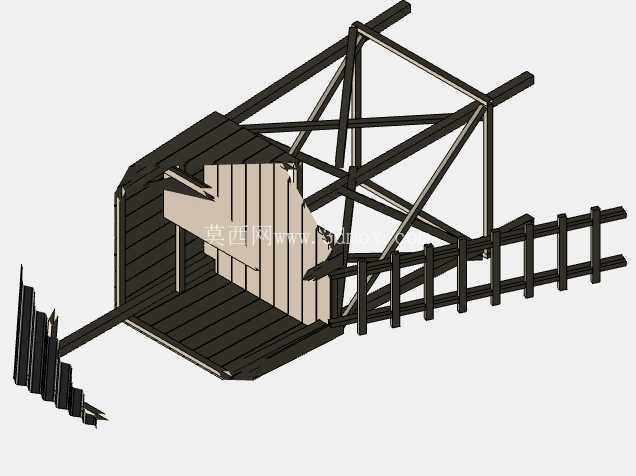

　　这套三维结构对应的是林区狩猎、野外观察作业中常用的高架猎人掩体，整体采用方管型材拼接成空间桁架承载框架，搭配平台铺板、侧向护栏与前端延伸梯段，使用者可登高获得开阔视野，同时借助掩体围板隐蔽自身轮廓，避免被野外猎物察觉，在林地巡护、野生动物观测、户外狩猎场景中能够提供稳定的高位停留空间。

　　从结构受力逻辑来看，整体框架没有采用厚重的实体承重件，而是以多根细长方管交叉布置形成三角形稳定受力单元，斜向撑杆分别承担竖向荷载下的压应力与拉应力，把平台上人员、随身装备的重量逐层传递到底部支撑腿，再分散到地面接触点位。这种桁架布局在保证整体承载刚度的前提下，大幅降低了整体自重，既方便野外场景下分体搬运、现场拼装，也能减少材料用量，控制整体制造成本。框架所有杆件的交汇节点都做了对齐贴合处理，建模时保证每根方管的端面与相邻杆件侧壁完全贴合，实际生产中可直接在节点处采用角焊缝连接，不需要额外加工复杂的连接接头，普通型材切割、焊接工序即可完成全部制作。

　　平台区域铺设了整块防滑铺板，铺板边缘与框架边框齐平，预留出足够的站立活动空间，成年人在平台上转身、调整观测姿态、持械瞄准都不会出现活动空间局促的问题。平台朝向观测方向的一侧设置了半高围板，围板采用多块竖向板材拼接，既可以遮挡使用者的下半身轮廓，打破人体外形在林地背景中的辨识度，又不会遮挡上方视线与射击角度，围板的高度经过适配，人员坐姿状态下可完全被围板遮挡，站姿观测时视线可直接越过围板上沿。平台后侧与侧向连续布置了竖向栏杆，栏杆间距控制在安全防护要求范围内，避免人员在高位平台活动时意外失足，栏杆高度适配人体重心位置，倚靠时能够提供可靠的侧向支撑。

　　框架向地面延伸的梯段采用双侧纵梁加多级踏步的结构，踏步间距符合人体登高的步幅习惯，从地面逐级连通到平台入口，不需要额外搭配独立爬梯，人员携带装备上下时可手扶两侧梯架，保证登高过程的稳定性。梯架末端的支撑腿向外小幅张开，增大整体底部的支撑跨距，当架体设置在不太平整的林地上时，更大的支撑四边形宽度可以有效降低侧翻风险，四个支撑点位可根据现场地面高差分别垫入垫块调平，不需要对林地地面做大面积硬化处理。

　　建模过程中所有型材构件都采用等截面方管特征生成，先搭建三维线框架确定各杆件的空间角度与交汇位置，再沿线路径扫掠生成实体管材，铺板、护栏、围板部分采用薄板特征搭建，各零部件之间没有出现干涉重叠，装配关系完全贴合实际焊接拼装的工艺顺序。整体结构的外轮廓边界规整，底部支撑跨距、平台离地高度、梯段长度的比例协调，运输时可把框架拆分为几个平面桁架分片，单片长度适配普通皮卡或者小型拖车的货厢尺寸，现场拼装时仅需要在分片节点处补装连接螺栓或者现场焊接，不需要大型吊装设备，两到三名作业人员即可完成整体架设。

　　从实际使用的适配性来看，这套结构没有多余的装饰性构件，所有杆件都承担对应的受力或者防护功能，低温林区、潮湿野外环境下可对型材表面做防锈喷涂处理，围板可根据周边林地植被颜色做迷彩涂装，进一步提升隐蔽效果。框架顶部预留的延伸杆件还可以额外加装遮阳篷、伪装网或者观测设备支架，不需要在主受力结构上二次打孔破坏型材强度，拓展挂载装备十分方便。
