DN50PN25钢制管道连接法兰盘

　　在中高压工业管路系统的现场施工与设备配套环节，法兰是实现管段之间、管道与泵阀设备之间可拆卸刚性连接的核心承压零件，本次梳理的这款公称通径DN50、公称压力PN25的圆形法兰，正是面向2.5MPa压力等级工况开发的典型管道连接构件。

　　从实际应用场景来看，该规格法兰的适配范围覆盖化工流体输送管线、厂区压缩空气主干管、中压给排水系统、换热设备进出口接管以及中小型泵组的管路对接工位。DN50对应的管道公称内径为50毫米，在工业管路里属于中等偏小的常用通径，既可以作为支线管路的终端连接接口，也能够在主工艺管路上承担设备转接的作用；PN25的压力等级意味着该法兰在常温工况下可以长期承受2.5MPa的内部介质压力，相比普通PN10、PN16低压法兰，其本体厚度、螺栓承载能力以及密封面的压紧冗余都做了针对性强化，能够适配带一定脉动冲击的流体工况，比如往复泵出口管路、间歇启闭的蒸汽支管等场景，避免长期运行后出现密封面渗漏或者法兰本体变形的问题。

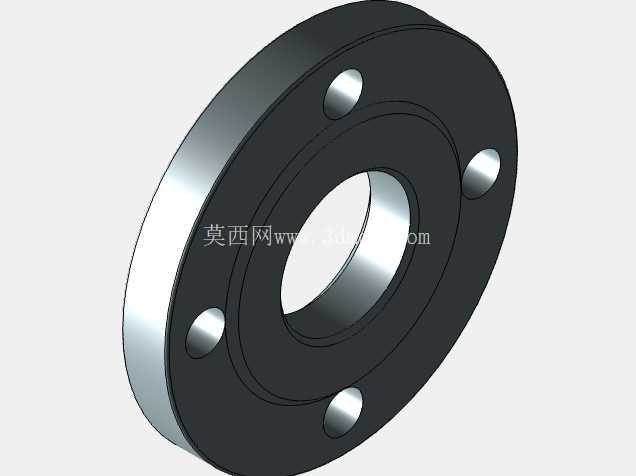

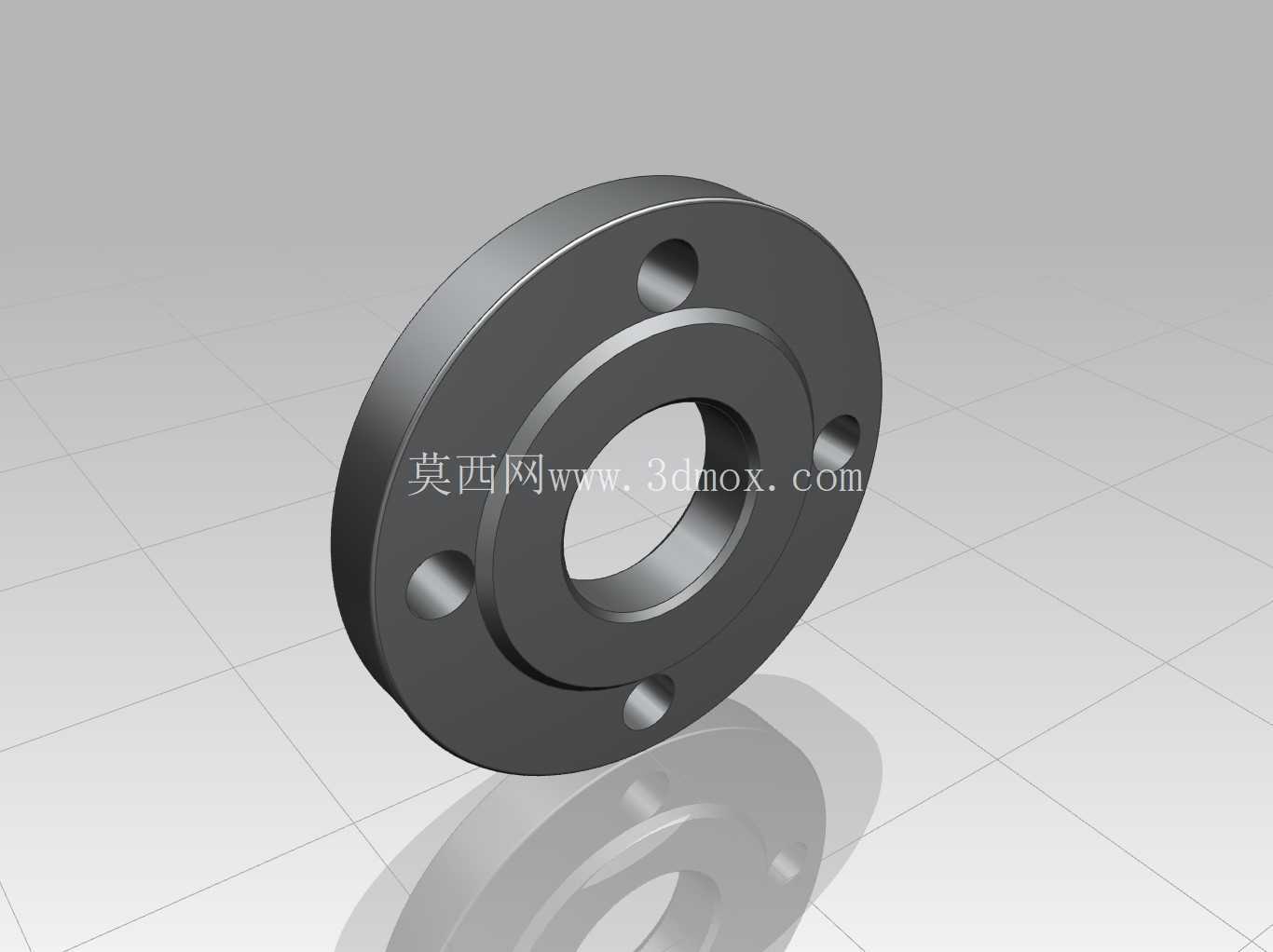

　　结构设计层面，这款法兰采用最经典的板式平焊法兰构型，整体为圆盘式回转体结构，中心开设与DN50管道外径匹配的贯通圆孔，管道从法兰一侧插入中心孔后，通过角焊缝在法兰内外两侧完成焊接固定，加工与现场装配的工艺性都很成熟。法兰端面上沿圆周均匀分布四个螺栓通孔，孔位的分度圆直径严格对应PN25压力等级下DN50法兰的标准规范，四个孔的角向位置以90度均布，保证螺栓拧紧时密封面受力均匀，不会出现局部压偏导致垫片失效的情况。法兰朝向管道对接的一侧加工有凸起的密封台阶段，也就是突面密封结构，该凸台的外径小于螺栓孔所在的外圈圆盘，装配时非金属垫片或者金属缠绕垫片就放置在这个凸台端面范围内，当螺栓对角逐步拧紧后，垫片被两侧法兰的凸面均匀压紧，填满密封面的微观不平度，阻断介质从对接面泄漏的路径。

　　从建模的实现逻辑来看，整个零件属于典型的回转类加阵列特征结构：首先以法兰轴线为旋转中心，绘制包含法兰总厚度、外圈圆盘外径、中心通孔直径、密封凸台高度与外径的旋转剖面，通过回转命令生成法兰的基础本体；之后在对应的螺栓分度圆位置绘制单个螺栓通孔的草图，拉伸切除生成第一个穿孔，再绕中心轴做90度圆周阵列，一次性得到四个均布的安装孔，最后对所有锐边添加工艺倒角，既去除加工后的毛刺，也避免现场安装时划伤操作人员或者刮伤垫片。模型的尺寸边界完全贴合管路安装的实际需求：法兰外圈的最大外径决定了对接位置所需的径向操作空间，现场排布管路时需要在法兰外侧留出足够扳手空间来穿装、拧紧螺母；法兰的总厚度直接影响整个管段对接后的轴向长度余量，在做管路三维布线时，需要把两片法兰加中间垫片的总厚度计入管线的长度累积公差，避免现场配管时出现管段长度 mismatch 的问题。螺栓孔的孔径比配套螺栓的公称直径大1到2毫米，预留出一定的安装错位补偿量，允许两侧法兰在对接时存在微小的径向偏差，降低现场配管的对中难度。

　　选型使用过程中，这款法兰的匹配逻辑也十分清晰：对接的两片法兰必须保证公称通径、压力等级完全一致，螺栓孔的分度圆、孔径数量才能完全对齐；密封垫片的选型需要结合介质特性与工作温度，普通水、压缩空气工况可选用橡胶石棉垫，高温油气工况则适配金属缠绕垫片。螺栓拧紧时必须遵循对角交替紧固的顺序，分两到三次逐步加载到规定扭矩，防止单侧受力过大导致法兰翘曲、密封失效。法兰本体常用材质为Q235B碳素结构钢或者20号优质碳素钢，焊接性能优良，现场与碳钢管路焊接时不需要特殊的预热工艺，焊后做简单的防腐涂装即可投入使用，在水务、通用化工、暖通配套等领域有着极高的应用普及率。
