离心式高压风机压缩机组结构

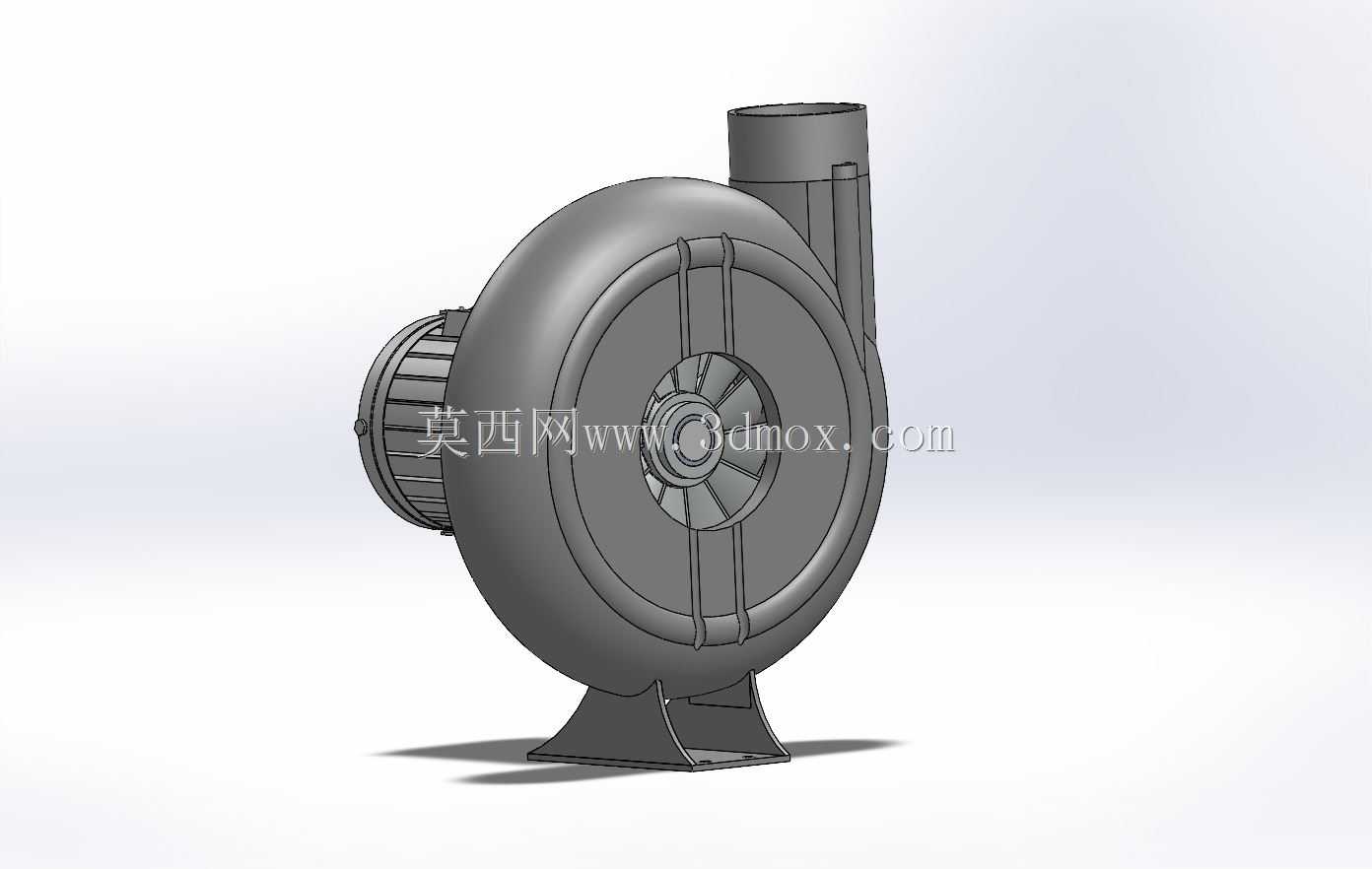

　　这套离心式压缩机组的三维结构围绕高速旋转叶轮产生离心升压这一核心原理展开，整机把蜗壳流道、叶轮腔、进气连接段、上部排气接口、侧置动力单元和底部支承座整合在同一装配体中，适合在暖通送风、工业气体增压、燃烧助燃、物料气力输送以及石油天然气辅助流程中作为压力气源设备使用。现场布置时，设备通常落在混凝土基础或钢制机架上，底部支座承担整机重量并抑制叶轮高速转动带来的振动，地脚安装面需要保持水平，支座两侧的螺栓孔位置要与基础预埋板对齐，避免运行后因支承刚度不均引起蜗壳与动力段同轴度偏差。

　　从外形边界看，主体蜗壳呈近似圆盘形，径向尺寸最大，是整机占地和检修空间控制的重点；上部圆柱形排气口沿蜗壳切线方向引出，接管中心线高于叶轮轴线，外接管道时应在出口附近设置独立支吊架，不能把管道重量直接压在机壳上。侧向动力段向外伸出，形成电机或传动组件的检修长度，选型和布置时要在该侧预留抽出转子、检查联轴器或轴承座的空间。进气区域位于蜗壳中心附近，气流沿轴向进入叶轮后被叶片加速，再经扩压通道和蜗壳收集，最终从排气口送出，这种流路布置使设备能够在较小体积下获得稳定压力升。

　　结构设计上，蜗壳承担导流和承压双重作用，壳体壁厚需要兼顾内部气压、振动疲劳和铸造或焊接成型工艺。内部流道从叶轮外缘向排气口逐渐扩压，截面变化不能过于突兀，否则容易产生局部涡流和噪声。叶轮是能量转换的关键部件，叶片曲率、前后盘间距和轮盘与主轴的连接方式直接影响流量、压力和效率；高速工况下还要考虑轮盘应力、叶片固有频率以及积尘后动平衡变化。模型中叶轮位于蜗壳中心，外部通过端盖和壳体形成封闭腔，装配时应保证叶轮与进风口之间的间隙均匀，间隙过大会增加回流损失，过小则可能在热膨胀或振动时发生擦碰。

　　动力单元与压缩主机之间的连接需要重点控制同轴度。若采用直联结构，电机轴与叶轮轴的对中误差会直接放大为轴承载荷；若采用带传动或增速箱，则还要考虑传动件张紧、润滑和散热。侧置机壳外表面通常布置散热筋或加强筋，既增加刚度，也有利于电机或轴承部位散热。底部支架不是简单承托件，其立板、底板和筋板的布置要把蜗壳重心、动力段重量和旋转载荷传递到基础上，支架开口还应兼顾排水、清灰和检修螺栓操作。

　　在实际应用中，这类设备常用于需要连续送风或低压气体增压的场合。暖通空调系统中，它可为管网提供克服过滤器、换热器和风管阻力的压头；工业炉燃烧系统中，稳定出口压力有助于维持空燃比；气力输送场景下，压缩空气携带颗粒物料时，还要关注气流脉动和物料对叶轮、蜗壳内壁的磨损。设计三维模型时，把壳体、叶轮、排气筒、动力段和支座分层次建模，能够清楚检查流道连续性、装配干涉和安装空间；工程出图时则可进一步核对法兰方位、地脚边界、检修距离以及管道对接方向，从而减少设备到场后因接口位置或维护空间不足造成的返工。
