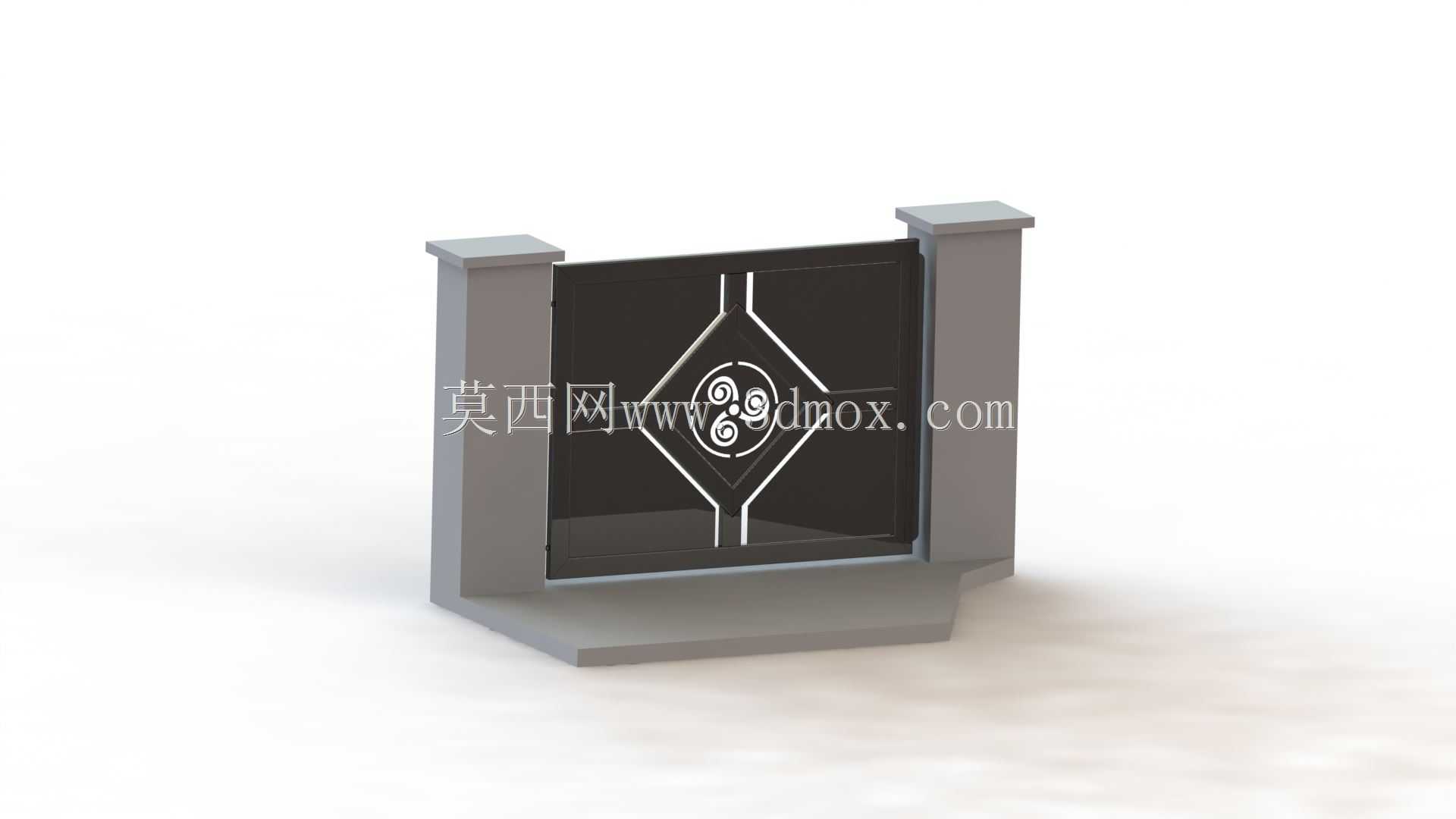

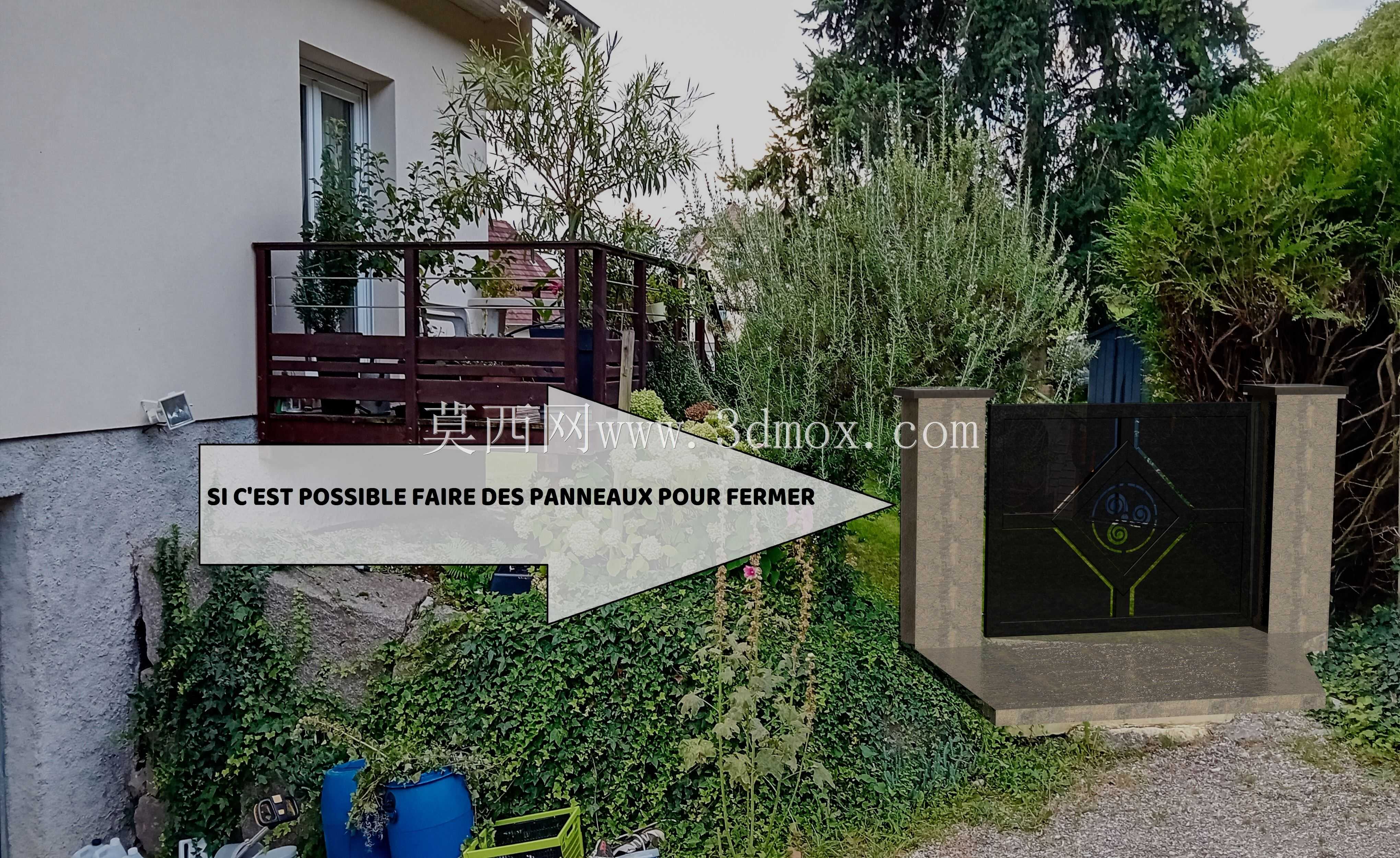

这套入口门体结构主要面向厂区、园区、学校外围以及小型院落的人行与车行边界场景,建模时没有把它当成单纯的装饰构件处理,而是按照现场安装、门扇开合、立柱承重和后期维护的逻辑逐层搭建。整体由左右两根落地立柱、底部门槛基座、中间门扇框体、内嵌装饰面板以及门体表面的几何纹样组成,外观上采用对称布置,能够在入口轴线处形成稳定的视觉中心。
从实际用途看,门体承担的是空间分隔、通行控制和立面标识三类功能。立柱位于门扇两侧,既作为门轴和连接件的安装载体,也承担门扇自重、开关冲击以及风载荷传递。底部基座不是简单的装饰块,而是将门柱与地面铺装、预埋件之间的关系表达出来,便于施工阶段核对柱脚位置、混凝土基础范围和门扇离地间隙。门扇区域采用矩形外框,内部嵌装深色面板,面板中部布置菱形线条与圆形图案,使门体在关闭状态下具有较强识别性,同时不会因为大面积实板造成过于封闭的观感。
结构设计思路上,左右立柱采用近似方柱的竖向体量,顶部设置压顶构件,底部与宽基座相连,形成从基础到柱顶的连续受力路径。柱体截面在模型中保持规整,便于后续换算成钢柱、砌体包钢或混凝土现浇柱等不同实现方式。若按金属门方案落地,立柱内部可设置钢骨架,外侧包覆装饰板材;若按土建门柱方案实施,则可在柱内预留门轴埋件、限位件、线管和接线盒位置。门扇部分以框体承受开合载荷,面板主要承担围护和装饰作用,中间图案可通过激光切割、钣金折弯、型材拼焊或表面蚀刻实现。
尺寸边界方面,建模重点保留了门体总宽、柱高、门扇净高、柱脚外扩宽度和门槛厚度之间的比例关系。现场布置时,两柱内侧净距需要先根据通行对象确定:仅人行通行时可控制在较窄范围,若需满足消防、巡检车或小型车辆通过,则应结合车辆轮距、后视镜宽度和转弯半径重新校核。柱脚基础不能只按视觉宽度施工,应向地面以下延伸,并根据当地风压、门体材料重量和开启频率设置预埋件。门扇下沿与完成地面之间应预留排水和启闭间隙,避免地面找平误差、积雪或铺装沉降导致门扇摩擦。
开合机构在该结构中属于需要重点协调的部分。平开式门体的铰链位置应靠近立柱内侧,并尽量使铰链轴线与柱面、门扇边框保持平行;若门扇尺寸较大,单靠上下两点铰链容易引起框体扭转,应增加中间铰链或采用带轴承的重型合页。门体开启后还需考虑限位,避免门扇在大风或误操作情况下撞击立柱、围墙或通行车辆。对于需要电动控制的场景,可在柱体内部预留开门机、控制线缆和检修口;对于手动门,则应在门扇合适高度设置拉手、插销或地锁,并保证操作力不会让装饰面板承受集中载荷。

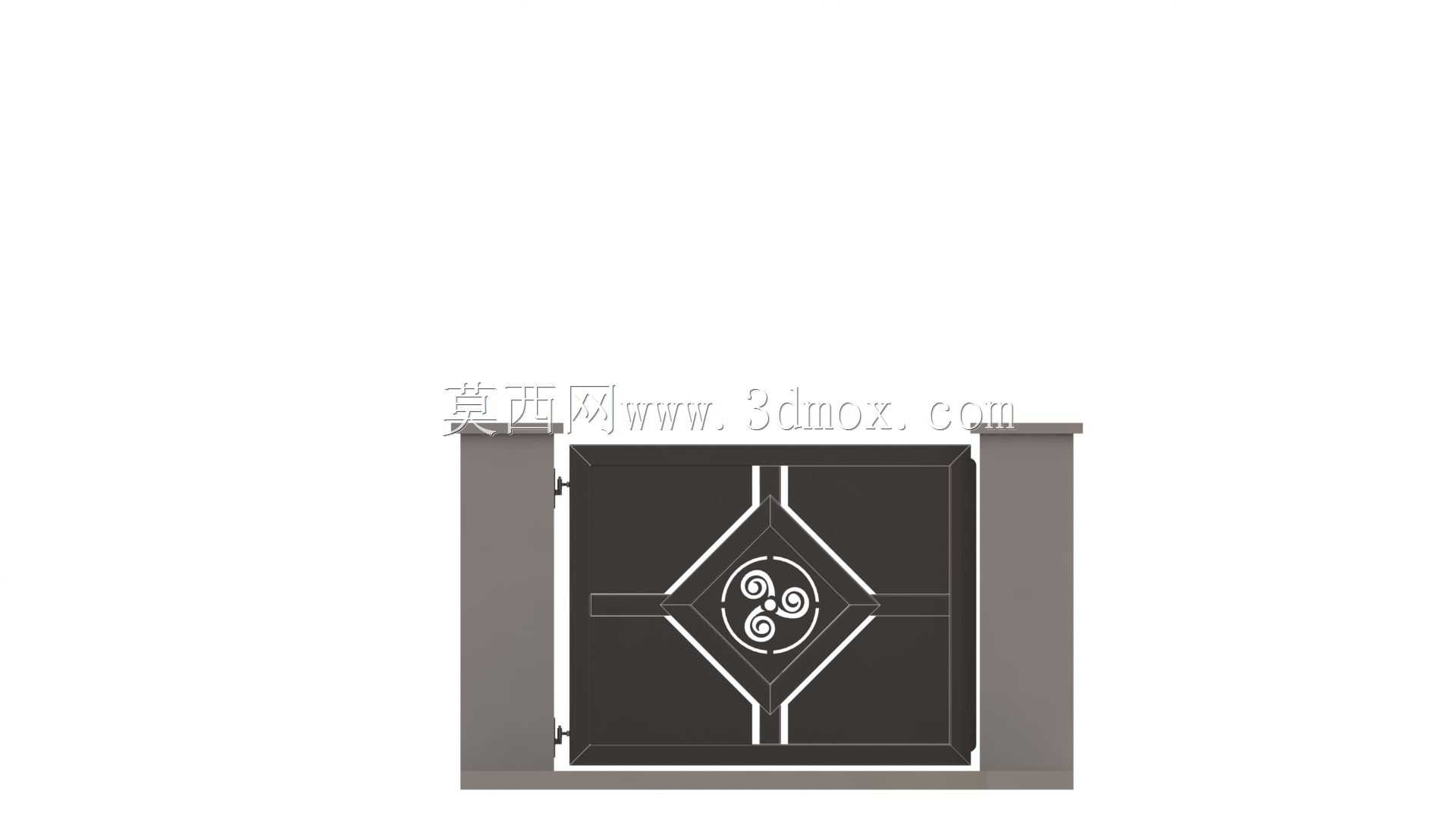

模型中的装饰纹样位于门扇视觉中心,菱形轮廓与圆形图案形成明确的前后层次。工程实现时,图案不宜只作为孤立贴图理解,若采用金属板切割,应注意细小连接臂的宽度,防止运输和启闭过程中变形;若采用镂空形式,背后需考虑安全防护,避免人员穿过或夹手;若采用深色玻璃或复合面板,则应核对板材自重、固定压条以及热胀冷缩间隙。门扇四周的框料要为面板提供连续支承,固定点不宜集中在单侧,防止板面在温度变化后出现鼓曲或异响。
安装顺序上,较合理的方式是先依据门体中心线放出两柱位置,再施工基础和预埋构件,待地面完成面标高确定后安装立柱并校正垂直度,随后吊装门扇、调整铰链间隙,最后安装装饰面板、门锁和限位装置。柱体与围墙或道闸系统衔接时,还要预留检修空间,不能让装饰面把后续螺栓、线管和锁体完全封死。通过这套三维结构,可以直观检查门柱、门扇、基础和装饰构件之间的空间关系,也便于在方案阶段把外观造型与现场安装条件同步考虑。
