30规格直角圆弧防护角铁钣金支架

　　在车间做铝型材机架、电气柜外围护、输送线侧挡边的装配时，最容易出问题的位置从来不是型材主框架，而是两根30系方管垂直交汇的外露尖角。裸切的方管端面哪怕做了倒角，搬运、走线、日常巡检时还是容易刮破线缆外皮、蹭伤操作人员工装袖口，后期贴防撞条要么粘不牢，要么和型材槽位干涉，反复调整很耗工时。这款直角防护角件就是针对30x30规格方管交汇节点做的包覆式钣金件，把原本尖锐的90度外角完全替换成顺滑圆弧过渡面，从根源上消除尖角磕碰风险。

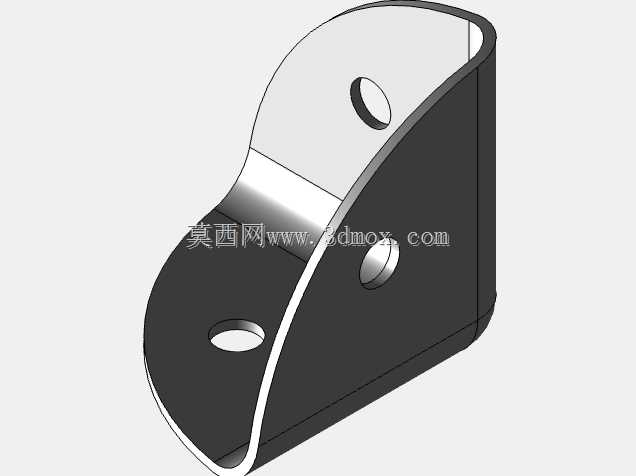

　　拿到这个结构先看成型逻辑：整件采用等厚钢板折弯成型，两个互相垂直的贴合面分别压在方管的两个相邻外侧面上，折弯圆角和方管外角做避让间隙，不会出现装配时钣金棱点卡死在型材焊缝上的情况。外伸的圆弧护边从一个贴合面顶端平滑延伸到另一个贴合面底端，整个外露轮廓没有任何锐边，哪怕人员快速从机架侧边经过，手臂蹭到也只会顺着弧面滑开，不会产生割伤、磕碰的硬冲击。

　　安装孔位的布置完全贴合现场装配习惯：两个垂直安装面上各开了一个沉头通孔，孔位中心距匹配30系铝型材的中心槽距，也对应碳钢方管现场配钻的常用孔位间距。用内六角圆柱头螺丝或者沉头机钉穿过孔位，直接锁进型材预置的T型螺母，或者在碳钢方管上攻丝固定，锁付后螺丝头完全沉入钣金沉孔内，外表面没有凸起钉头，不会额外产生新的刮蹭点。建模时特意把沉孔的深度做了校验，适配常用的M6螺丝头厚度，不会出现螺丝锁到底还突出板面、或者沉孔过深导致钣金局部壁厚过薄的问题。

　　从安装边界来看，角件两个贴合面的内空尺寸刚好卡合30毫米见方的型材外轮廓，贴合面和型材外壁之间预留了微小间隙，既可以抵消型材切割产生的尺寸公差，也能在需要的时候垫入薄防震橡胶垫，缓冲设备运行时的微振动，避免钣金和型材硬接触产生异响。圆弧护边的外凸高度控制在合理范围，不会过度向外突出占用通道空间，在密集排布的自动化生产线侧边，相邻两台设备的机架间距本来就紧凑，这种低外凸的防护角不会额外挤占通行宽度。

　　结构强度上，折弯成型的L型本体本身就具备很好的刚性，两个垂直面互为支撑，哪怕受到侧向撞击，力会顺着钣金面传递到后方的型材框架上，不会出现角件直接变形脱落的情况。圆弧过渡区域没有做额外焊接拼接，整张板一体折弯成型，不存在焊缝开裂、打磨痕迹突兀的问题，表面做喷塑处理后顺滑平整，无论是设备出厂前的预装，还是后期现场改造加装，都可以直接套在已有的方管尖角位置，不需要拆解原有框架结构。

　　实际应用场景里，除了常规铝型材机架，这种防护角也大量用在仓储货架的立柱边角、电气控制柜的底部支撑角、工作台的框架外角位置。很多车间在做安全整改时，不需要更换原有框架，只需要在所有外露尖角点位加装这款角件，就能快速完成锐边防护改造，相比整根更换圆弧型材、现场包胶的方案，装配效率要高很多。建模过程中把折弯内R、材料厚度、孔位同轴度、沉孔锥度这些参数都做了关联，后续如果要衍生40系、45系规格的防护角，只需要调整贴合面内空尺寸和孔位间距，圆弧护边的成型逻辑可以直接复用，系列化拓展非常方便。
