气动三通快插螺纹接头结构设计

　　该元件属于气动管路系统中典型的三通分支连接件，主体采用T型布局，一路为外螺纹刚性接口，另外两路为快插式软管接口，主要用于在压缩空气回路中实现主管路贯通与侧向支路引出，常见于自动化装配线、包装机械、轻工设备、夹具气路、小型气动工具及实验室气源分配场景。实际布管时，设备框架内部往往需要在一条水平气路上同时向两个执行元件供气，或在气缸、电磁阀、真空发生器之间形成紧凑的分支连接，普通直通接头无法满足分路需求，而三通快插接头能够在不增加额外转接块和过多管段的情况下完成管路分叉，减少泄漏点并压缩装配空间。

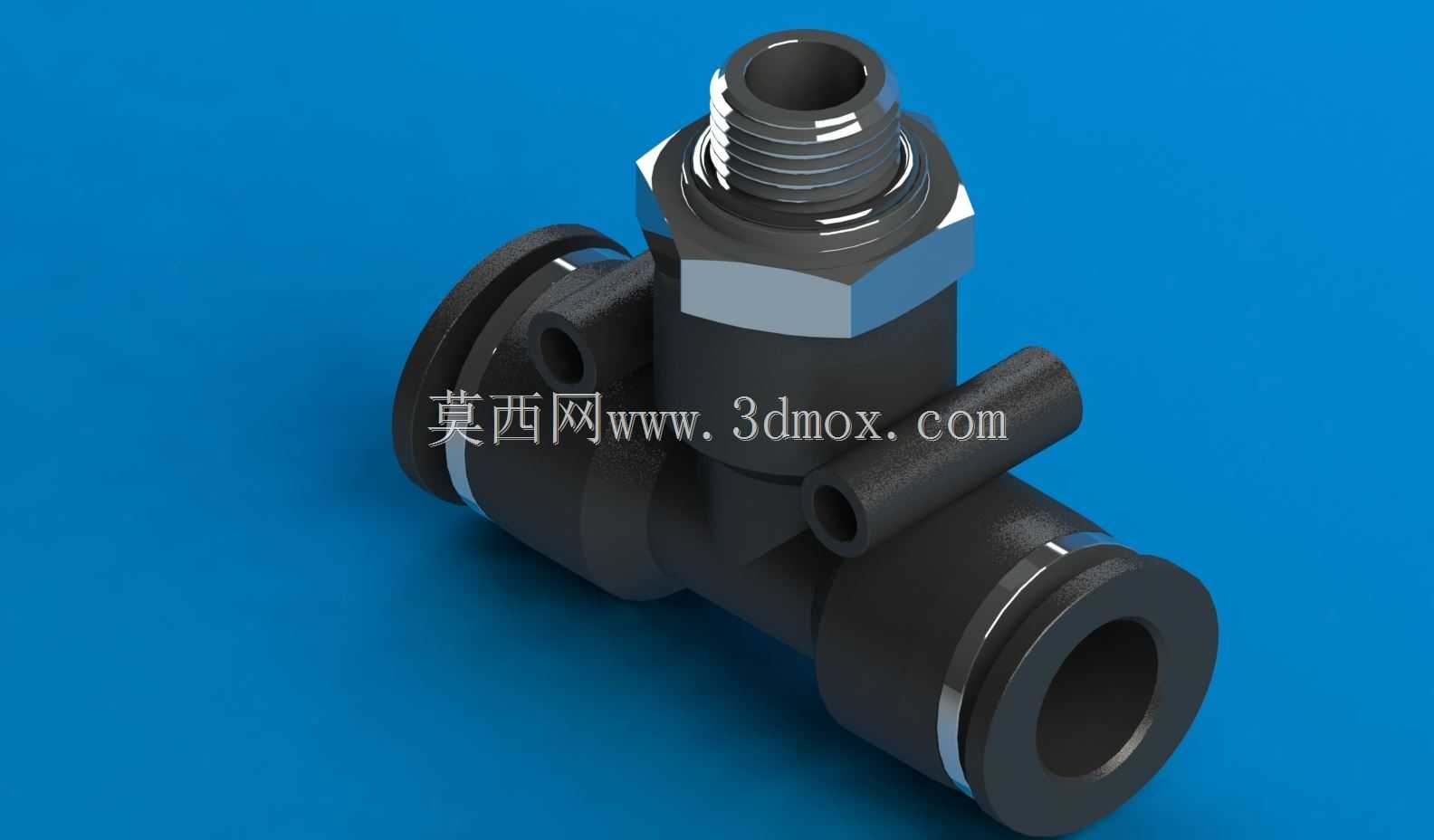

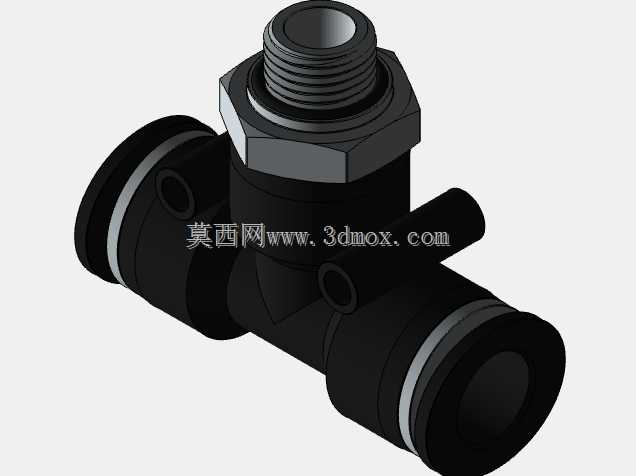

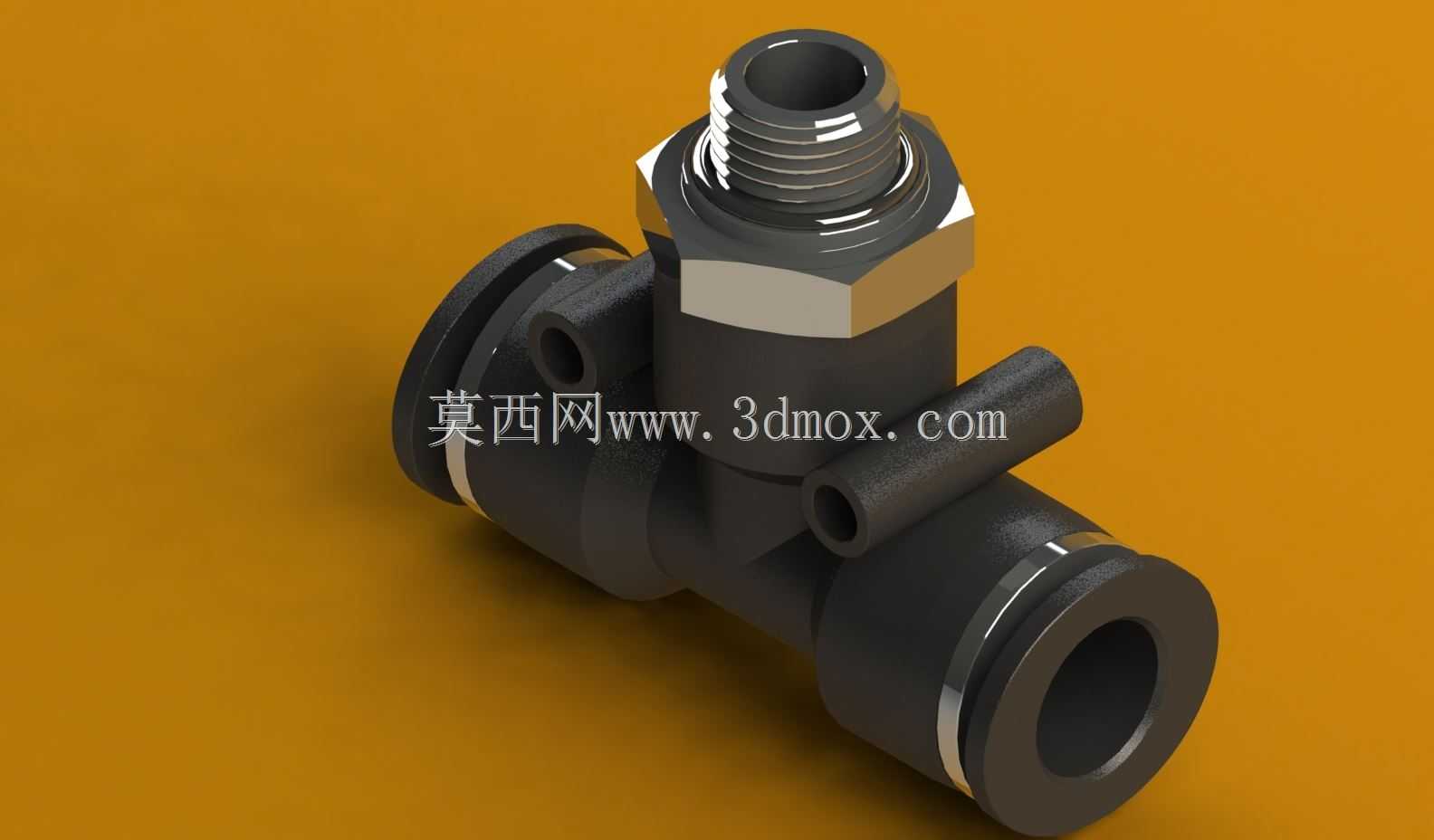

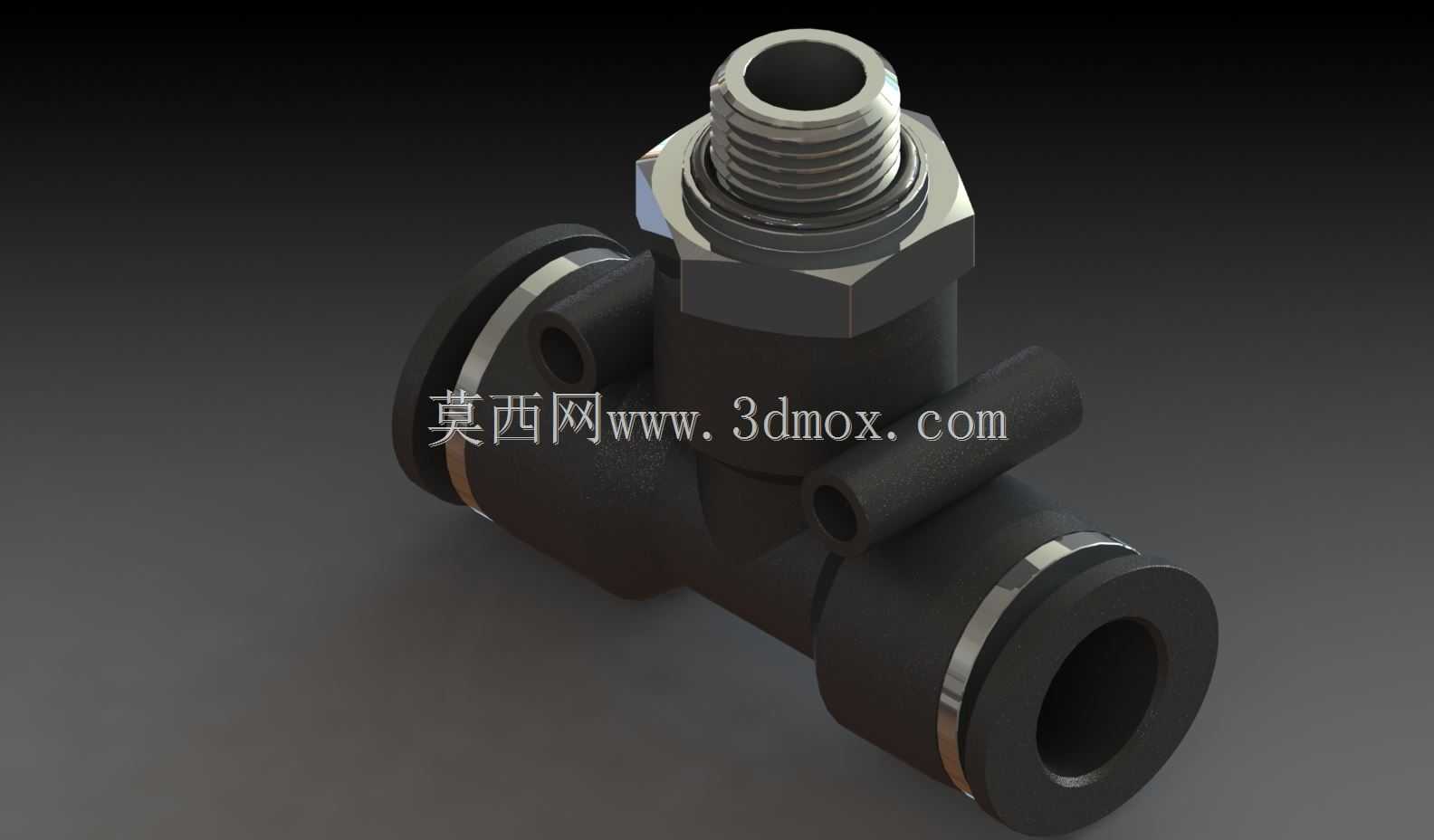

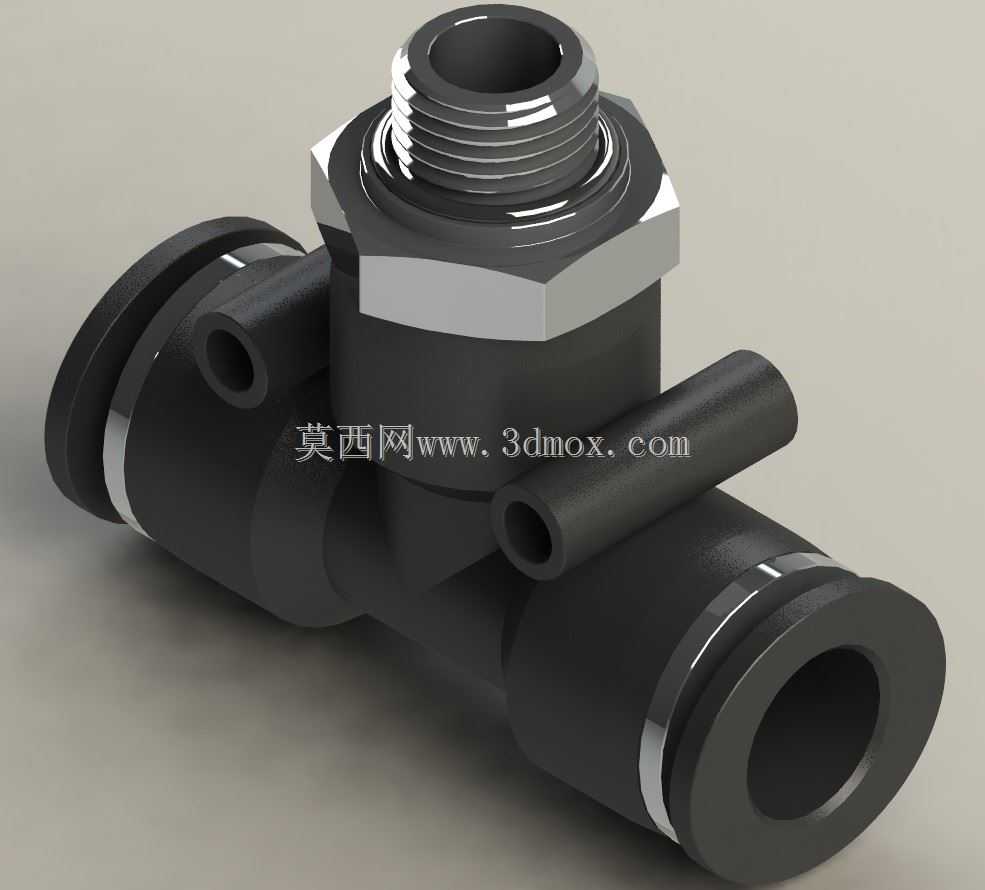

　　从结构上看，中间螺纹端承担与阀板、气缸端盖、气源处理件或金属基座连接的任务，端部外螺纹配合六角锁紧面，安装时可通过扳手施加稳定扭矩，保证螺纹啮合到位。六角区域下方的台阶面用于贴靠密封端面，实际选型时需结合密封形式判断是采用端面密封圈还是螺纹密封带。模型中螺纹段、六角体和主体流道之间过渡清晰，能够反映金属嵌件与塑料本体结合后的外部轮廓，也便于在整机三维布置中检查扳手操作空间。

　　两侧快插接口采用推入式连接思路，软管插入后由内部卡爪抱紧管外壁，释放卡套或按压释放环即可拆管，适合频繁调整气路的设备调试阶段。接头主体外形以黑色工程塑料质感呈现，表面包含加强过渡圆角和接口端部金属装饰环，快插口端部的环形结构对应现实中的释放圈与导向口。建模时需要重点保证三条接口轴线的相对位置：两侧快插接口同轴布置，形成贯通流道；中部螺纹接口垂直于该轴线，构成标准T形三通。这样的几何关系在装配校核中非常关键，若轴线偏移或接口角度错误，软管会出现强行弯折，长期运行后容易产生应力发白、漏气或脱落。

　　安装边界方面，螺纹端后方的六角尺寸决定扳手回转空间，布局时不能仅按接头本体最大外轮廓留孔，还要考虑手指或开口扳手进入、旋转以及软管最小弯曲半径。两侧快插口前方应保留直管插入行程，避免管口刚离开接头就接触钣金边缘或线束，导致卡爪不能完全咬合。对于贴近安装板的位置，需要核算接头主体高度、螺纹有效旋合长度和锁紧后剩余间隙；对于密集阀岛区域，则要关注相邻接头之间的管间距，保证软管插拔时互不干涉。

　　流道设计上，这类接头不以大流量精密调节为目标，而是追求低压损、快速连接和可靠密封。T型交汇处应避免急剧截面突变，使压缩空气从螺纹端进入后可较顺畅地分配到两侧软管，或由两侧支路汇合后输出。软管内径、接头通径和气缸耗气量需要匹配，若执行元件动作频率高、缸径较大，而接头通径偏小，会造成充排气时间延长，表现为气缸动作迟滞。选型时通常依据连接软管外径确定快插规格，再依据阀口或基座螺纹确定螺纹端规格，同时确认工作压力、介质温度和使用环境。

　　三维建模过程中，可将零件拆分为主体、螺纹嵌件、六角锁紧面、快插导向端、释放环及内部卡爪示意区域。外部模型用于整机布置时，应准确表达最大外径、接口长度、六角对边尺寸和螺纹公称直径；用于结构展示时，则可补充内部流道、卡爪夹持区和密封面关系。该类零件虽然体量小，但在自动化设备中数量多、分布广，接头方向、安装高度和维护空间都会影响管路整齐度与后期故障率，因此在气路板设计、机架走线和夹具体布局阶段就应将其作为完整装配约束纳入检查。
