小型水下航行潜艇结构造型设计

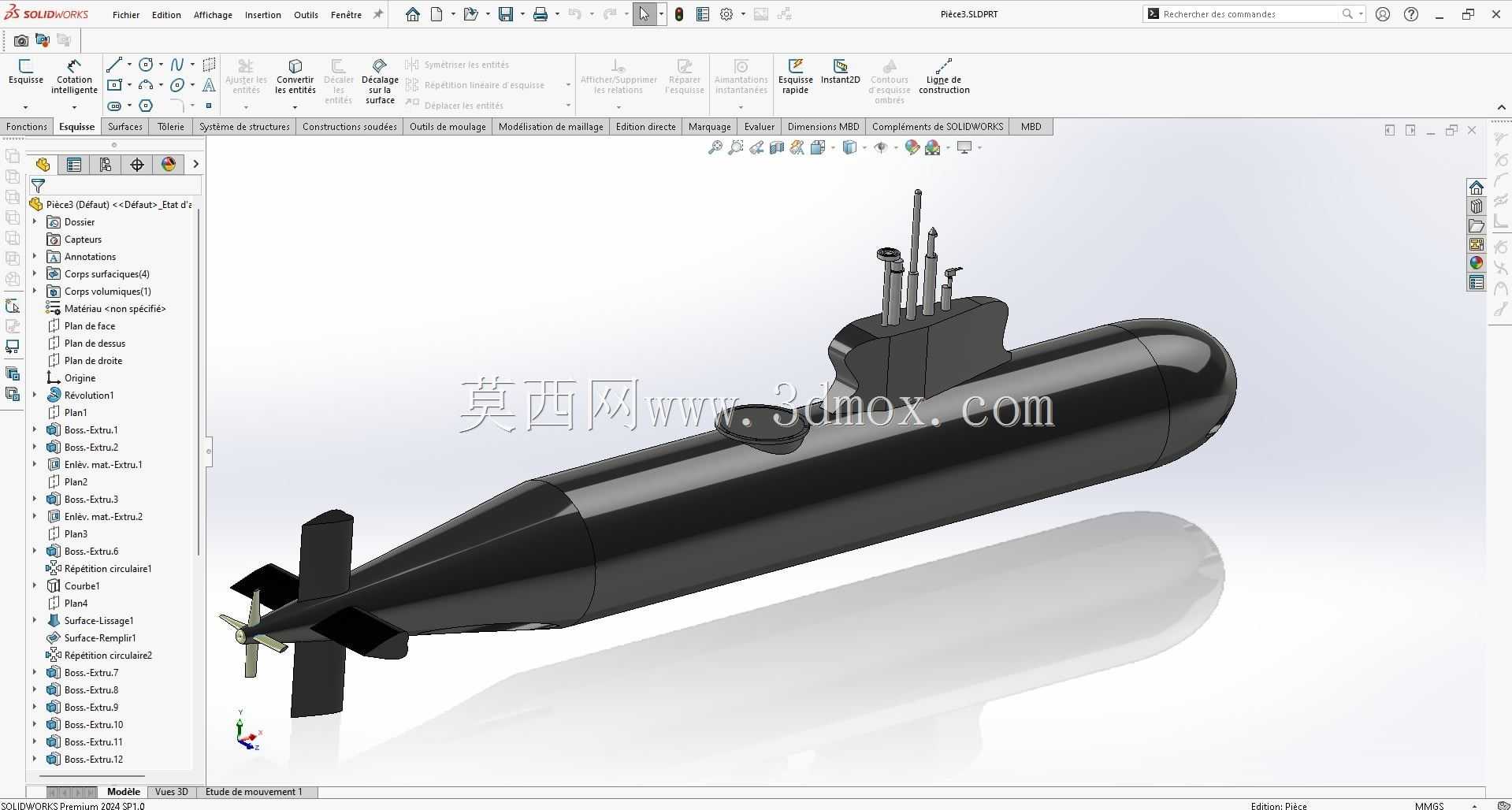

　　该三维造型围绕小型水下航行器的总体布置展开，主体采用回转体耐压壳思路进行建模，艏部为圆润过渡的椭球形端盖，中段保持较长的圆柱平行段，艉部通过多段锥面逐步收束，形成与推进、操纵部件衔接的安装区域。这种线型并非单纯追求外观完整，而是兼顾水下运动阻力、内部设备布置空间以及壳体加工成型习惯：圆柱中段可提供较稳定的设备安装基准，艏部曲面有利于减少迎流扰动，艉部收缩段则为轴系、支架和舵叶留出结构边界。

　　围壳位于艇体中前部上方，外形采用低矮流线包络，内部整合通气管、潜望镜、通信桅杆及相关升降装置的布置空间。建模时围壳与主艇体交接处需要重点处理曲面连续性，若过渡过硬，在水流经过围壳根部时容易形成明显分离和附加阻力；若根部圆角过大，又会压缩甲板区域并影响周边附件布局。围壳顶部的多根桅杆按不同功能高度和直径区分，底座保留与围壳顶板贯通的安装关系，便于后续在详细设计中继续补充密封、导向和升降机构。

　　艉部采用十字形操纵面布局，垂直舵与水平稳定翼从锥段末端向外延伸，舵板厚度沿展向和弦向做简化收敛，根部与艇体尾锥形成固定连接面。该布置的优点是结构直观、操纵逻辑清晰，垂直方向舵面控制航向，水平舵面参与纵倾和深度调节；在三维建模中，舵面与尾锥的相贯区域需要保留足够实体厚度，避免后续工程拆件时出现薄壁或零厚度面。尾部螺旋桨位于舵面之后的轴线上，桨叶与桨毂分开表达，桨轴从尾锥中心引出，轴线与主艇体中心线重合，便于校核推进器与舵叶、尾支架之间的间隙。

　　艇体上表面还设置了小型舱盖类凸起，位置靠近围壳前方，可作为人员出入、设备检修或管路阀件操作区域的外形表达。虽然该模型偏向方案展示和结构外观验证，但在建模阶段仍需关注这类附件与主壳的开孔关系：真实潜艇设计中，任何贯穿耐压壳的部位都涉及加强围壁、密封座和检修空间，外形凸起不能脱离内部结构孤立存在。艇体底部保持相对简洁，有利于布置压载水舱、电池组、配重块或传感设备，也方便后续增加支撑工装、运输托架等外围设施。

　　从尺寸边界看，这类小型潜艇模型的核心控制尺寸包括总长、最大直径、围壳高度、尾舵展宽和螺旋桨直径。总长决定回转空间与码头停放条件，最大直径影响内部舱段划分和运输限制，围壳高度会改变整体高度包络，尾舵展宽则关系到靠泊、坞墩布置和尾部分段吊装。螺旋桨后方应保留一定安全距离，防止装配、搬运或台架展示时桨叶触碰支撑物；舵面外缘也应纳入最大外形尺寸，而不是仅以主艇体直径作为边界。

　　设计过程中，主艇体适合通过旋转或多截面放样生成基础实体，再对艏艉线型进行曲率检查；围壳、舵叶和桅杆可作为独立部件装配，便于后续调整位置、替换细节或输出工程图。曲面交接处应避免多块碎面重叠，尾部轴系区域要保持中心线参考明确，螺旋桨桨叶则需注意圆周阵列后的几何一致性。对于教学演示、概念方案展示或水下装备结构学习而言，该模型能够较完整地呈现潜艇外形组成、推进操纵关系和主要安装边界，也为进一步细化耐压舱段、压载系统、舵机传动和尾轴密封提供了清晰的三维基础。
