HBV-5M1825广角USB摄像头模组结构

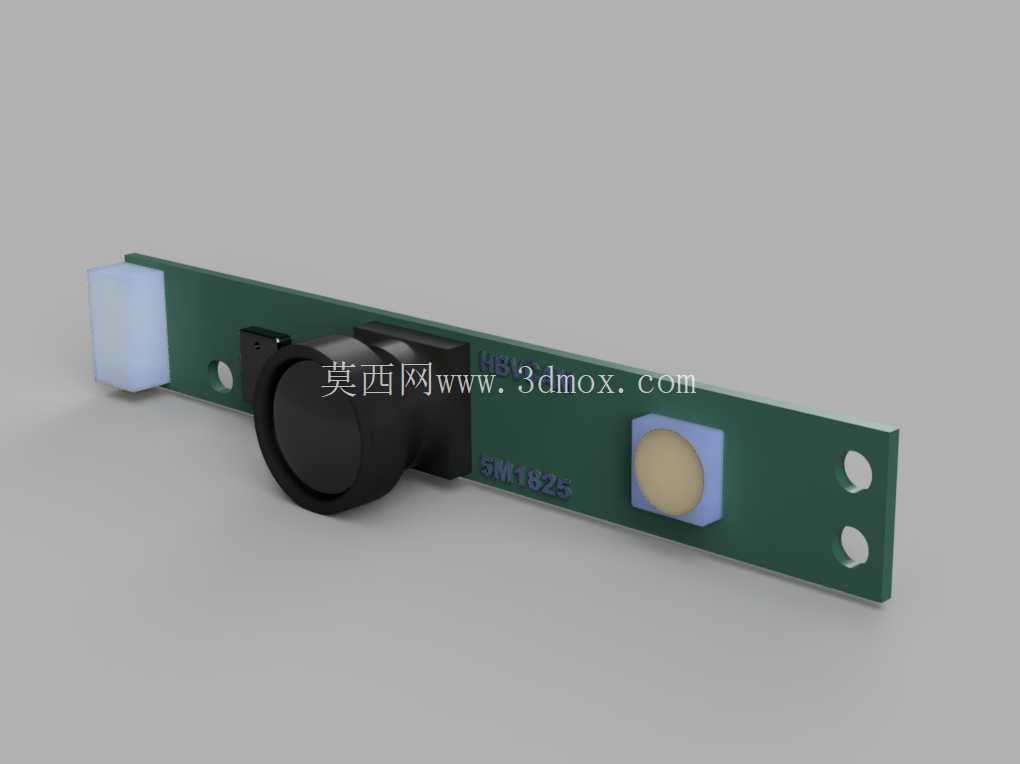

　　做嵌入式视觉集成项目的工程师大多碰到过摄像头选型的坑，要么镜头视场角不够覆盖检测工位，要么模组安装尺寸和设备预留空间冲突，要么成像分辨率满足不了细节识别需求，这款500万像素广角USB摄像头模组的结构设计，刚好踩中了多数小型视觉集成场景的实际需求点。先从安装边界说起，整个模组采用长条窄边PCB布局，板身宽度控制在极小范围内，两端预留了标准圆形安装孔，孔位间距匹配常见的嵌入式设备安装位，不管是集成在自助终端的面板内侧、智能门禁的采集窗口后方，还是工业检测设备的工位支架上，都不需要额外做转接板，直接用M2规格的螺丝就能完成固定，板身厚度加上镜头凸起的总高度，刚好适配多数设备外壳预留的10mm以内的安装空腔，不会出现镜头顶到外罩或者PCB和内部其他元件干涉的问题。

　　镜头部分采用160度大视场角设计，搭配OV5640感光芯片，输出分辨率可达2592×1944，这个参数组合不是盲目堆规格，而是针对近距离大视场的采集场景做的匹配：比如自助终端的二维码扫描区域，160度视场角不需要用户刻意调整手持码的位置，在离镜头10到30厘米的距离内就能完整覆盖A5幅面的区域，500万像素的分辨率足够识别纸质码、屏幕码的细微纹理，不会因为分辨率不足出现识别卡顿；再比如小型工业设备的工位状态检测，安装在设备内部上方的模组，单颗就能覆盖整个工位的操作范围，不需要布置多颗摄像头，能省下不少布线和主控接口的成本。

　　模组上的元件布局也做了工程化的优化，感光芯片和镜头座做了居中同轴设计，安装时不需要额外调整光轴偏移，镜头座采用标准M12接口底座，如果后续需要更换不同焦距的镜头，直接拧下原有镜头替换即可，不需要重新焊接或者调整PCB位置；PCB两端的补光灯元件采用对称布局，分别是暖色调和冷色调的补光LED，在光线不足的环境下，两颗补光灯能形成均匀的漫反射补光，不会在采集面形成局部反光点，比单颗补光灯的照明均匀度提升很多，而且补光灯的供电和摄像头主控做了同板集成，不需要额外外接补光驱动板，进一步压缩了整体安装空间。从电路结构的布局来看，所有贴片元件都布置在PCB的背面，正面只保留镜头座和补光灯，这样的设计一方面避免了元件凸起影响安装贴合度，另一方面在做外壳密封的时候，正面平整的结构更容易贴装防尘防水的透明镜片，不需要给其他元件预留避让空间。USB接口采用板载直插式设计，接口位置在PCB的一端边缘，接线时可以直接插标准USB排线，不需要额外焊接引线，接口的固定焊盘做了加大处理，经常插拔也不会出现焊盘脱落的问题，适合需要经常拆装维护的设备场景。实际选型的时候，很多工程师容易忽略镜头的畸变问题，这款模组的广角镜头在设计时已经做了基础的畸变校正匹配，边缘画面的桶形畸变控制在可接受范围内，做普通的图像采集、二维码识别、人脸抓拍场景时，不需要额外做复杂的畸变校正算法处理，能减少不少软件开发的工作量。如果是用在高精度尺寸检测的场景，也可以通过标定进一步校正残余畸变，模组的机械基准面很平整，标定时只要以PCB安装面为基准，就能快速建立统一的坐标体系，不会因为模组本身的平面度误差影响标定精度。

　　再看使用场景的适配性，不管是商用的自助收银设备、智能快递柜的取件码采集区，还是家用的智能可视门禁、小型机器人的视觉导航模块，或是工业场景里的小型设备状态监控、流水线小件产品的外观初检，这款模组的尺寸和性能都能覆盖，不需要做大幅度的结构修改就能直接集成，相比大尺寸的工业相机，它的成本更低、占用空间更小，相比普通的低像素摄像头，它的分辨率和视场角又能满足多数识别类场景的需求。设计时还考虑到了电磁兼容的问题，PCB上的主芯片周围做了完整的接地覆铜，USB信号线做了差分等长处理，在靠近电机、继电器这类强电磁干扰的设备内部安装时，不会轻易出现画面花屏、传输断连的问题，这一点很多低成本摄像头模组都没做处理，实际装到工业设备里经常出问题，这款模组的布线设计刚好规避了这类常见的工程问题。
