八毫米微型步进驱动电机结构

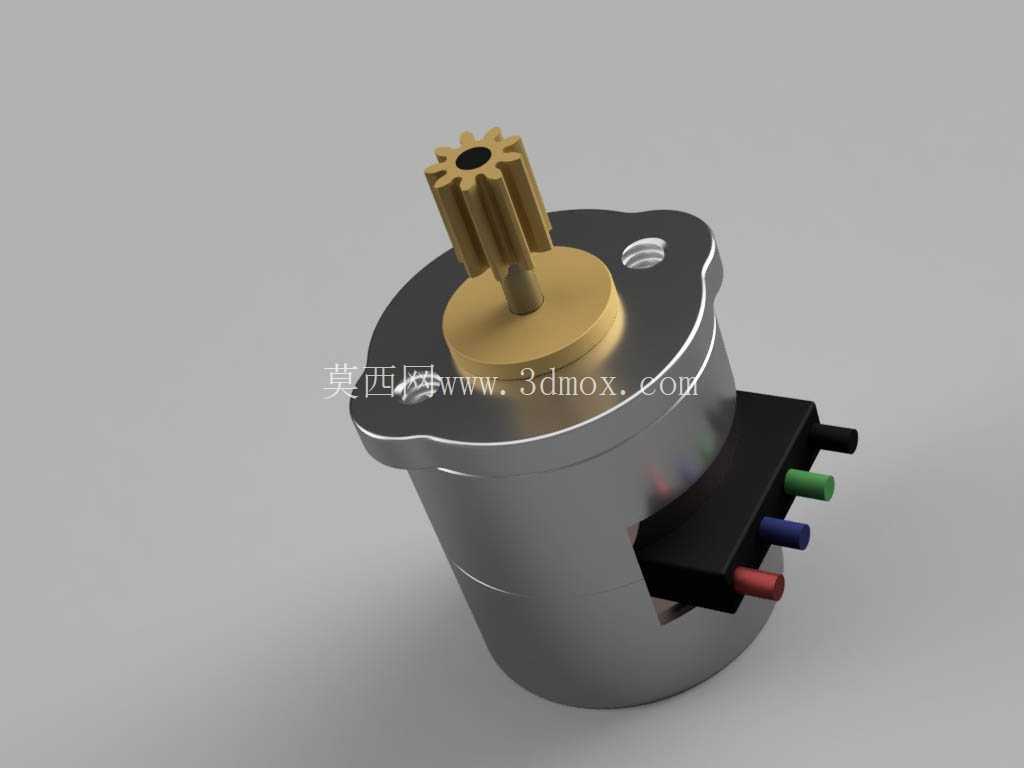

　　这款微型步进驱动元件面向空间受限的精密执行机构设计，主体采用圆柱形金属外壳，直径控制在8毫米量级，适合嵌入便携式仪器、光学调节机构、小型阀门驱动、医疗采样装置以及消费电子内部的微调组件中。与常规工业步进电机相比，它的核心价值不在于输出大扭矩，而在于在极小安装空间内提供可重复的角位移控制，并通过前端齿轮轴将步进运动传递给外部减速或啮合机构。

　　从实际装配角度看，电机外壳承担磁路闭合、内部定子定位和外部安装基准三重作用。圆柱侧壁保持连续光滑形态，便于在套筒、夹持座或注塑支架中进行径向定位；上端异形法兰盘带有安装孔，能够通过螺钉或定位柱限制电机周向转动，避免输出轴受载时整机跟转。法兰轮廓并非完整圆形，而是根据周边避让需求形成局部切边，这一处理在紧凑设备中很常见，可减少与相邻壳体、线束或传感器之间的干涉。

　　输出端采用金属齿轮轴结构，齿轮位于轴端，齿形沿轴向延伸，适合与小模数齿条、塑料齿轮组或减速轮系直接啮合。齿轮与轴段采用一体化表达，有利于在三维布局阶段检查啮合中心距、齿顶圆边界以及装配插入路径。轴根部设置金色圆盘状衬套区域，既表现端盖与转轴之间的支撑过渡，也提示设计中需要关注轴向窜动、径向间隙和摩擦阻力。对于微型电机而言，端部支撑结构的尺寸虽然很小，却会直接影响启动扭矩、回程间隙和运转平顺性。

　　侧部接线座采用黑色块状连接器造型，三根不同颜色的引线端子分别对应绕组相序或驱动信号接线。建模时保留端子伸出长度和颜色差异，可帮助电气工程师在设备布线阶段确认插接方向、线束弯曲半径以及焊点操作空间。接线座从圆柱壳体侧面凸出，是整机外形包络中不可忽略的部分；在进行机箱内腔设计时，不能只按8毫米圆柱直径预留空间，还必须把侧向连接器高度、端子末端间隙和线束插拔行程纳入安装边界。

　　该类电机的典型应用不是连续高速旋转，而是按脉冲指令完成小幅、定量、可保持的角度动作。例如在小型流体控制装置中，它可以带动阀芯旋转或直线进给，实现开度调节；在光学设备中，可用于透镜位置微调、光阑切换或快门辅助驱动；在微型锁止机构中，齿轮输出端可驱动锁舌、凸轮或摆杆完成位移动作。由于体积小，整机对负载惯量、摩擦扭矩和传动效率较敏感，因此配套齿轮副应优先选用小模数、低摩擦、轻量化材料，并在结构上减少偏载。

　　三维设计时需要重点核对几条边界：一是圆柱本体与安装孔之间的同轴关系，法兰孔位应保证电机装入后输出轴与被驱动齿轮中心对齐；二是前端齿轮的齿顶圆与周边护罩之间要保留安全间隙，防止运行中擦碰；三是侧面接线座与安装壁之间需留出插头和导线弯折空间；四是电机轴向长度会影响堆叠设备的层间距，端部齿轮高度也要计入整机高度包络。若设备存在振动或冲击，固定方式不宜仅依赖接触面摩擦，应通过法兰孔、压板或弹性夹持套形成可靠约束。

　　模型在外观上区分了金属壳体、金色端盖衬套、黑色接线座和彩色端子，便于在装配评审中快速识别材料分区和功能区域。壳体表面采用简洁圆柱面，没有多余散热筋，这也符合微型低功率驱动元件的特征；热量主要通过外壳向安装支架传导，因此在高频次动作场景下，可让金属安装座与圆柱外壁保持较大接触面积，以提高热传导能力。

　　从选型和结构配合来看，8毫米直径电机适合作为轻载精密动作的末端驱动源。设计人员在使用该结构时，应把电机本体、输出齿轮、接线连接器和固定法兰作为一个完整包络来校核，而不是单独关注圆柱直径。通过合理布置啮合齿轮、预留接线空间并提高安装同轴度，可以让这类微型步进元件在狭小机构中实现稳定的分步驱动和位置保持。
