PNC系列气动顶升气缸结构设计

　　该气动顶升执行件的结构建模围绕产线重载举升、工装夹具顶推、工位工件抬升等实际工况展开，系列覆盖32、40、50、63、80、100、125、160、200、250、320共十余种缸径规格，可适配从轻载辅助定位到大吨位工件顶升的不同出力需求，在自动化装配线、焊接工装、物流分拣工位、重型工件上下料场景中都能作为直线举升动力单元使用。

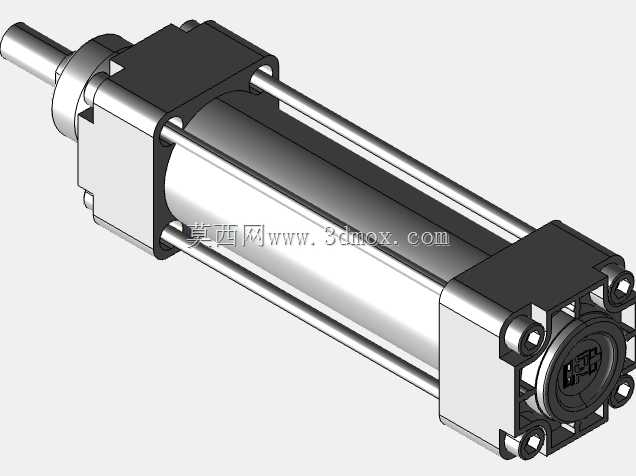

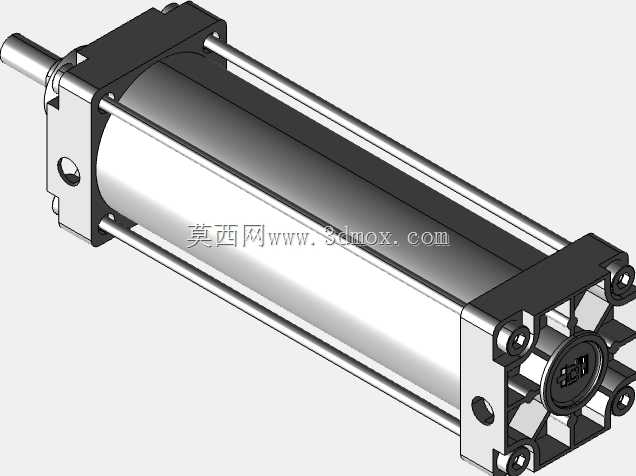

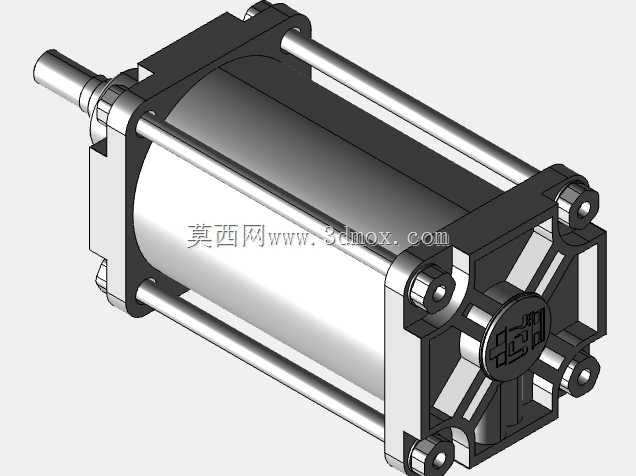

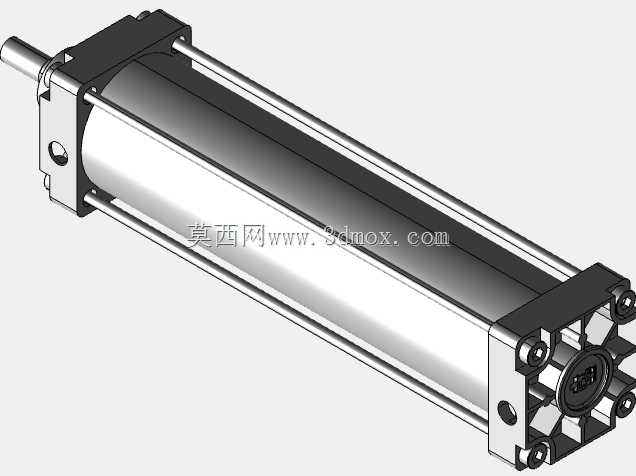

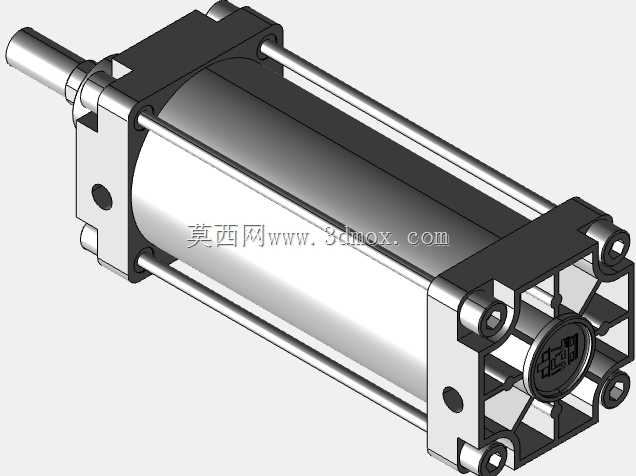

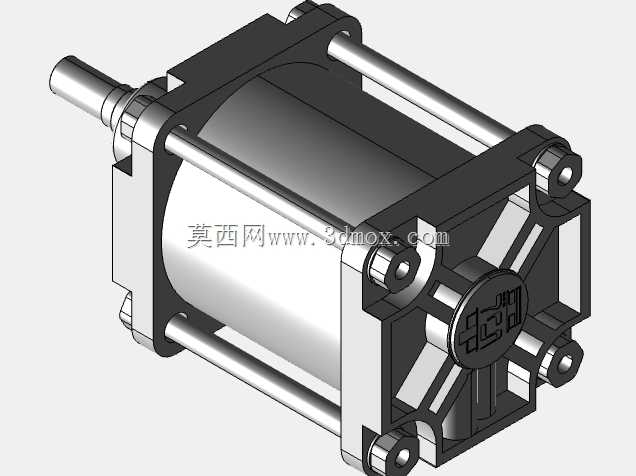

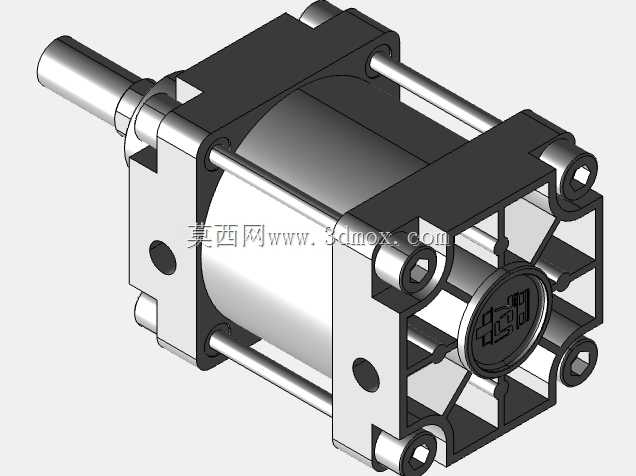

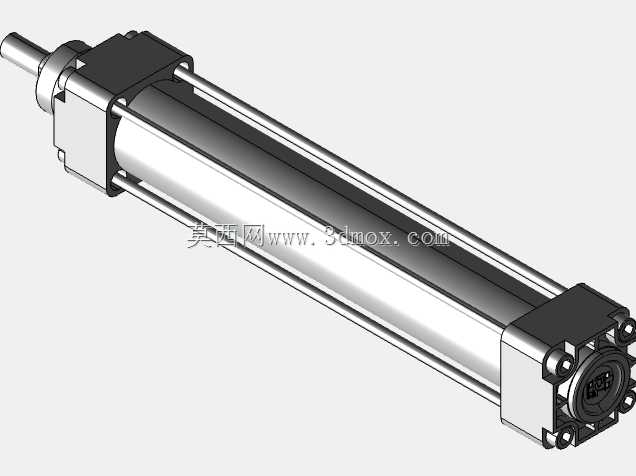

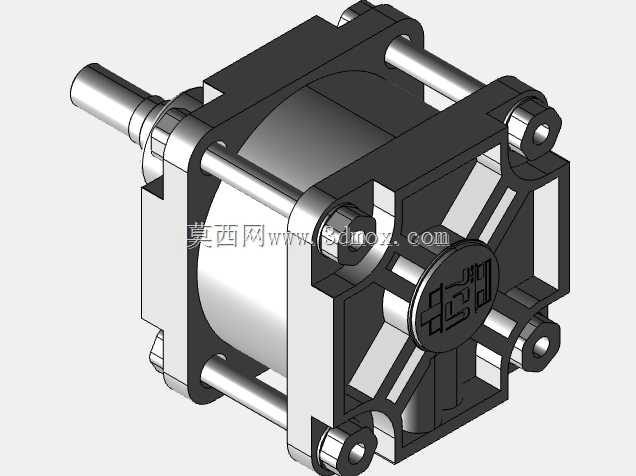

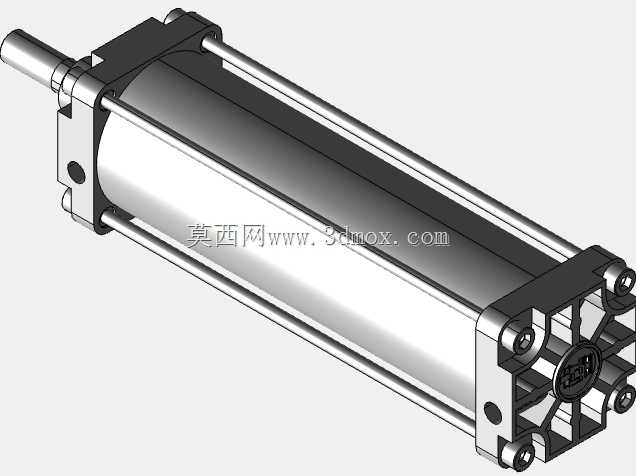

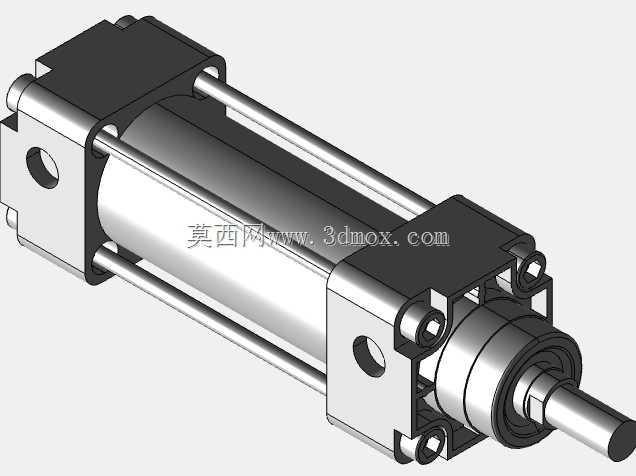

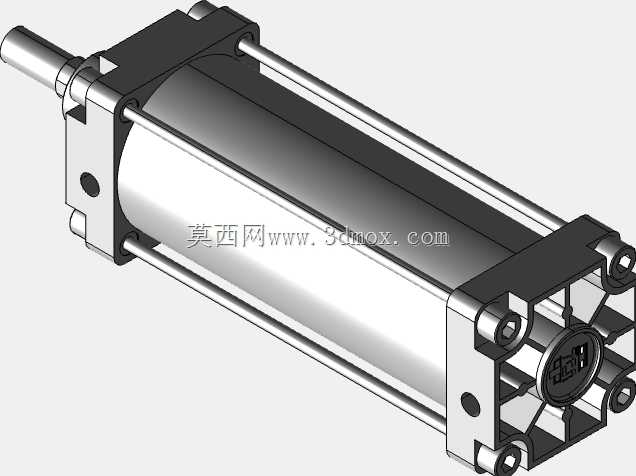

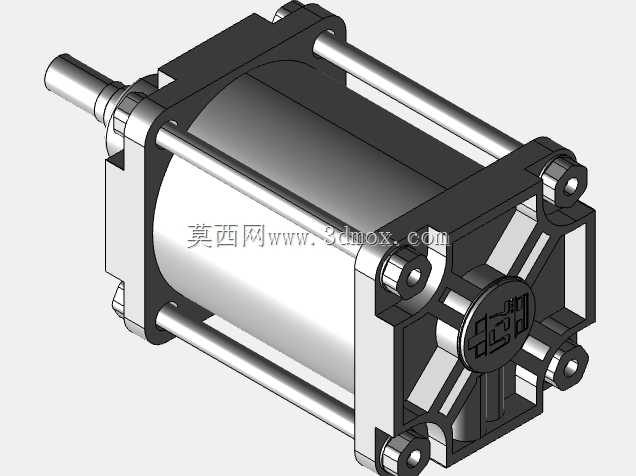

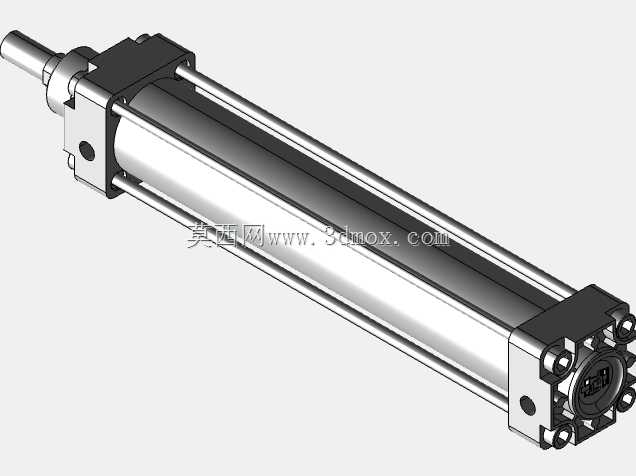

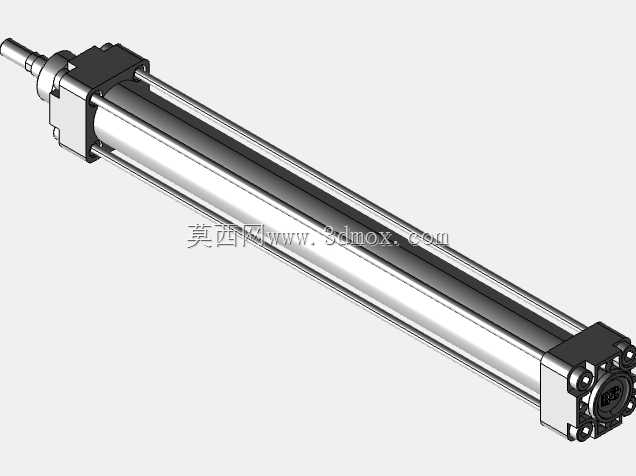

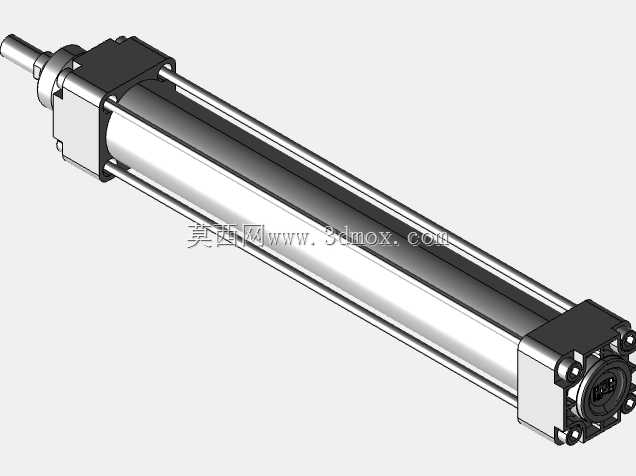

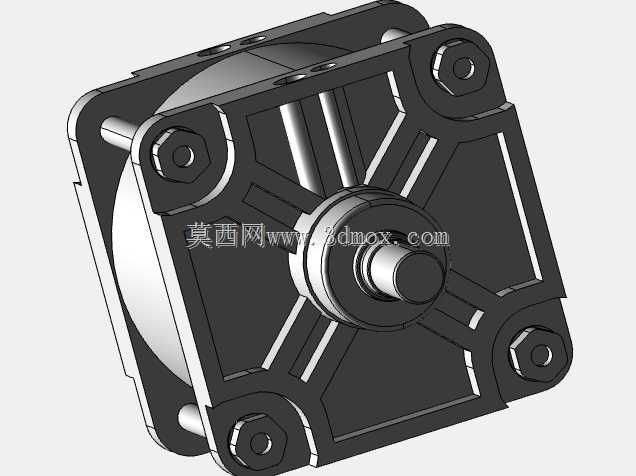

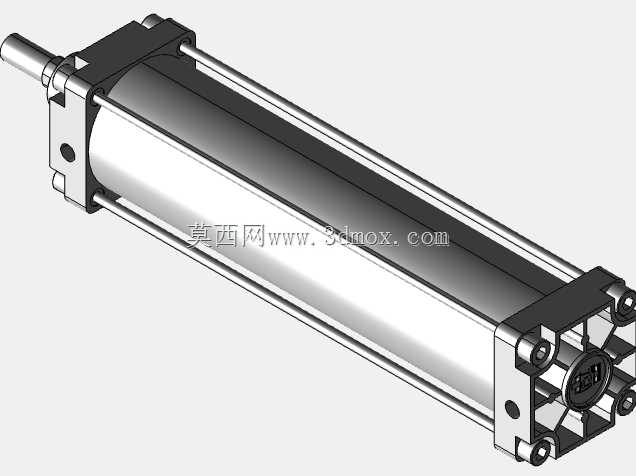

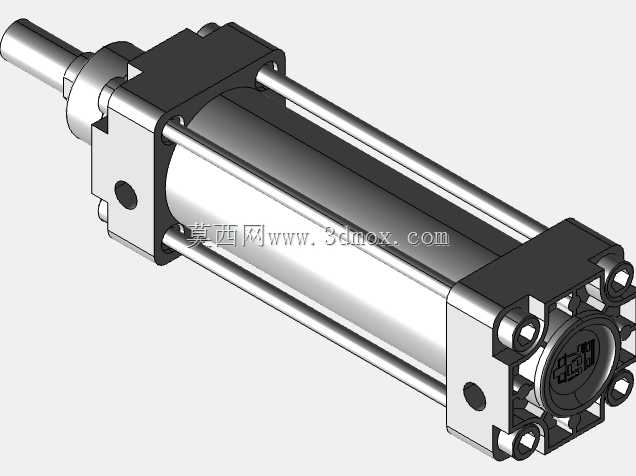

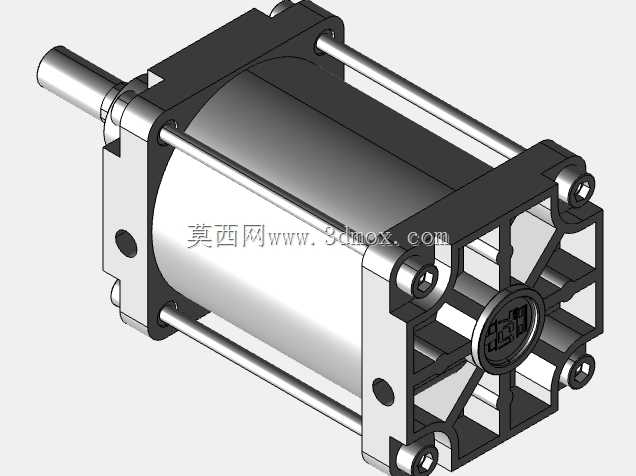

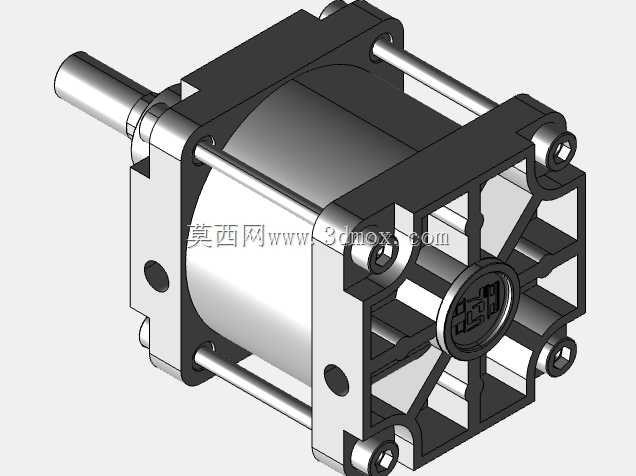

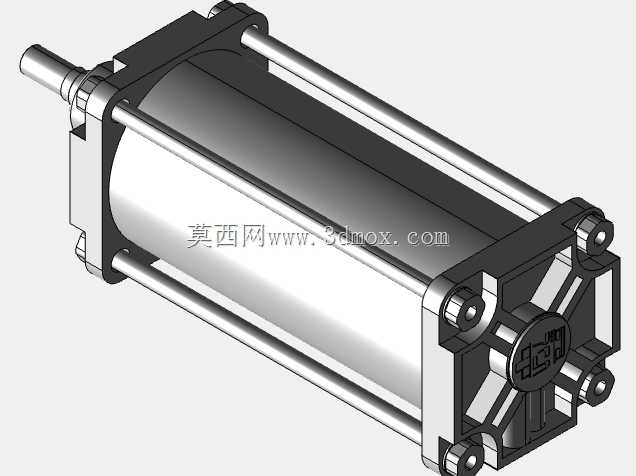

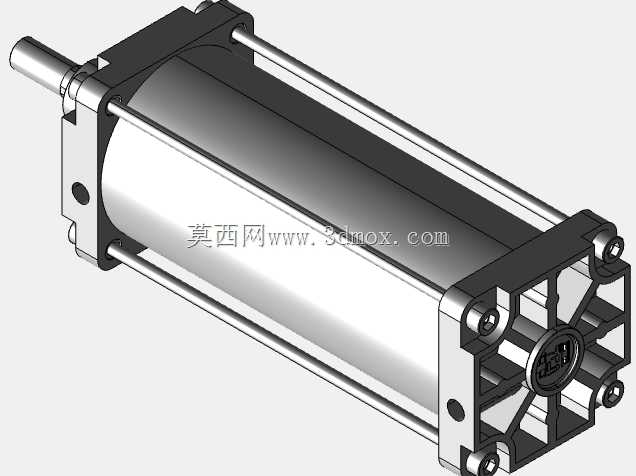

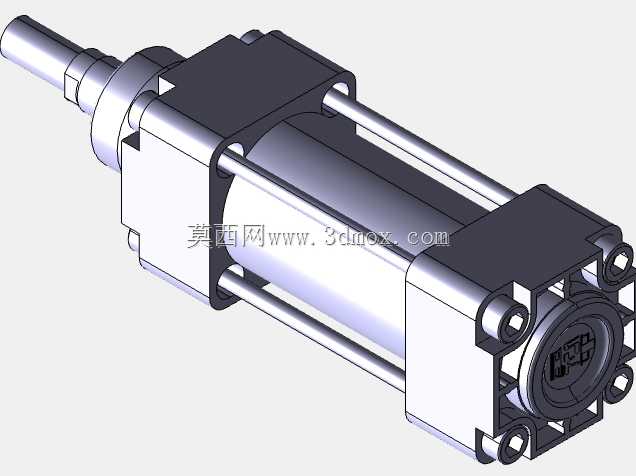

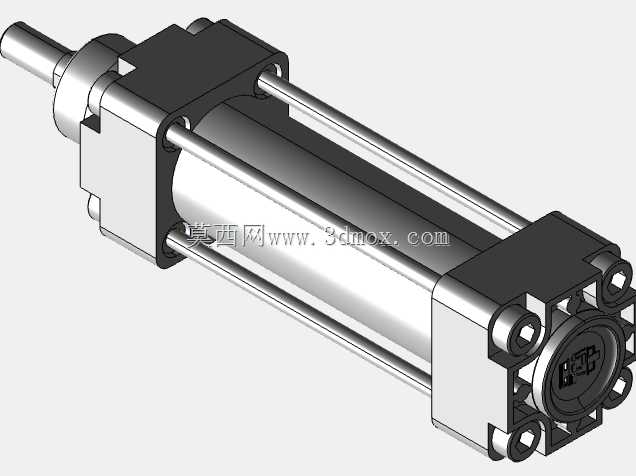

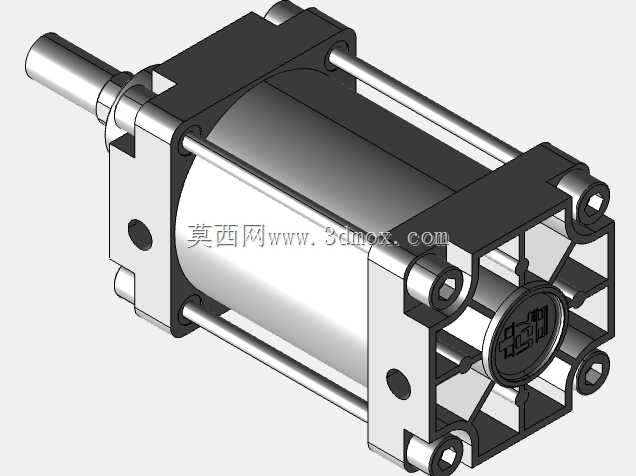

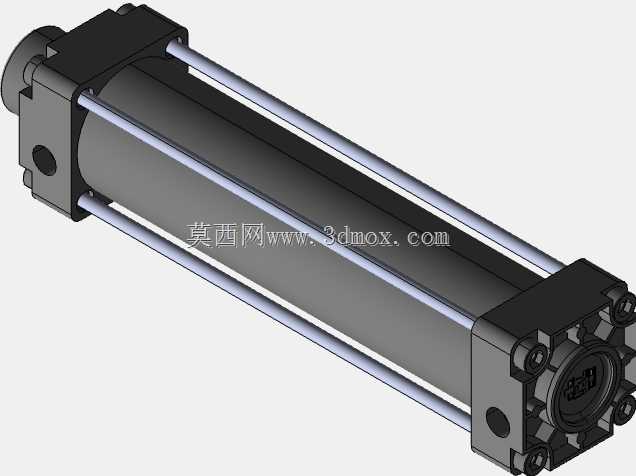

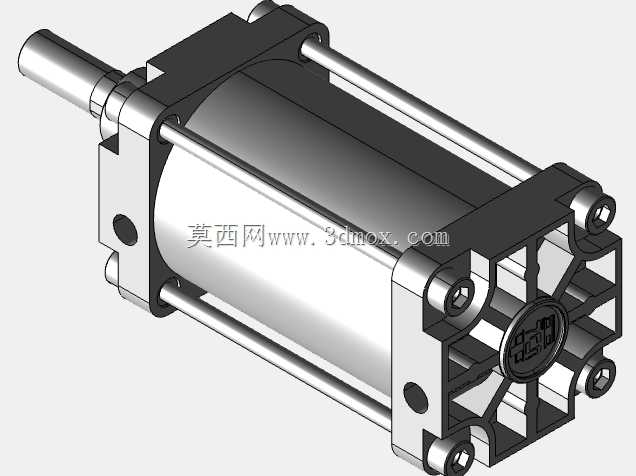

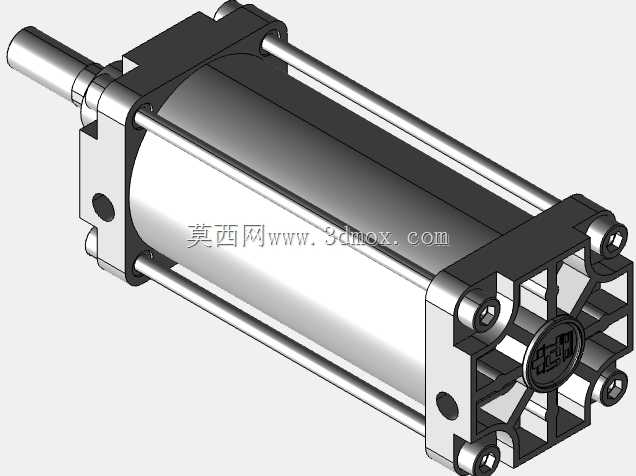

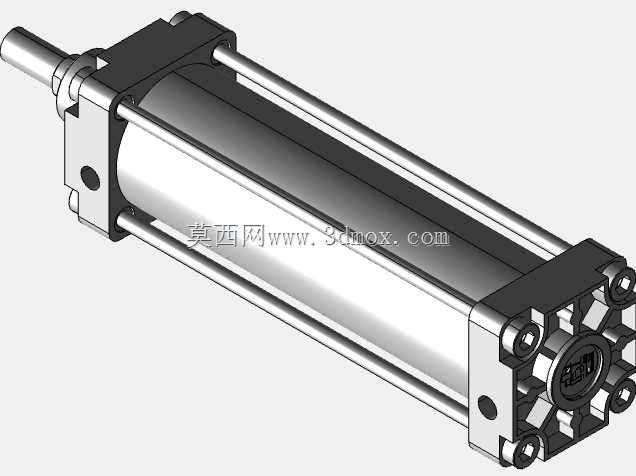

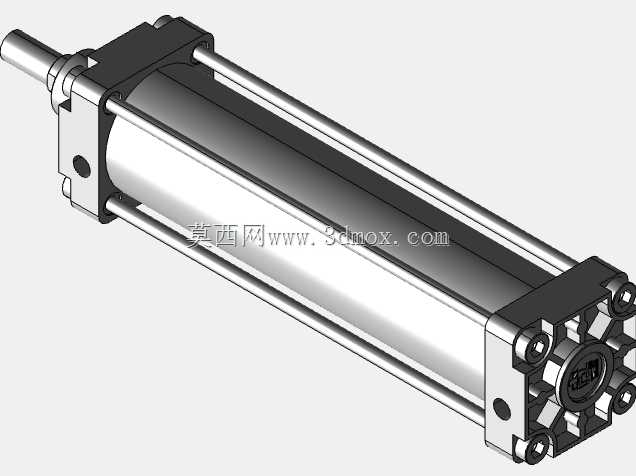

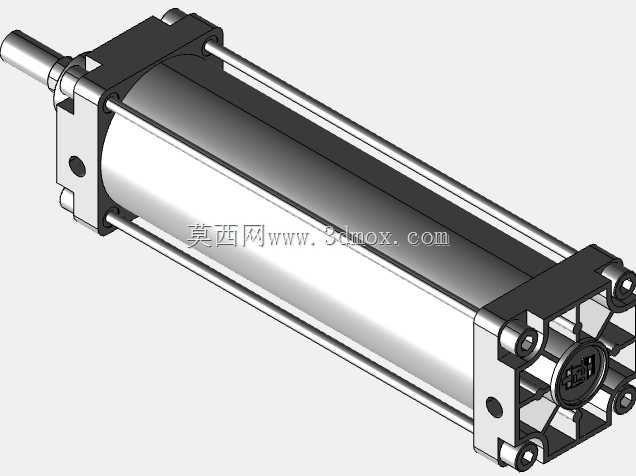

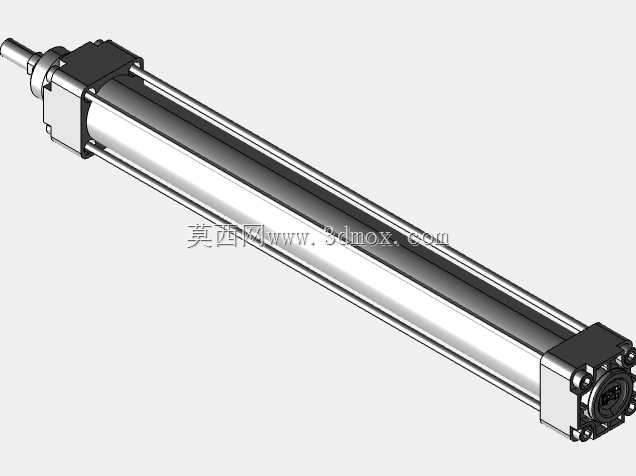

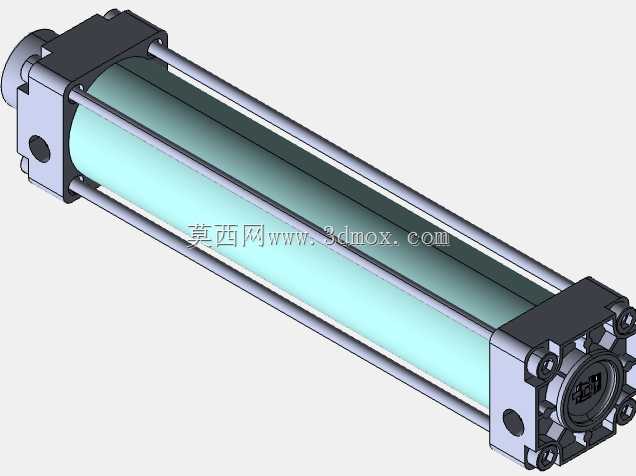

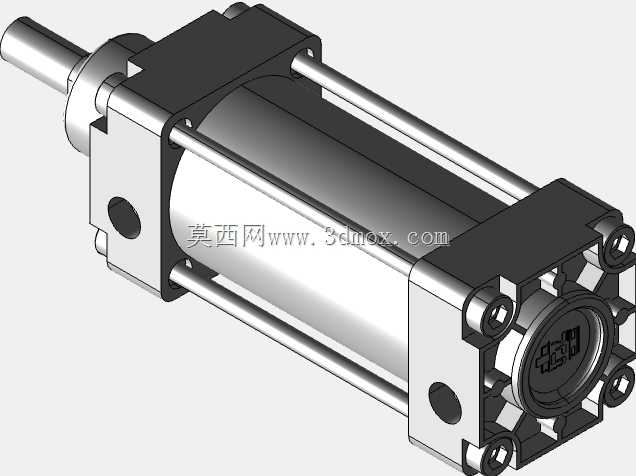

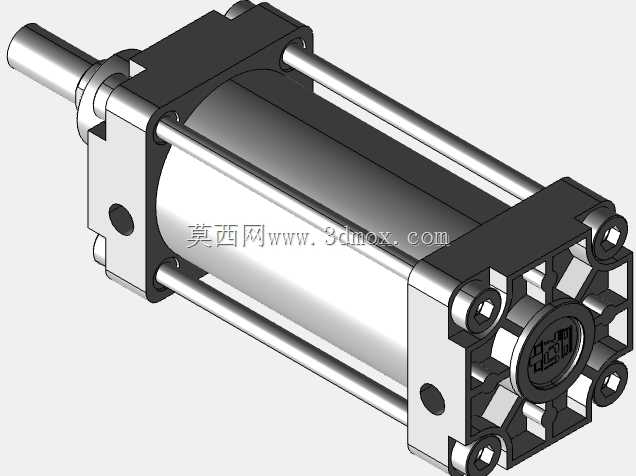

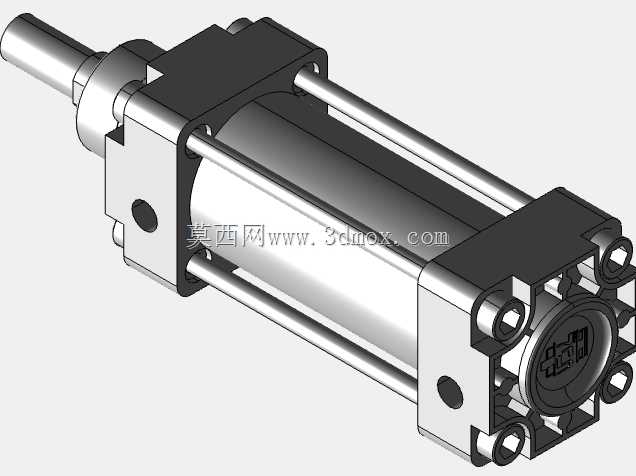

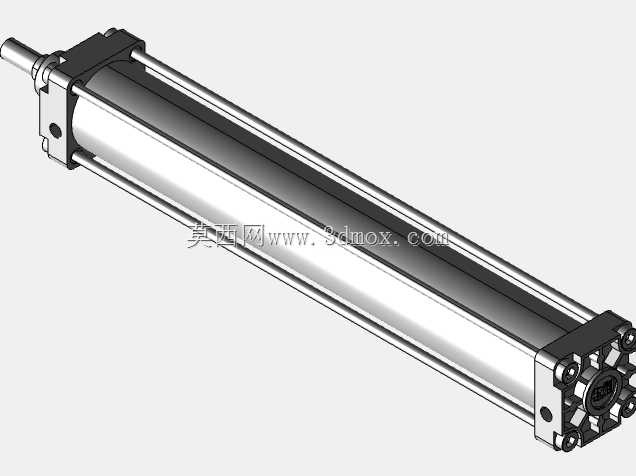

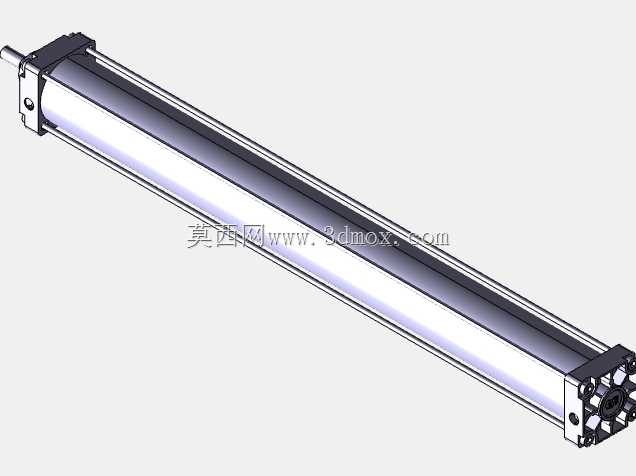

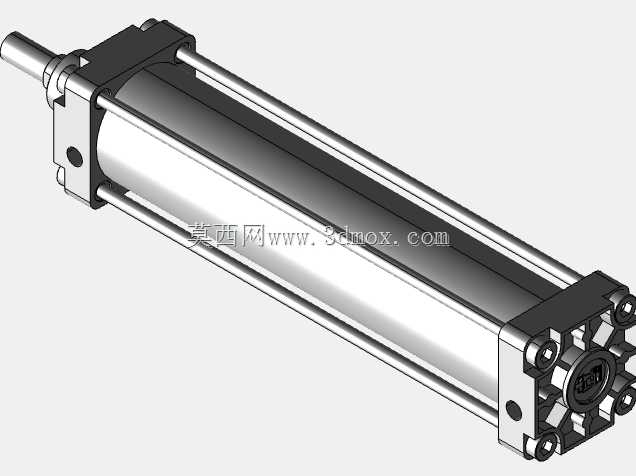

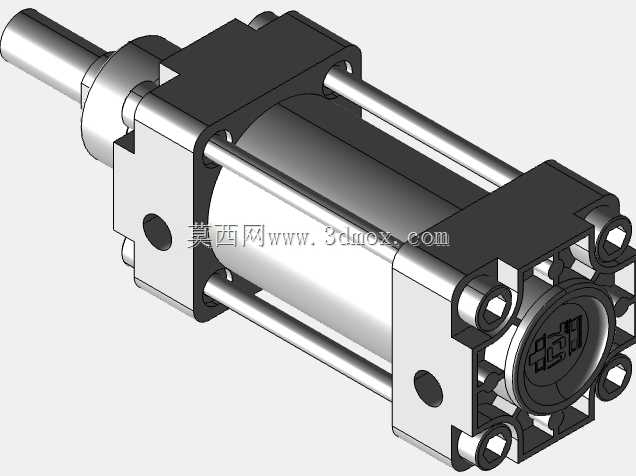

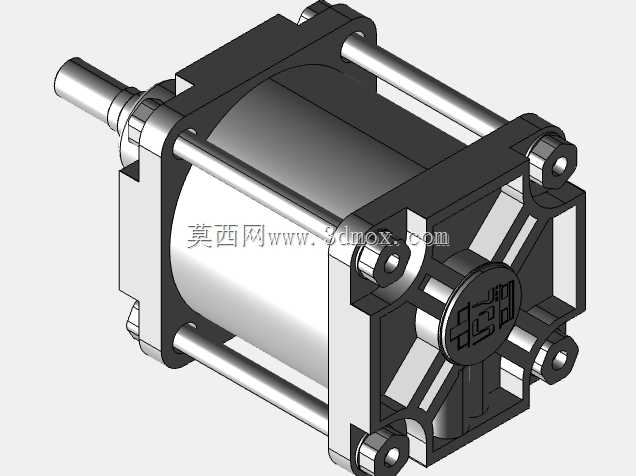

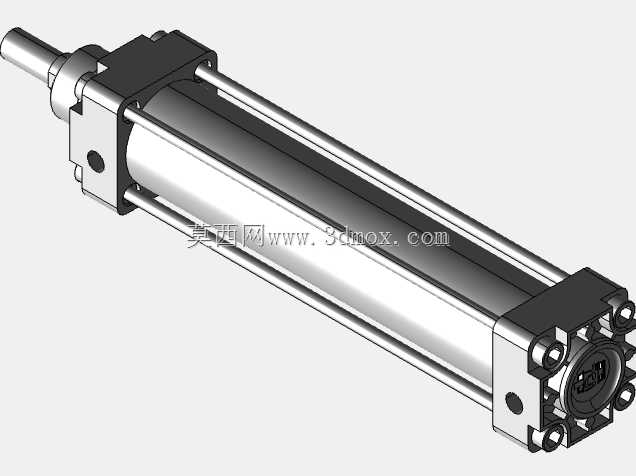

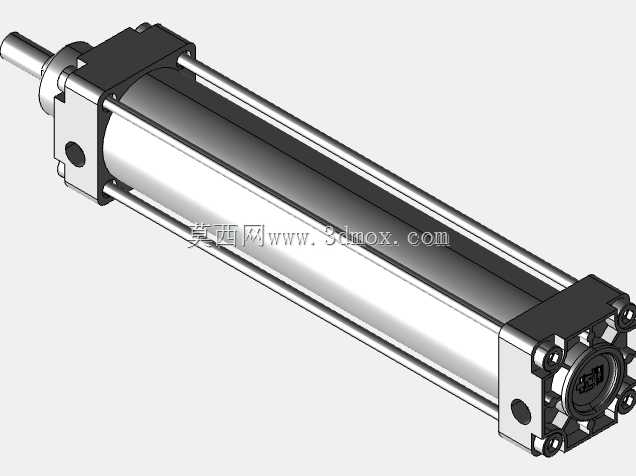

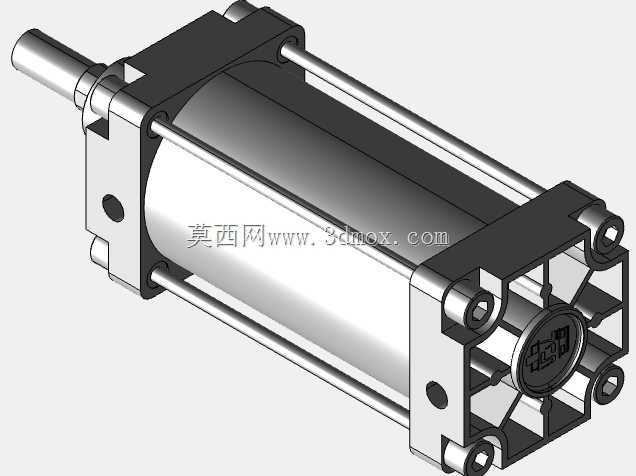

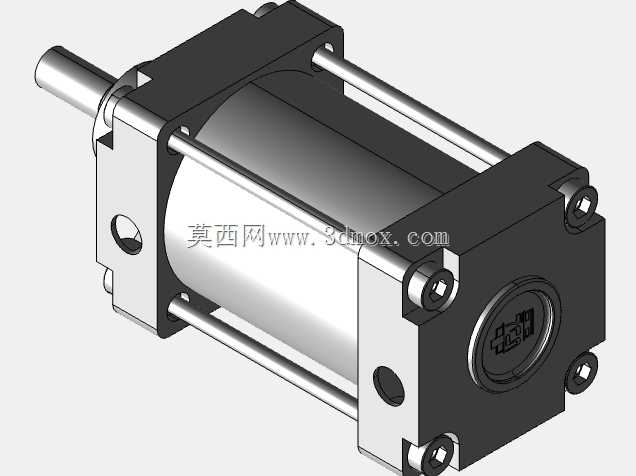

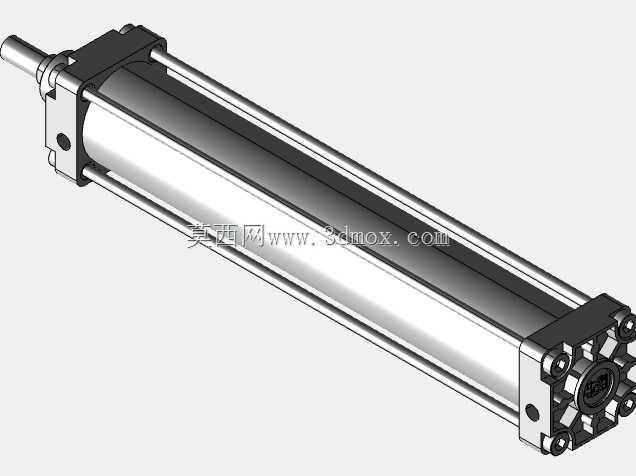

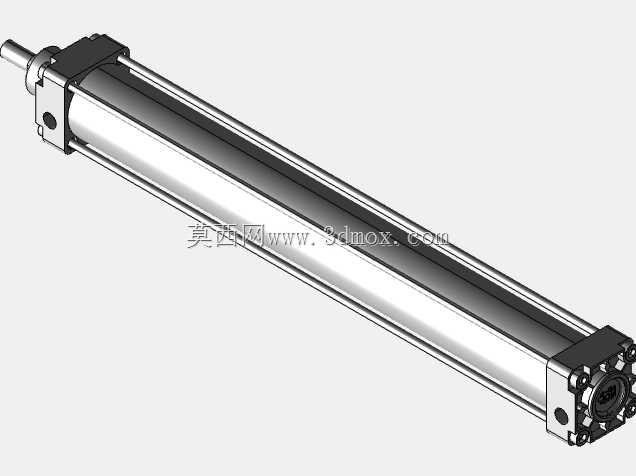

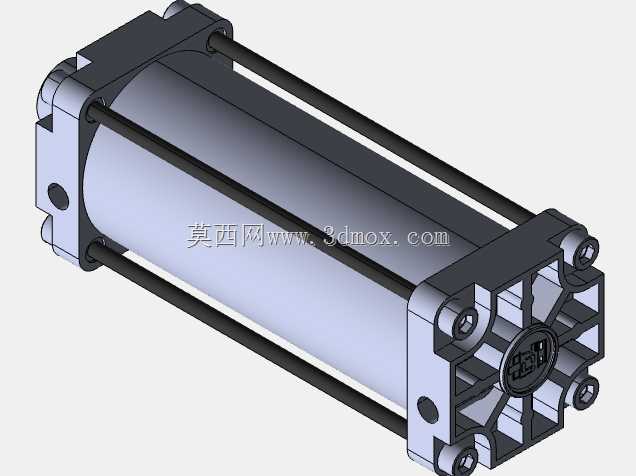

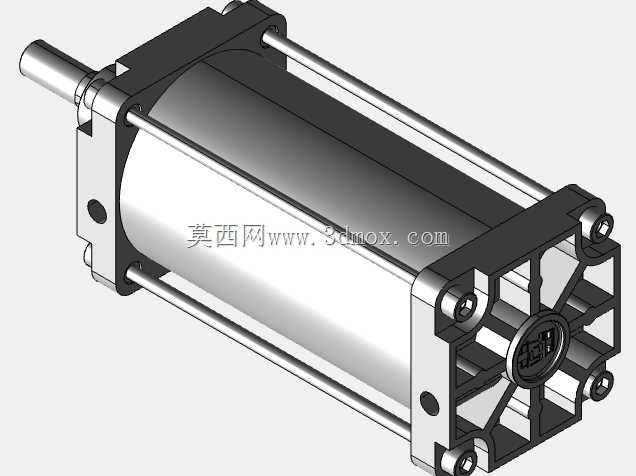

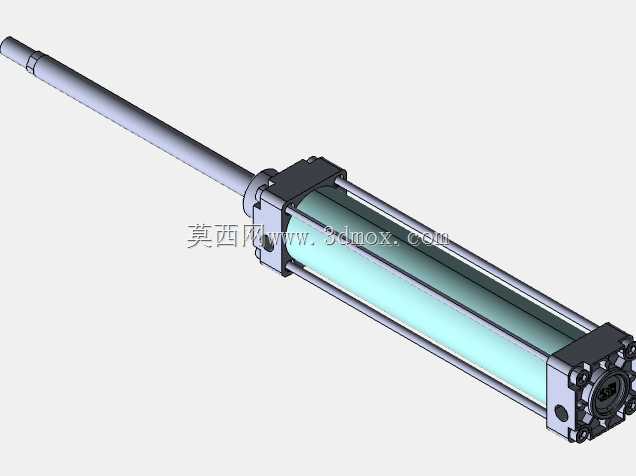

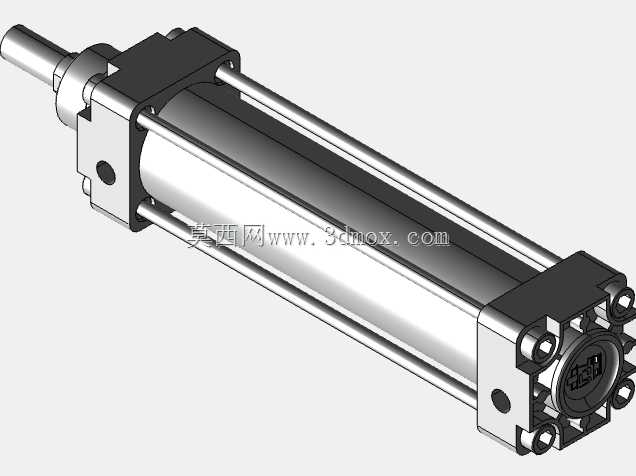

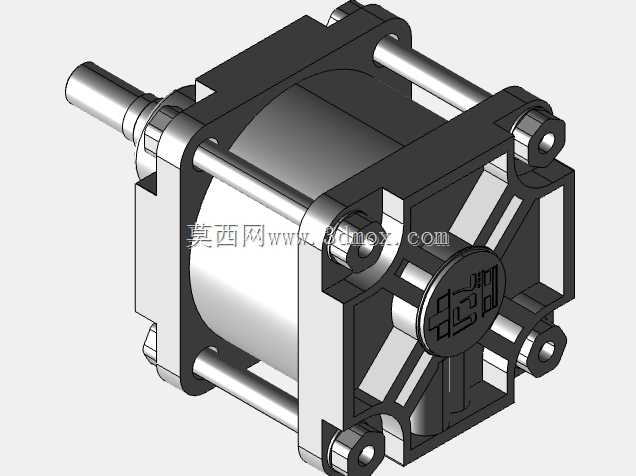

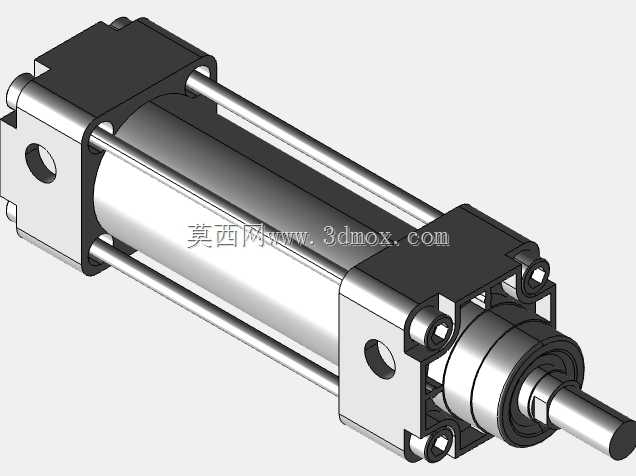

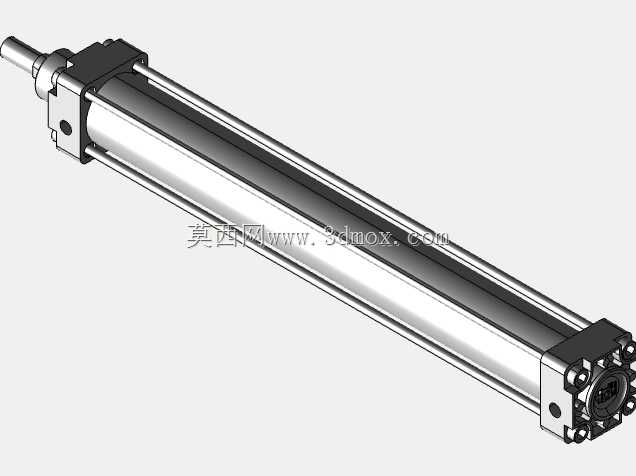

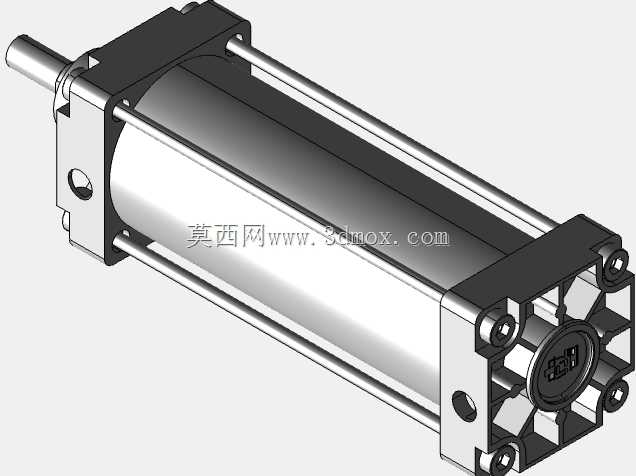

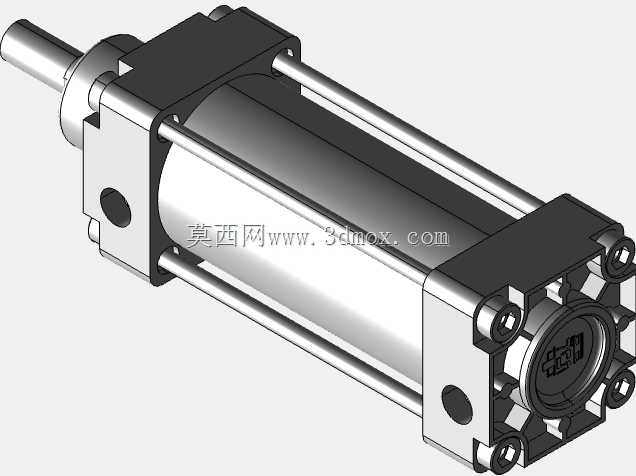

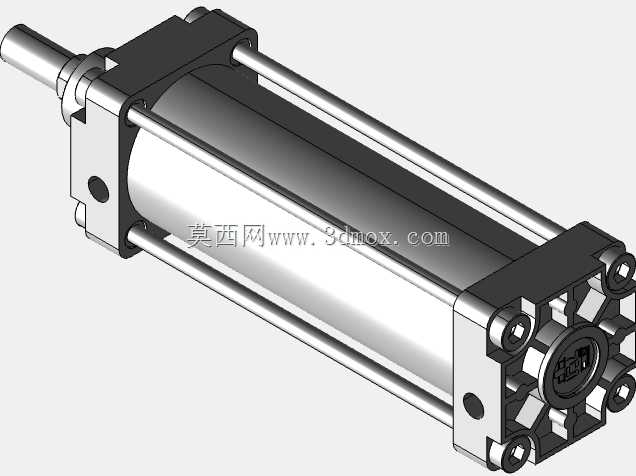

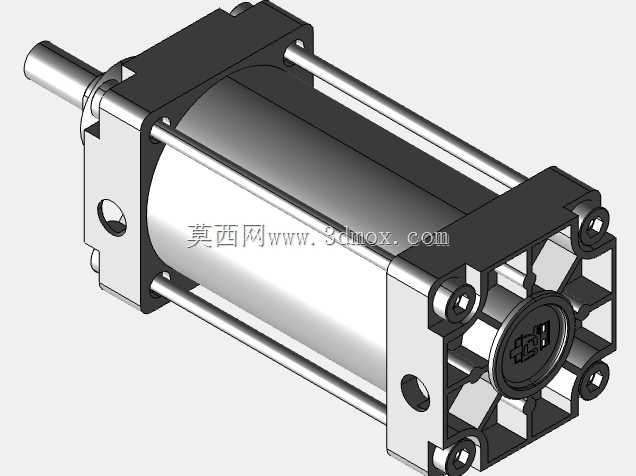

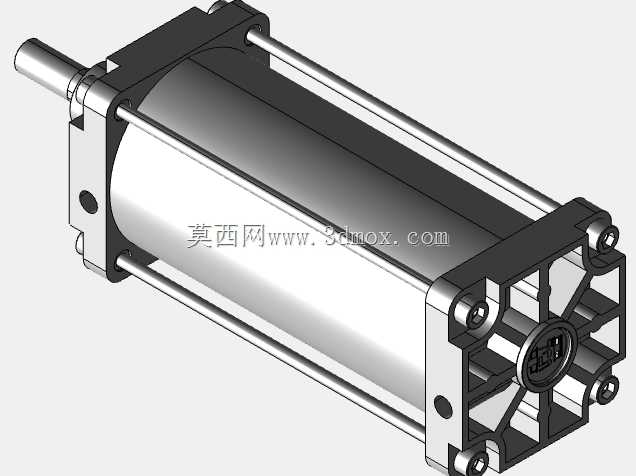

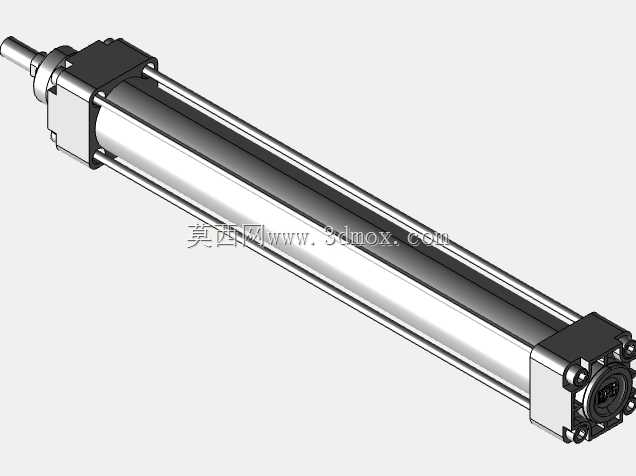

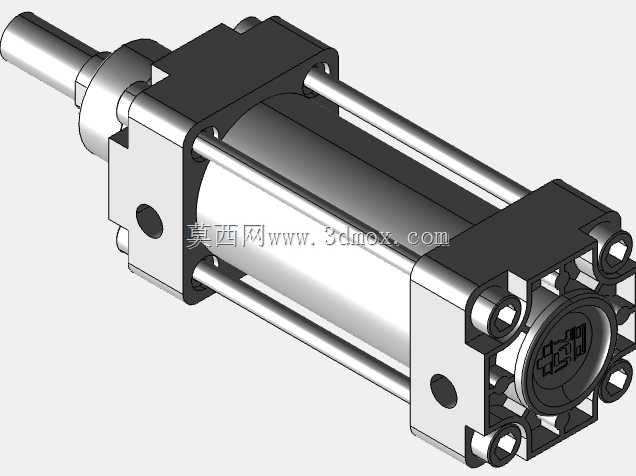

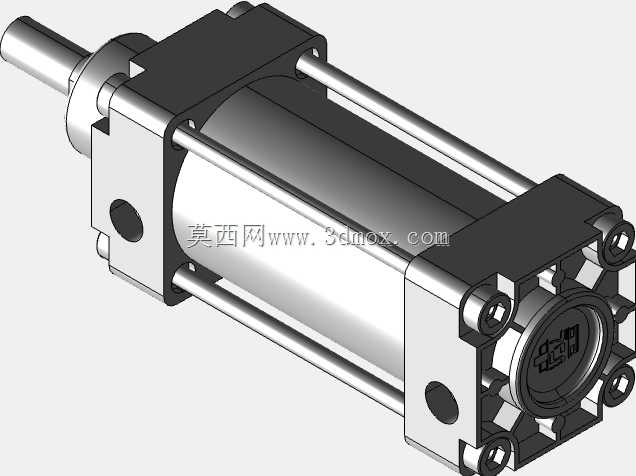

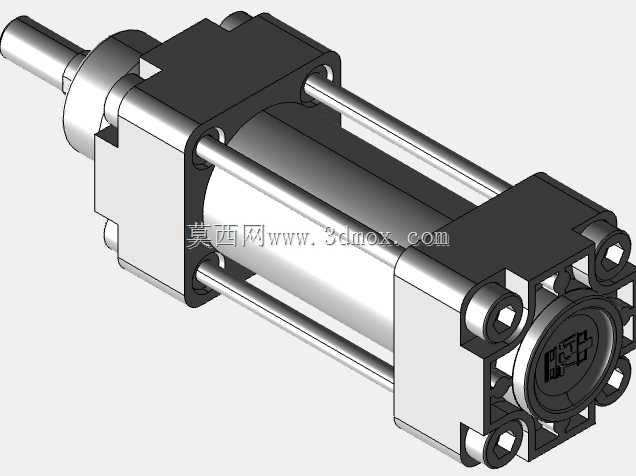

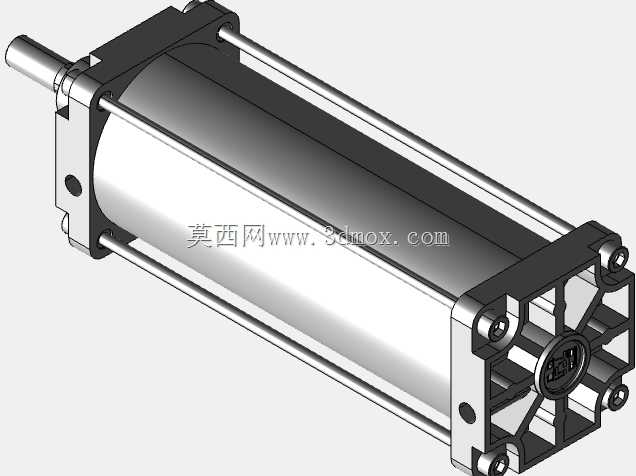

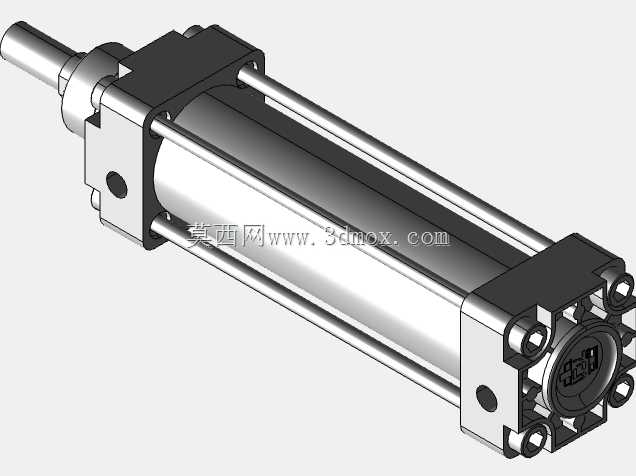

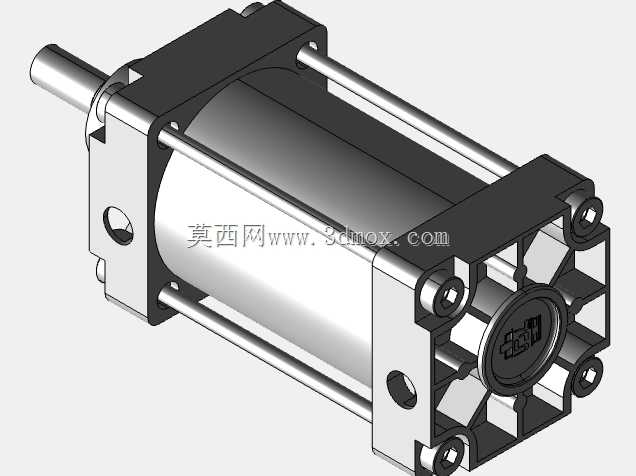

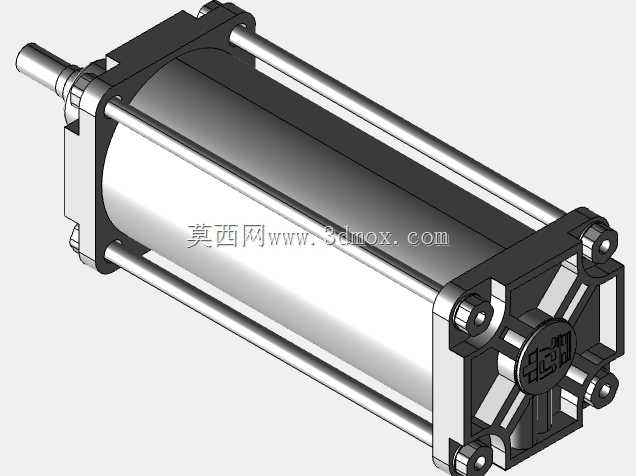

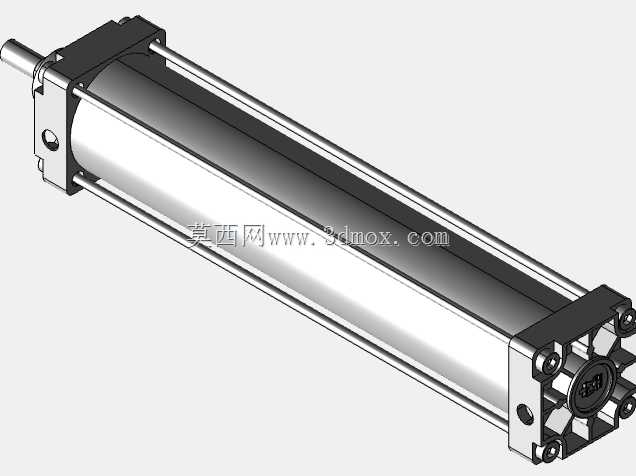

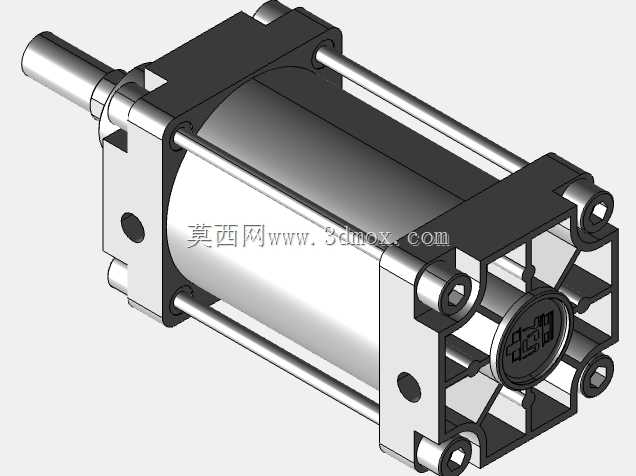

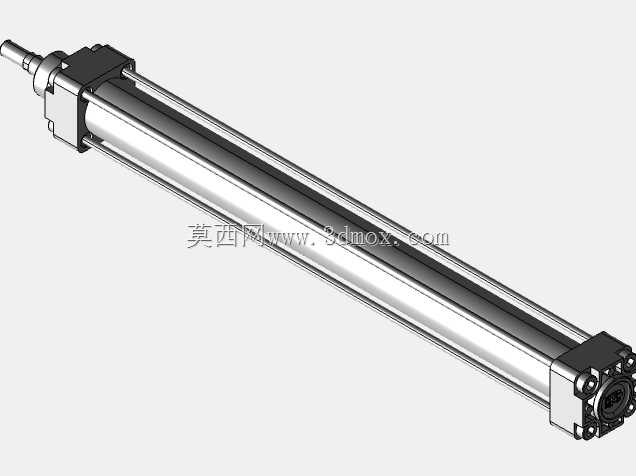

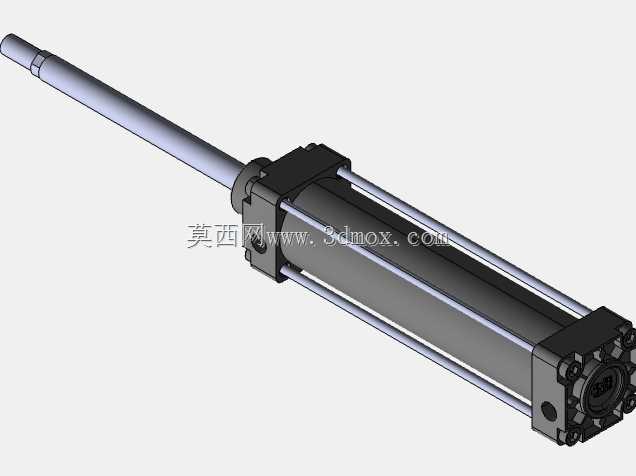

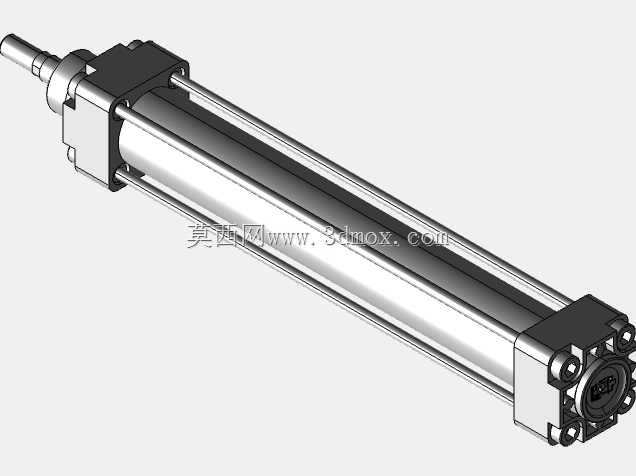

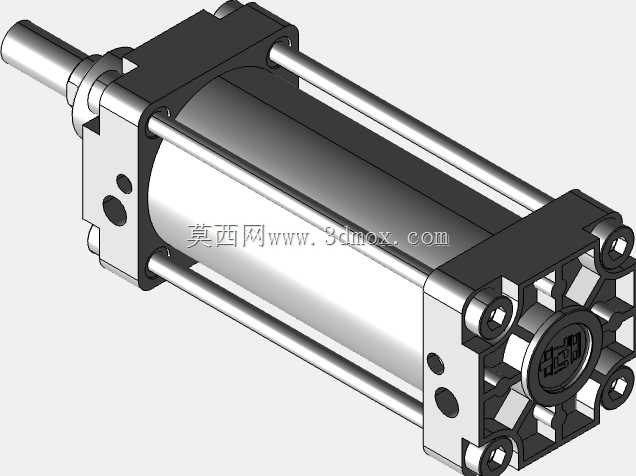

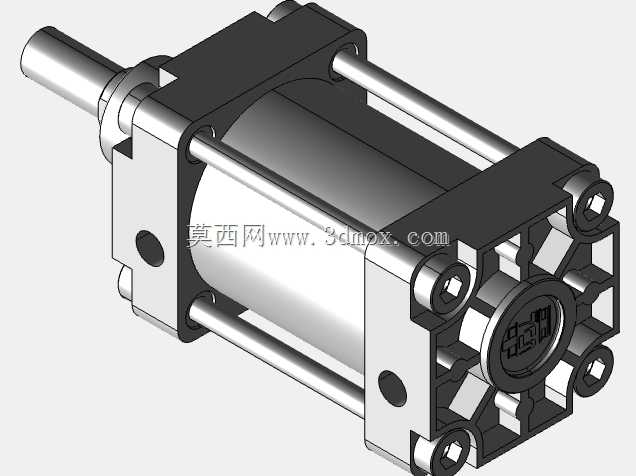

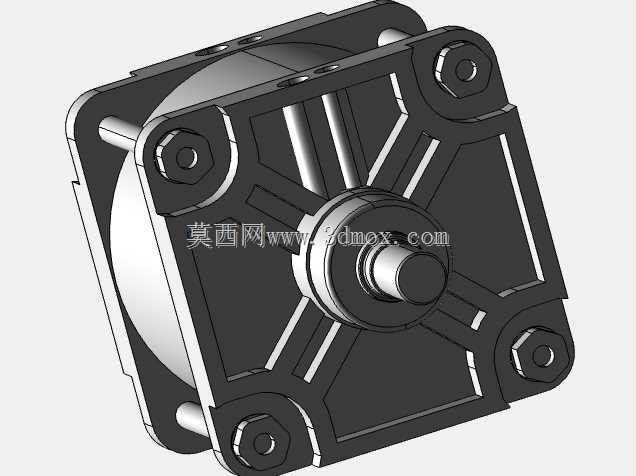

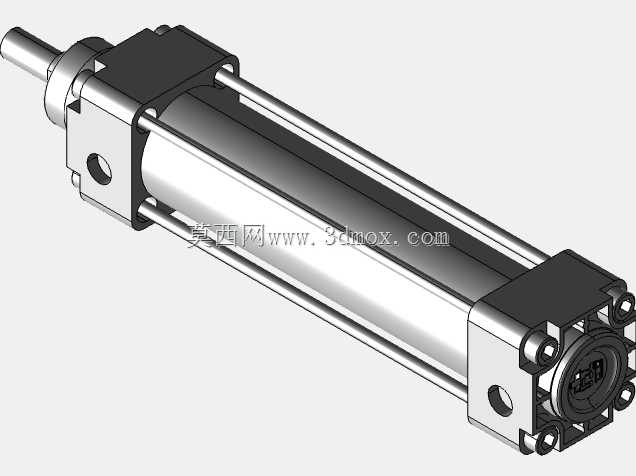

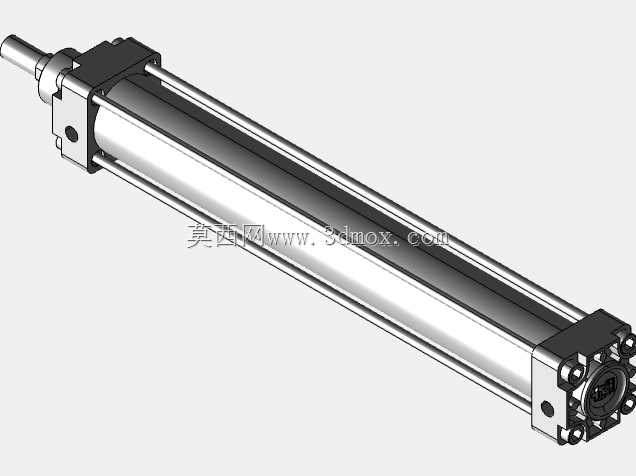

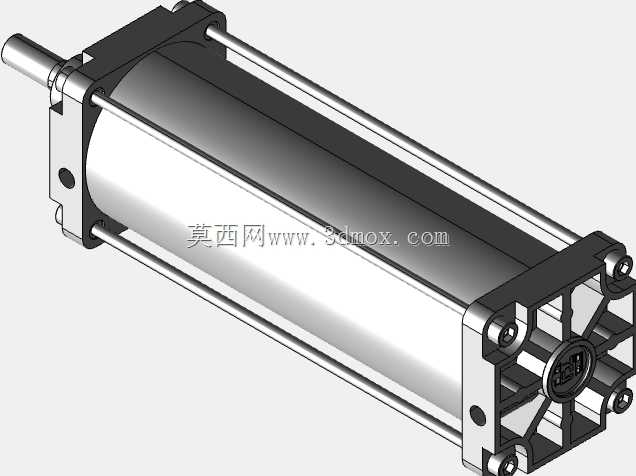

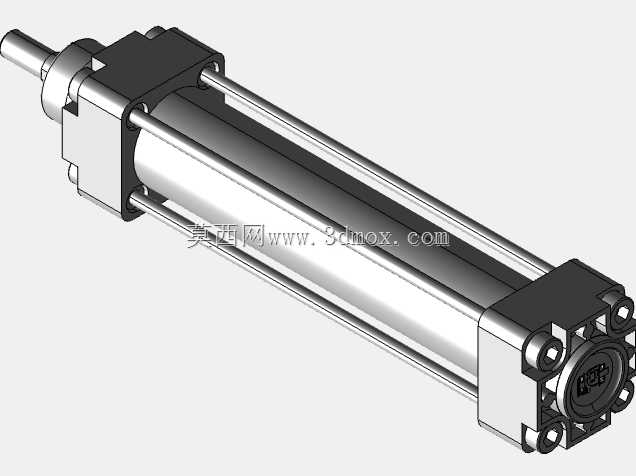

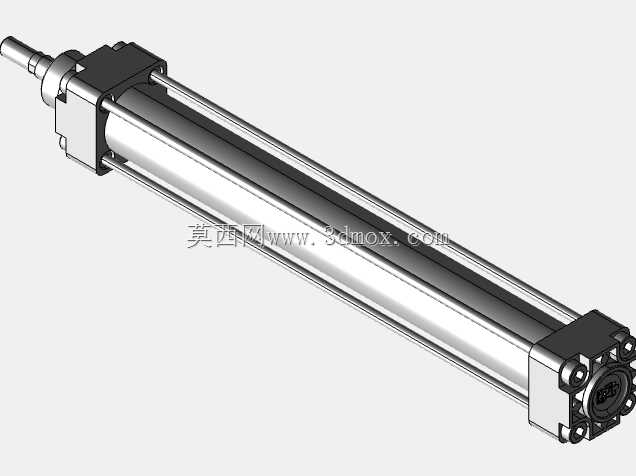

　　从现场安装边界来看，该系列气缸采用标准拉杆式缸体布局，四根高强度拉杆贯穿前后端盖，将缸筒、两端端盖轴向锁紧，整体刚性远高于普通薄型气缸，侧向抗偏载能力更强，适配顶升过程中存在小幅侧向力的工况。前端伸出的活塞杆做了加粗设计，配合端盖内置的导向支承段，活塞杆伸出全程的挠度控制在允许范围内，避免长行程举升时活塞杆出现卡滞、偏磨问题。缸体两端端盖预留了标准化安装孔位，既可以通过端盖法兰面直接锁附在设备机架安装板上，也可配合脚架、法兰附件完成卧式、立式不同姿态的固定，安装孔位间距随缸径规格按系列梯度递增，选型时可直接匹配现有工位的安装开孔尺寸，无需额外改制转接板。

　　结构设计阶段优先考虑了气动执行件的长期运行可靠性：缸筒内壁采用高精度加工的光滑工作面，配合活塞外周的耐磨密封件，活塞往复运动时摩擦阻力小，保压阶段的内泄漏量控制在较低水平；前后端盖与活塞杆配合位置设置了防尘圈与导向带，车间内的焊接粉尘、切削碎屑、打磨灰尘无法进入缸筒内部，在焊接车间、机加工产线这类多粉尘工况下也能稳定运行。气缸的两个气口分别布置在端盖对应无杆腔、有杆腔的位置，接入压缩空气后，无杆腔进气即可推动活塞杆向外伸出完成顶升动作，有杆腔进气则带动活塞杆回缩复位，换向阀切换气路即可完成动作循环，响应速度快，动作过程无液压油泄漏风险，适合对车间清洁度有要求的装配工位。

　　不同缸径规格对应的理论输出力随供气压力线性变化，设计选型时可根据被顶升工件的重量、工装夹具附加重量、动作加速度带来的动载荷，预留1.5到2倍的安全系数选取对应缸径，避免选小导致顶升力不足、选大造成气路能耗浪费与安装空间冗余。系列内所有规格的外部连接逻辑、安装方式保持统一，同一条产线不同负载的工位可选用同系列不同缸径的气缸，备件密封件、维修工装可通用，降低后期设备维护的备件管理成本。

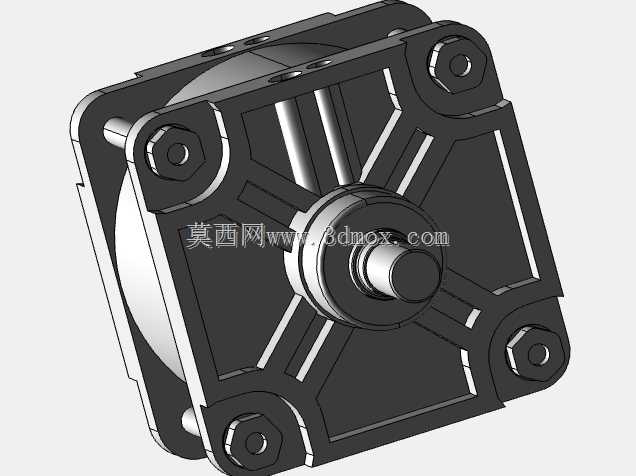

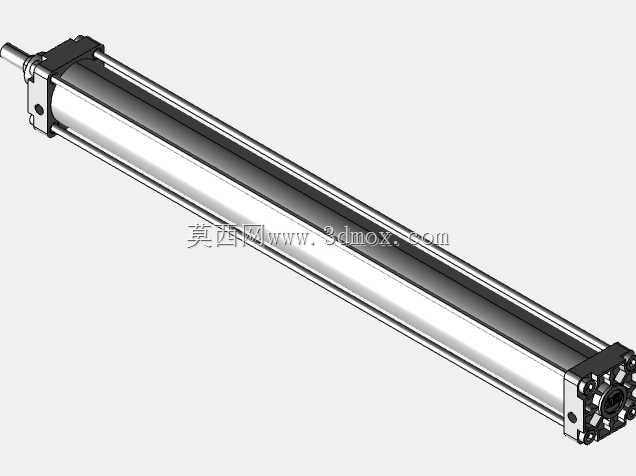

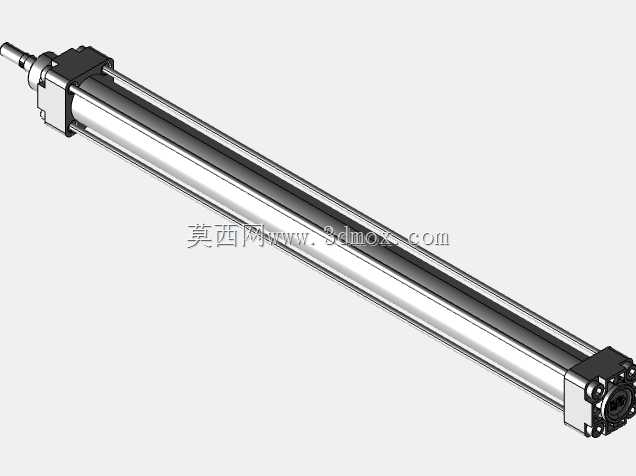

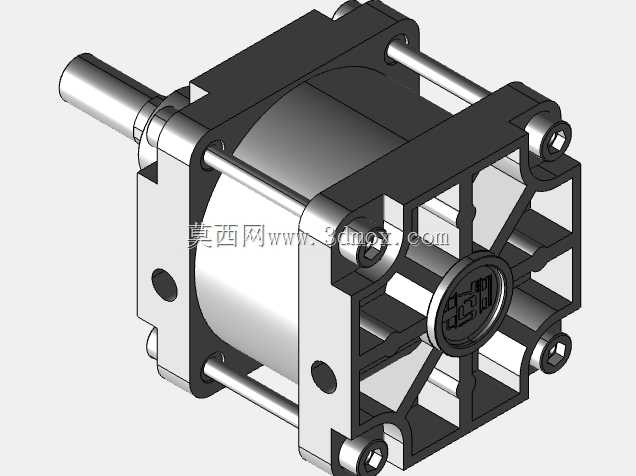

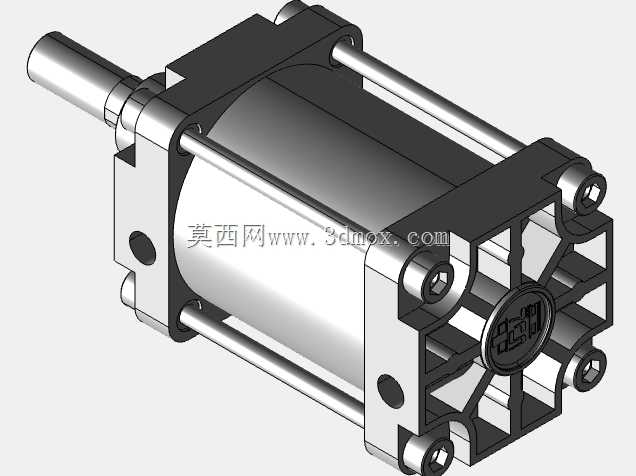

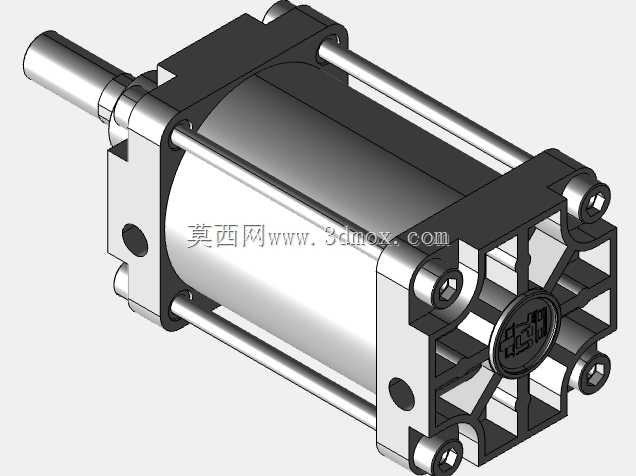

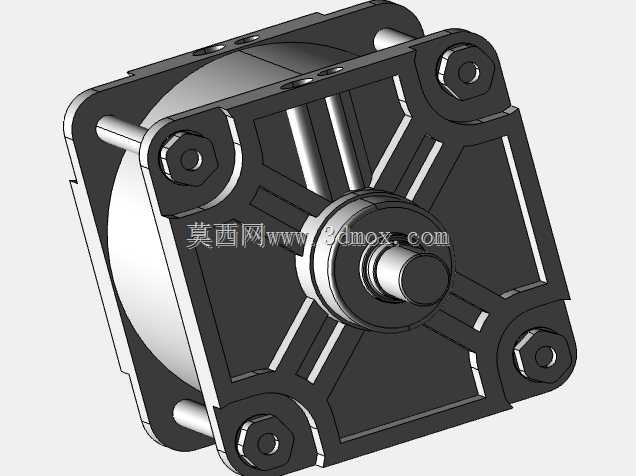

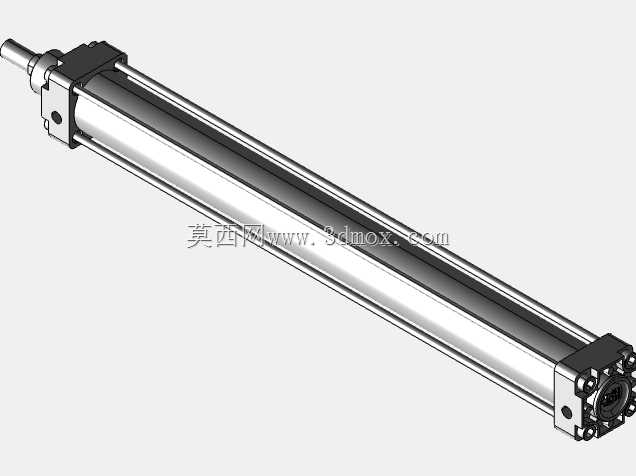

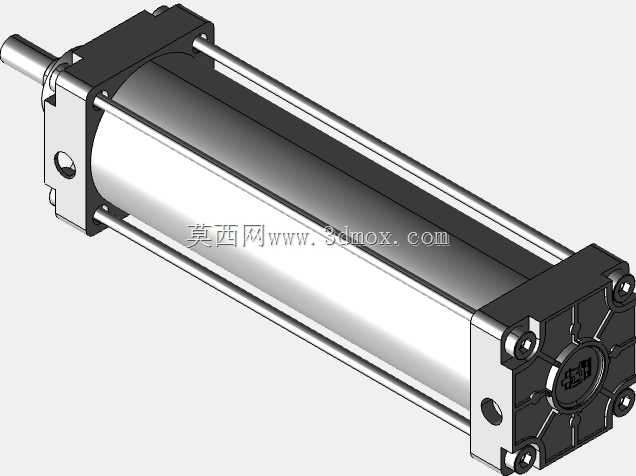

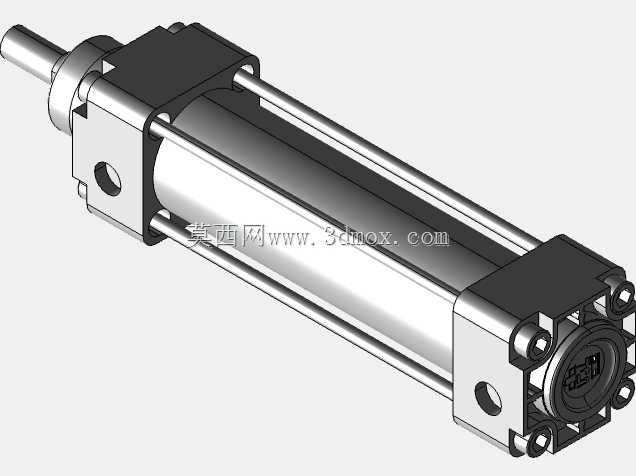

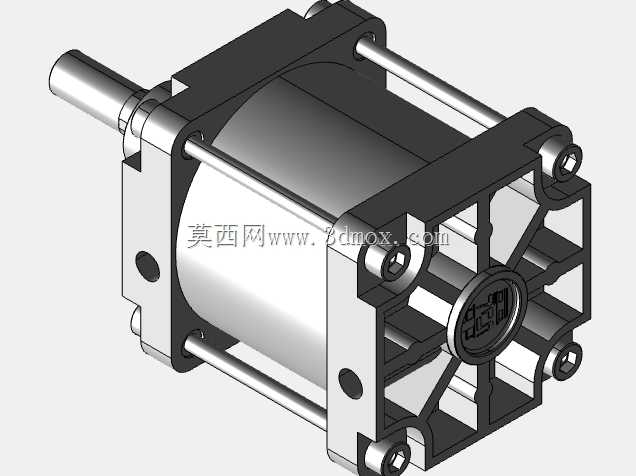

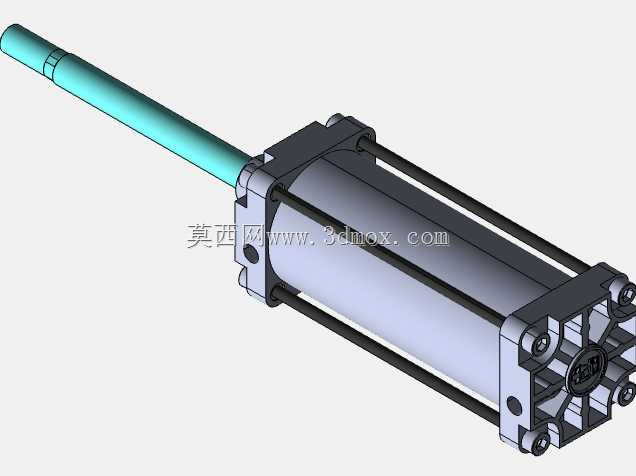

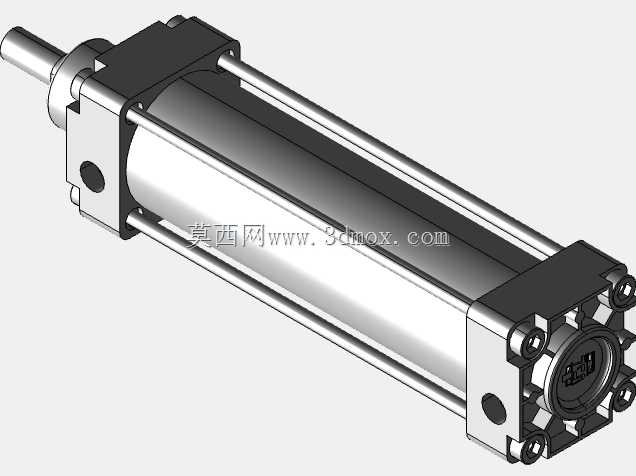

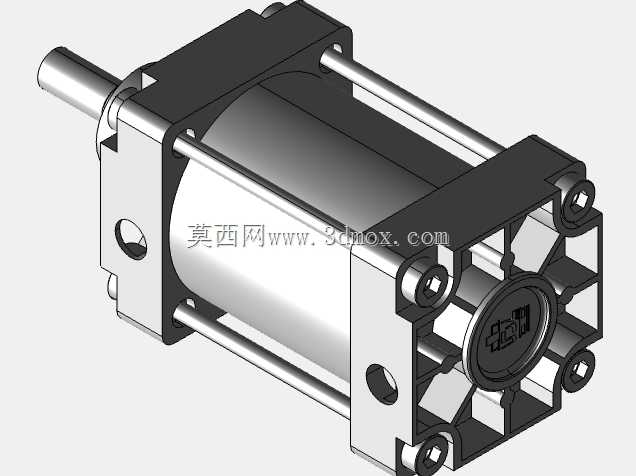

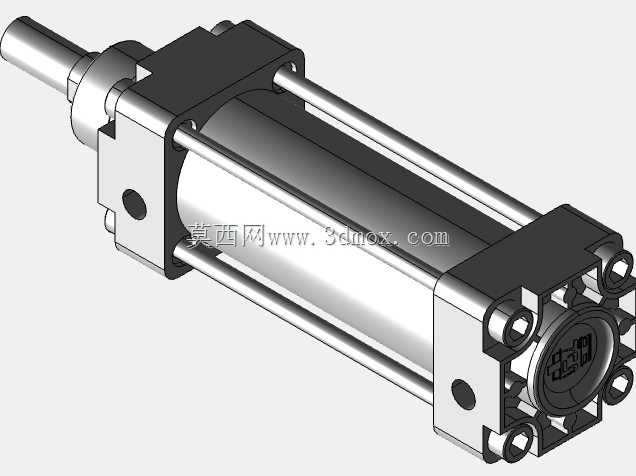

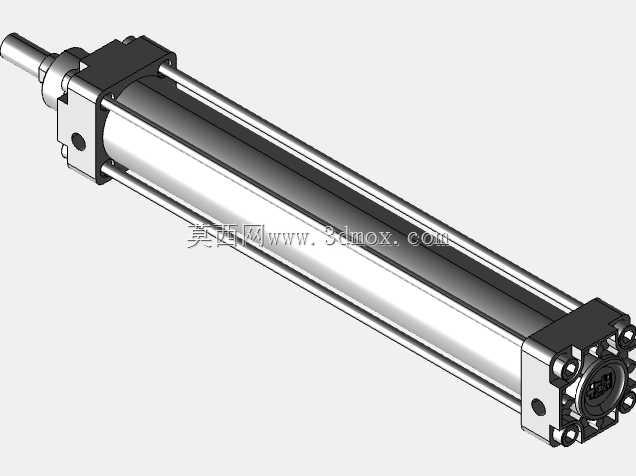

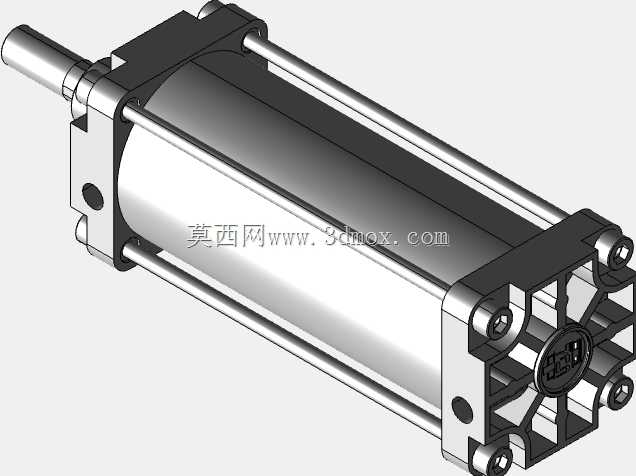

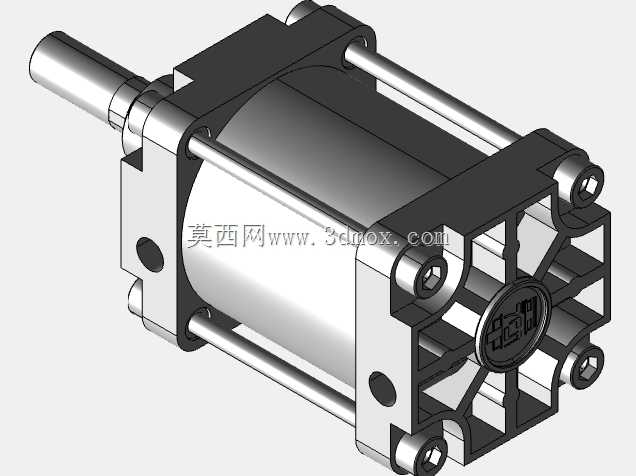

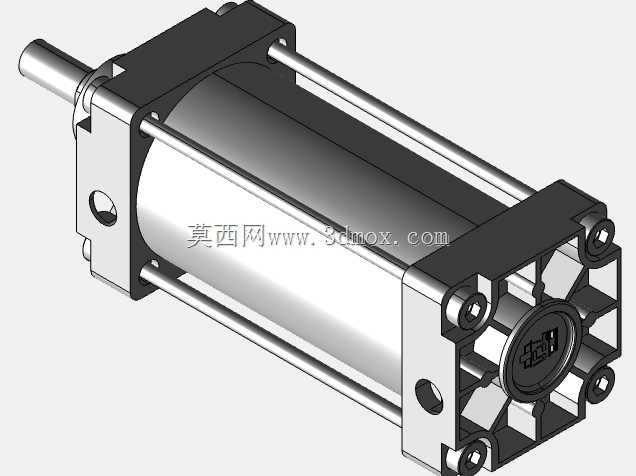

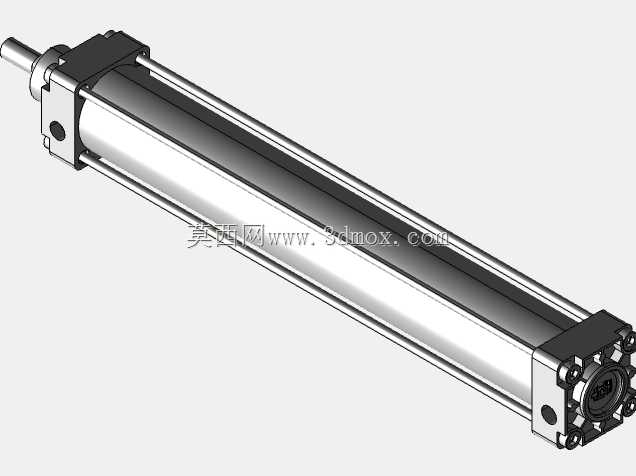

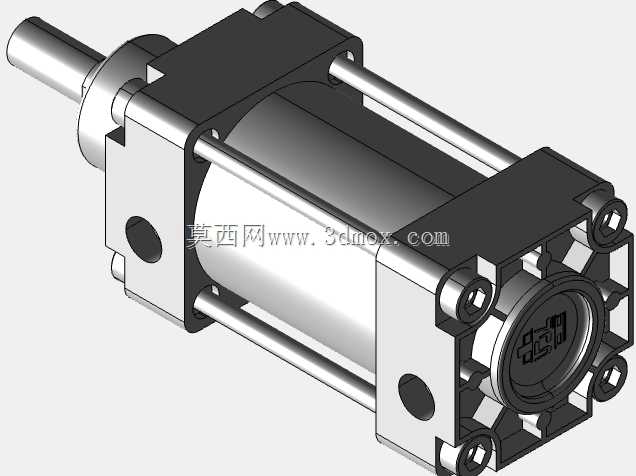

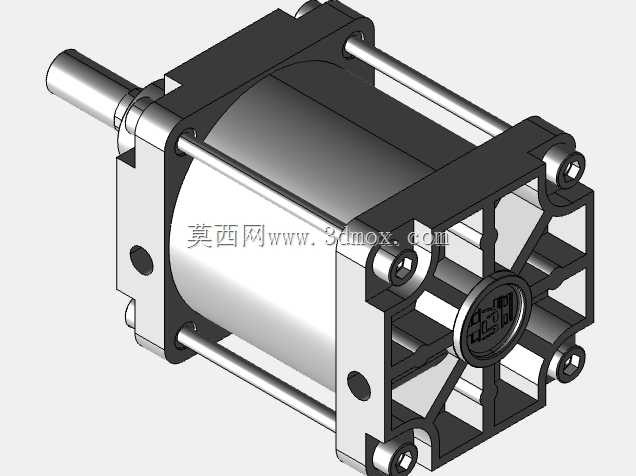

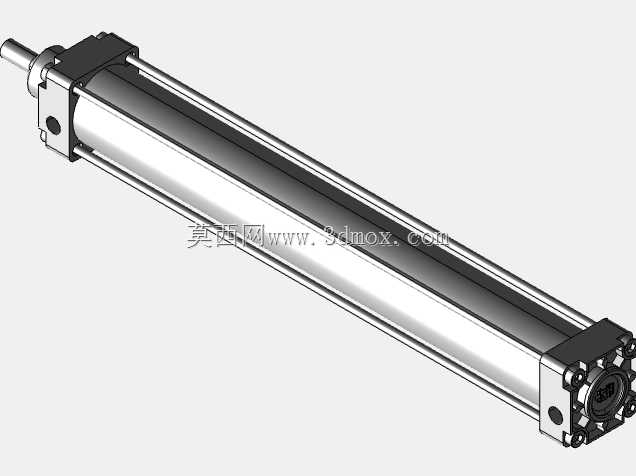

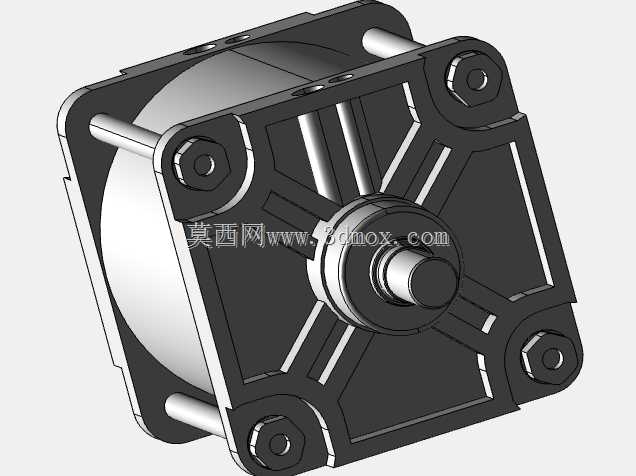

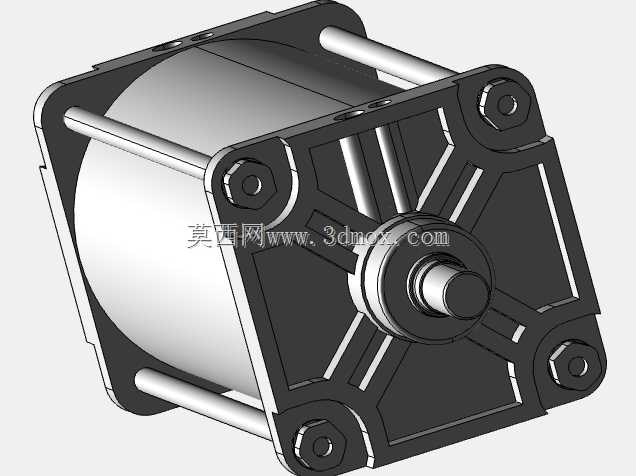

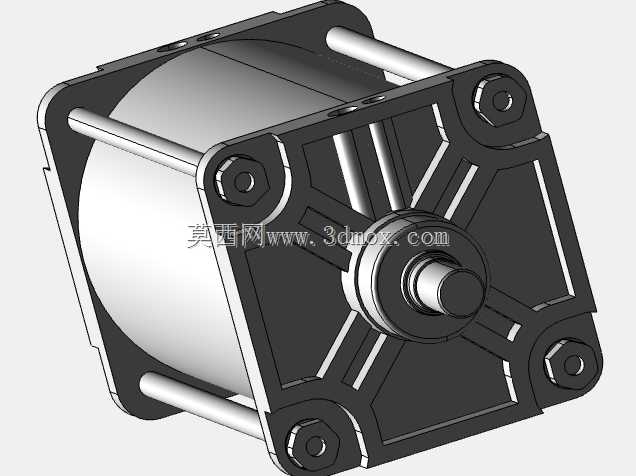

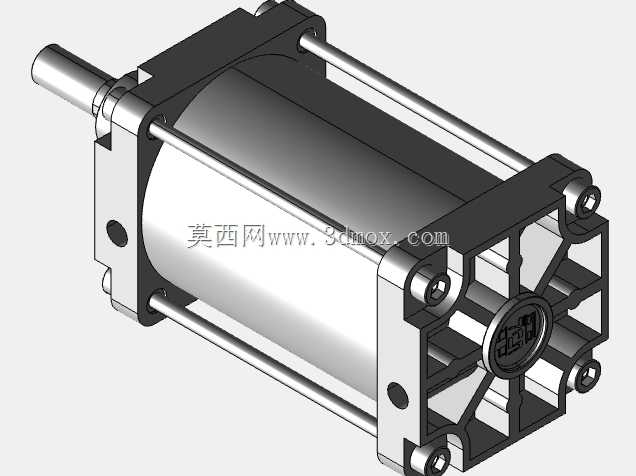

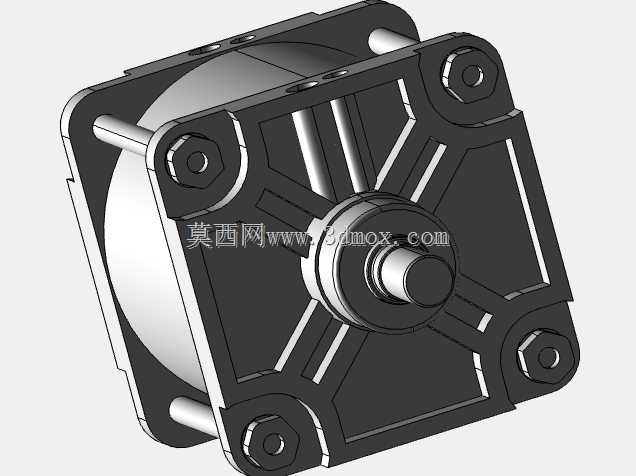

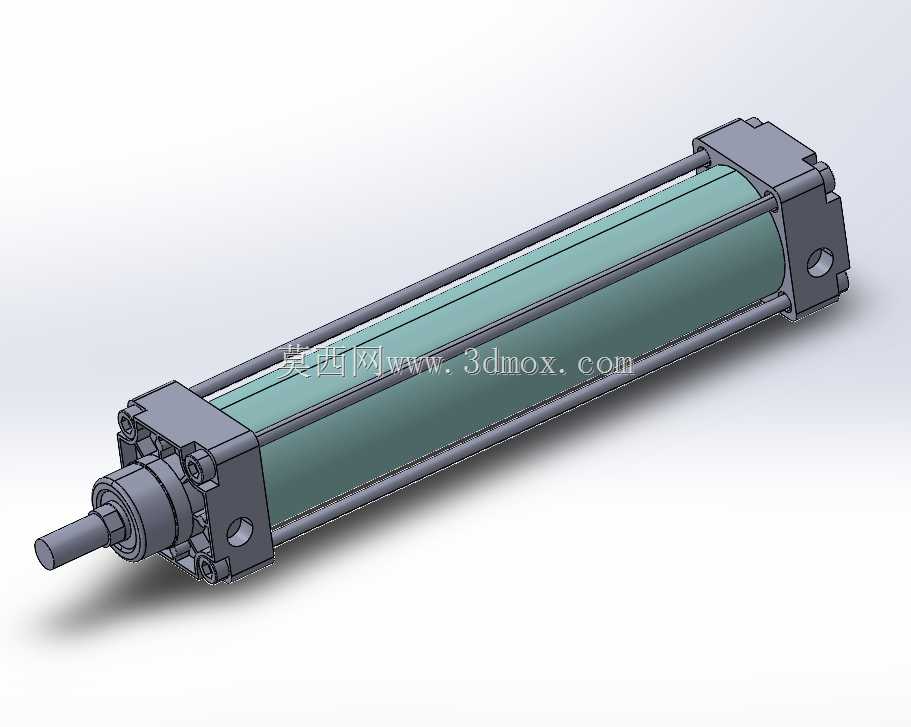

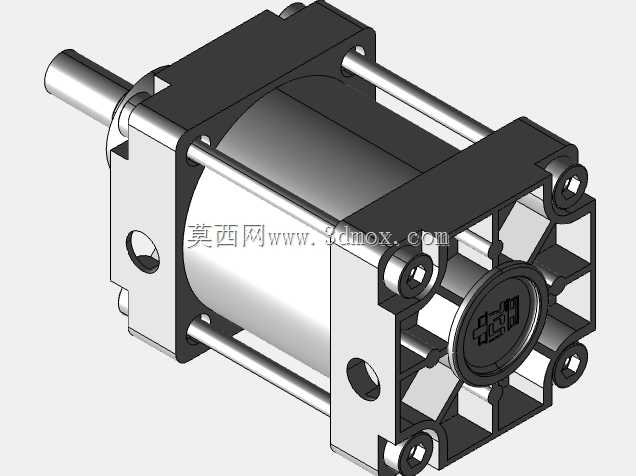

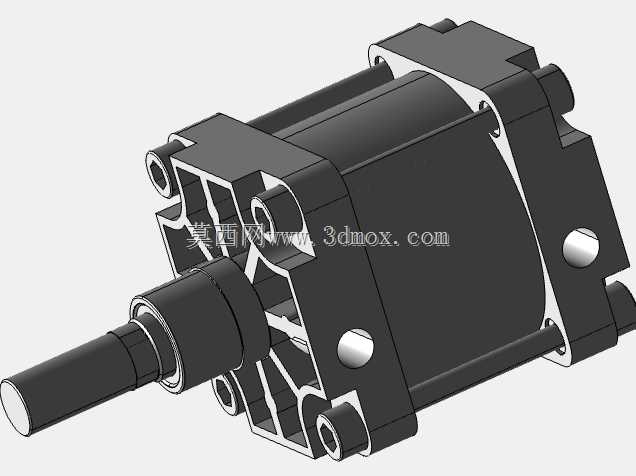

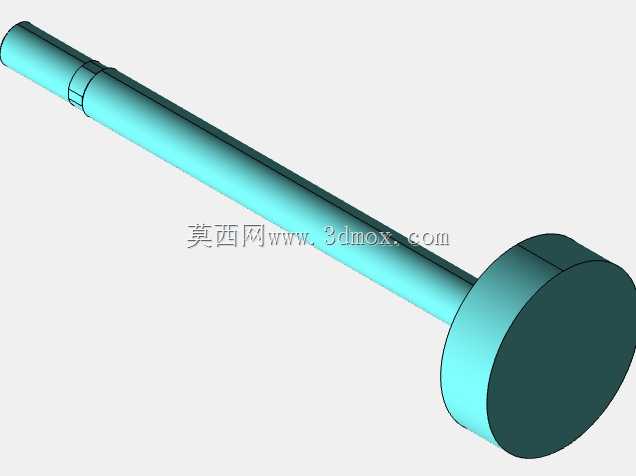

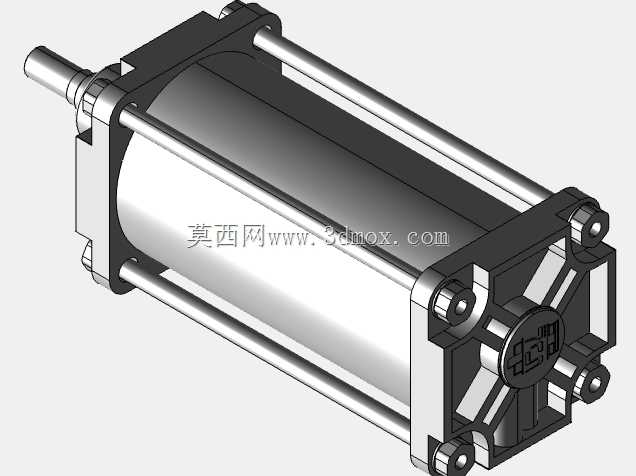

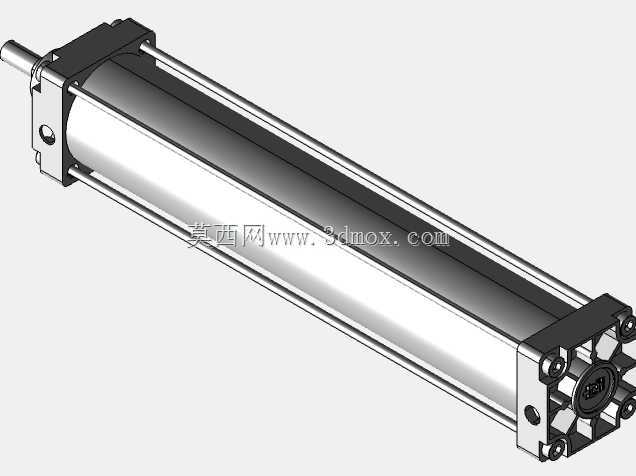

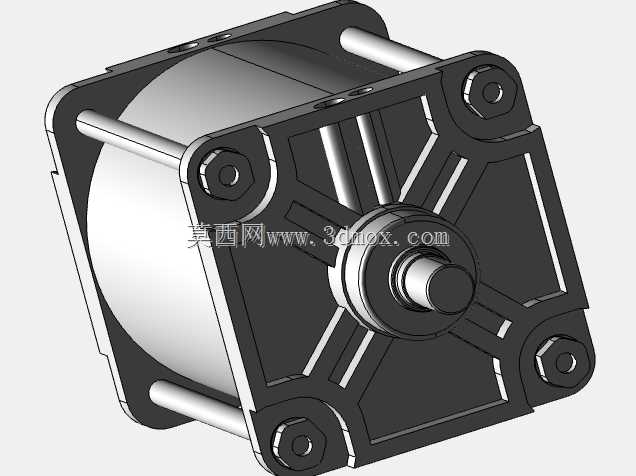

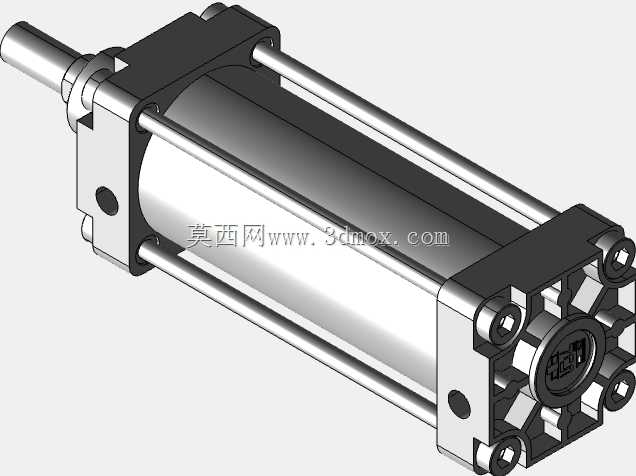

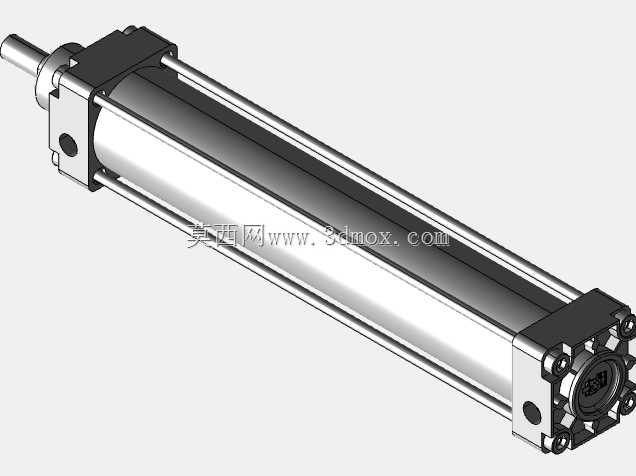

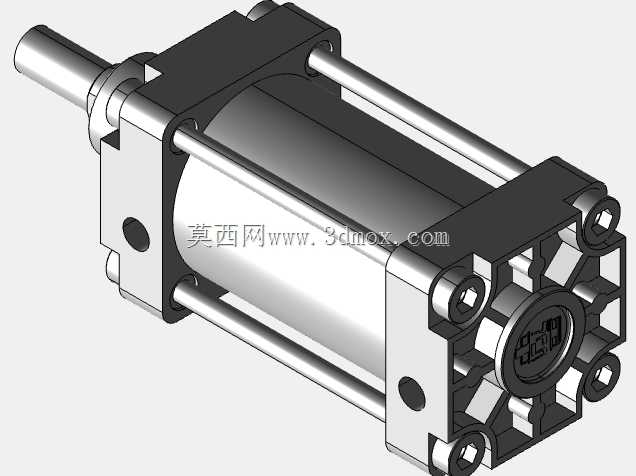

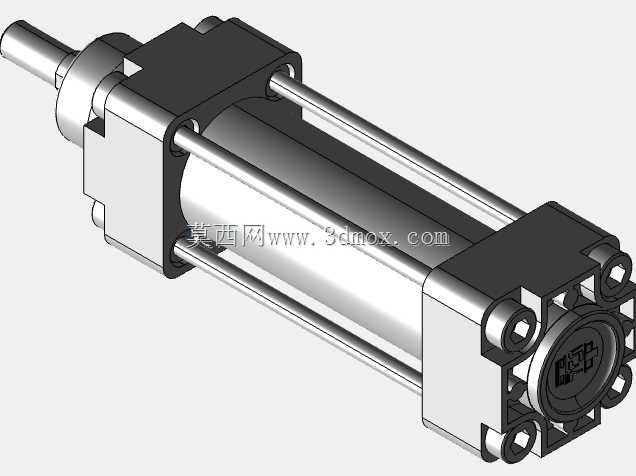

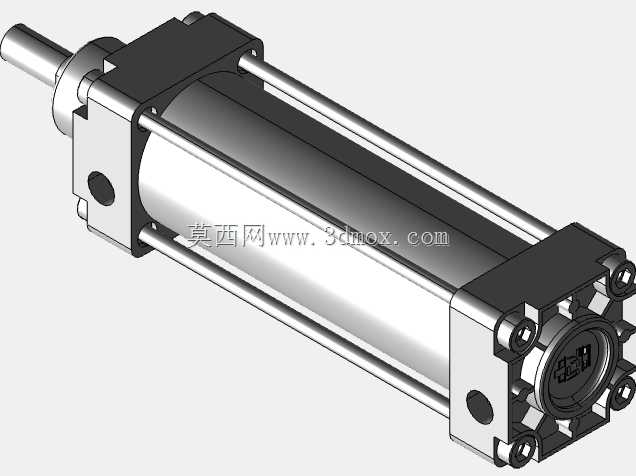

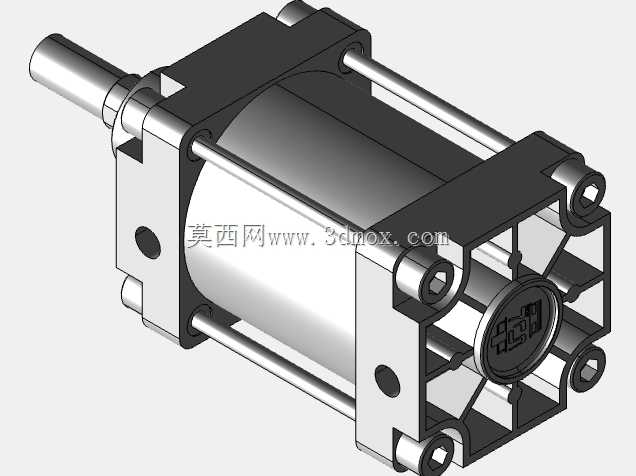

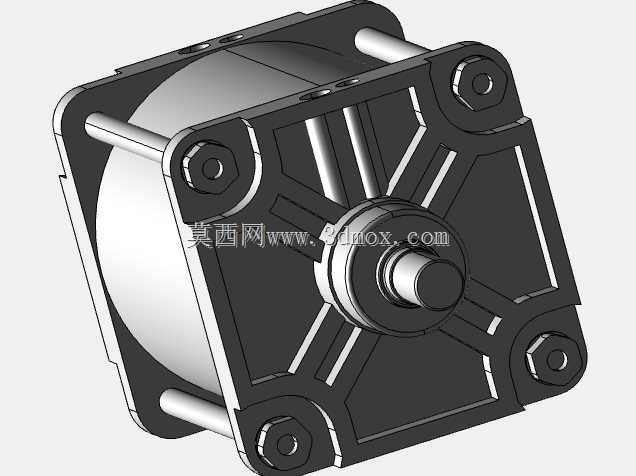

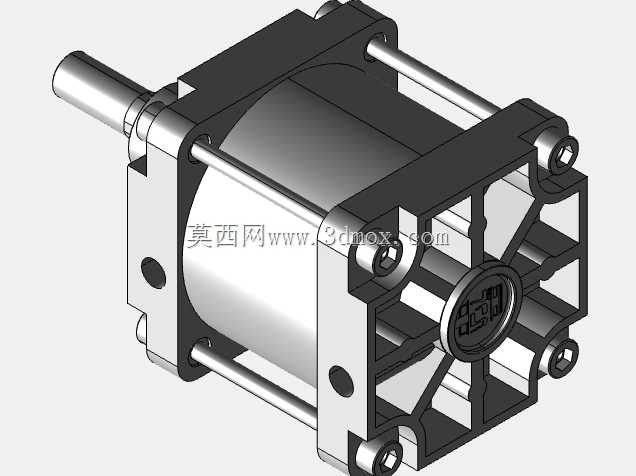

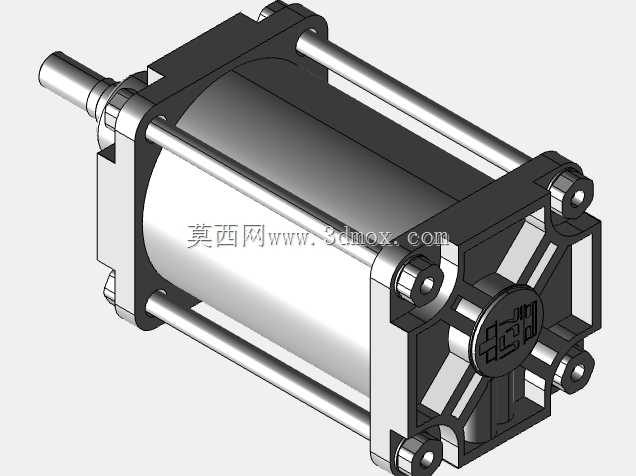

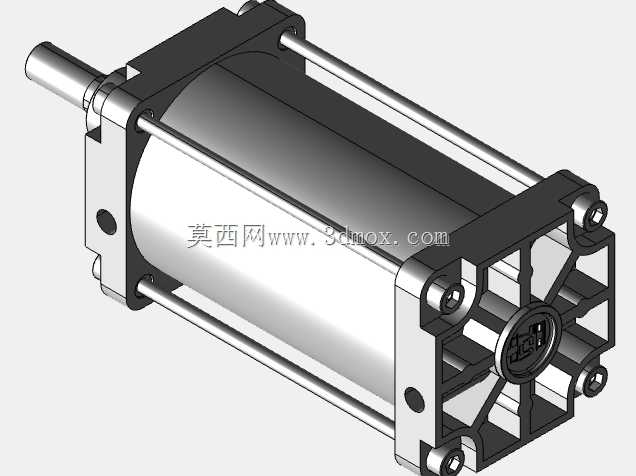

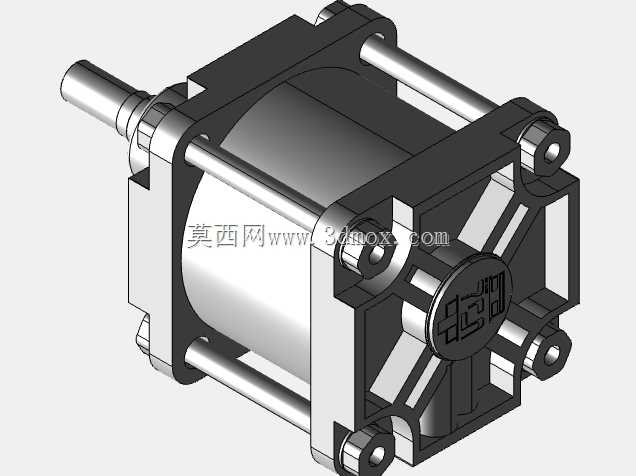

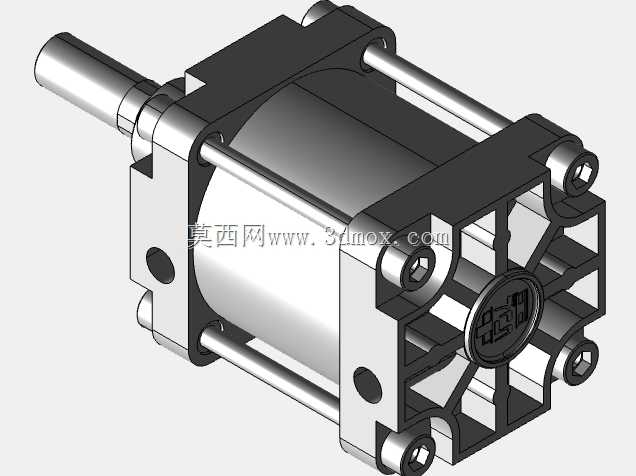

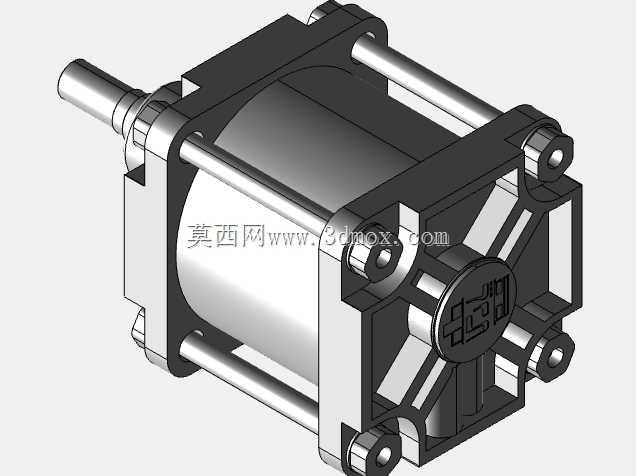

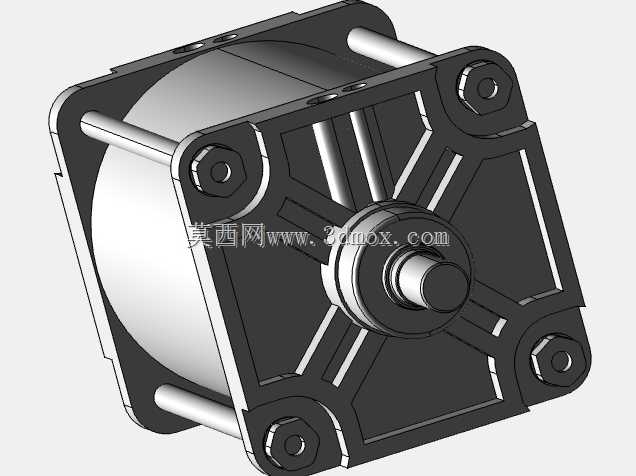

　　三维建模过程中完整还原了所有零件的装配关系：拉杆两端的锁紧螺母、端盖定位止口、活塞与活塞杆的连接结构、端盖面上的安装沉孔、活塞杆端部的外螺纹接口都按实际加工尺寸建模，设计人员可直接将模型导入产线总装中，核验气缸全行程伸出、回缩状态下与周边工件、机架、管线的干涉情况，提前确认顶升行程范围内没有结构碰撞，也可直接基于模型的安装孔位尺寸绘制设备安装板的加工图纸，缩短工装设计的迭代周期。气缸尾部端盖做了加强筋网格结构，在控制端盖整体重量的前提下提升了端面承压能力，高缸径规格通入高压压缩空气时，端盖不会出现鼓胀变形，拉杆的受力分布也更均匀，长期反复启停冲击下连接位置不会出现松动。

　　在实际产线布局中，这类气动顶升缸常埋设在滚筒线、倍速链线体的下方，工装托盘流转到指定工位后，气缸伸出将托盘抬离滚筒面，完成工件的定位、装配、焊接工序，作业完成后气缸回缩，托盘重新落回滚筒面继续流转；也可多台同规格气缸同步布置在重型工装底部，通过同步气路保证多缸顶升动作一致，平稳举升数吨重的大型工件，全程顶升高度可通过行程参数按需选配，满足不同工位的抬升高度要求。
