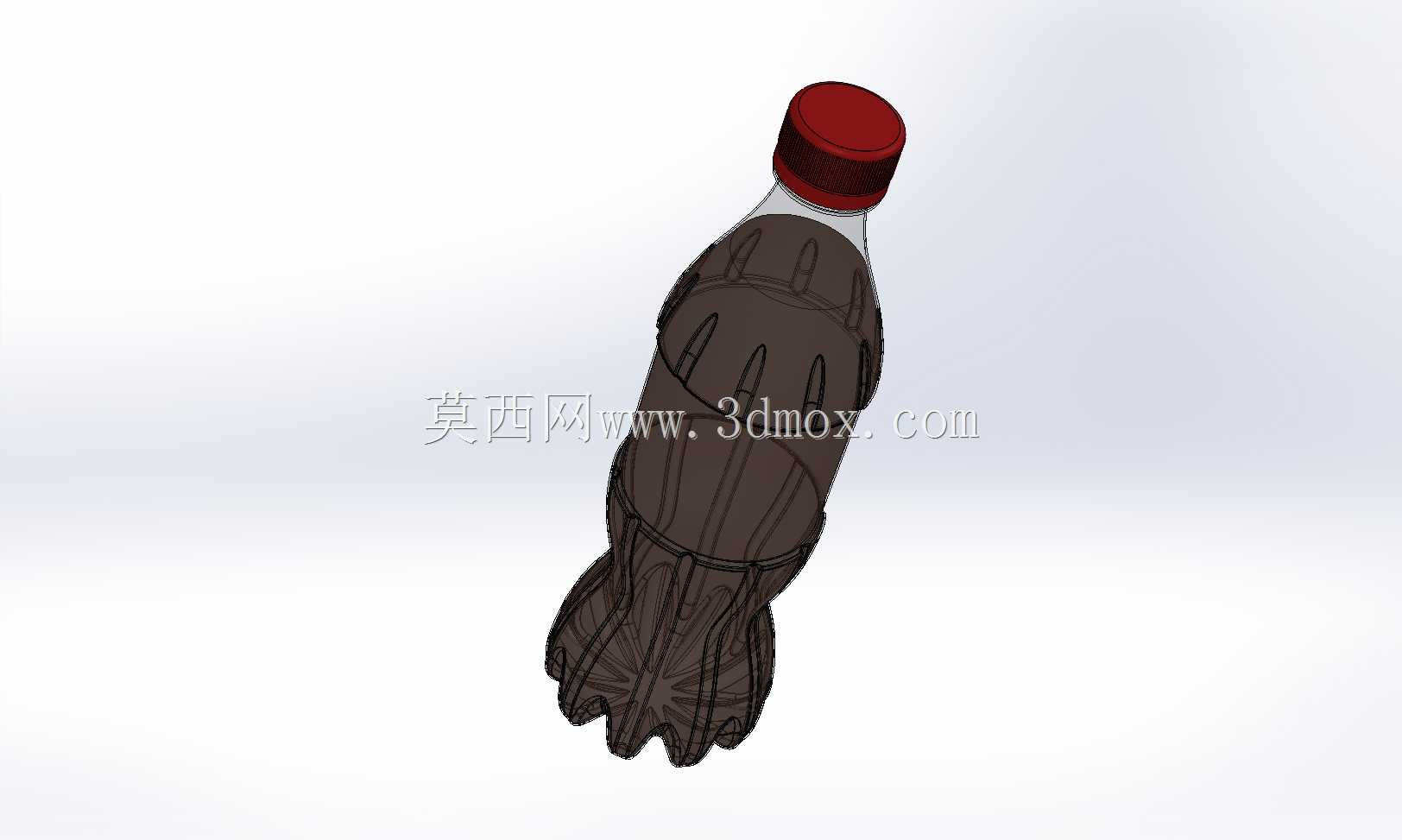

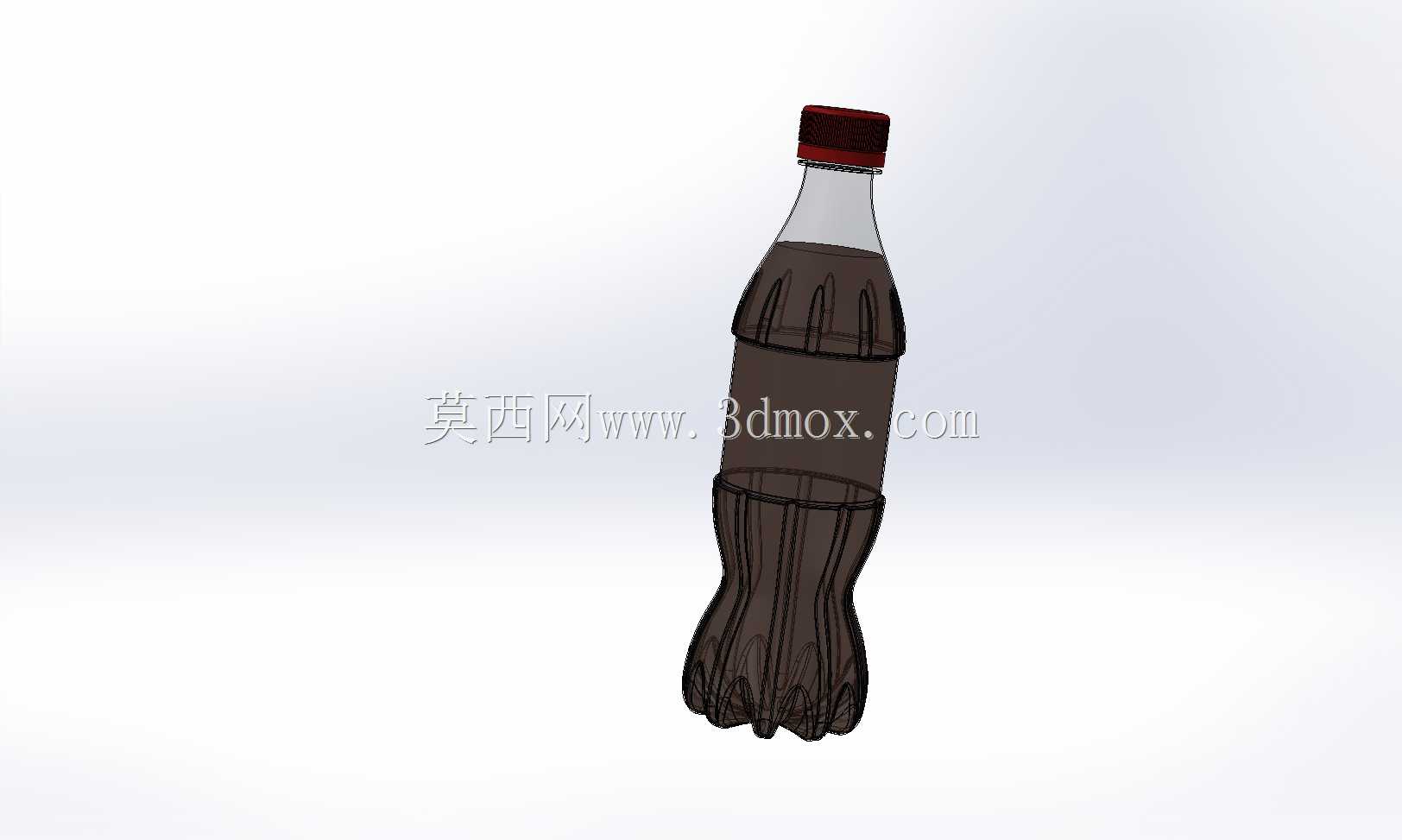

带红色旋盖的碳酸饮料PET瓶结构

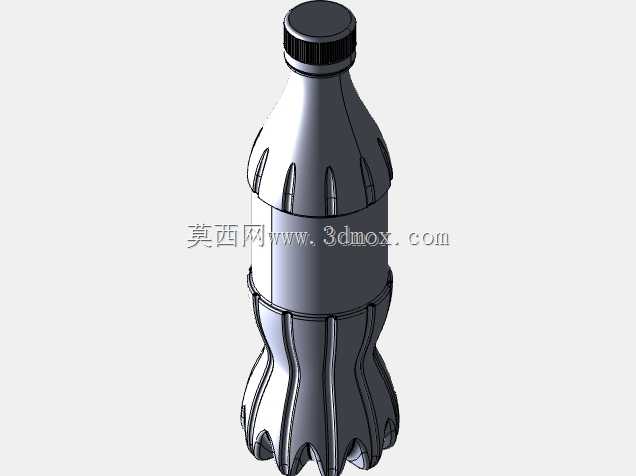

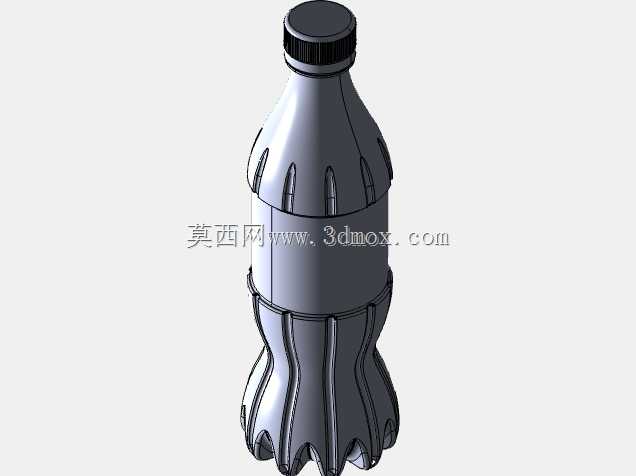

　　该三维结构围绕常见碳酸饮料瓶进行完整表达，重点还原瓶体、螺纹瓶口、红色防盗旋盖以及底部花瓣形支撑区域。瓶身采用细长回转体轮廓，肩部由较大直径平滑过渡到瓶口，既控制握持段的截面尺寸，也兼顾灌装后液体容量与标签包覆区域。瓶壁不是简单等厚圆柱，而是在主体段布置多道纵向凹槽和环向加强曲面，使薄壁PET材料在受压、抽真空或跌落时能够通过局部变形吸收载荷，减少瓶体明显瘪陷。

　　从包装产线角度看，这类瓶体需要在吹塑成型、空瓶输送、冲洗、灌装、旋盖、贴标、装箱和码垛等环节中保持姿态稳定。模型中瓶口外径、螺纹牙型和盖下密封段是关键边界，旋盖与瓶口必须形成可靠配合：螺纹提供旋入行程，盖内密封面压紧瓶口端面，防盗环与瓶口锁扣配合，首次开启时产生明显断裂反馈。瓶口直径还决定灌装阀、星轮、导板和抓瓶部件的适配范围，因此在结构设计时不能只关注外观，还要保证自动化线上的夹持与通过性。

　　瓶底采用多瓣式内凹结构，是碳酸饮料瓶的典型承载区域。充入含气液体后，内压会使瓶底承受向外扩张的力，花瓣形加强筋把底部载荷分散到多个支撑脚，提高垂直堆码能力；内凹结构也能在温度变化和压力波动时提供变形余量。底部支撑环的外径决定瓶体站立稳定性，若支撑边界过小，输送带启停或台面轻微不平会增加倾倒概率；若底部过于平贴，又可能因成型收缩或内压变化造成站立点不稳定。

　　瓶身中段的曲面起伏同时服务于握持、刚度和标签贴合。标签区需要相对连续、曲率变化平缓，避免套标或贴标后出现褶皱、气泡和定位偏移；握持区则可通过浅槽增加手指接触阻力。肩部过渡半径影响材料在吹塑过程中的拉伸分布，半径过小会造成局部壁厚偏薄，内压承载能力下降；半径过大则会削弱瓶型识别度，并增加上部占用空间。

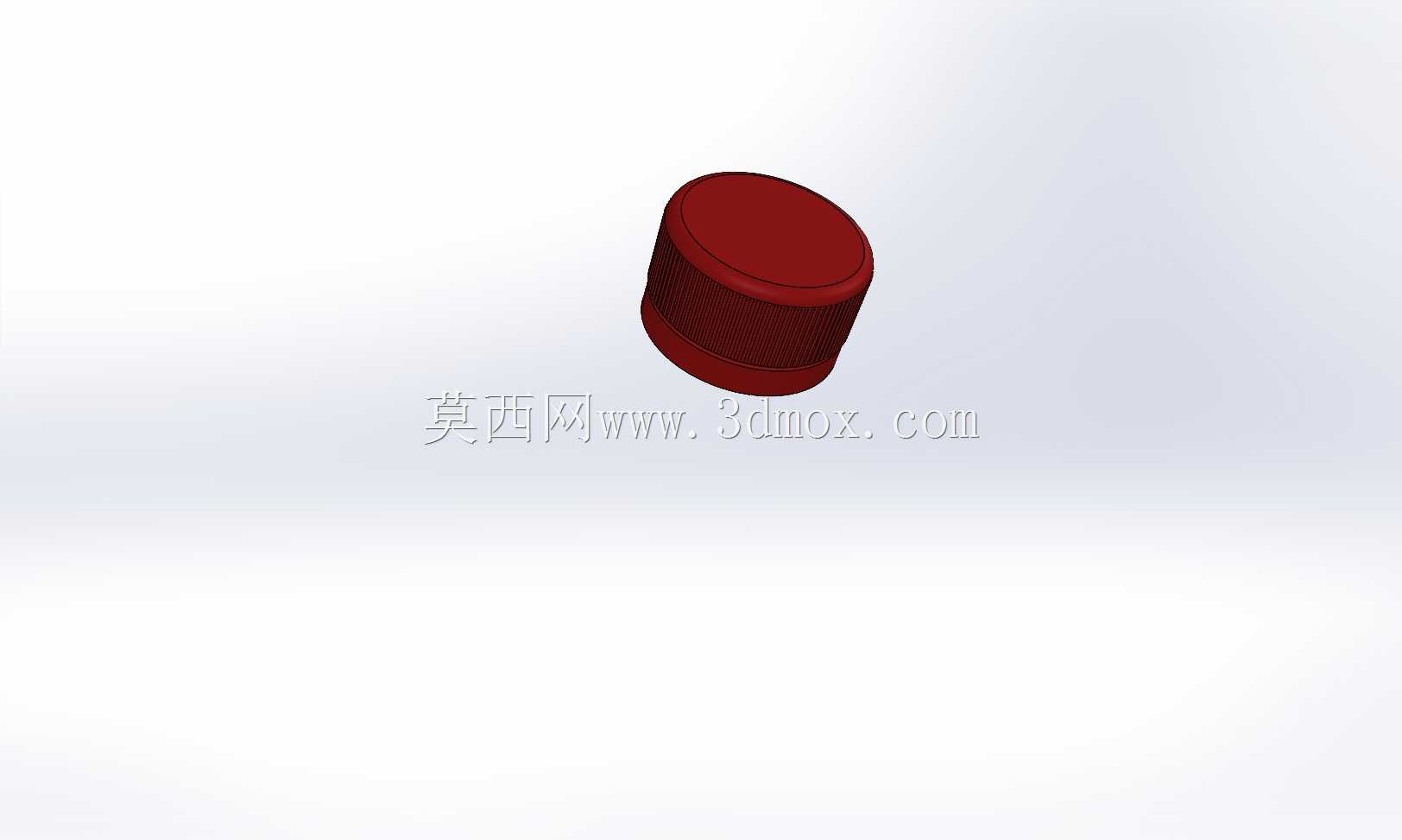

　　在装配关系上，瓶盖外表面采用直纹滚花，便于消费者旋转施力；盖顶与盖侧壁之间保留圆角，避免注塑充模和脱模时应力集中。瓶盖内壁的螺纹、塞封结构和防盗环虽在外观图中不完全可见，但在三维建模时应按同轴关系处理，保证盖体旋合后与瓶口轴线一致。瓶体轴线、盖体轴线和底部支撑中心应重合，这样在灌装线抓盖头压合、输送带直线运行以及后期货架陈列时都能保持稳定。

　　外形边界方面，该类瓶体属于小直径高瓶型，占用平面直径主要由瓶身最大截面和底部支撑环决定，高度方向则由瓶底到盖顶控制。进行多瓶排列、纸箱包装或冷藏柜搁板布置时，应按盖顶最大外径、瓶身最大外径和底脚接触范围分别校核，而不能只按名义容量估算。相邻瓶体接触时，瓶身凹槽可降低大面积贴靠带来的摩擦卡滞，肩部锥度也有利于装箱时导向。

　　建模过程中，回转主体适合通过草图轮廓旋转得到基础曲面，再对纵向凹槽进行阵列切除或曲面压印；底部花瓣结构需要同时处理内凹曲面、支撑脚和加强筋过渡，避免出现尖角、褶皱面和法向突变。瓶口螺纹与盖体螺纹应保留合理间隙，密封面则按接触关系表达。整体结构不仅是饮料包装外观件，也涉及吹塑工艺、灌装设备适配、物流堆码和消费者开启使用，是典型的薄壁塑料包装容器结构。
