农用机械PTO万向传动轴连接接头

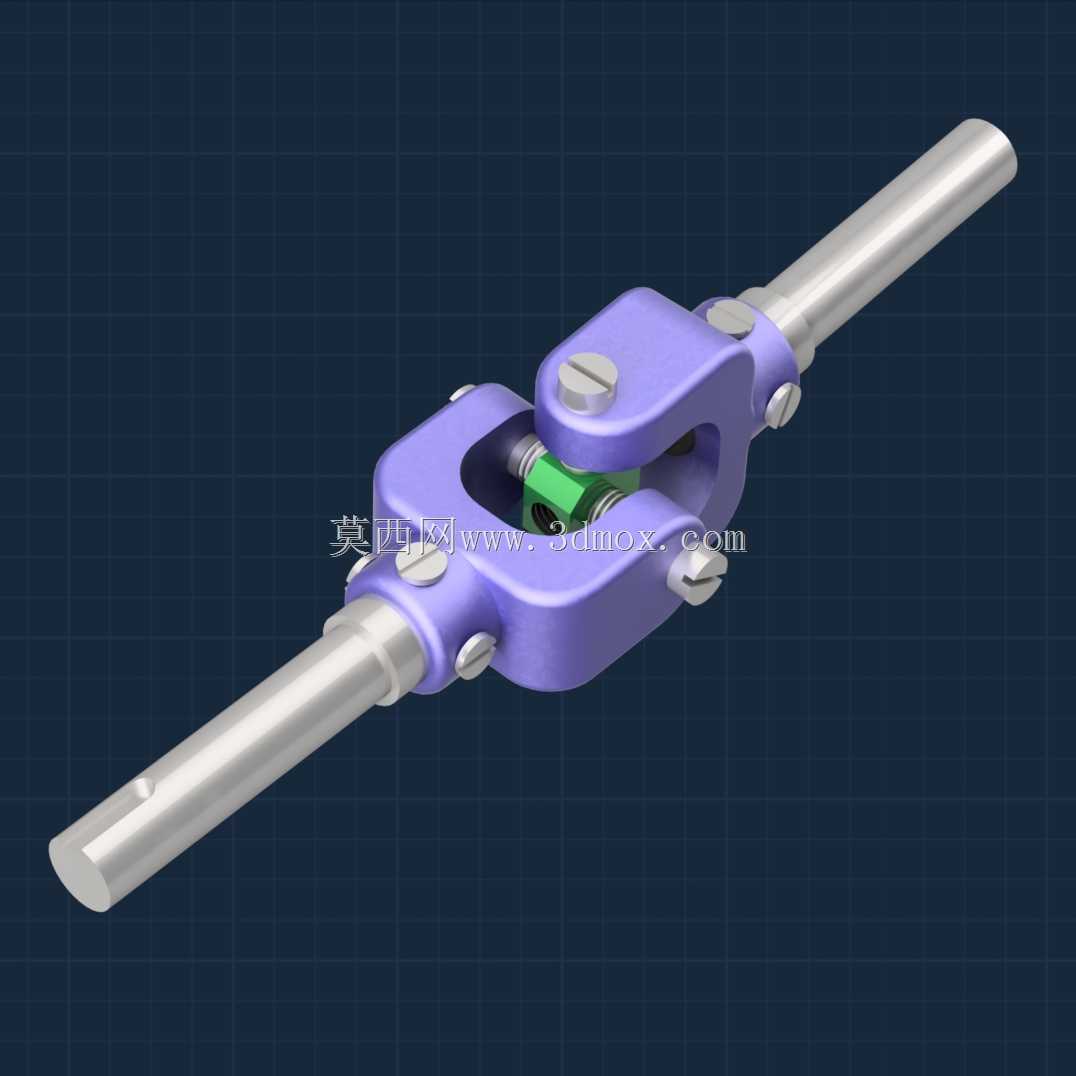

　　在农用拖拉机、园林作业机具以及小型工程机械的动力传递链路里，PTO动力输出端与作业端之间往往存在装配同轴度偏差、作业过程中机架随地形起伏产生相对位移的工况，刚性联轴器无法适配这类持续变化的角度偏移，带十字铰接结构的万向轴接头就承担了变角度扭矩传递的核心作用。这套接头结构采用双侧叉耳配合十字轴的经典万向节布局，两端延伸出同轴光轴段，既可以直接对接花键套完成动力输入输出，也可以根据配套机具的接口形式在轴端加工键槽、销孔或者外螺纹，适配旋耕机、割草机、秸秆还田机、撒肥机等多种后置农机具的动力接入需求。

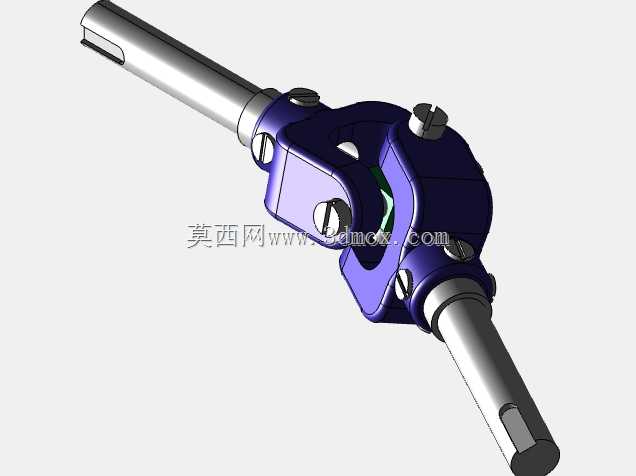

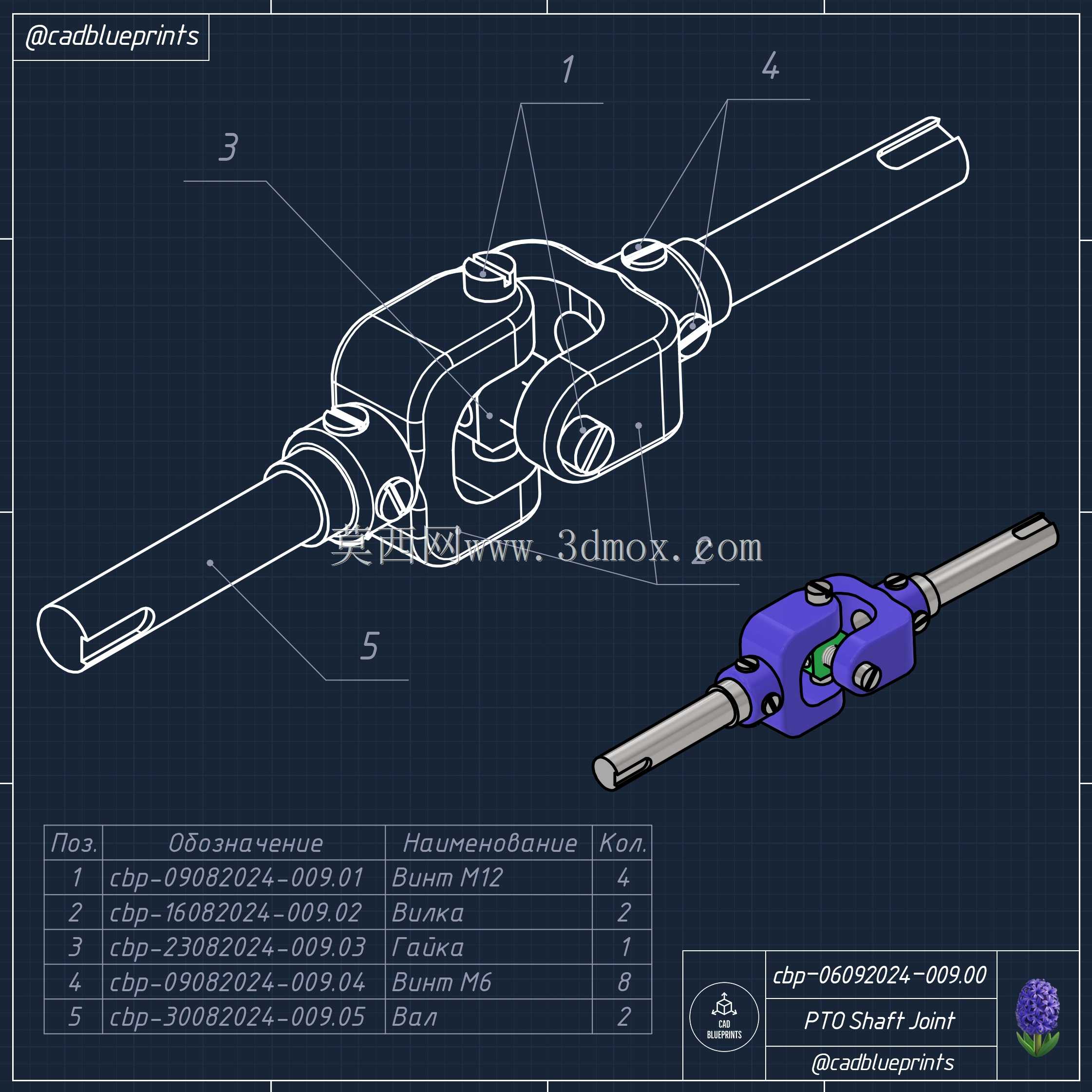

　　从实际装配边界来看，两侧伸出的轴段直径统一，轴段长度预留了足够的套接余量，现场安装时不需要对轴体进行二次裁切，只需要根据配套设备的PTO接口深度调整插入量，再穿入横销完成轴向锁止即可。中间铰接的十字轴四个轴颈分别嵌入两侧叉耳的安装孔内，孔位同轴度在建模阶段就做了约束校验，避免出现十字轴转动卡滞、单侧轴颈偏磨的问题。叉耳外侧的压盖结构用来封堵轴承位，既可以容纳滚针轴承对十字轴轴颈形成径向支撑，也能在日常维保的时候拆开压盖补充润滑脂，不用整体拆解传动轴就能完成保养作业。

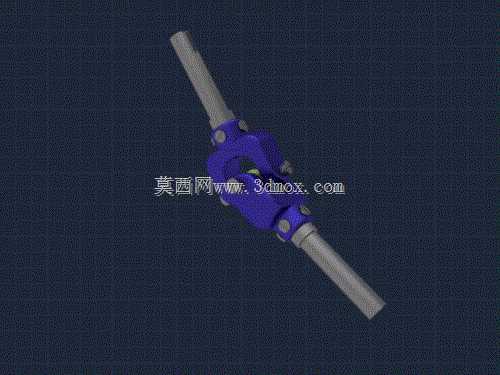

　　设计过程中首先要锁定的是万向节的允许摆角范围，农田作业时拖拉机带动机具升降，两侧轴段的夹角会在0到30度区间内动态变化，建模时把十字轴的转动极限做了运动干涉检查，当摆角达到上限时叉耳内侧不会和十字轴本体、相邻轴段发生磕碰，保证大角度转向或者机具提升到最高位置时传动不会锁死。扭矩传递路径从一侧轴段输入，经过同侧叉耳传递到十字轴，再通过另一侧叉耳输出到对接轴，整个路径上的受力截面都做了加厚处理，叉耳和轴段衔接的圆角位置避免了应力集中，应对农机作业时突然遇到硬土、石块带来的冲击载荷时，不会在衔接位置发生断裂。

　　外形上整体呈对称长轴布局，中间铰接段的外径大于两侧轴段，外围没有突出的尖角结构，后续配套安全防护罩时可以直接把罩壳卡在轴段外侧，转动过程中不会和罩壳产生摩擦。轴段的外圆面预留了均匀的机加工余量，三维模型里标注的名义尺寸可以直接作为下料和车削的参考，十字轴和叉耳的配合孔采用基孔制公差，批量加工时普通车床和钻床就能完成大部分工序，不需要特殊定制刀具。在设备选型匹配时，只需要确认配套动力的输出轴径、额定传递扭矩以及作业时的最大摆动角度，就能对应调整这套接头的轴段长度、叉耳厚度和十字轴轴颈尺寸，不用重新从零搭建铰接结构。针对长时间露天作业的工况，结构上预留了润滑脂加注通道，润滑脂可以从十字轴端部的油嘴注入，直接填充到四个轴颈的轴承配合面，减少泥水侵入造成的磨损。整套结构没有复杂的异形曲面，拆解后零件数量少，田间作业出现故障时可以快速更换十字轴或者密封件，不用整体更换传动轴，大幅降低农机使用过程中的维护成本。建模时所有装配关系都按照实际装配逻辑做了配合约束，转动副的活动范围和实物完全一致，设计人员可以直接在装配体里模拟机具升降、转向全过程的轴系姿态变化，提前排查不同工位下的干涉风险，也能以此为基础派生不同长度、不同轴端接口的系列化PTO传动接头，覆盖不同马力段拖拉机的配套需求。
