带螺栓锁紧的弧形标准格栅固定夹

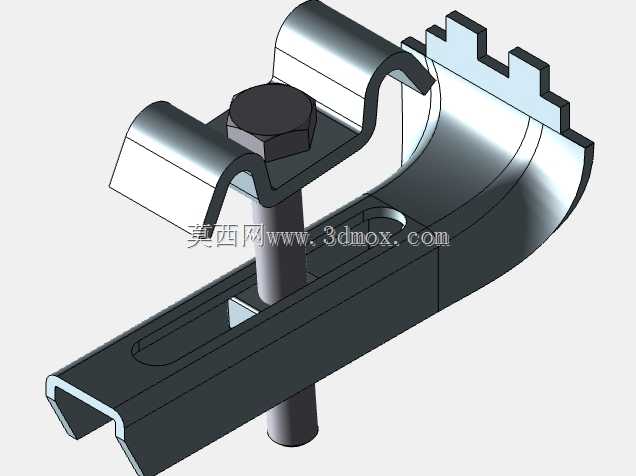

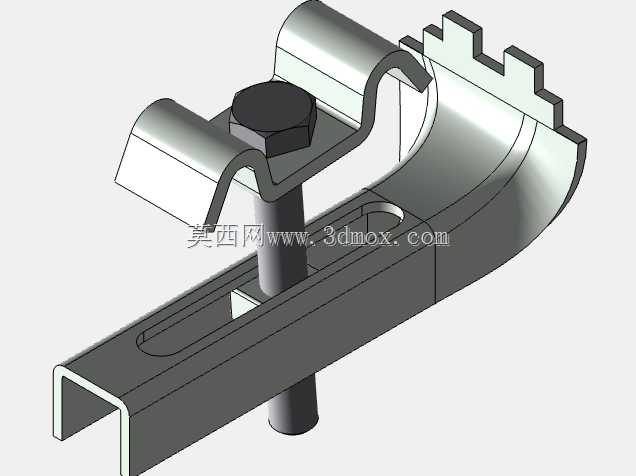

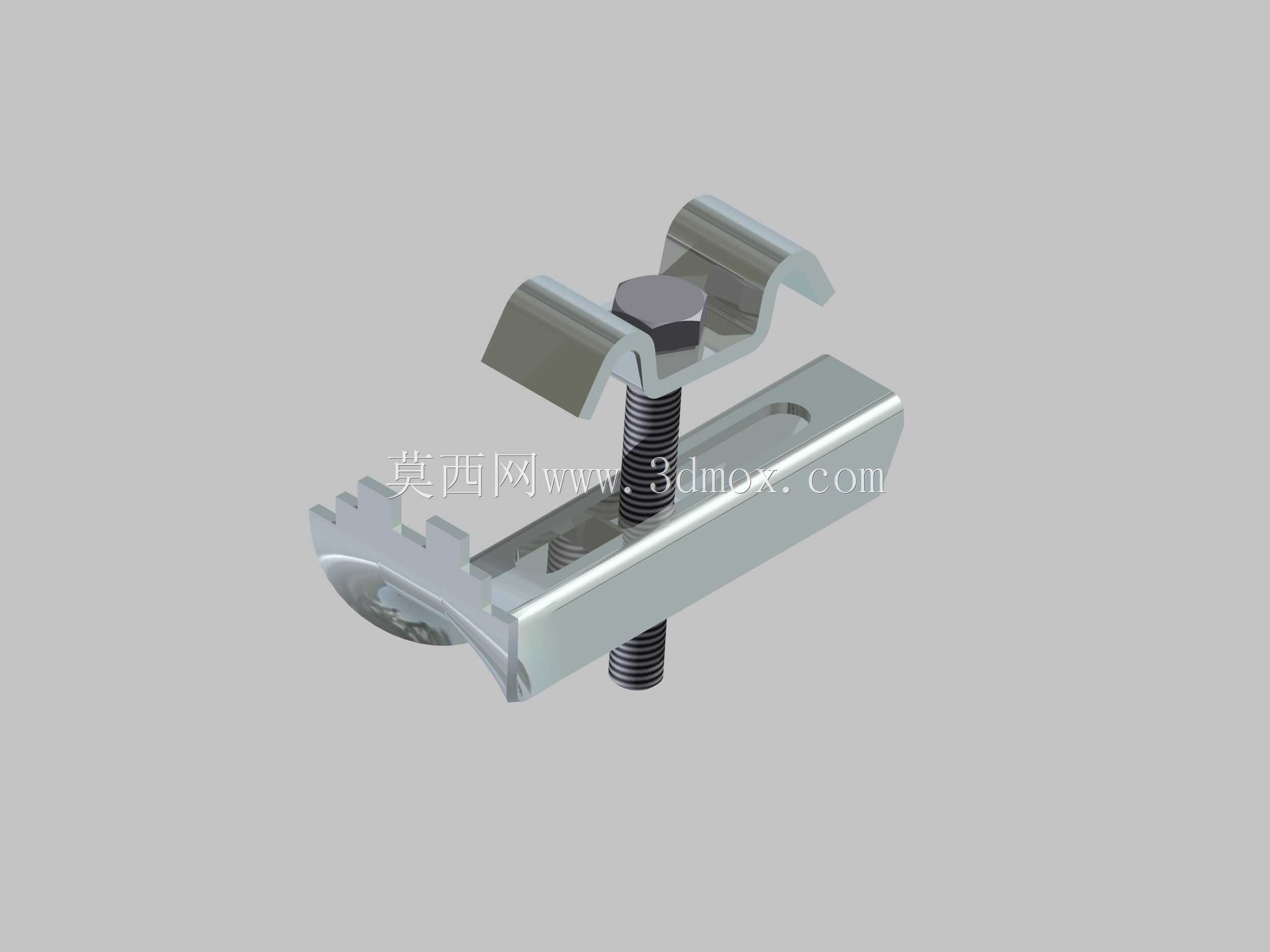

　　这款格栅固定夹的结构围绕格栅安装与线缆、管路夹持两类需求展开，主体采用弧形承托结构配合上方压爪，能够同时贴合格栅型材边缘与被夹持件外圆，避免单点受力造成的局部压痕或松动。夹体下部开设长条形调节槽，安装时可沿槽方向调整固定位置，补偿格栅孔距偏差，降低现场配孔难度。

　　从实际使用场景看，这类夹件常见于电气柜、变压器周边布线、自动化设备走线架以及机柜内部线缆整理。交流稳压器、配电柜等设备在装配时，线束需要沿格栅或型材有序固定，若采用扎带，长期受振动、热胀冷缩影响容易松脱；普通卡扣又难以适应不同线径。该格栅夹通过螺栓与压爪形成刚性压紧，可将电缆、软管或小型管路稳定压在弧形托面内，夹持后不易滑移。

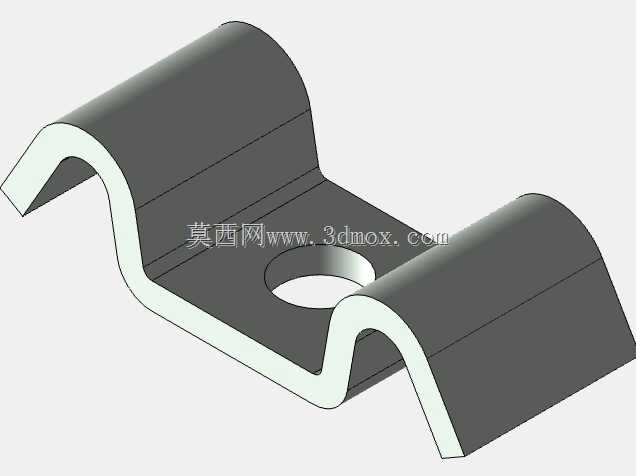

　　夹体上方的压爪做成带齿状台阶的形式，一方面增加与格栅边的咬合面积，另一方面在卡入不同厚度格栅时，台阶能够提供多级限位，使夹具不会因格栅壁厚变化而出现过盈卡死或间隙过大。弧形托面的曲率按照常见圆形线缆和软管的外轮廓设计，接触区域呈面接触，相比线接触夹具，压强分布更均匀，对电缆护套更友好。

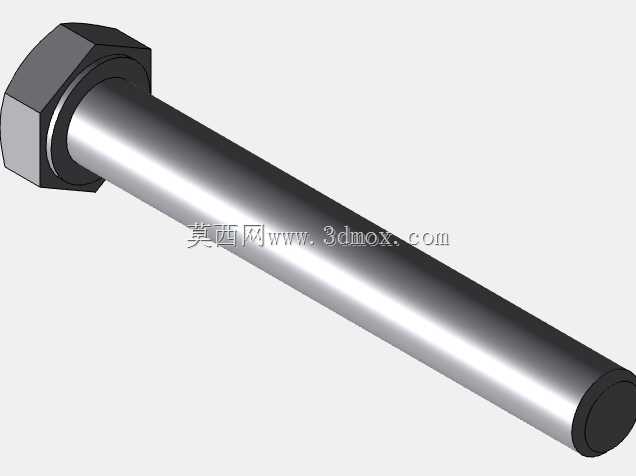

　　锁紧部分由螺栓、螺母和压块组成。螺栓穿过夹体立板与压爪区域，旋转螺母时压块向下施压，将压爪与格栅、托面与线缆同时锁紧。这种结构的优点在于夹紧力可调：细线束时轻压即可固定，粗电缆或软管时可继续增加锁紧力矩，保证夹持可靠。压块采用六角外形，便于使用普通扳手操作，现场维护时不需要专用工具。

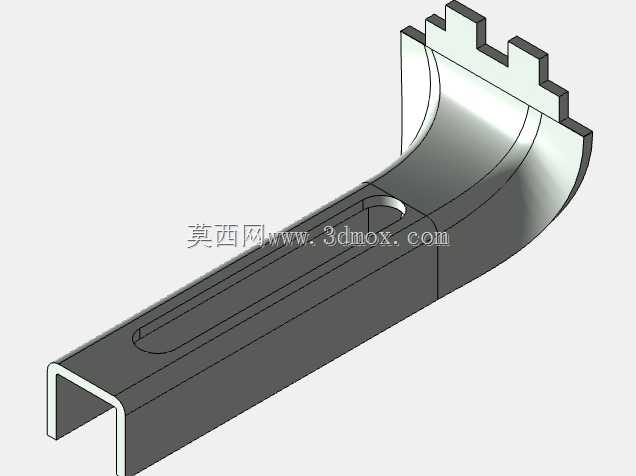

　　设计思路上，夹具没有采用复杂的多件拼合结构，而是以一体成型夹体为主体，仅配合标准螺栓螺母完成锁紧。这样既减少了零件数量，也提高了装配效率。夹体边缘设置折边和加强轮廓，在薄板厚度有限的情况下提升抗弯刚度；长槽周围保留足够实体宽度，避免调节孔成为应力薄弱区。弧形底部与立板交接处采用平滑过渡，可降低夹紧过程中的应力集中。

　　安装边界方面，夹具需要预留螺栓操作空间，尤其是螺母上方应保证扳手能够进入；格栅卡接位置应选择型材边连续、无缺口的区域，以保证压爪台阶充分受力。长槽方向建议与线缆可能产生的窜动方向一致，这样在固定前可微调夹点位置，锁紧后再由摩擦力限制位移。若用于多根电缆并排固定，应核算弧形托面宽度与线缆总外径，避免线缆堆叠后超出压爪覆盖范围。

　　从受力角度看，夹具承受的主要载荷包括线缆自重、设备运行振动以及线束拉扯力。弧形托面承担竖向支撑，压爪承担格栅方向的反力，螺栓则提供持续预紧力。长期使用时，预紧力会受材料蠕化和温度循环影响，因此在振动较强的设备上，可配合防松垫圈或锁紧螺母使用。夹体外形紧凑，突出高度较低，适合在柜内空间受限、线束密集的位置布置。

　　建模时需要重点保证长槽、螺栓孔与压爪台阶的位置关系：长槽中心线应与夹体对称面重合，保证调节时受力不偏斜；螺栓孔与压块接触面需保持垂直，避免螺母压紧时产生侧向分力；弧形托面与压爪内侧面应形成连续夹持空间，不能出现干涉尖角。对于不同规格格栅，可通过调整压爪开口高度、台阶间距和托面曲率形成系列化零件，而锁紧螺栓与整体安装方式保持通用，便于备件管理和现场选型。
