200x380规格钩螺栓格栅夹持构件

　　在工业格栅铺装、设备平台搭建、市政沟盖布设的现场作业里，格栅构件的固定可靠性直接关系到通行安全与结构耐久度，这款钩螺栓格栅夹就是针对200x380规格格栅的安装固定需求开发的专用夹持构件。不同于常规的焊接固定或穿孔螺栓固定方式，这款夹持件采用钩挂式锁紧结构，安装时不需要在格栅主梁或支撑框架上额外打孔，也不需要动火焊接作业，能大幅降低现场安装的施工难度，尤其适合后期改造、易燃易爆工况下的格栅固定作业，避免焊接带来的防腐层破坏、火灾隐患等问题。

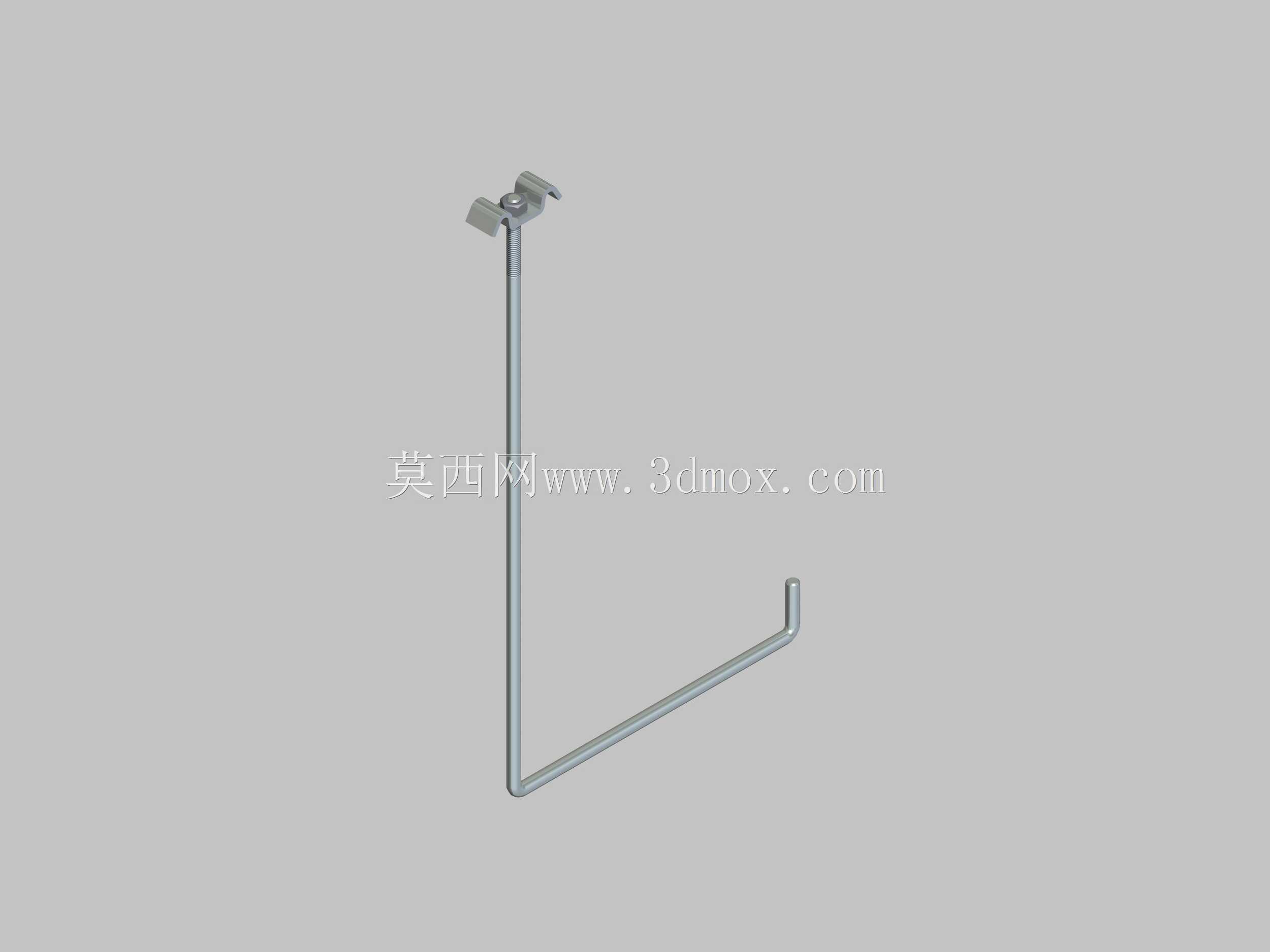

　　从结构设计逻辑来看，整个构件分为三个功能段：顶部的钩挂锁紧头、长直杆身、底部的横向压接段。顶部的钩头做了适配格栅肋条的圆弧卡槽，安装时可以直接卡入格栅的横向肋条下方，钩头内侧做了防滑齿纹，锁紧后不会因为设备振动、人员踩踏出现滑移松脱的问题；杆身采用等直径圆钢加工，直线度公差控制在每米0.5mm以内，保证穿过格栅间隙时不会出现卡滞，同时杆身长度严格匹配200x380规格格栅的安装高度，预留了3-5mm的调节余量，能适配支撑框架上5mm以内的安装平面度误差，不需要现场裁切杆身；底部的横向压接段做了90度弯折，压接面压花处理，锁紧时能紧密贴合支撑框架的型钢表面，压接接触面积达到120平方毫米，比普通钩螺栓的接触面积大40%，能有效降低局部压应力，避免长期荷载下支撑框架表面出现压痕凹陷，导致夹持力下降。

　　实际应用场景中，这款构件可覆盖多个领域的格栅固定需求：在工业厂房的操作平台上，可用于固定钢格栅板，承受人员巡检、小型工具搬运的动荷载，在设备长期运行产生的持续振动下，锁紧结构不会出现松动退牙的问题；在市政排水的沟盖安装场景中，可用于固定雨水篦子，防止雨水冲刷、车辆碾压导致篦子移位脱落，同时钩挂式结构方便后期检修时快速拆卸，不需要破坏周边的混凝土结构；在污水处理厂的 walkway 格栅铺装中，构件表面做了热镀锌防腐处理，能适应潮湿、弱腐蚀的环境，长期使用不会出现锈蚀卡死的问题，降低后期维护更换的成本。

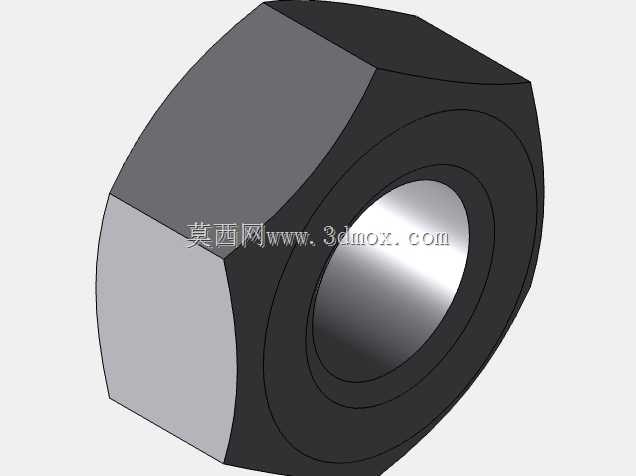

　　设计过程中，团队重点考量了安装边界的适配性：顶部钩头的开口尺寸适配市面上绝大多数25mm、30mm宽度的格栅肋条，不需要针对不同厂家的格栅产品单独定制构件；杆身直径选用10mm的圆钢，能穿过格栅肋条之间最小12mm的间隙，不会出现杆身过粗无法穿装的问题；底部压接段的长度设计为80mm，能适配40mm、50mm宽度的槽钢、角钢支撑框架，压接时不会超出型钢边缘，保证受力点完全落在支撑结构上。同时，整个构件的锁紧操作只需要一把普通扳手即可完成，顶部的锁紧螺母采用防松设计，拧紧后螺母与钩头之间的预紧力能达到8kN，足以承受格栅上5kN/㎡的均布荷载，满足工业平台、市政道路的荷载设计要求。

　　不同于市面上通用的钩螺栓产品，这款格栅夹专门针对200x380规格的格栅做了尺寸匹配，杆身长度刚好对应格栅的安装高度，不会出现杆身过长需要裁切、过短无法锁紧的问题，安装效率比通用钩螺栓提升60%以上。在结构细节上，钩头与杆身的连接部位采用了圆角过渡，避免应力集中导致的断裂问题，经过1000次反复振动测试后，构件没有出现裂纹、松动的问题，疲劳强度满足长期使用的要求。在实际选型过程中，结构设计人员只需要确认格栅的肋条间距、支撑框架的型钢规格，即可直接选用这款构件，不需要重新进行夹持力校核、尺寸定制，能大幅缩短设计周期，减少现场安装的非标加工工作量。
