带导柱弹簧复位的杠杆式压紧工装结构

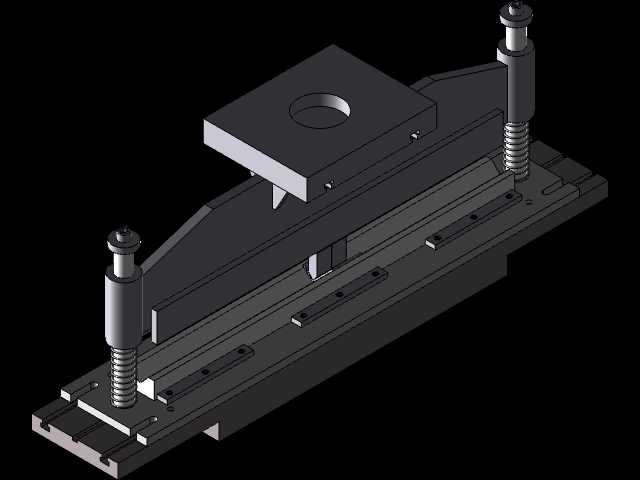

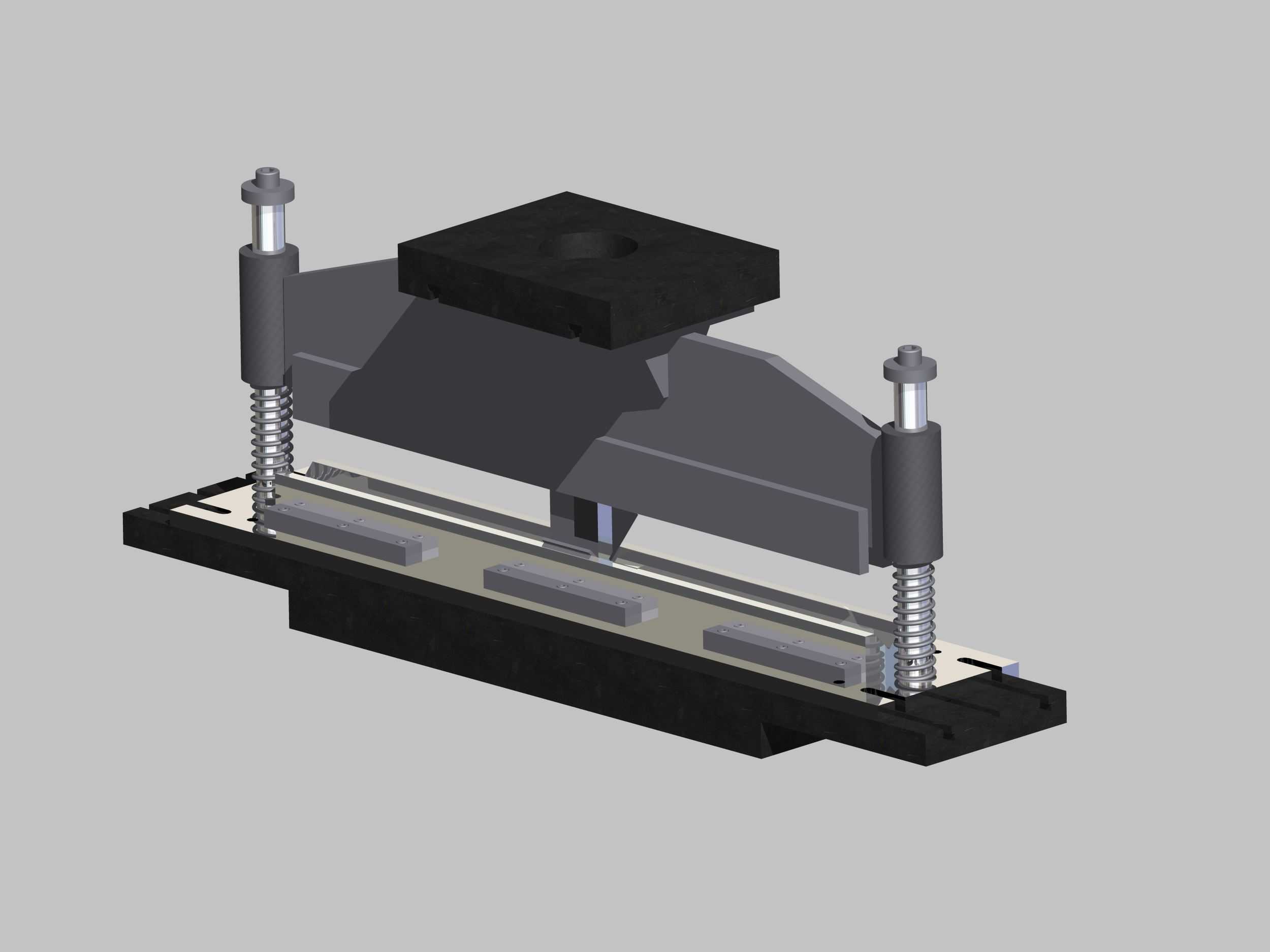

　　这套压紧结构的设计初衷，是解决中小尺寸平板类零件在机加工、装配工位上的快速压紧定位需求，常见于五金冲压件去毛刺工位、小型电子元器件组装治具、PCB板分板工装等场景，替代传统的螺栓压板压紧方式，减少装夹辅助时间，提升工位作业效率。从结构组成来看，整套机构分为执行压合端、导向复位组件、杠杆传力结构、安装基座四个核心部分，执行压合端采用矩形块状压头，压合面做了平面度公差管控，避免压伤工件表面，压头与杠杆臂之间采用嵌入式连接，可根据不同工件的压合需求更换不同厚度、不同压合面形状的压头，适配不同的工件轮廓。

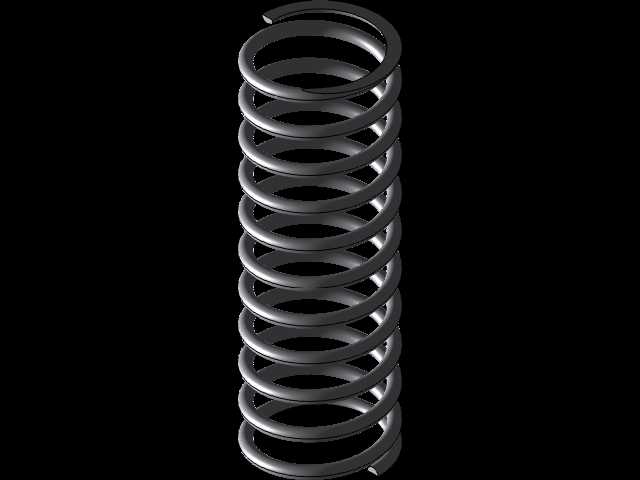

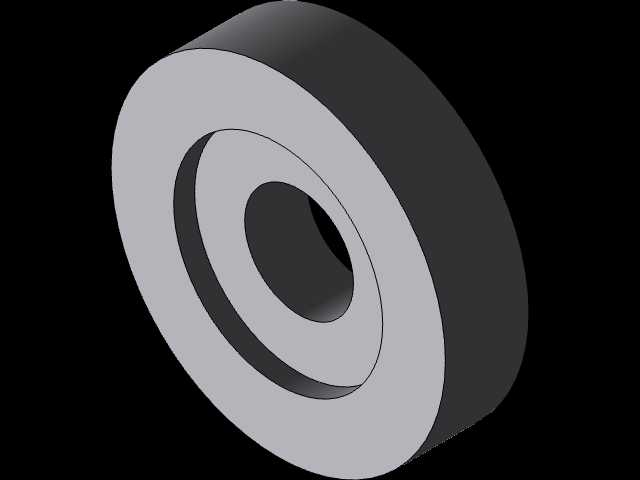

　　导向部分采用两根对称布置的圆柱导柱，导柱表面做了硬铬镀层处理，降低滑动摩擦系数，提升耐磨性能，每根导柱上配套等刚度圆柱螺旋压缩弹簧，弹簧的预压量在装配时做了统一调校，保证压头抬起时两侧复位力均匀，不会出现卡滞、偏斜的问题，导柱下端与安装基座采用过盈配合加定位销固定，上端设置限位轴肩，避免压头行程超出行程范围出现脱落问题。杠杆传力结构采用变截面设计，靠近压头端的力臂长度短于驱动端力臂，可在驱动端施加较小作用力的情况下，在压合端获得足够的压紧力，杠杆的铰接点采用自润滑铜套作为转动副，无需频繁加注润滑脂即可保证转动顺畅，适配长时间高频次的工位作业需求。

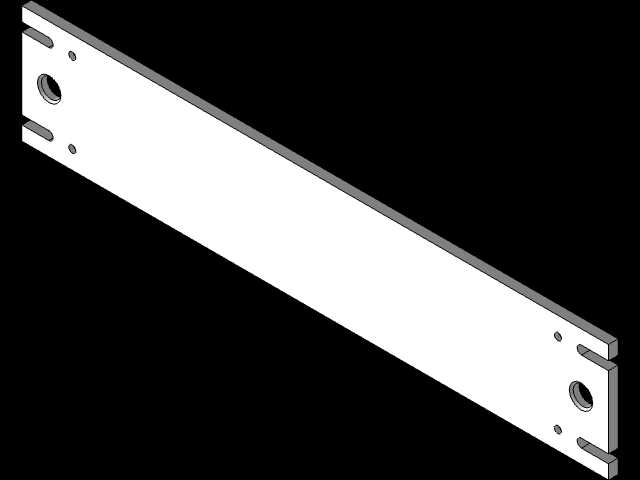

　　安装基座采用整体式矩形型材加工而成，基座上设置了等间距的T型安装槽，可直接固定在标准工作台面或者流水线工位板上，基座的安装孔位做了长圆孔设计，允许在一定范围内调整整套压紧机构的安装位置，适配不同尺寸工件的装夹位置需求。在实际应用中，这套结构可单独使用，也可多组并排布置，针对长条形工件实现多点同步压紧，避免工件在加工过程中出现翘曲变形；设计过程中对整套机构的压合行程做了严格管控，空行程距离控制在15mm以内，保证操作人员扳动驱动端时可快速到达压合位置，压合到位后的保压行程预留3mm，抵消工件厚度公差带来的压紧力波动问题。

　　导向组件的导柱间距经过反复校核，保证压头在全行程范围内的偏摆量不超过0.02mm，避免压合位置偏移导致的工件定位失效。弹簧的选型经过刚度验算，复位力可克服压头、杠杆臂的自重，保证在无外力作用下压头始终处于抬起位置，不会因为机构自重下落影响工件上下料操作。整套结构的外露棱角均做了倒角处理，避免操作人员在上下料过程中被锐边划伤，所有金属部件表面做了发黑防锈处理，适配车间多油污、多粉尘的作业环境，减少日常维护工作量。针对不同的工位需求，还可在驱动端加装气动驱动接头，实现自动化压紧控制，无需人工手动操作，适配自动化生产线的升级需求，压头位置也可加装压力检测垫片，实时监控压紧力大小，避免压紧力过大导致薄壁工件变形，或者压紧力不足导致工件在加工过程中移位。
