Jeep牧马人JK越野LED长条灯支架

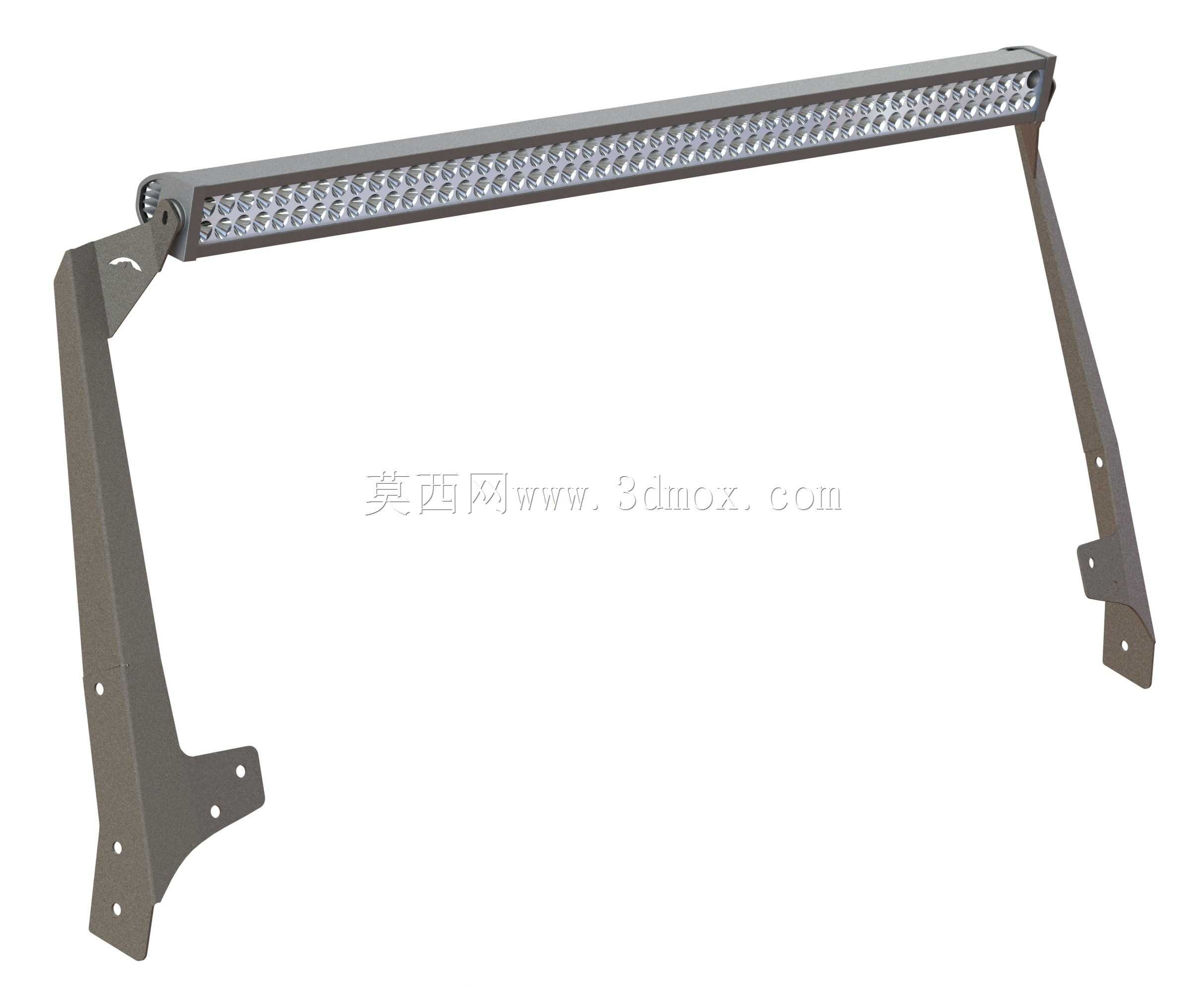

　　这套三维结构围绕硬派越野车前部高位辅助照明的安装需求展开，核心是一根横跨车头上方的长条形LED灯组，以及左右两根从车身或前杠区域向上延伸的支撑臂。灯体本身采用细长矩形截面，长度覆盖车头主要横向宽度，正面密集排列LED发光单元，能够在夜间越野、荒漠穿越、林区道路和工地临时行驶时提供大范围远距照明。相比安装在原保险杠下部的辅助灯，高位布置可以减少尘土、泥水和石块对灯面的直接冲击，也能让光束越过车头起伏地形，减少近区眩光并提升远处障碍物识别能力。

　　从结构形式看，左右支架并非简单直杆，而是带有折弯、加强筋和多组安装孔的板焊或折弯件。支架下端通过螺栓固定在车身前部既有孔位或加强区域，上端则夹持或连接长条灯端部。建模时需要重点表达支架与灯体之间的角度关系：灯体并非水平悬置，而是随车头造型和照射角度略微倾斜，支撑臂因此形成侧向稳定的门式框架。该框架在车辆振动、冲击和风载下承受交变载荷，若支臂截面过薄或孔位距离不合理，长期颠簸后容易出现晃动、裂纹甚至灯体偏转。

　　设计思路上，这类改装件优先考虑无损安装和现场可调性。下端连接板保留多个圆孔与长圆孔，便于适配不同年款JK前杠、绞盘托盘或车身加强点；长圆孔可吸收实车孔位偏差，降低装配时的强制对中应力。上端与灯体连接区域设置成小角度可调面，使灯光俯仰角能够根据轮胎尺寸、悬架升高程度和使用路况重新标定。对于需要频繁穿越树林或窄路的车辆，支架外侧还可预留护板、拆卸销或快拆接口，在不需要高位灯时减少整车高度和风阻。

　　外形尺寸方面，长条灯的横向长度接近两车灯外侧边界，灯壳厚度控制在较小范围内，以兼顾散热和迎风面积。支撑臂从下部安装点向上、向内收拢，形成稳定三角传力路径；下端板贴合车身曲面，折弯边提高板件抗弯刚度，上端加宽区域用于分散灯体连接载荷。安装边界需要核对发动机舱盖开启轨迹、前挡风玻璃下沿距离、雨刮运动范围以及天线、涉水喉等附件位置，避免灯架在悬架压缩、车身扭转或舱盖开启时发生干涉。

　　在实际越野场景中，该部件不仅是照明载体，也常被用作前部设备扩展基础。支架上方可绑定脱困板、天线座或小型摄像设备，侧面可预留线束固定点，让大功率LED灯的电源线沿支臂内侧走向继电器和蓄电池，避免线束在高温舱件和运动部件之间磨损。结构建模时应把螺栓、垫片、焊接边和折弯圆角一并体现，因为这些细节直接决定夹具制作、激光切割下料、数控折弯以及实车装配顺序。

　　承载与耐久方面，重型越野使用要求支架在连续颠簸、冷水冲击和树枝刮擦下保持定位。支臂材料宜选用具备一定韧性的钢板，表面做防腐和耐磨处理；灯壳则依靠背部肋片散热，同时通过端部支架形成刚性连接。若支架过高，灯光会在怠速和高速行驶时产生抖动，因此设计中需控制悬臂长度，并在两根支臂之间保持足够的横向约束。灯体与支架之间加入减振垫，可以过滤高频振动，但垫片不能过软，否则会牺牲照射方向稳定性。

　　从三维工程表达角度，该模型适合用于改装件开发、装配干涉检查、钣金件展开校核和渲染展示。结构中既包含规则的长条形灯壳、阵列灯珠和紧固件，也包含随车身曲面变化的异形支臂，能够清楚呈现从安装点、支撑路径到灯光模块的完整关系。对从业者而言，建模重点不在单件外观，而在实车边界：孔位是否落在加强区、支架是否避让机盖开启、线束是否有固定路径、灯体重心是否靠近支撑点，以及拆装时工具是否具有操作空间。把这些工程约束落实到模型中，才能让高位LED灯架从外观改装件转化为可制造、可装配、可长期使用的越野附件。
