车载柴油驻车暖风加热器结构

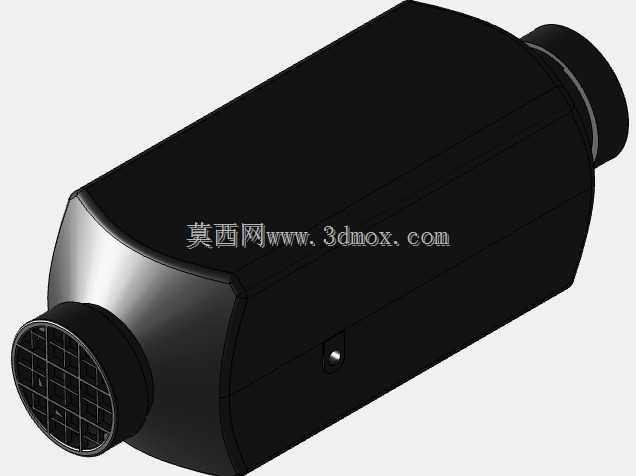

　　该三维结构围绕车载独立暖风系统展开，主体为卧式矩形加热主机，端部设置圆形热风出口，出口格栅采用密集方格导流形式，用于约束出风方向、分散热风流场并阻挡异物进入内部风道。设备底部伸出两组管路接头，分别对应燃油输送与燃烧换热相关接口，壳体侧面预留安装固定位，整体边界紧凑，适合在车厢底板、座椅下方、储物舱侧壁等空间受限区域布置。

　　从实际使用场景看，这类加热器主要服务于面包车、露营车、改装房车、工程作业车以及低温环境下的临时驻留车辆。车辆熄火后，原车发动机冷却液不再提供稳定热源，独立暖风设备可通过燃油燃烧产生热量，再由风机将外部空气吸入并加热后送入车厢，使乘员舱在停车状态下仍能维持适宜温度。与依赖发动机余热的方案相比，独立主机不需要发动机长时间怠速运转，热量输出更直接，燃油利用和夜间使用的便利性更突出。

　　建模时需要重点把握主机壳体、出风口、底部接头和安装耳位之间的空间关系。外壳采用近似长方体的包覆结构，边角做过渡处理，既有利于钣金或塑料壳体成型，也能减少车内安装时的磕碰干涉。圆形出风口位于主机一端，格栅叶片和外筒形成连续阵列结构，装配时需要与热风管道、出风弯头或布风器保持同轴关系。若后期在整车布置中连接柔性风管，应在出口前方预留直管段，避免风管急弯造成风量损失和噪声升高。

　　底部接头区域是结构校核的关键。燃油管、燃烧进排气相关接口在实车上通常需要穿过车体底板，并配合密封垫、锁紧螺母和隔热套使用。三维布局时不能只建立主机本体，还应考虑接头下方的检修空间、管路弯曲半径以及与车架线束、制动管路、燃油管路的安全距离。加热器工作时壳体和排气侧存在高温区域，周边内饰板、木地板、线束护套和保温材料都应留出隔热间隙，必要时在模型中增加隔热板或防护罩的占位体。

　　安装边界方面，主机长度方向决定了底板开孔和支架跨度，宽度方向影响座椅底座、侧围内饰和储物箱的布置，高度方向则需要兼顾上方风道、下方管路接头和拆装工具空间。固定支架一般沿壳体下部承托，安装面应尽量落在车体加强梁或预埋钢板上；若直接固定在薄地板上，长期振动容易产生松动和噪声。模型中可将支架孔位、减震垫、螺栓轴线一并表达，便于后续检查装配顺序和维修可达性。

　　风道设计同样需要结合设备功能理解。冷空气从主机吸入后，经燃烧换热腔获得热量，再由端部风机压出。外壳表面的合模缝、卡扣和侧盖结构体现了维护需求，维修人员需要在不整体拆卸主机的情况下接近燃烧室、风机、控制插头和燃油泵连接区域。对于露营车改装而言，设备周边还应安排燃油泵、滤芯、线束、消音器和进排气管路的相对位置，避免只关注主机外观而忽略系统级安装。

　　该结构适用于车厢采暖、冬季露营、货运车辆夜间休息、工程机械驾驶室保温等场景。建模表达应突出主机外形包络、出风口阵列、底部接口、固定点和维护空间，使设计人员能够在整车总布置阶段完成干涉检查、管路走向确认、隔热距离评估和安装支架设计，为后续详细结构设计与改装选型提供可靠的三维依据。
