丰田越野SUV改装前防护杠总成

　　这套越野SUV前部防护改装结构，面向非铺装路面穿越、户外越野救援、林区矿区作业通勤等高频磕碰场景开发，核心作用是替代原厂偏城市工况的薄型前杠，在车辆冲坡、穿越灌木、低速剐蹭岩石、突发正面碰撞时，吸收冲击载荷，保护水箱框架、前纵梁端头、大灯、散热器以及原厂前包围，同时预留越野作业必需的绞盘安装位、辅助灯挂载点与拖车救援接口。

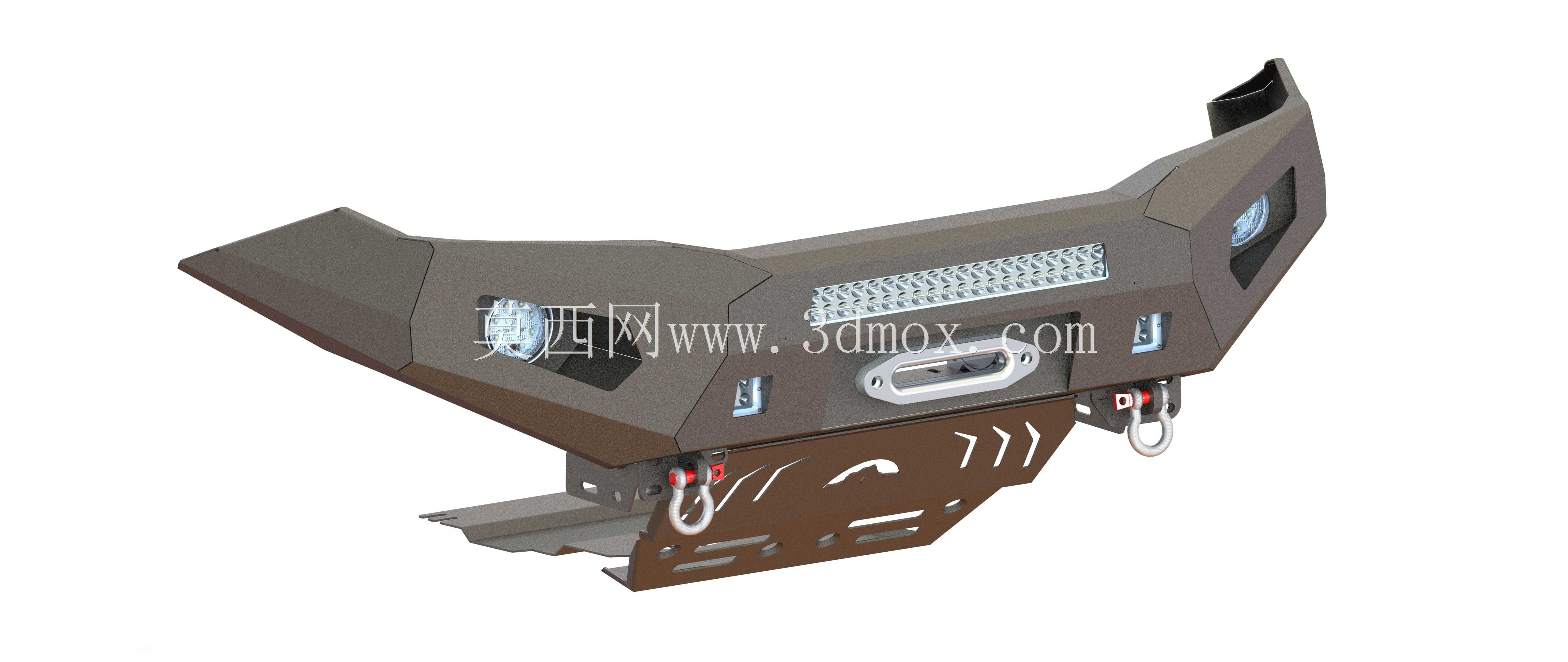

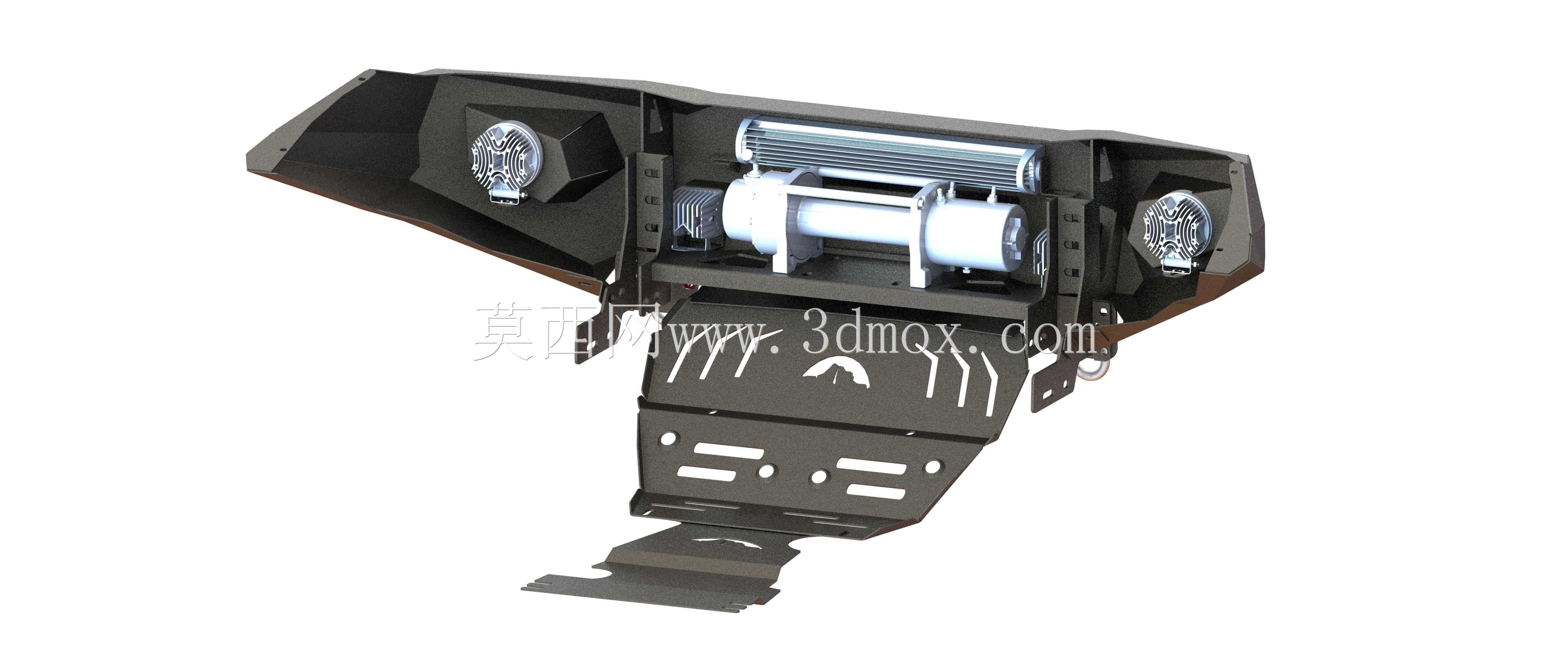

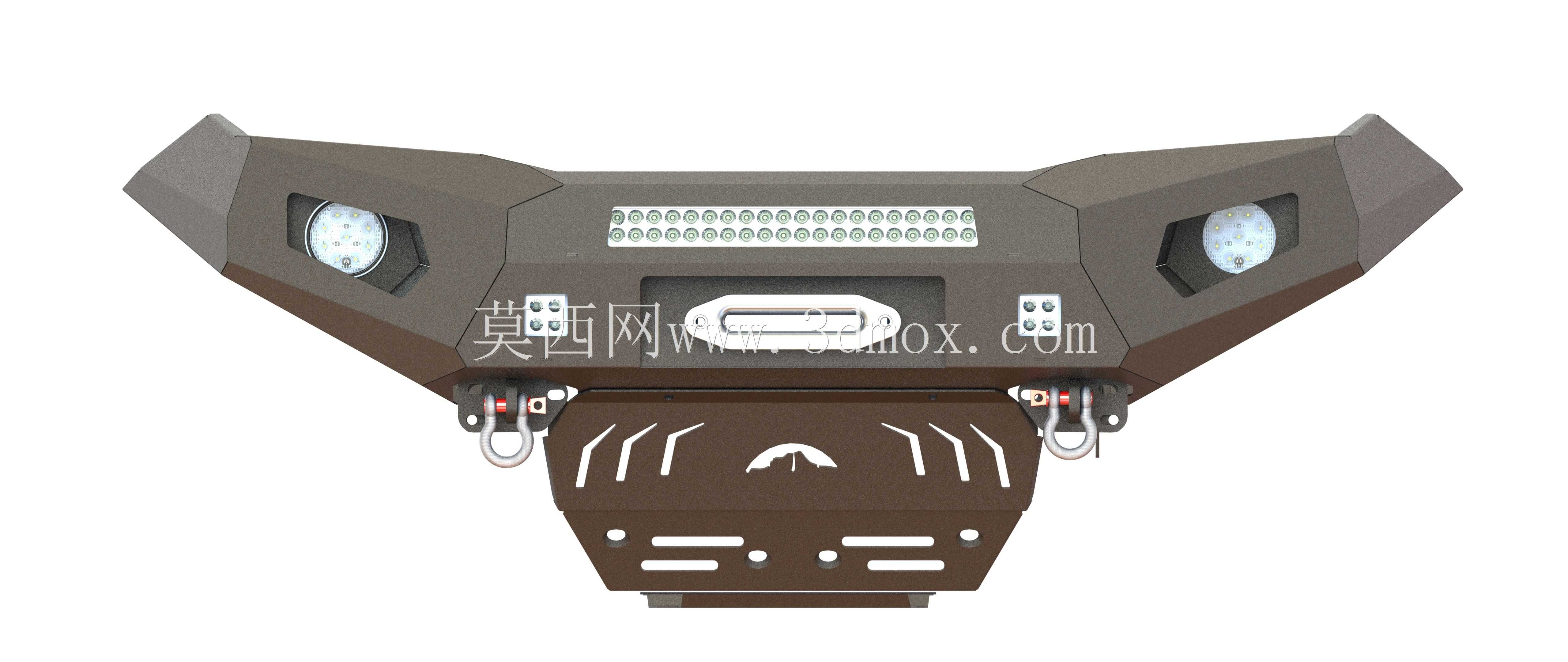

　　从结构设计思路来看，整套防护杠没有采用城市改装件常见的薄皮装饰造型，主体承载段采用折弯拼接的箱型梁结构，受力路径直接对接车身前部两侧的纵梁安装点位，不会像粘贴式装饰杠一样把冲击载荷全部传递给原厂塑料包围。杠体中部预留了内嵌式绞盘安装舱，舱体周边做了多层加强筋，绞盘工作时的数吨拖拽拉力可以直接分散到左右纵梁，避免单点受力撕裂安装位。杠体下方对称布置了两个拖车卸扣安装座，座体与主承载梁焊接为一体，救援时无论是前方拖拽被困车辆，还是车辆自身被牵引，载荷都不会作用在水箱框架等脆弱部件上。杠体上沿预留了长条辅助射灯的安装槽，线束走位空间在建模阶段就提前预留，不需要后期在杠体上额外切割开孔。

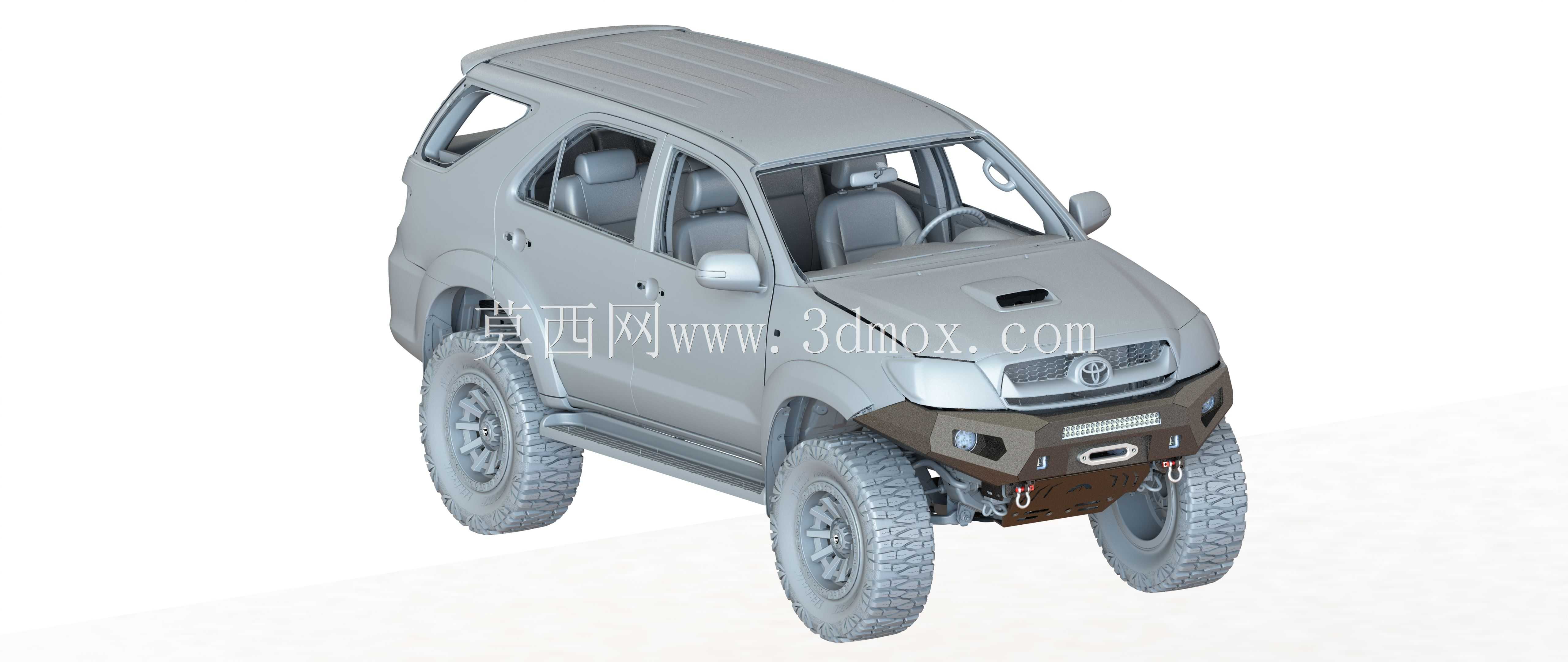

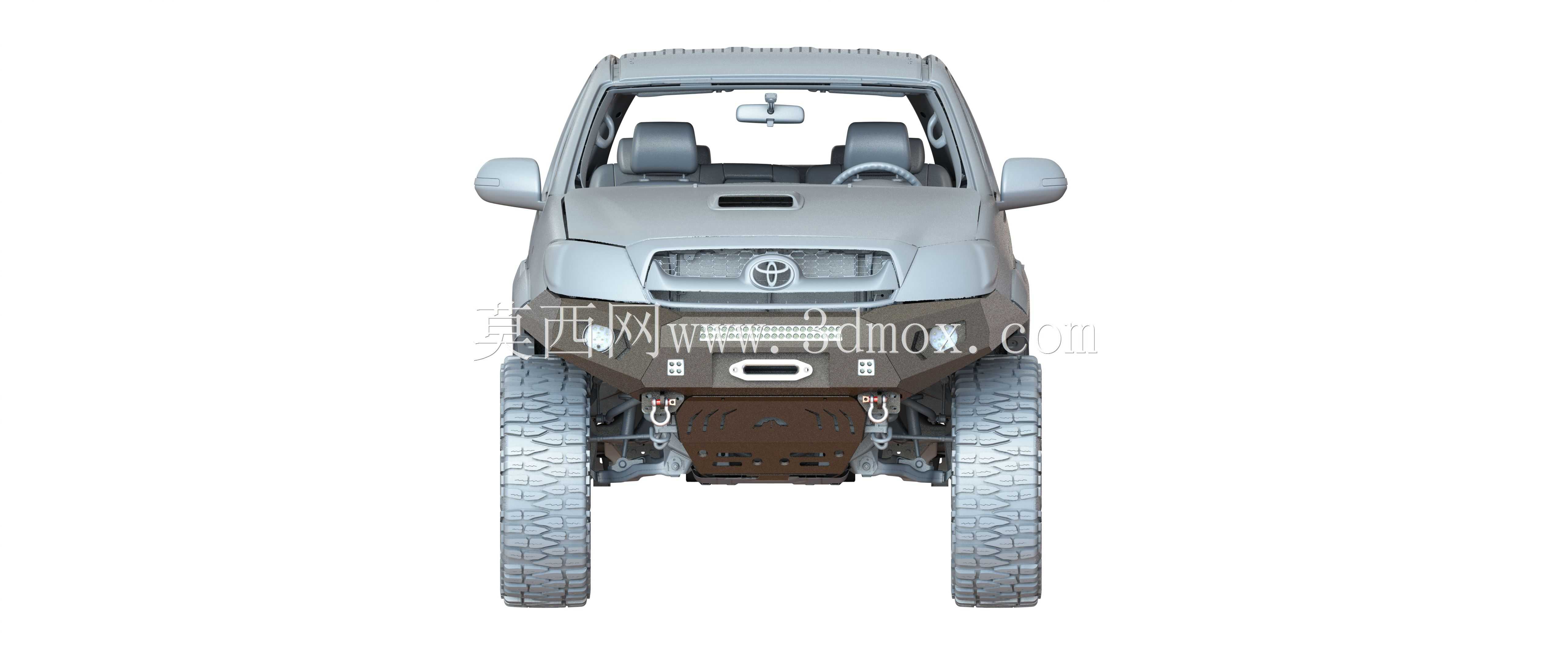

　　外形与安装边界的匹配是这类改装件设计的核心难点，三维建模阶段首先要完整扫描原车前部的所有曲面边界：杠体上沿的弧度完全贴合原厂翼子板前端的折线，两侧包角向后延伸至前轮拱前方，既不遮挡轮胎在最大转向角、悬架全行程压缩时的运动空间，也不会在越野颠簸时与轮胎发生剐蹭。杠体中部的避让缺口精准对应原厂中网格栅与车标安装位，不会遮挡进气迎风面，保证散热器的撞风散热效率；下方预留的孔洞完全避开机油散热器、空调冷凝器的迎风区域，不会因为加装防护杠导致整车散热效率下降。与原厂雷达、摄像头的安装点位也做了对应预留，不需要拆除原车的泊车辅助部件。

　　实际装车使用中，这套防护杠相比原厂杠的优势非常明确：城市道路低速跟车剐蹭时，金属杠体不会像塑料原厂杠一样轻易碎裂凹陷；穿越狭窄林间小道时，杠体可以直接推开低矮灌木，不会刮花原厂车漆；冲坡落地时即使前部托底，杠体下沿的加强结构也会先于油底壳、散热器接触地面，起到挡护作用。建模过程中所有安装孔位的位置度都按照装车公差校核，孔位与原车预留的改装安装点完全对齐，不需要现场扩孔、切割车身结构，装配时按照定位点逐步紧固即可完成安装。杠体表面的分段造型也兼顾了后期维护特性，若单侧包角在越野中受撞击变形，可单独拆解更换受损段，不需要整体替换整个防护杠，降低户外使用后的维护成本。同时杠体的重量经过优化，在保证结构强度的前提下尽可能控制冗余重量，不会过度增加车头前轴载荷，避免破坏原车前后轴配重平衡，影响越野操控稳定性。
