L型直角安装连接固定角座结构设计

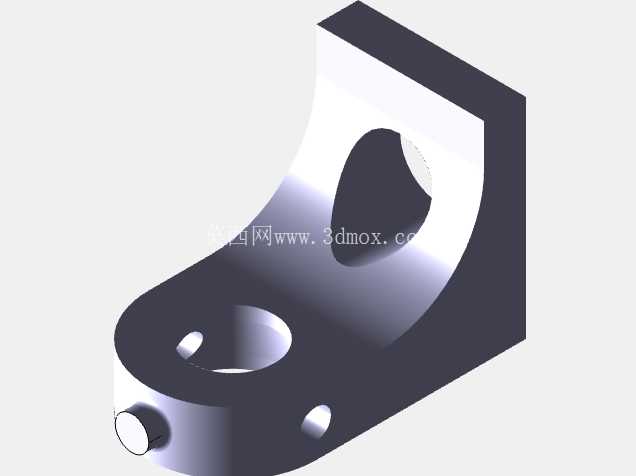

　　在工业装配场景里，这类L型角座的使用频次远高于很多定制结构件，小到自动化生产线的传感器支架安装，大到小型设备的机架边角加固，甚至是工装夹具的定位基准搭建，都能见到这类结构的身影。它的核心作用是在两个互相垂直的安装面之间建立刚性连接，替代传统的焊接角码，既可以避免焊接带来的热变形问题，也能在后期设备维护时快速拆装调整，不需要动用焊切设备就能完成部件更换。从结构设计逻辑来看，这个角座的垂直折弯段做了圆弧过渡处理，不是生硬的直角折弯，这一点是很多新手建模时容易忽略的细节——直角折弯处会存在明显的应力集中，当角座承受垂直方向的交变载荷时，折弯根部很容易出现疲劳裂纹，而圆弧过渡可以把集中的应力沿着弧面均匀分散，大幅提升结构的抗疲劳寿命，圆弧半径的取值也不是随意设定的，通常要根据板材厚度匹配，半径过小起不到应力分散的作用，半径过大又会占用过多安装空间，影响相邻部件的布局。

　　角座水平段的沉头通孔是用来穿装固定螺栓的，沉头结构可以让螺栓头部完全埋入零件表面，不会出现凸起，避免安装后螺栓头剐蹭其他运动部件，也能让整个安装面保持平整，不会因为螺栓凸起导致被固定的部件出现安装倾斜。垂直段的腰型孔设计是为了适配安装时的位置误差，现场装配时很难保证两个安装面的孔位完全对齐，腰型孔预留的调节余量可以让安装人员在一定范围内调整部件的固定位置，不需要重新扩孔或者返工加工，大幅降低现场装配的难度。垂直段下方的小通孔是用来安装定位销的，当角座需要反复拆装时，先通过定位销确定安装位置，再拧紧固定螺栓，就能保证每次拆装后的位置精度一致，不会因为反复拆装出现位置偏移，这对于需要定期维护更换的工位来说非常实用。

　　从安装边界来看，这个角座的整体外形尺寸属于小型安装件范畴，水平安装面的长度和垂直安装面的高度比例接近1:1，这种比例设计可以保证两个方向的固定强度均衡，不会出现某一个方向固定力不足的问题。安装时需要注意，水平段的固定面要和安装基准面完全贴合，如果存在间隙，螺栓拧紧后角座会出现变形，长期受力下很容易断裂，所以建模时两个安装面的平面度公差要控制在合理范围内，表面粗糙度也要满足贴合要求，不能过于粗糙导致接触面积不足。另外，角座的折弯方向和受力方向要匹配，当承受向下的载荷时，要让折弯的圆弧段处于受压侧，而不是受拉侧，这样才能最大化发挥结构的强度优势，如果装反了，折弯根部会承受拉应力，很容易出现断裂失效。

　　这类角座通常会采用铝合金或者不锈钢材质加工，铝合金材质重量轻，适合对重量有要求的移动设备场景，不锈钢材质防腐蚀性能好，适合在潮湿或者有腐蚀介质的车间环境使用，不同材质对应的表面处理方式也有区别，铝合金一般做阳极氧化处理提升表面硬度，不锈钢则做钝化处理提升防锈能力。在三维建模过程中，要特别注意各个孔位的位置公差，沉头孔的深度要和所选螺栓的头部尺寸匹配，不能过深导致螺栓拧紧后接触面不足，也不能过浅导致螺栓头凸起；腰型孔的宽度要和螺栓直径匹配，预留的间隙不能过大，否则会导致固定后部件出现晃动；定位销孔的公差要按照过渡配合来设定，既要保证定位销能顺利装入，也要保证装配后没有明显的间隙。很多工程师在设计这类连接件时，容易只关注外形是否好看，忽略了实际装配时的操作空间，比如螺栓拧紧时需要预留扳手的操作空间，如果角座的折弯边离螺栓孔太近，扳手无法正常伸入，就会导致装配困难，所以在建模时就要模拟螺栓拧紧的操作路径，预留足够的操作空间，避免出现零件加工完成后无法装配的问题。
