三轮车辆转向行走底盘结构设计

　　这套三轮行走转向底盘的结构方案，主要面向低速作业车辆、场地转运小车、教学实训平台以及小型特种运载设备的前期开发验证场景。在厂区内部短途转运、园区巡检载具、农业小型作业辅具、高校机械原理课程设计以及自动驾驶线控底盘原型搭建中，这类简化三轮布局能够大幅降低整车架构复杂度，同时保留完整的转向传动与车轮承载逻辑，方便开发者快速验证转向几何、轮距匹配和车架受力路径。

　　从实际用途来看，该底盘承担整车的行走支撑、转向动作传递以及上部作业机构安装基座三重作用。前部单轮为转向轮，后部两轮作为同轴承载轮，形成稳定的三点支撑形态。三点支撑在不平铺装路面上具备天然的接地适应性，不需要额外配置复杂的独立悬架平衡结构，就能保证三个车轮同时贴合地面，避免四轮底盘在简易加工车架上容易出现的一轮悬空、载荷分配不均问题。对于低速、轻载、运行场地路面条件一般的设备，这种布局的维护成本和装配难度都明显更低。

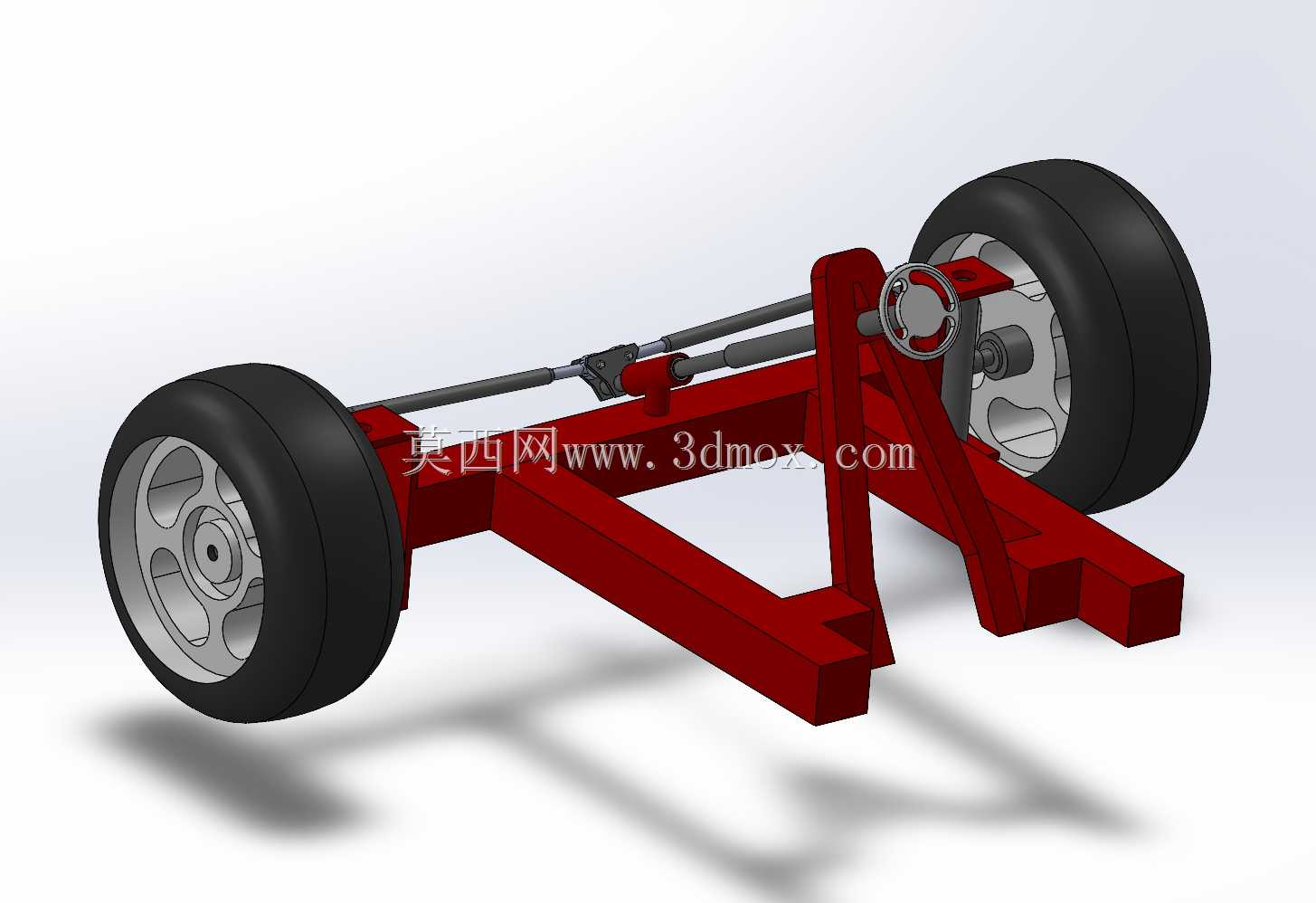

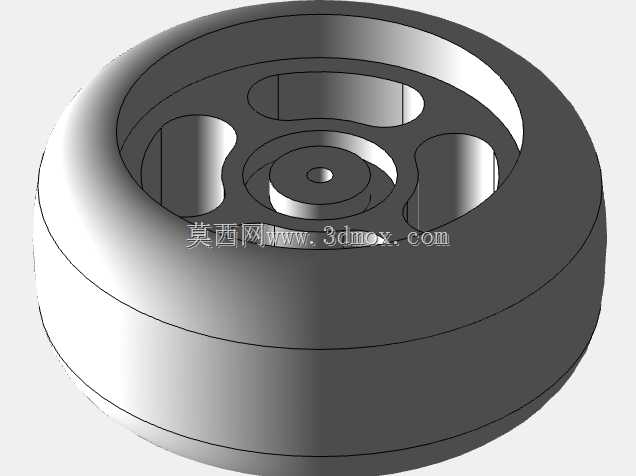

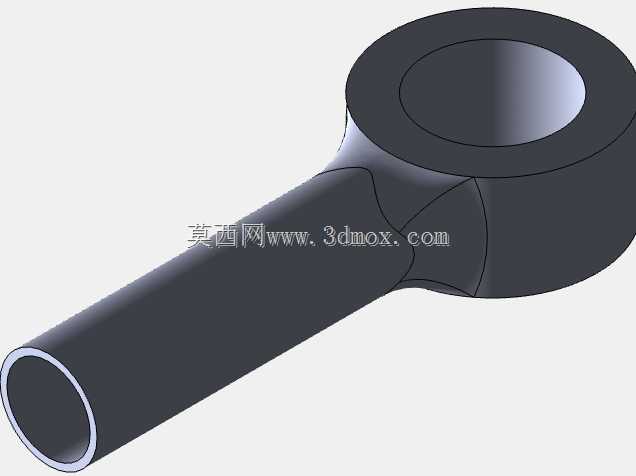

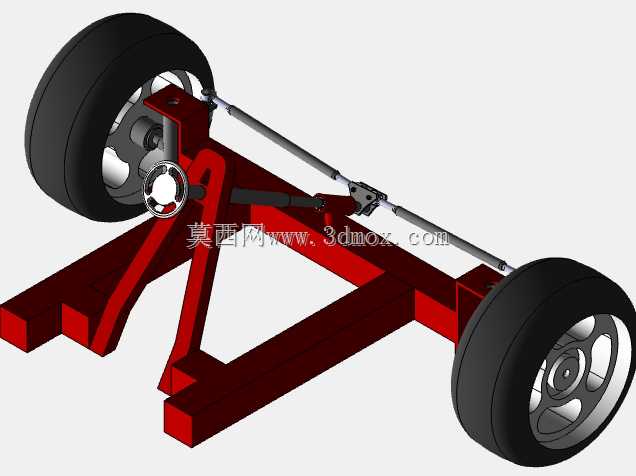

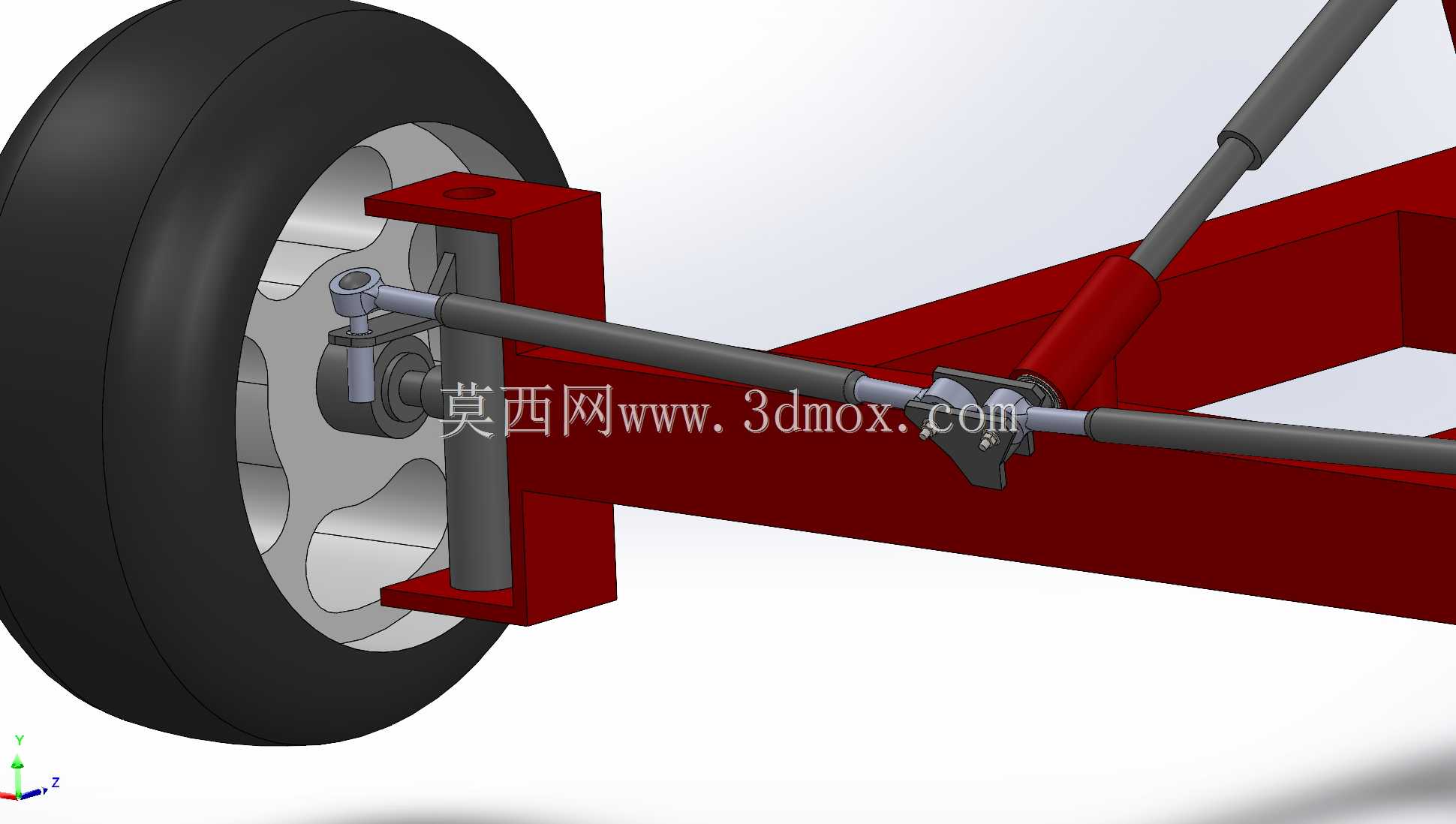

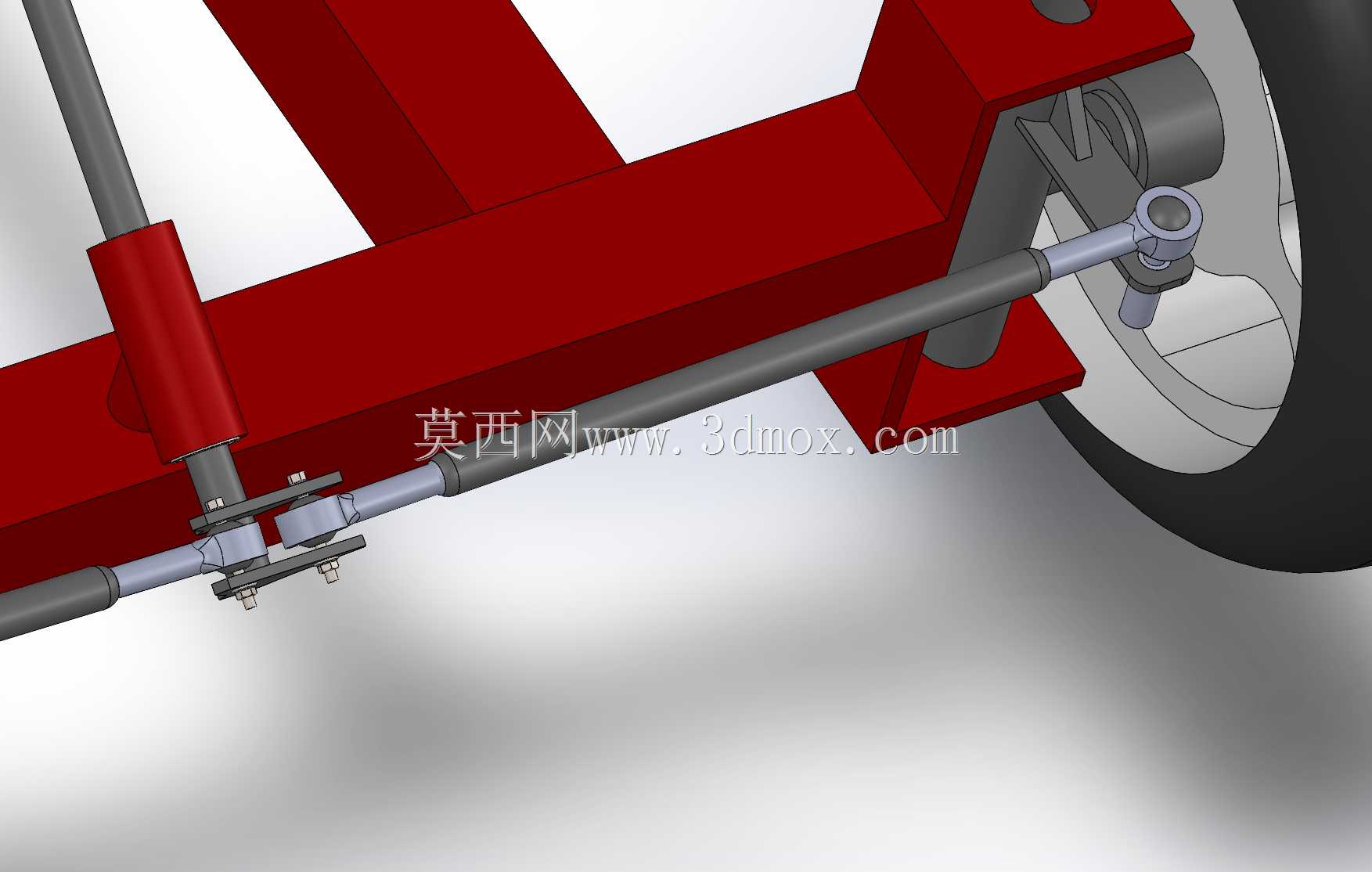

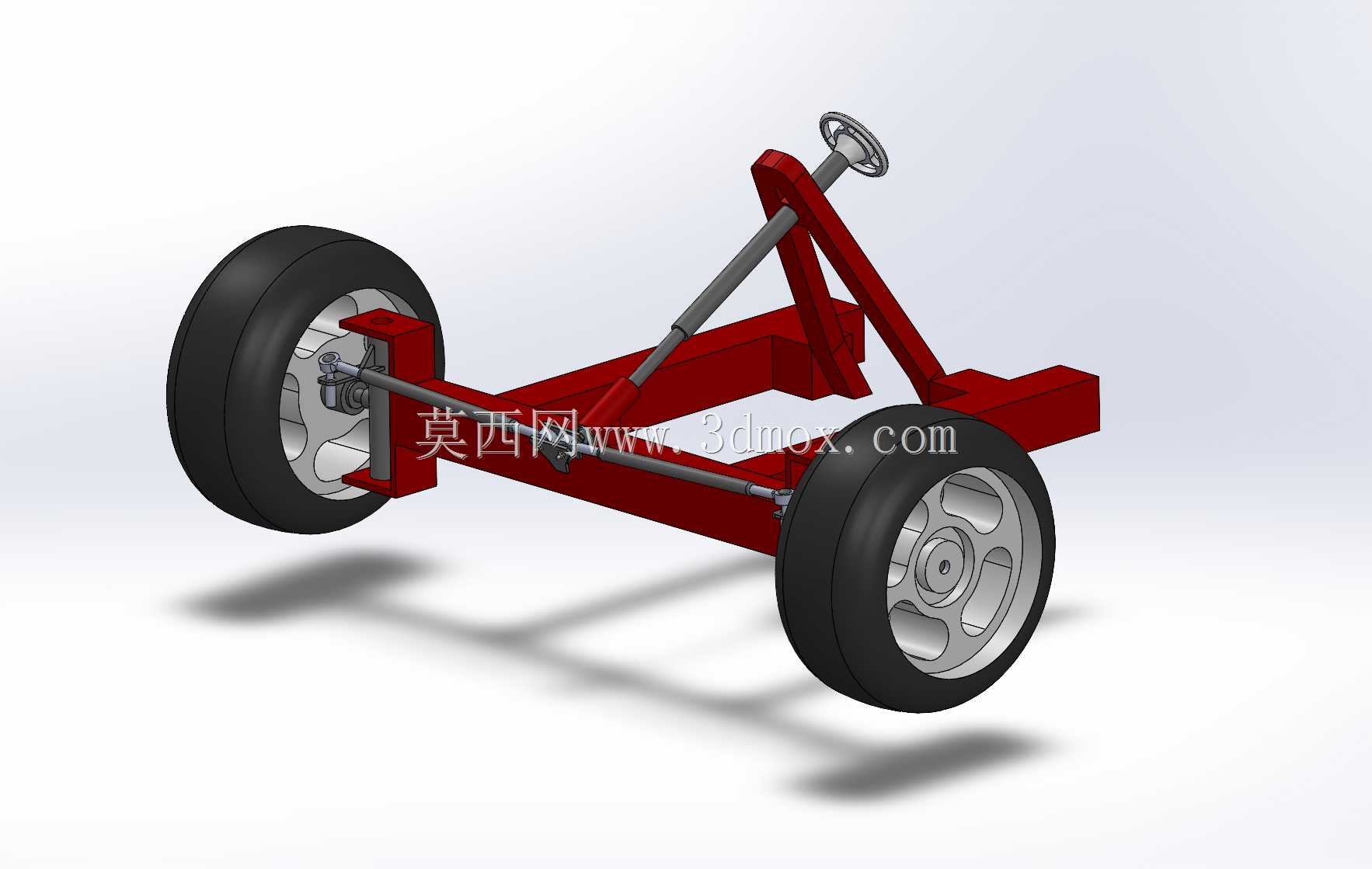

　　功能特性上，模型完整呈现了转向操纵件、转向传动杆系、红色焊接车架、车轴总成以及橡胶轮胎轮辋的配合关系。顶部的方向盘通过转向轴向下传递转动动作，转向连杆将操纵端的旋转运动转化为前轮的偏转，转向节位置预留了回转铰接空间，保证前轮在设定转角范围内不会与车架纵梁发生运动干涉。后部车轴横穿车架下部，两端直接连接后轮，车轮采用带轮毂造型的橡胶轮胎结构，轮胎外径、轮辋安装面和轴端固定位置都按照实车装配关系搭建，能够直观展示轮轴的同轴度要求。

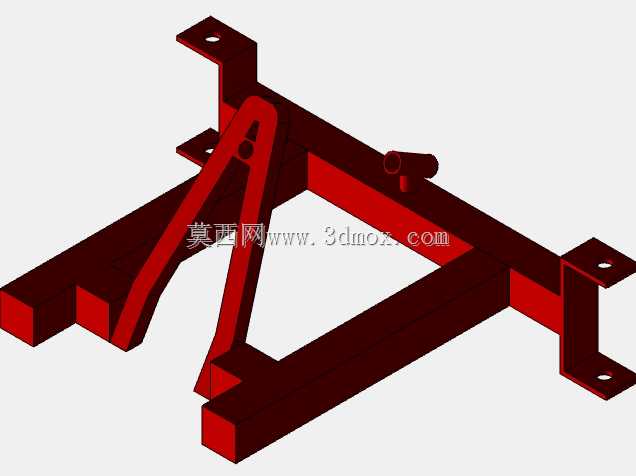

　　设计思路层面，这套结构优先兼顾易加工性与运动验证便利性。车架主体采用矩形截面型钢拼焊的框架形式，两根主纵梁从前轮转向区域向后延伸，配合横向连接梁形成刚性承载骨架，上部斜向支撑构件为方向盘和转向轴提供安装支点，杆件之间的连接节点位置避开了转向轮的摆动包络空间。整体没有引入多余的覆盖件和装饰结构，所有外露构件都服务于承载或传动需求，结构工程师在二次开发时，可以直接在车架主梁上拓展动力电池安装位、载货平板、传感器支架或者作业机具连接法兰。

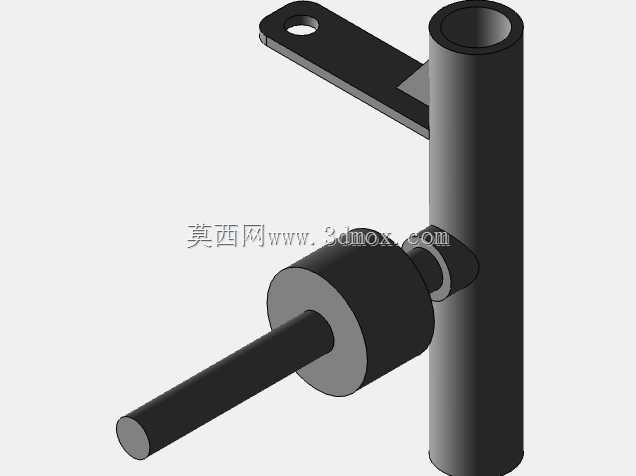

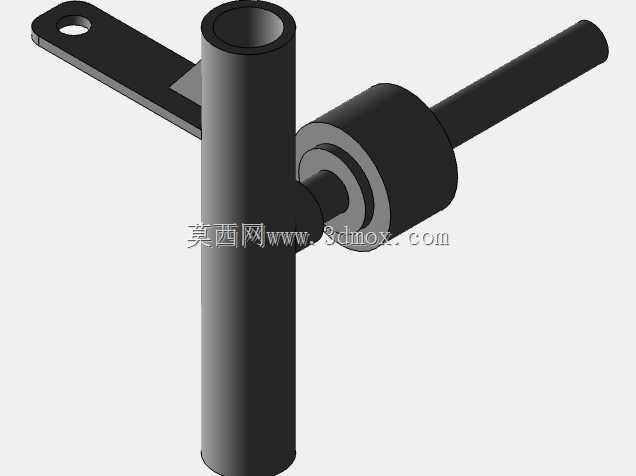

　　转向系统的设计围绕阿克曼几何的简化验证展开，虽然单前轮转向结构不存在双前轮转向的梯形杆系差角匹配问题，但前轮主销倾角、转向轴轴线与地面交点位置、转向时车轮回转半径都需要在三维环境中核对。模型中方向盘的高度、转向轴倾斜角度经过适配，操作人员站立或坐姿状态都可以完成操纵动作，转向轴两端的铰接支撑点间距合理，可避免长轴传动过程中出现过大的挠曲变形。

　　外形尺寸与安装边界方面，该底盘后轮轮距按照小型运载设备常用宽度设定，两轮外侧总宽控制在狭窄通道可通行的范围内，整车长度从前轮最前端到车架后端部预留了上部设备安装余量，方向盘最高点距离底盘安装基准面的高度满足人机操纵尺度。轮胎外径选取兼顾越障能力与底盘离地间隙，底盘下部最低点与地面之间保留足够通过高度，能够越过厂区常见的减速带、地面接缝和小型障碍物。

　　装配校核过程中，需要重点关注几处边界：前轮左右最大转角位置，轮胎胎面不能摩擦车架斜撑；转向轴全程转动时，连杆与车架横梁之间要保留均匀间隙；后车轴穿入车架套筒后，两端车轮的轮辋内侧与车架侧面需留出轮胎跳动间隙，避免承载后轮胎剐蹭主梁。车架上的各个安装孔位按照统一基准排布，后续加装动力电机、制动组件、电控箱时，可以直接以主梁上平面和车轴中心线作为装配基准，减少后期改制的定位误差。

　　对于从事智能小车开发的设计人员，这套底盘还可以作为线控转向改造的基础机械本体，保留原有车轮和车架承载逻辑，将手动方向盘替换为伺服转向驱动单元，在后轴加装差速驱动电机，即可快速搭建低速自动驾驶验证平台，底盘本身的三点稳定特性也能降低原型车调试阶段的侧翻风险。
