推拉式框架电磁铁电磁执行组件

　　该结构属于直线推拉式电磁执行组件，常见于自动化工位的小行程往复驱动场景，在分拣设备的挡料拨杆、小型夹具的锁止销、包装设备的打标压头、测试工装的探针推送机构中都有大量应用。这类部件不需要外接气源或液压源，仅通过线圈通断电即可完成动作输出，在紧凑型设备、桌面型自动化工作站以及低维护要求的产线工位中，比气动推杆更便于布置，也省去了电磁阀、气管和气源处理单元的配套成本。

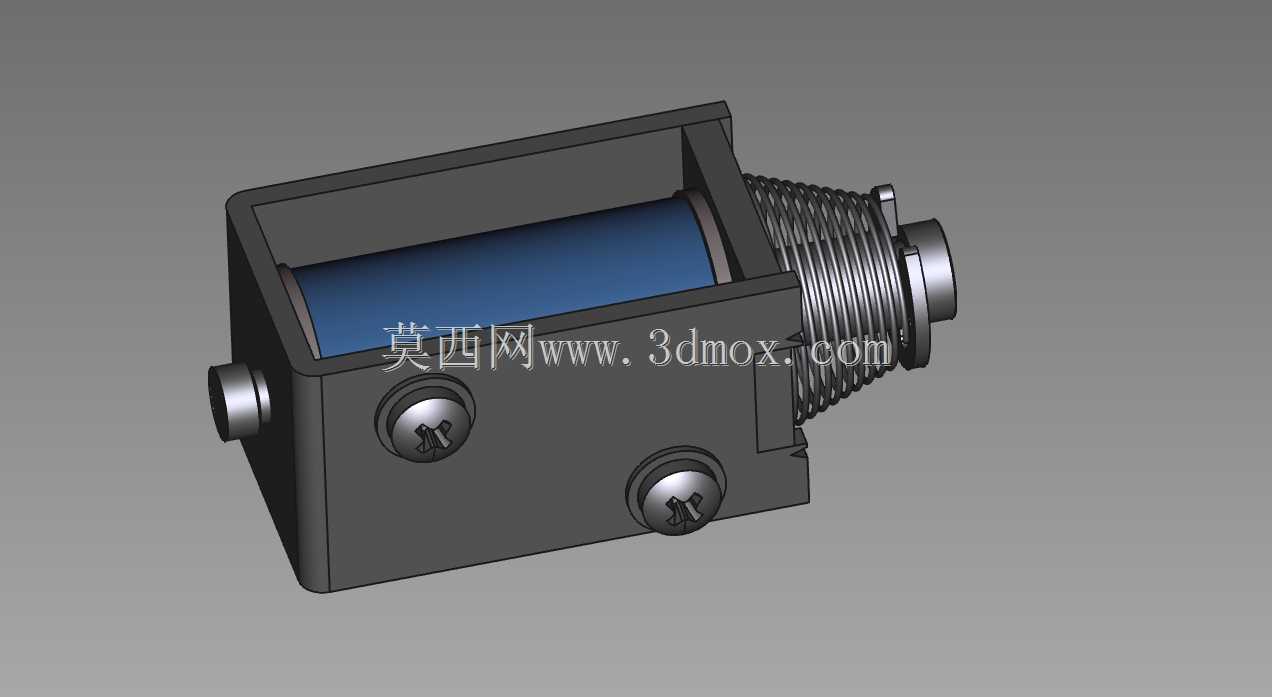

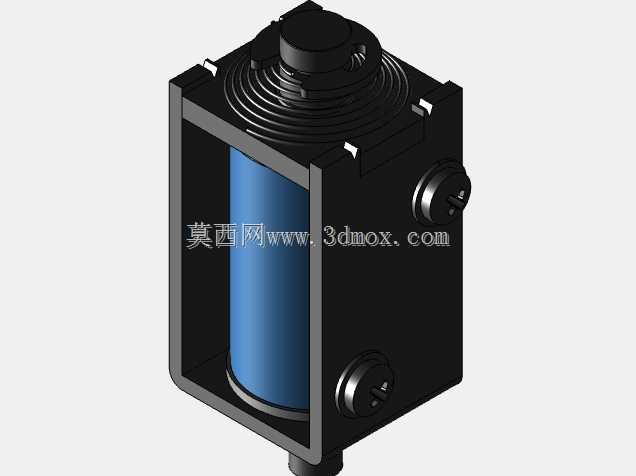

　　从结构组成来看，组件外部采用折弯成型的矩形金属框架作为承载基体，框架内部容纳绕制完成的励磁线圈，线圈外侧做绝缘包覆处理，避免与金属壳体直接接触造成短路。框架前端设置带外螺纹的导向套筒，动铁芯沿套筒内孔做轴向直线运动，螺纹段可配合锁紧螺母调整组件在安装面板上的轴向位置，也能补偿不同安装板厚度带来的装配偏差。动铁芯输出端预留外接联动件的连接结构，可直接连接推头、拨叉、锁销或复位弹簧组件。框架侧壁布置两颗紧固螺钉，用于固定内部线圈骨架与端盖，侧面的光轴凸台可作为侧向定位基准，在装配时嵌入安装支架的定位孔内，限制组件绕轴线转动。

　　设计过程中首先要确定电磁力与行程的匹配关系：螺线管类电磁铁的输出吸力随气隙增大呈明显下降趋势，因此框架内部的线圈轴向长度、铁芯直径需要按照目标行程终点的最小保持力来核算，避免出现通电后动铁芯无法完全吸合、工作中发热严重的问题。线圈骨架采用绝缘材质注塑成型，绕线区域的槽宽与槽深决定了可容纳的漆包线匝数，匝数与线径需要平衡驱动电压、额定电流和温升限值，长时间通电工况下还要预留足够的散热余量，金属框架同时承担散热壳体的作用，将线圈工作产生的热量通过外壁传导到周围安装结构上。

　　动铁芯与导向套筒的配合间隙需要控制在合理区间：间隙过大会造成铁芯运动卡滞、吸合时径向偏摆，还会增大磁路气隙导致有效吸力下降；间隙过小则会因为铁芯受热膨胀、加工同轴度误差出现卡死现象，工程上通常按照小间隙滑动配合设计，内孔做光洁处理，减少往复运动的摩擦阻力。前端外螺纹的公称直径与有效螺纹长度按照常规面板安装规格设定，安装时从面板后侧穿入安装孔，前侧用两颗薄螺母锁紧，既可以固定组件，也能够微调铁芯初始位置，适配不同的初始气隙要求。

　　外形边界方面，主体框架为规整长方体，占用安装空间紧凑，框架上的安装孔位可直接通过螺钉固定在设备立板或工装底板上，不需要额外设计复杂的转接支架。侧向的定位凸台与安装孔配合后，能够承受动铁芯往复动作产生的反冲击力，避免长期工作后组件出现松动偏移。输出端的动铁芯轴线与框架长度方向保持同轴，外接负载时尽量让作用力沿铁芯轴线方向传递，避免承受径向偏载，否则会加剧导向孔的单侧磨损，缩短组件使用寿命。

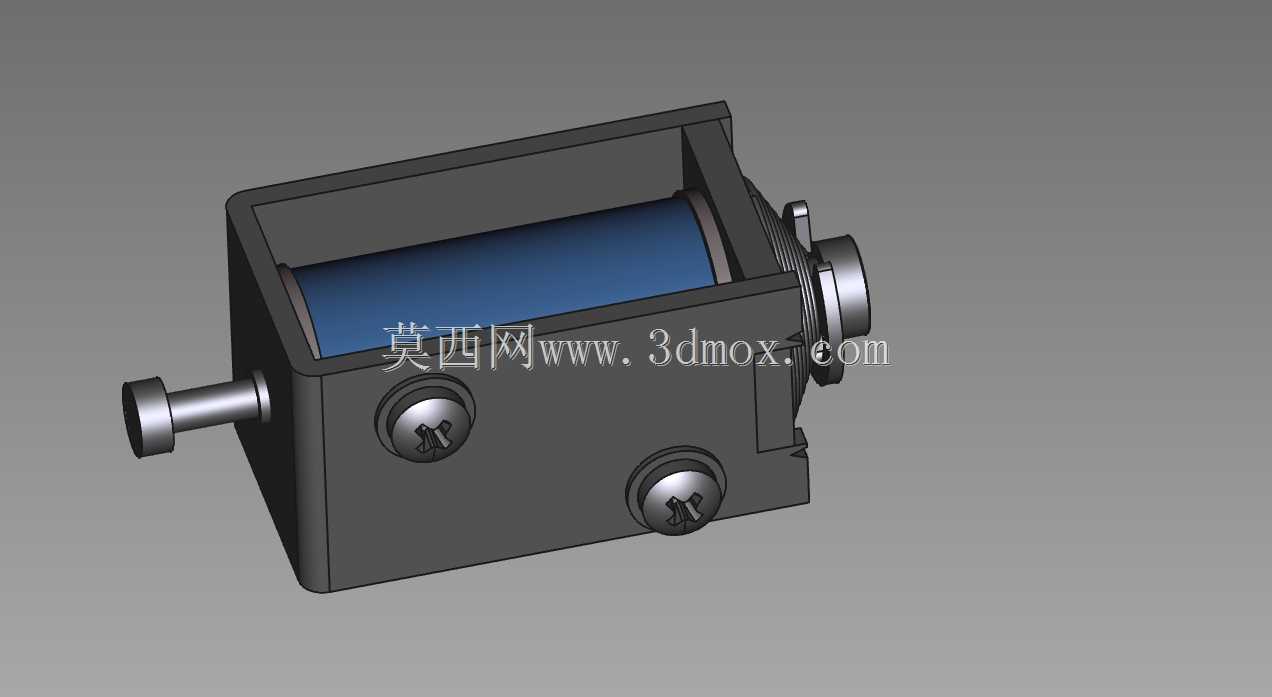

　　在整机布局阶段，选型人员需要先确认工位所需的推拉力、动作行程、通电持续率以及安装空间，再对应匹配线圈的驱动电压规格。三维建模时将框架、线圈、动铁芯、导向套筒、紧固螺钉分别独立建模，既可以在装配环境中检查铁芯全行程范围内是否与周边零件发生干涉，也能够模拟安装时螺母锁紧、接线走线的操作空间。对于需要频繁动作的工位，还可以在动铁芯外端配套外置复位弹簧，断电后依靠弹簧力将铁芯推回初始位置，实现通电推出、断电回缩的循环动作；部分反向使用的场景也可设计为通电吸合拉入、断电弹簧顶出，根据工位的动作逻辑调整外接部件的连接方式。

　　该类组件的结构没有复杂的传动齿轮或运动副，零件数量少，装配工序简单，金属框架同时兼顾磁路导磁、结构防护和散热多重作用，在小负载短行程的自动执行场景中，是可靠性与成本平衡度较高的驱动方案。建模时还原所有外部安装特征与运动部件的相对位置，能够直接用于设备整体的干涉检查、安装板开孔定位以及动作时序的模拟验证，帮助设计人员在方案阶段就确认电磁驱动工位的布局合理性，减少后期样机调试时的装配返工。
