十字轴式万向联轴器铰接传动结构

项目分类:通用机械零部件 发布时间:2024-11-12 ID:791325
  • 十字轴式万向联轴器铰接传动结构
  • 十字轴式万向联轴器铰接传动结构
  • 十字轴式万向联轴器铰接传动结构
  • 十字轴式万向联轴器铰接传动结构

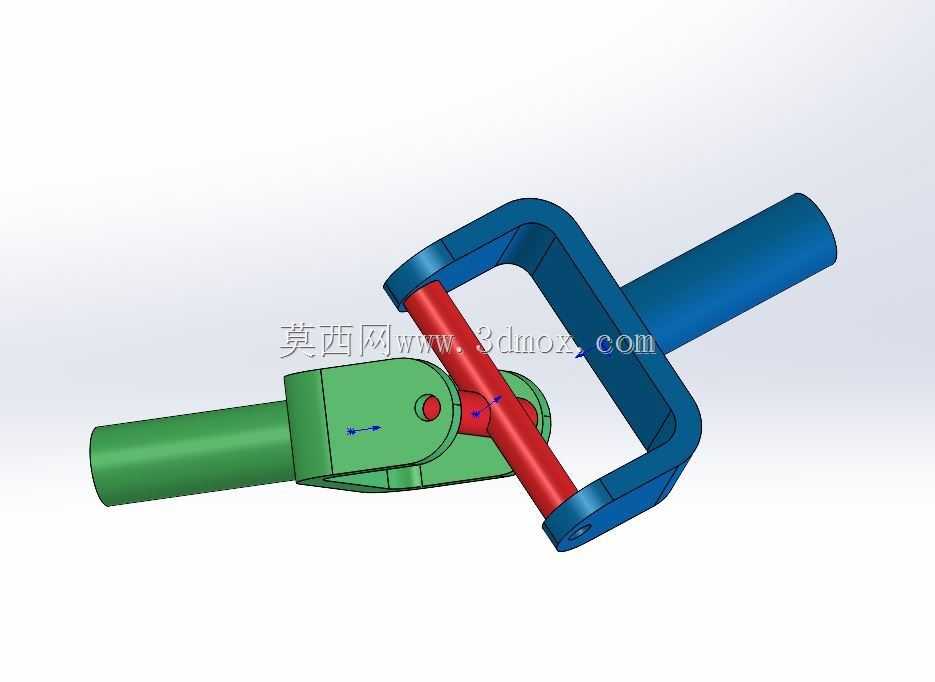

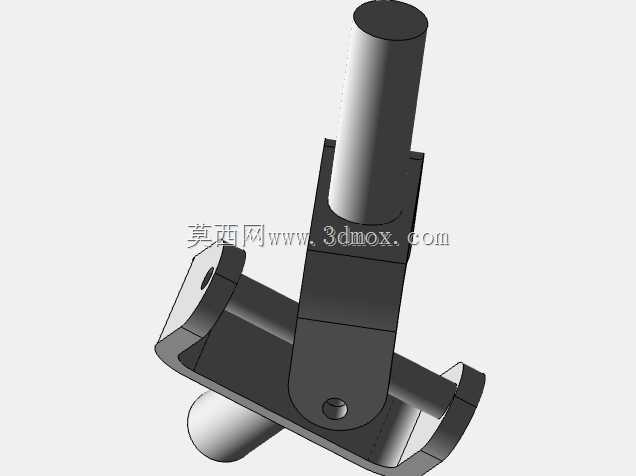

  这套十字轴式万向铰接结构,核心作用是在两根轴线存在夹角、工作中夹角还会持续变化的转轴之间,持续传递旋转运动与扭矩,是传动系统里补偿轴线不对中、适应角向偏移的典型部件。现场布置传动链路时,很少能做到主动轴与从动轴全程严格共线:设备机架焊接后存在形位公差、重载运行时机架受载产生弹性变形、执行端需要随动作摆动调整角度、长轴系受热伸长产生位置偏移,这些工况下如果采用刚性联轴器直接对接,轴端会承受极大的附加弯矩,轻则造成轴承异常发热、键槽挤压崩裂,重则直接出现轴系疲劳断裂。万向铰接结构正是为这类场景设计,输入端与输出端的叉形架分别和两侧轴体固连,中间的十字形十字轴作为铰接核心,四个轴颈分别嵌入两个叉架的配合孔位,让两个叉架可以绕十字轴的两组正交轴线自由相对摆动,在两轴夹角不断变动的过程中始终保持扭矩传递路径不中断。

  从实际落地的使用场景来看,这类结构最常见于车辆传动系统:变速箱输出轴与驱动桥输入轴之间,会随着悬架上下跳动、车身载荷变化持续改变相对夹角,单组万向节配合传动轴可以在跳动行程内稳定传递动力;在工业设备领域,轧钢生产线的辊道传动、工程机械的工作机构动力传输、农机具的动力输出轴、需要多角度调整的工装夹具旋转驱动端,也大量采用这类铰接结构,甚至在一些小型精密设备的调整机构里,缩小版的万向节也用来传递手动调节的旋转动作,避免安装位置偏差造成调节卡滞。

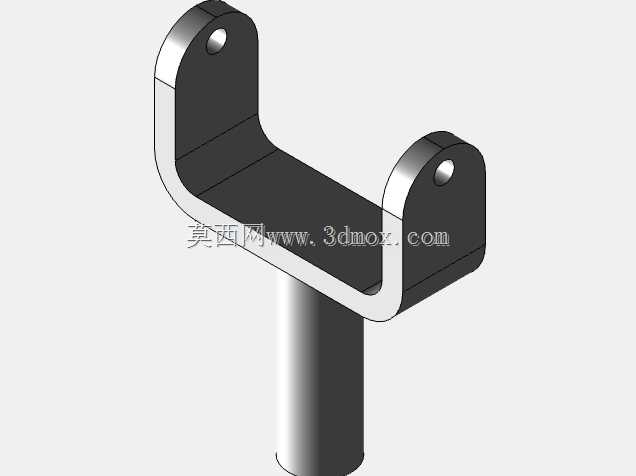

  结构设计层面,两个叉形架采用U型开口布局,开口端的两个同轴孔位与十字轴的一组对向轴颈配合,叉架根部延伸出圆柱轴段,用来和外部轴系完成对接,轴段可根据安装需求设计成光轴过盈配合、平键连接、法兰螺栓锁紧等不同形式。十字轴的四个轴颈互为90度正交,是整个结构的运动核心:轴颈与叉架孔之间需要预留合理的配合间隙,既不能间隙过大造成传动回转空程、扭矩传递时产生冲击异响,也不能间隙过小导致铰接摆动卡滞,在夹角变动时出现别劲现象。实际工程应用中,重载工况下会在十字轴轴颈位置加装滚针轴承,降低铰接摆动时的摩擦阻力,同时配套油封与注油通道,定期补充润滑脂,避免金属接触面干摩擦磨损;轻载低速的手动调节场景,则可以采用耐磨衬套直接配合,简化结构降低成本。

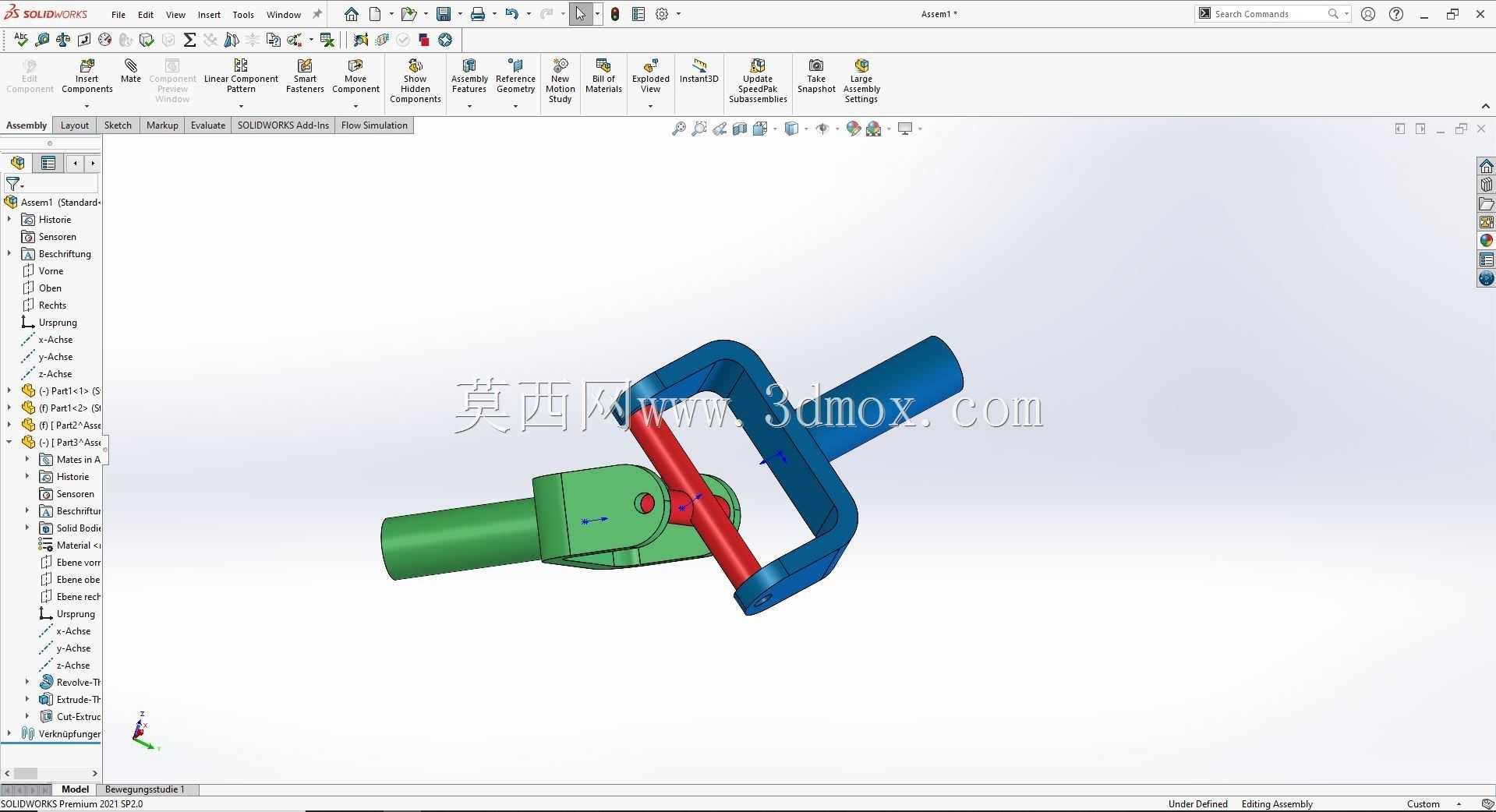

  建模过程中需要重点把控几处运动与装配边界:首先要确认十字轴各轴颈的同轴度、正交度公差,两组轴颈的轴线必须严格垂直且共面,否则传动过程中会出现运动干涉,转动阻力周期性波动;其次要校核叉架开口的宽度尺寸,开口内侧壁与十字轴端面之间要留出足够的摆动间隙,保证万向节达到设计最大摆角时,叉架侧面不会和十字轴、另一组叉架发生碰撞;轴段的直径、长度要匹配对接设备的轴孔尺寸,安装后两根轴的端点间距要和万向节的闭合长度适配,避免轴向尺寸干涉。选型时还要注意,单组万向节在存在夹角传动时,从动轴的瞬时角速度会随转角周期性波动,夹角越大转速波动越明显,若设备对传动平稳性要求高,通常会采用双万向节成对布置的方案,通过合理匹配两端叉架的相位,抵消转速波动,保证输入输出端同步转动。整体结构没有复杂的异形曲面,零件数量少,承载能力强,能够在恶劣的粉尘、重载冲击环境下长期工作,是补偿轴系角向位移最可靠的机械传动结构之一。
