轻量化多孔金属波纹连接支架结构设计

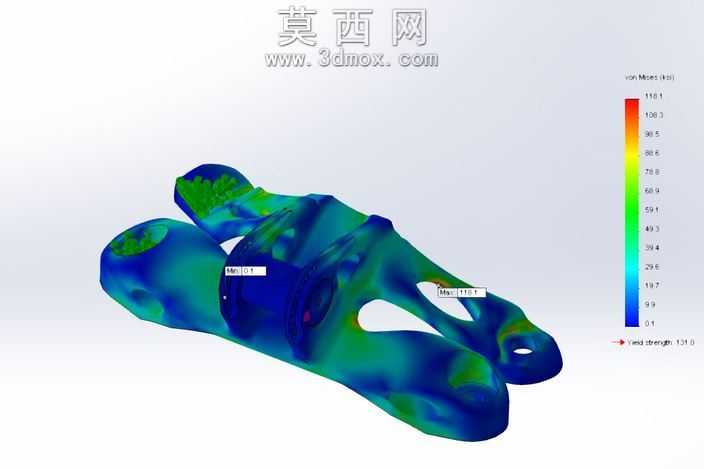

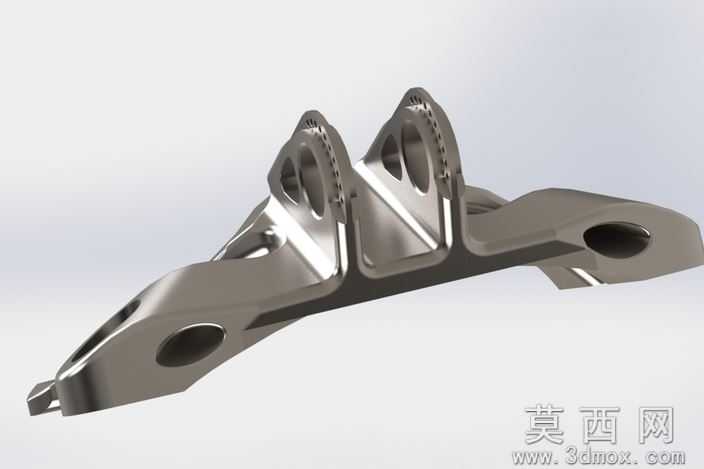

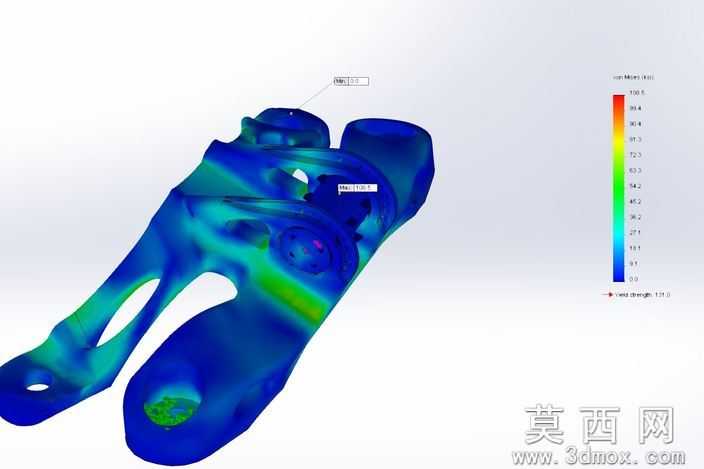

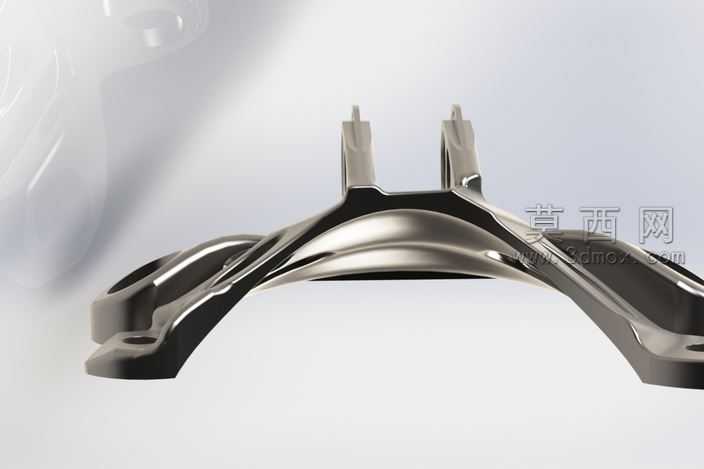

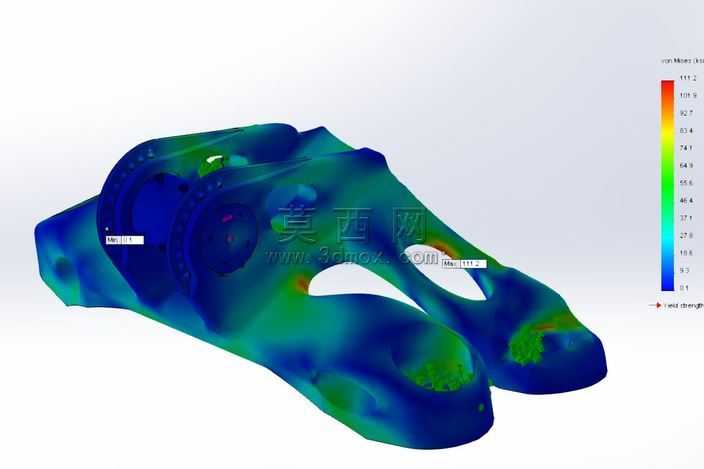

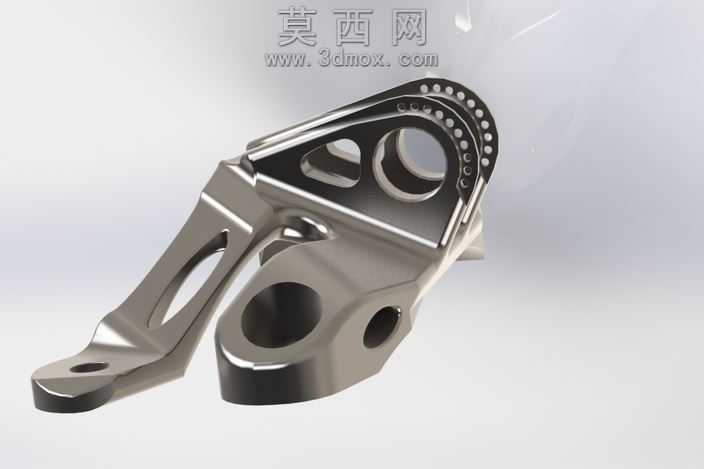

本作品为一款采用三维建模软件完成设计的金属波纹连接支架，建模阶段首先基于功能需求完成整体轮廓的草绘定位，精准划定支架的安装点位、受力承载区域与避让空间边界，通过拉伸、切除、拔模等基础特征命令搭建主体框架，针对支架上的多组安装孔位，采用阵列特征配合几何约束完成孔位的精准排布，保证孔间距、孔轴同轴度符合装配公差要求。建模过程中重点对支架的波纹状连接臂结构做了参数化优化，通过调整波纹曲面的曲率半径、过渡圆角大小，在保证结构刚度的前提下最大化去除非承载区域的冗余材料，实现结构轻量化，优化后整体体积较初始实心方案缩减超七成，有效降低了零件的材料成本与自重。材质与渲染阶段，为还原金属机加工零件的真实质感，为模型赋予了抛光不锈钢材质，调整材质的金属度、粗糙度参数，模拟金属表面经过精密铣削后的哑光金属光泽，针对零件的棱边位置添加细微的倒角高光效果，还原机加工零件的工艺细节；渲染阶段采用工作室三点布光方案，主光源从侧上方投射凸显结构的立体轮廓，辅光源补光消除暗部死黑，添加微弱的环境反射贴图提升金属材质的真实感，最终渲染图清晰呈现出支架的结构细节与金属质感。结构设计上，该支架采用一体化成型思路，主体分为两个带大尺寸安装孔的基座端与带多孔调节位的波纹连接臂，基座端的沉孔设计可容纳紧固件端头保证装配后表面平整，连接臂上的阵列式调节孔可适配不同安装角度的调节需求，臂身的镂空减重槽沿受力方向排布，在切除多余材料的同时不破坏力的传递路径，各部位的过渡圆角均做了应力集中优化，避免零件受载时在转角位置出现断裂失效，整体结构兼顾了轻量化、装配适配性与结构强度，可用于机械结构间的角度可调式连接场景。
