水平式快速压紧手动夹钳三维结构

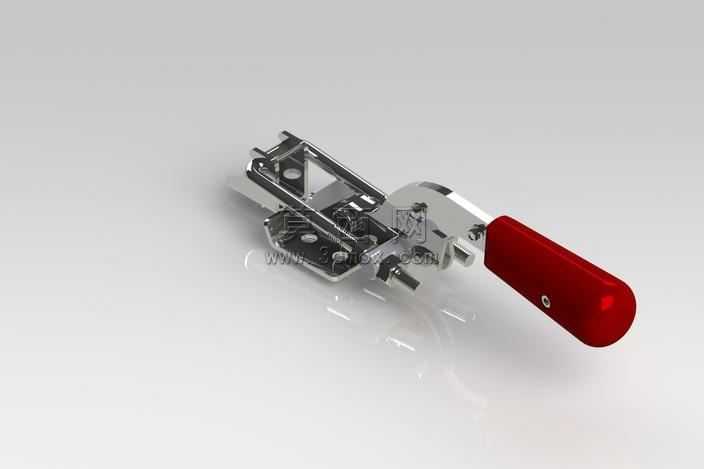

本作品为水平式快速压紧手动夹钳的三维数字化模型，建模过程严格遵循机械加工零件的实际生产尺寸逻辑，以参数化建模方式完成所有零部件的特征构建。建模阶段首先完成基准轴与基准面的搭建，针对夹钳的底座、联动连杆、压臂、手柄转轴、复位弹簧位等核心结构，分别采用拉伸、切除、旋转、扫描等特征命令完成实体构建，对零件上的安装孔位、转轴配合间隙、连杆铰接处的圆角过渡都做了精准还原，所有配合面均预留了实际装配所需的公差间隙，避免出现运动干涉问题。装配阶段采用自下而上的装配逻辑，通过同轴心、重合、平行等配合约束完成各铰接点的运动副定义，完整还原了夹钳从松开状态到压紧锁死状态的全部运动行程，可实现开合动作的动态模拟，能够直观展示肘节夹紧的死点锁止原理。材质与渲染环节，针对金属结构件采用镀铬金属材质，调整材质的反射粗糙度与环境贴图采样参数，还原五金配件表面的亮面金属质感；手柄部分采用红色酚醛塑料材质，模拟浸塑手柄的哑光磨砂触感，同时添加细微的表面凹凸纹理提升真实感；场景搭建采用浅灰色柔光摄影棚环境，设置三点布光方案，主光提供主要照明与阴影，辅光消除暗部死黑，轮廓光勾勒金属零件的边缘轮廓，最终渲染图清晰呈现夹钳的结构细节与材质质感。设计思路上，该类快速夹钳依托连杆机构的死点特性实现压紧锁止，相比传统螺栓压紧方式可大幅提升装夹效率，建模过程中重点优化了铰接部位的结构强度表现，对受力较大的压臂部位做了加强筋结构的还原，安装底座预留了标准螺栓安装孔位，可直接适配各类工装台的安装需求，模型可用于工装设计方案展示、夹具选型参考、机械原理教学演示等场景。
