双列轴承用止推轮毂结构

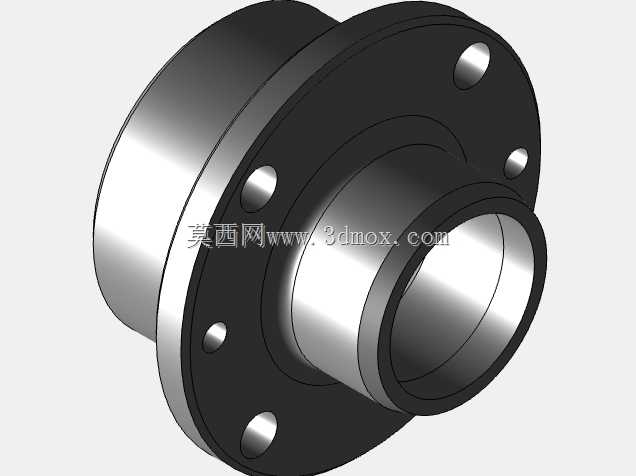

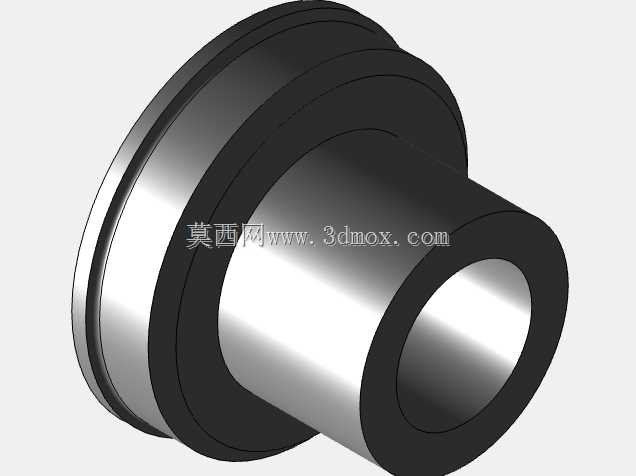

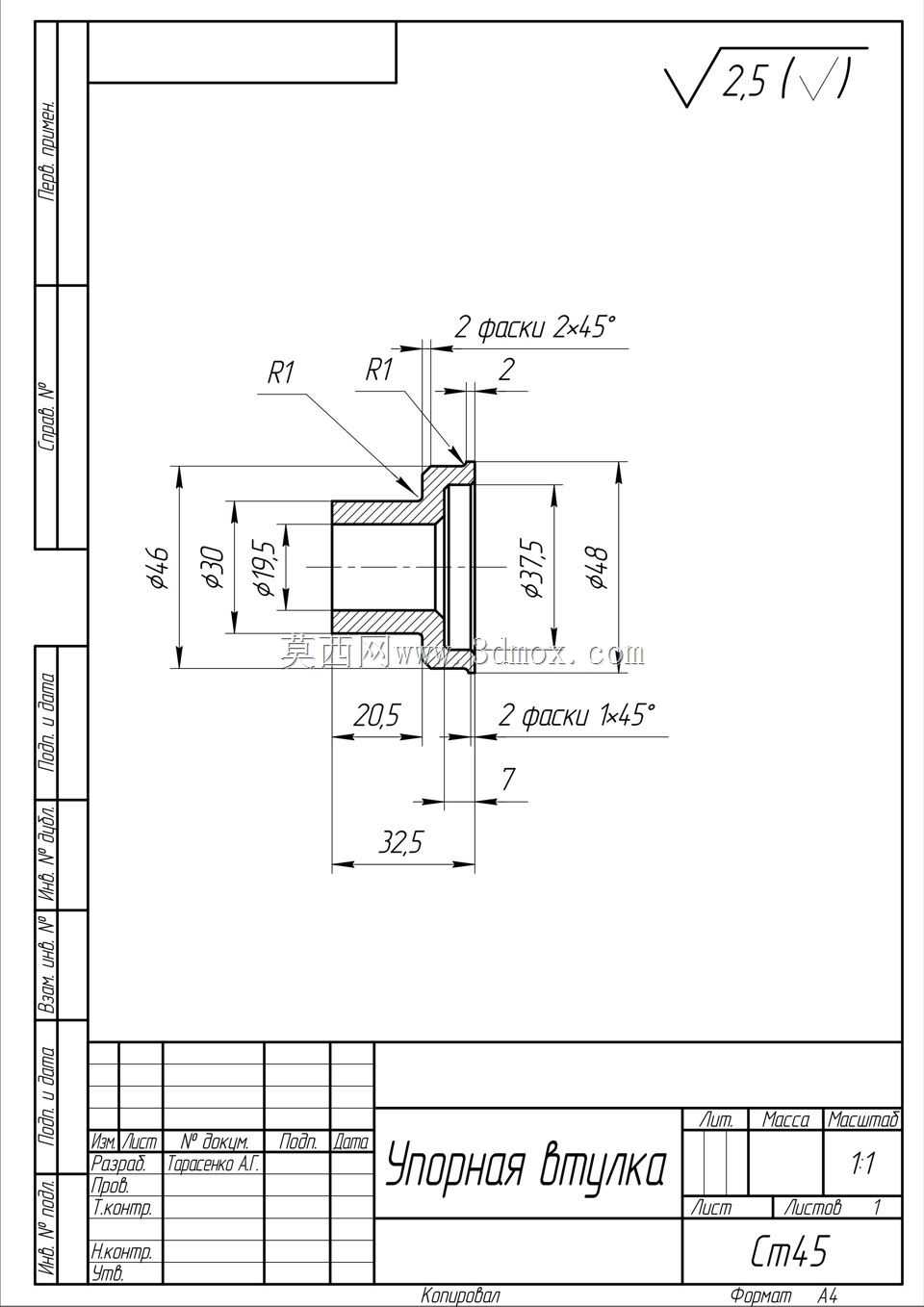

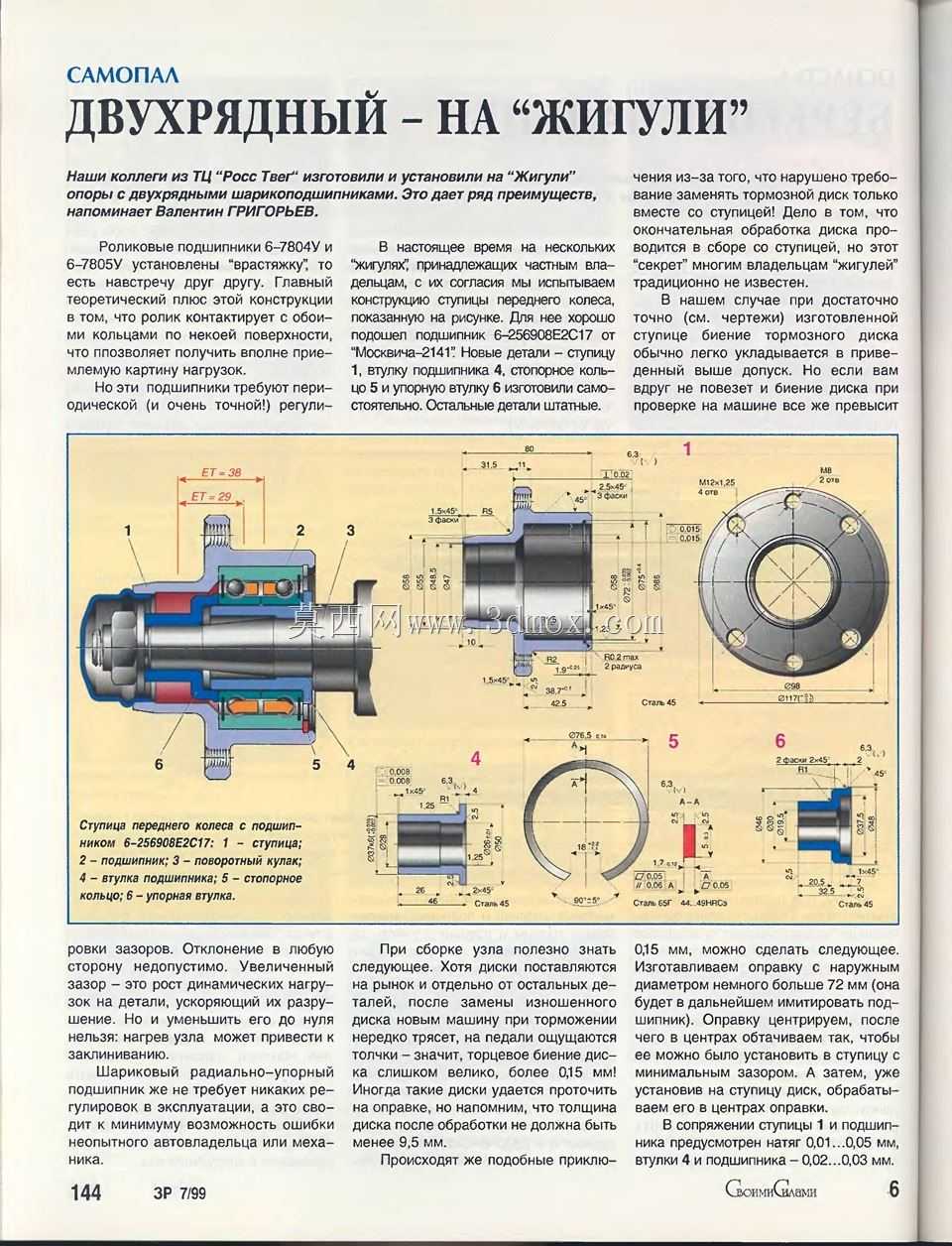

　　该零件为适配双列轴承布置的止推式轮毂，在轮端承载、回转支承以及中小型行走机构中承担轴系定位与载荷传递作用。从现场使用角度看，这类轮毂常见于需要同时承受径向载荷与双向轴向载荷的部位：一侧通过筒状轴颈与双列轴承内圈或外圈配合，保证旋转轴线的同轴度；另一侧带法兰盘面，利用沿圆周均布的安装孔与轮体、制动盘、链轮座或从动架连接。法兰端面上的锪孔结构可容纳螺栓头部或螺母，使连接件贴合后不突出端面，避免相邻部件在回转过程中发生干涉。

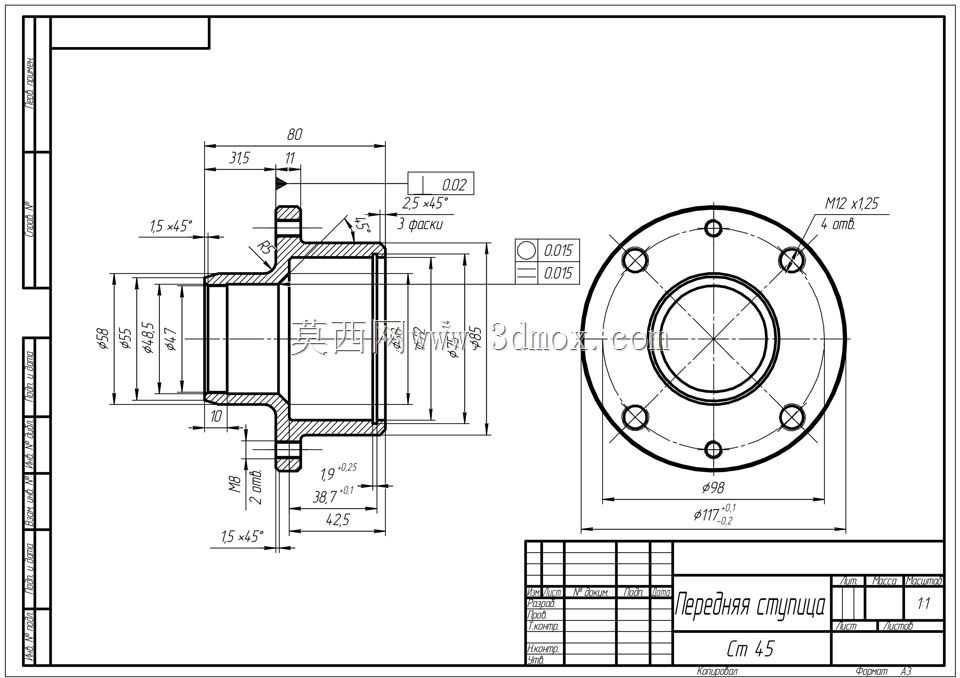

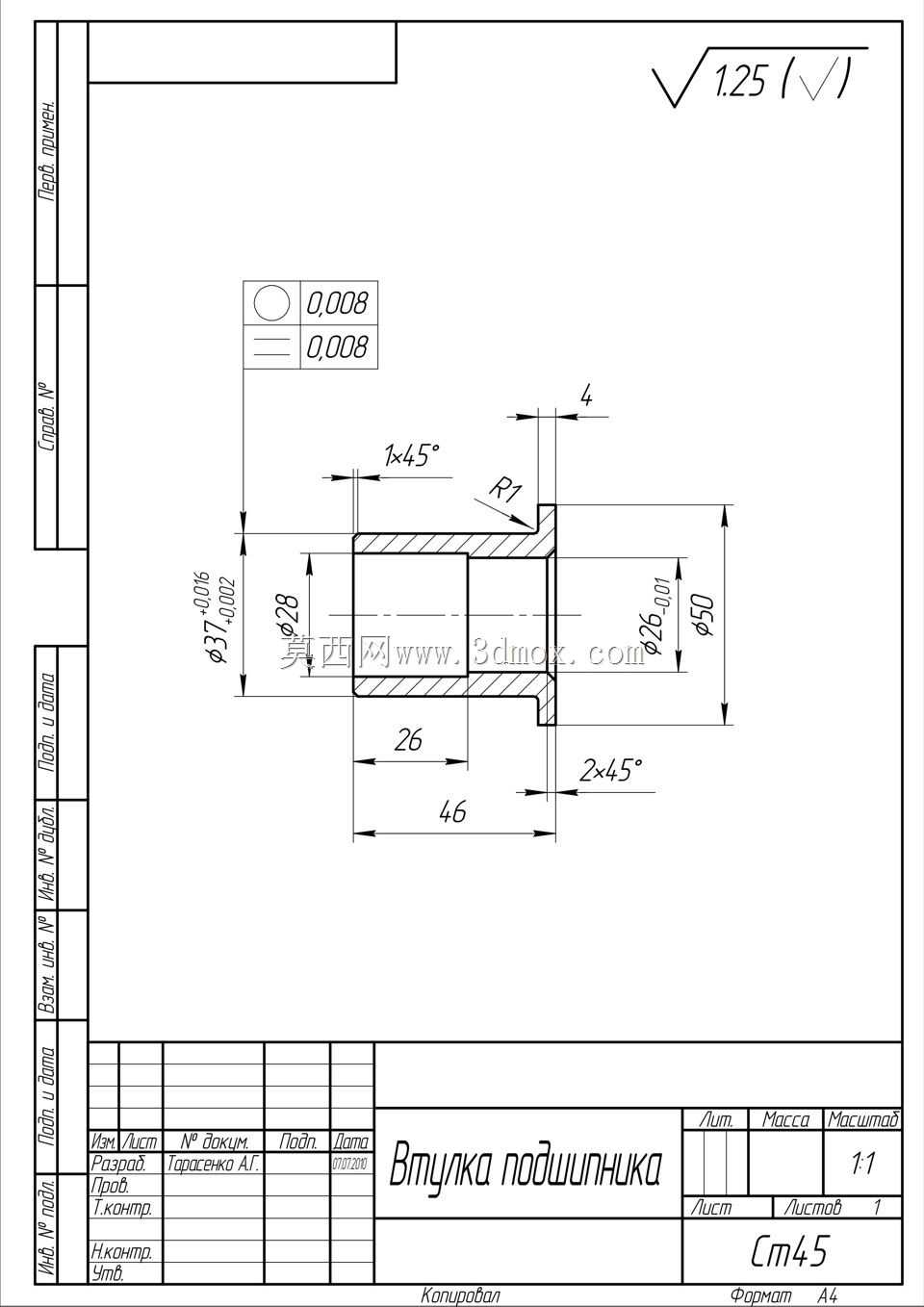

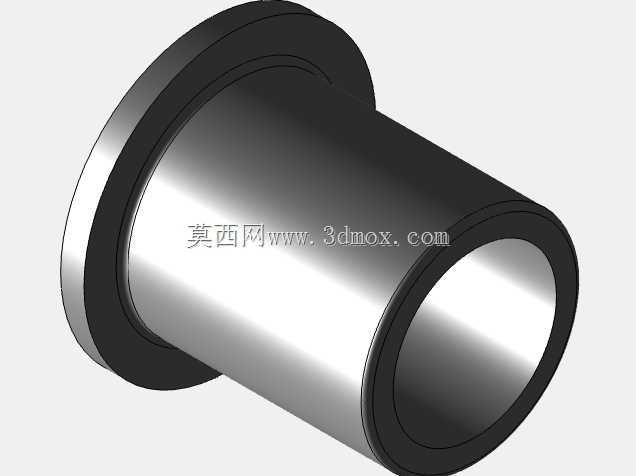

　　结构上，零件整体由同轴的阶梯筒体与加宽法兰盘组成。筒体内部为贯通孔，既可以穿轴，也可以根据装配关系作为轴承外圈的定位座；外壁设置多级台阶，其中靠近法兰的轴肩用于轴承端面定位，远端较小直径段便于轴承压装和密封件布置。法兰盘厚度明显大于普通连接盘，这是因为止推工况下螺栓预紧力、倾覆力矩和轴向冲击都会在盘根位置形成较高弯曲应力，加厚过渡区可降低应力集中。法兰与筒体交接处采用圆角过渡，避免直角根部在交变载荷下产生疲劳裂纹；外圆轮廓则保留车削加工后的连续回转面，有利于在数控车床上一次装夹完成主要配合面加工。

　　设计思路的核心在于把“支承、止推、连接”三类功能集中到同一回转件上。双列轴承本身能够提供较大的承载能力和较好的刚性，但如果轮毂定位台阶不准、端面跳动过大，轴承会承受附加偏载，早期点蚀和发热概率明显增加。因此建模时需要重点控制轴承配合圆柱面的直径公差、法兰端面与轴线的垂直度，以及各螺栓孔的位置度。孔位沿圆周均匀分布，既能传递扭矩，也使盘面上的夹紧力趋于对称；对于承受反复正反转的设备，孔边还应保留足够边距，防止螺栓挤压造成局部塑性变形。

　　从安装边界看，该轮毂的轴向尺寸主要由筒状配合段长度、法兰厚度和外侧止口段决定。筒段长度需覆盖双列轴承的装配宽度，并预留锁紧螺母、挡圈或密封端盖的位置；法兰外径则由螺栓分布圆、安装孔直径以及外部连接件轮廓共同约束。布置时应核对法兰背面与机架、轴承座或悬架部件之间的间隙，保证螺栓能够从侧向装入并使用套筒拧紧；筒体伸出端还要考虑密封件、防尘盖或锁紧件的空间，不能让相邻静止件与旋转面接触。

　　在载荷传递路径上，外部轮体或工作盘通过螺栓把径向力、轴向力和扭矩传入法兰盘，再经盘根过渡区传到筒状轮毂，最后由配合面交给轴承和轴系。由于双列轴承可承受两个方向的轴向力，轮毂轴肩的设计不宜过高或过薄：过高会增加轴承拆卸难度，过薄则会在冲击载荷下发生压溃。实际建模中可将轴肩高度按轴承套圈允许的定位圆角和拆卸需求综合确定，并在台阶处设置避让圆角，使轴承端面能够可靠贴合。

　　三维结构表达时，回转主体适合通过车削轮廓生成，再在法兰端阵列安装孔和锪平特征；内部阶梯孔、外圆轴肩和端面槽应保持同轴关系，便于后续工程图直接标注形位公差。对于需要轻量化的场合，可在非配合区域评估减薄或减重孔，但法兰螺栓孔周围、轴承配合段和轴肩过渡区属于关键承载部位，不应随意削弱。整体来看，该轮毂结构紧凑、定位关系清晰，既适合作为轮端支承件，也可用于输送设备、农业机械、专用小车和低速回转装置中的轴承安装基体。
