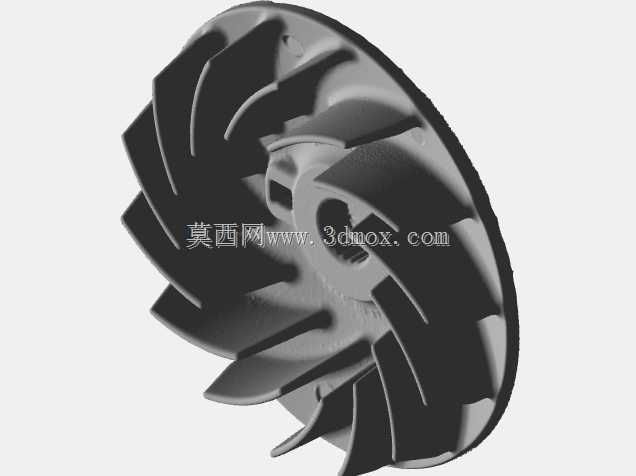

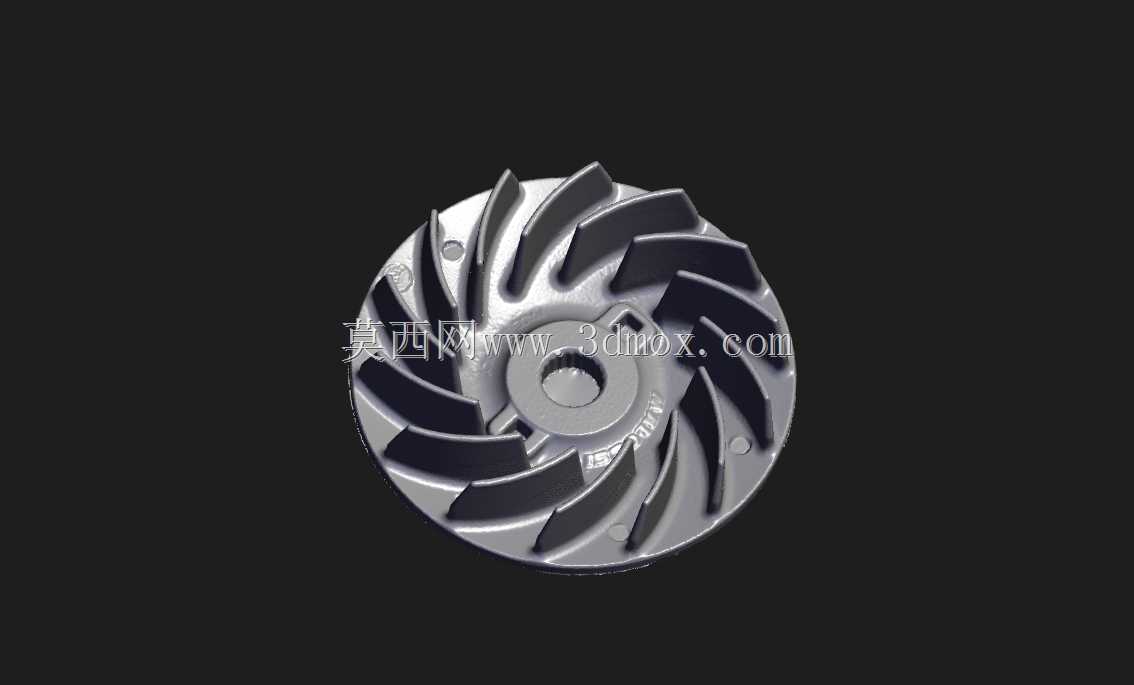

多曲面径流离心叶轮精密逆向扫描结构

　　该叶轮属于典型径流离心式旋转作功部件，整体围绕中心轮毂呈放射状布置多片后弯曲面叶片，叶片之间形成连续收缩并转向的流体通道。实物扫描保留了铸件表面的圆角、拔模斜度、局部标识和细微加工痕迹，适合用于逆向建模、流道分析、装配校核以及同类叶轮的结构参考。

　　从使用场景看，这类叶轮常见于小型离心风机、吸尘设备、冷却单元、物料输送装置以及需要建立压差的流体机械中。工作时，动力轴带动叶轮高速旋转，进入叶片通道的介质在离心力作用下沿径向向外加速，随后在蜗壳或导叶结构中转化为压力能。叶片的弯曲方向、入口角度、出口宽度和叶顶间隙都会直接影响流量、压升、噪声与效率，因此在复刻或改型时不能只关注外观轮廓，还要结合旋转方向判断叶片前缘与后缘的几何关系。

　　结构上，中心区域设置带孔轮毂，用于与电机轴或传动轴配合。轮毂孔承担定位和扭矩传递作用，周边可见加强与过渡结构，使叶片根部的载荷能够平滑传递到轮毂。叶片并非简单平板，而是具有空间扭转特征：靠近中心入口处叶片曲率较急，用于承接轴向或近轴向进入的介质；向外缘延伸后，叶片型面逐渐展开，出口边形成较稳定的径向排流方向。这种造型能够减小入口冲击，并在有限外径内提高能量转换能力。

　　外形边界方面，扫描件呈现圆盘式外轮廓，外缘为叶片旋转形成的最大直径区域，设计装配时需以此作为运动包络的主要控制尺寸。叶顶与壳体之间应保留均匀间隙，间隙过小会因制造误差、热膨胀或振动产生擦碰，间隙过大则会造成回流泄漏，降低输出压力。轴向厚度由轮毂、叶片高度和背部盘体共同决定，安装时需要校核轴伸长度、锁紧螺母或挡圈位置，以及叶轮背面与电机端盖、密封件之间的安全距离。

　　设计思路上，该件更接近压铸或铸造后局部修整的工业零件，而不是纯机加工薄壁件。叶片根部保留较大圆角，有利于降低铸造充型阻力和应力集中；盘体上的局部孔位、凸台和凹坑可用于减重、装配定位或工艺成型。逆向处理时，应先根据中心孔和回转基准建立轴线，再对叶片进行周期性阵列检查。若扫描数据存在噪声或轻微不对称，需要结合叶轮的均分特征判断哪些属于真实铸造偏差，哪些属于采集误差，避免把表面瑕疵误建成设计特征。

　　在工程应用中，该模型可用于叶轮与蜗壳的间隙检查、转子动平衡前的质量分布评估、3D打印样件验证以及铸造模具修复参考。进行性能改型时，可在保持安装孔位、外径和轴向边界不变的前提下，调整叶片出口角、叶片数量和流道表面过渡；若需要提高风压，可关注出口边姿态和叶道扩压能力；若需要降低噪声，则应优化入口前缘圆角、叶片表面连续性以及叶顶泄漏区域。对于三维建模人员而言，重点在于重建可编辑的回转基准、叶片曲面和根部圆角，而不是单纯包裹网格，这样后续才能开展尺寸工程图、流体仿真和加工制造等工作。
