凯蒂猫卡通形象摆件三维结构设计

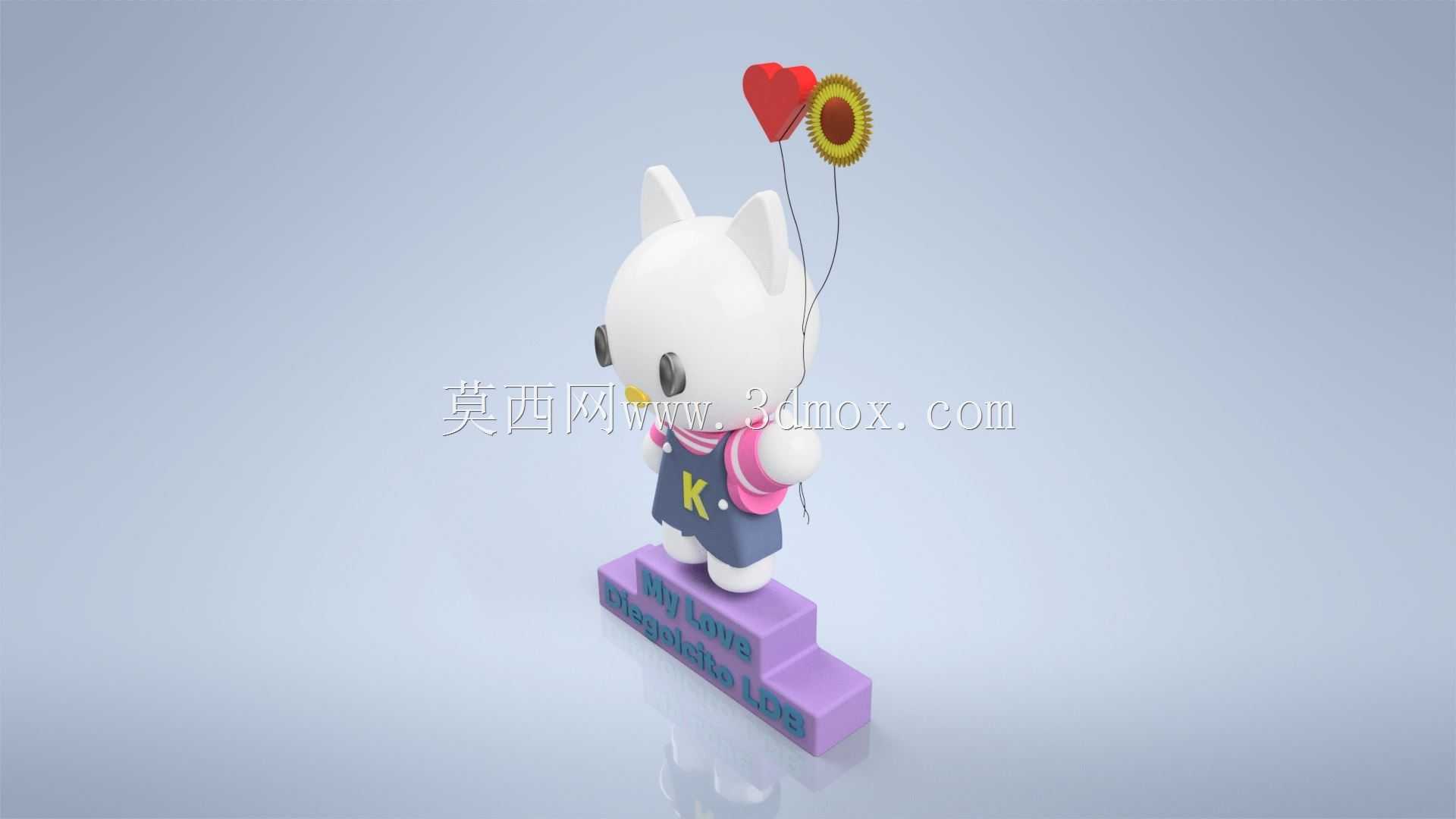

　　该三维作品围绕经典卡通猫形象进行实体化摆件设计，整体由主体公仔、服饰细节、手持气球组件以及阶梯式展示底座四个部分构成，建模过程中优先保证外观曲面的光顺连续性，同时兼顾后续3D打印、树脂翻模或者小批量注塑生产的工艺可行性。头部采用大曲率球面过渡，两只尖耳与头部曲面做一体化融合处理，避免拼接位置出现生硬棱线；面部的眼睛、鼻子均采用独立凸起特征，既可以在建模阶段直接做实体合并，也可以在后期涂装时作为定位基准，降低手工上色的对位误差。

　　公仔身体部分采用短肢Q版比例，整体重心落在双脚与底座接触区域，服饰部分做了分层结构设计：背带裙轮廓贴合躯干曲面，胸前的字母标识作为浅浮雕特征附着在衣片表面，袖口与领口的粉色包边采用等距偏置曲面生成，厚度控制在1.2mm左右，既保证小尺寸打印时特征不会断裂，也不会因为壁厚过大导致外观显得臃肿。手臂造型做了简化处理，其中一侧手臂向上抬起，用于固定气球牵引线，牵引线采用细圆柱特征模拟，线体走向自然弯曲，分别连接红心造型气球与向日葵造型气球两个独立装饰件。

　　气球组件的设计兼顾了视觉平衡与结构强度，红心气球采用对称曲面放样生成，边缘做圆角过渡；向日葵气球以黄色花瓣环形阵列围绕棕色花盘，花瓣之间保留均匀间隙，避免打印时出现特征粘连。两根牵引线从公仔手部位置向上延伸至气球底部，线体直径设置为0.8mm，在实物制作时如果采用FDM工艺可适当加粗至1.2mm，若采用光固化打印则可保留原尺寸，能够呈现更轻盈的视觉效果。

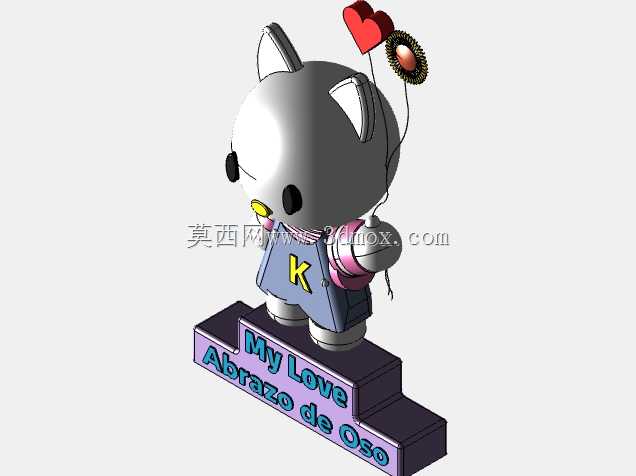

　　底座采用三级阶梯式紫色平台结构，台阶高度逐级抬升，公仔站立在最高一级台阶面上，底座侧面设计有凹陷的文字装饰区域，文字沿台阶斜面随形排布，既增强了摆件的主题辨识度，也可以作为定制化修改的特征区域，根据不同使用场景替换文字内容。底座底面做平整处理，边缘全部做R2以上圆角，放置在桌面、展示柜或者展台时不会刮伤接触面，整体摆放稳定性通过重心校核：公仔加上气球的整体重心投影完全落在底座支撑轮廓内部，即使受到轻微触碰也不会出现倾倒问题。

　　从应用场景来看，该模型可用于文创周边开发、潮玩手办打样、3D打印实训教学以及卡通主题展示布置。结构设计阶段将所有外观特征拆分为可独立编辑的实体组，头部、躯干、四肢、气球、底座之间的装配关系清晰，设计师可以快速调整配色、修改底座文字或者替换手持装饰元素，衍生出不同主题的版本。外形尺寸方面，按照常规桌面摆件比例缩放后，整体高度控制在120mm至180mm区间，底座长宽尺寸约为70mm×50mm，占用展示空间小，适合批量陈列；如果用于商场美陈或者大型活动展示，可将整体等比例放大至800mm至1200mm高度，此时需要将气球牵引线内部增加金属加强筋，底座内部设置配重空腔，提升大尺寸状态下的结构刚性与抗风稳定性。

　　建模过程中所有曲面均经过曲率检查，无自相交、零厚度或者破面问题，公仔与底座的配合面预留0.2mm装配间隙，拆分打印后可以直接通过卡扣或者胶水粘接组合。针对不同生产工艺，壁厚做了差异化适配：外观主体壁厚最小1.5mm，装饰凸起特征高度不超过2mm，细小的牵引线位置在模具设计时可改为金属插销植入，避免注塑填充时出现短射缺陷。整体设计在还原卡通形象可爱特质的同时，充分考虑了从数字模型到实物落地的全流程工艺要求，既能够作为三维曲面建模的练习案例，也具备直接转化为实体文创产品的结构基础。
