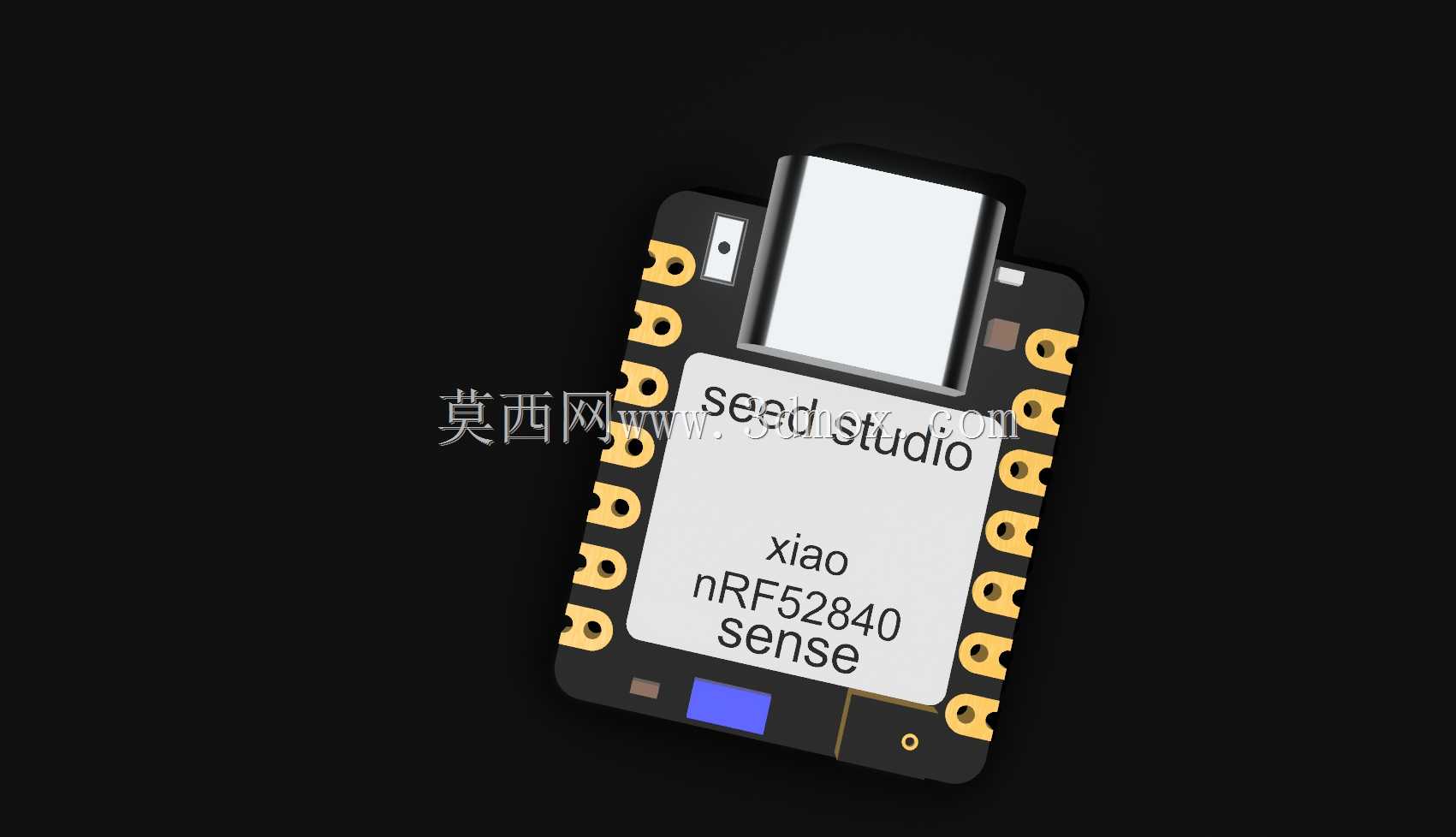

　　这块板卡的三维结构建模，核心价值不在于还原丝印文字，而在于把嵌入式硬件在整机布局里真正会干涉的边界全部交代清楚。做小型穿戴设备、桌面传感节点或者便携采集终端时，结构工程师最先遇到的问题往往不是电路原理，而是Type-C接口伸出长度、板边焊盘高度、元器件顶面落差以及外接电池和外壳之间的剩余空间。该模型围绕这些实际装配关系展开，将PCB本体、两侧 castellated 半孔焊盘、顶部USB连接器、板载芯片与小型分立器件按空间位置进行了实体化表达，便于在外壳设计、堆叠校核和连接器选型阶段直接使用。

　　从应用场景看，这类超小尺寸蓝牙主控板常被放入空间紧张的装置内部：例如腕戴式采集终端、无线IMU模块、桌面环境感知节点、教学机器人的姿态单元，或是安装在运动机构上的低功耗数据采集端。它的优势不是承担复杂大功率控制，而是以极小体积提供主控、无线通信和传感扩展能力。板上集成6自由度传感器后，结构设计时不能只把它当作一块平PCB处理，必须考虑传感器在整机坐标系中的安装方向。加速度计与陀螺仪的轴向会直接影响姿态解算，建模时保留器件位置和板卡朝向，可以帮助机械与固件团队在装配前确认轴向定义，减少样机阶段因倒装、侧装或旋转安装带来的坐标转换错误。

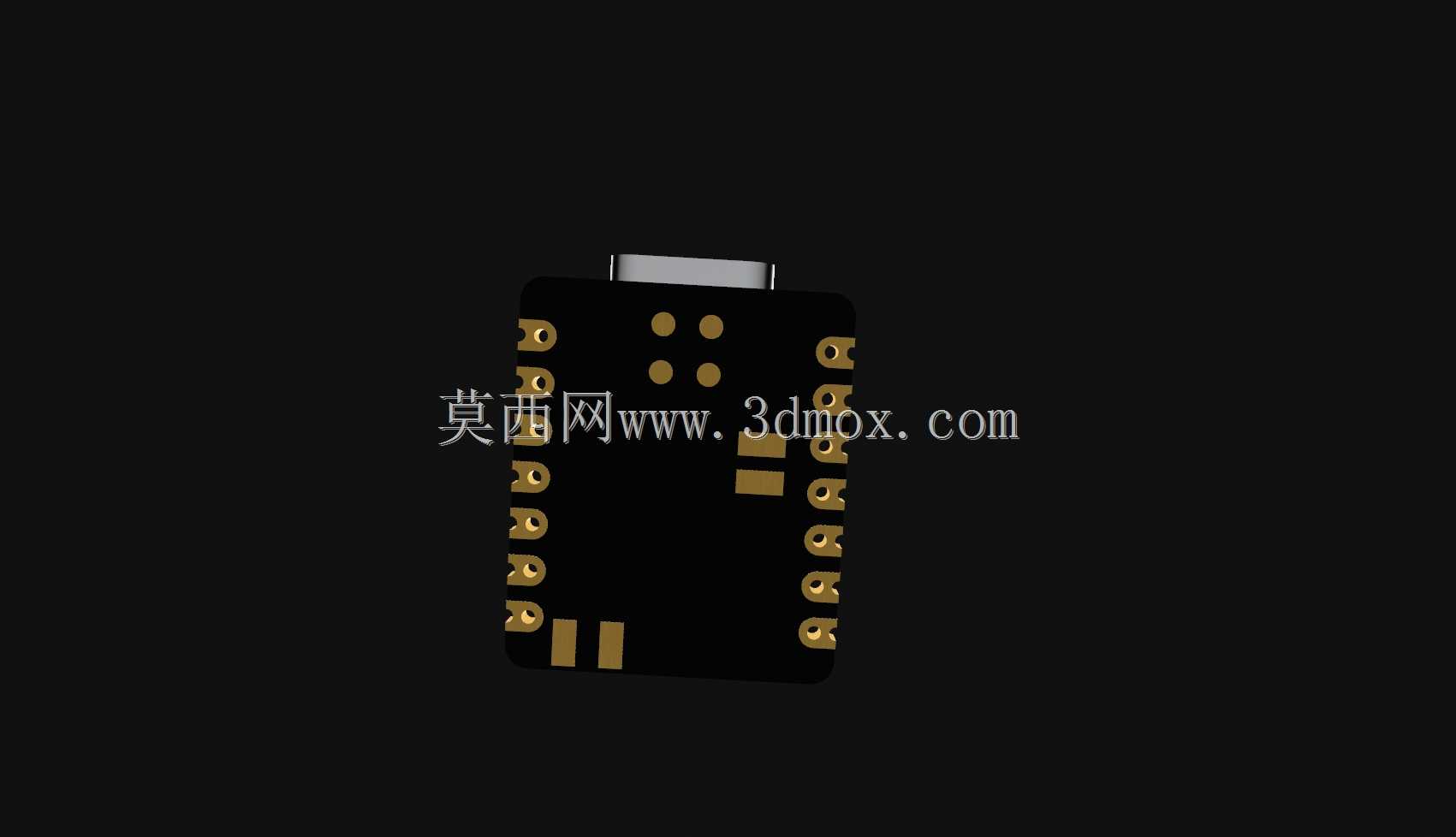

　　外形处理上，模型突出了XIAO系列板卡最典型的窄长轮廓。PCB两侧排列密集金属半孔，这些焊盘既是生产焊接边界，也是用户二次集成时的重要接口。若将板卡贴装到底载板上，半孔区域需要预留焊盘宽度、钢网开窗和维修热风空间；若采用排针或插座连接，则要在两侧留出插拔手指位和连接器高度。模型把焊盘外侧轮廓、板厚方向的金属层视觉以及相邻引脚间距表现出来，能够用于检查底座封装、限位筋和外壳开口是否冲突。对于自动化产线而言，板边还关系到吸嘴取料位置、工装夹持区域和测试针床压接范围，不能在结构布局完成后才发现两侧被壳体筋位压住。

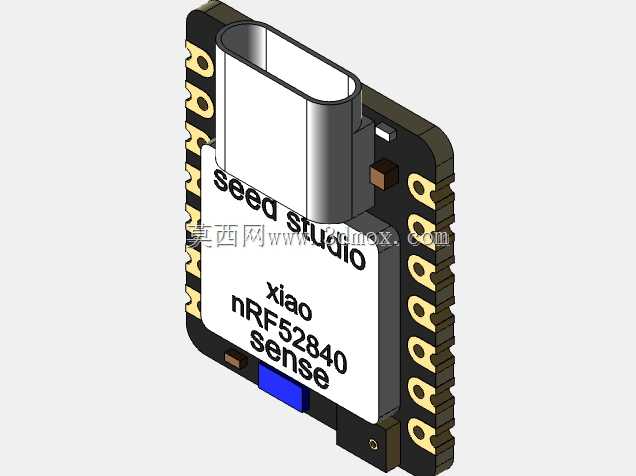

　　Type-C接口是整机设计中另一个需要重点校核的部位。接口位于板卡一端，金属外壳高度和插入深度明显高于普通贴片元件，外壳开孔必须同时满足插头进入、插拔晃动和公差累积。三维模型中保留了接口的大致实体包络，可用于检查外壳壁厚、开口边缘、防水圈压接区以及插头根部干涉。很多便携设备在图纸阶段只按PCB二维外形开孔，到样机时才发现Type-C金属壳顶住内骨位，或者插头无法完全插入；这类问题通过前置的三维堆叠就能暴露。接口附近的小元件也不宜被外壳压住，维修和焊接时需要保留热容量空间，模型对周边高低差的表达有利于把握这些细节。

　　板卡正面主芯片、存储或电源相关器件以及小型阻容元件的高度并不一致，虽然在宏观装配中它们体积不大，但在超薄外壳里往往决定了内表面是否需要局部避空。建模思路没有追求每一个电阻电容的完全可制造级细节，而是抓住影响结构判断的元件体块：较高器件给出顶面高度，低矮区域保留PCB平面，接插件和焊盘等关键边界采用更明确的几何形状。这样处理既能控制模型复杂度，又能满足总装检查、干涉分析和展示沟通的需要。对于热设计而言，主芯片区域与外壳内表面之间的间隙也可据此评估，若设备密闭运行，可在对应位置考虑导热垫或散热孔，而不是盲目在整板上方预留过大空间。

　　安装边界方面，板卡四角和板边孔位在小型设备中常通过螺丝、铜柱、卡扣或定位槽固定。由于板宽很小，固定点不能与两侧半孔焊盘重叠，也不能让螺丝头压到高元件。模型可用于建立安装柱高度、螺帽避让区和板底间隙。板底若放置电池、天线或柔性排线，需要确认最高元件与底部附件之间的距离；若板卡直接焊接到载板，则要把波峰焊或回流焊后的整体高度纳入堆叠。蓝牙设备还涉及天线净空，金属外壳、电池和密集线束不应过度靠近板载天线区域，结构模型在整机布局中能够提前提示这些禁区，避免外观定型后无线性能下降。

　　从设备用途出发，这块板的设计本质是为快速原型和紧凑集成提供标准化核心。机械工程师在使用它时，最需要的是一个可信的空间占位：板有多厚，接口伸出多少，两侧焊盘能否贴装，传感器朝向如何定义，外壳内壁哪里要避空，固定柱会不会压件。围绕这些问题建立的三维结构，比单纯外观渲染更有工程意义。它可以被放入手持终端、传感器盒、机器人关节附近或实验夹具中，与电池、开关、外框、减震垫和线缆一起完成装配验证。通过在设计早期把插拔、焊接、固定、散热和天线净空同时纳入检查，后续样机调试会更少返工，结构方案也更容易从原型过渡到小批量装配。
