十字型双耳安装固定支架结构设计

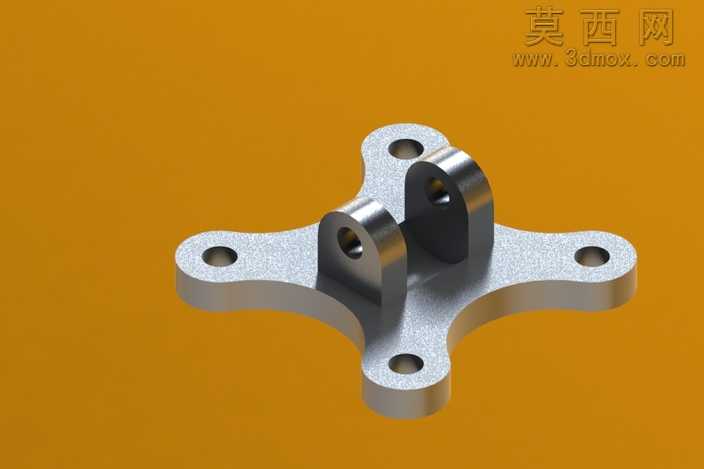

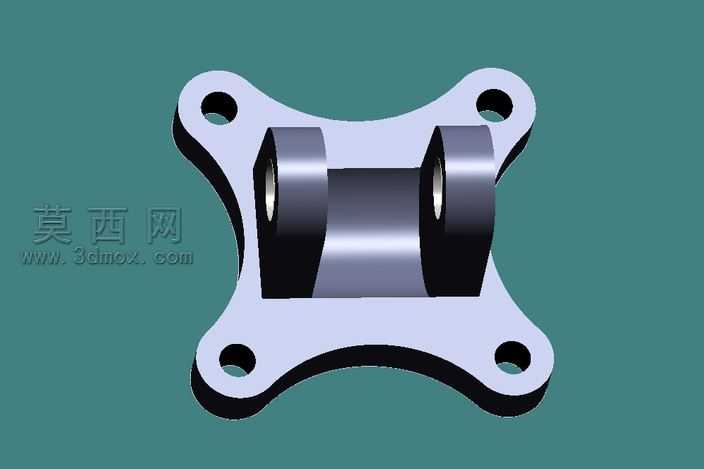

本作品为十字型双耳安装固定支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械零件设计的公差配合规范，对每一处结构尺寸进行精准约束，确保模型可直接对接后续的工程图导出与生产加工环节。模型主体采用十字延展的底座结构，四个支臂末端均设计有同轴度精准的沉头安装孔，可适配标准紧固件完成支架在安装基面的牢固固定，支臂边缘做了平滑的圆弧过渡处理，既消除了尖锐边角的应力集中隐患，也提升了零件整体的视觉质感。底座上方设置对称分布的双耳铰接结构，两个耳片上的铰接孔保持严格的同轴度公差，可与配套的销轴类零件配合，实现被支撑构件的铰接转动需求，耳片与底座的衔接位置做了渐变式的加强过渡结构，有效提升了衔接区域的结构强度，避免受载时出现应力断裂问题。材质渲染阶段选用了金属喷砂阳极氧化的材质效果，还原了铝合金五金零件的真实表面质感，底座区域呈现细腻的哑光银白金属质感，双耳结构的侧面做了深色金属质感区分，清晰展现不同结构面的层次关系，渲染背景选用暖橙色纯色背景，搭配柔和的多光源布光方案，既突出了零件的金属反光特性，也清晰呈现了每一处结构的轮廓细节。设计过程中充分考虑了零件的实际使用场景，整体结构兼顾了轻量化与结构强度需求，十字底座的支臂宽度、厚度参数经过受力模拟优化，在满足支撑载荷要求的前提下尽可能减少材料占用，双耳结构的间距、孔径参数适配常规铰接件的通用尺寸，具备良好的通用适配性，可广泛应用于各类需要铰接支撑的机械装配场景中，模型的所有特征均保留完整参数，可根据实际使用需求快速调整尺寸参数，完成不同规格支架的衍生设计。
