交流稳压设备配套型钢支撑机架

　　这套型钢支撑框架主要面向交流稳压类电力设备的配套承载需求，在车间产线、配电辅机工位以及中小型工业供电场景中，承担整机抬升、载荷分散和安装定位的作用。稳压设备本身包含铁芯、绕组、调压组件和外围柜体，运行过程中不仅有静载荷，还会因电磁振动、通风扰动和检修踩踏产生附加动载荷，因此机架不能只按简单桌架处理，而要结合设备底部接口、维护空间和现场固定条件统一考虑。

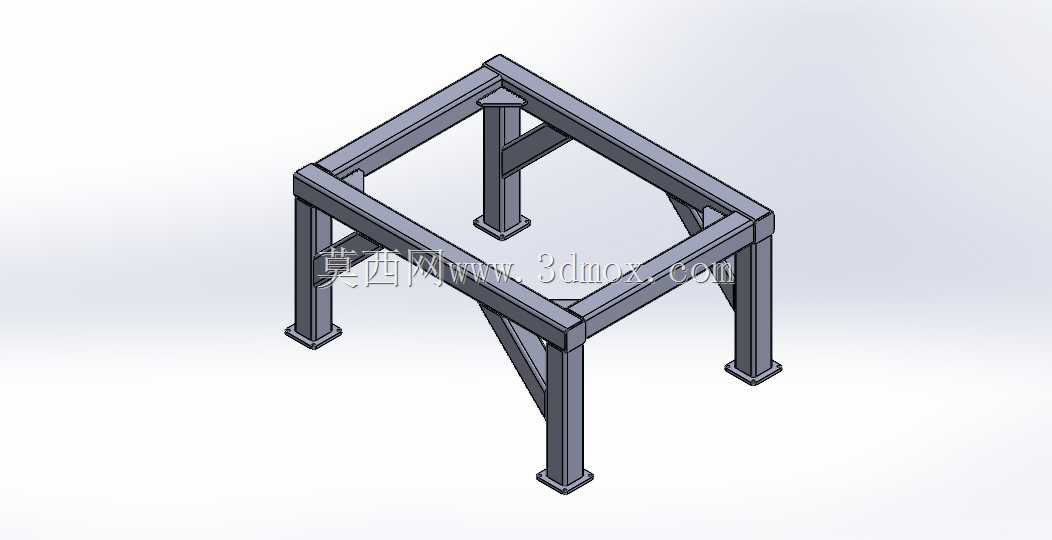

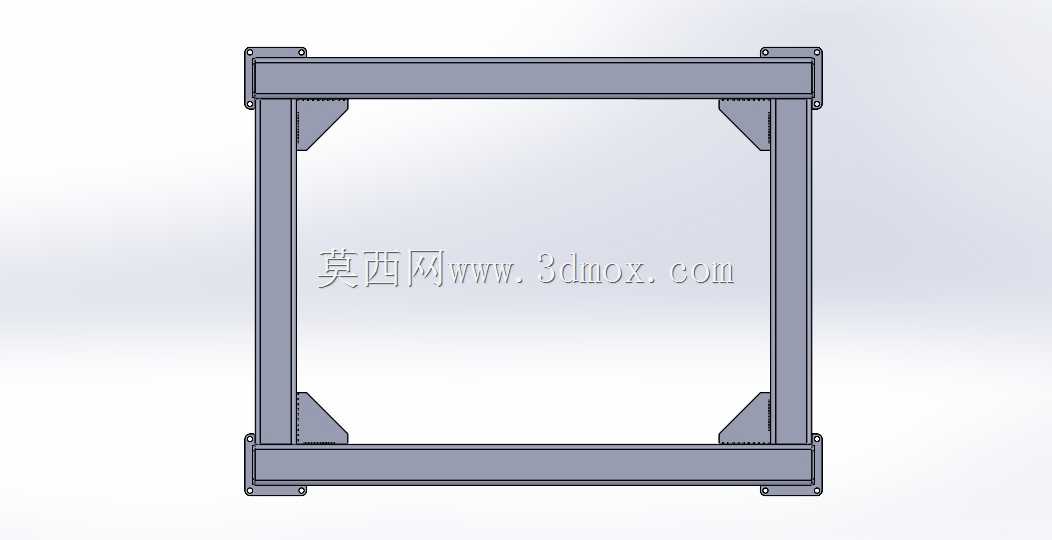

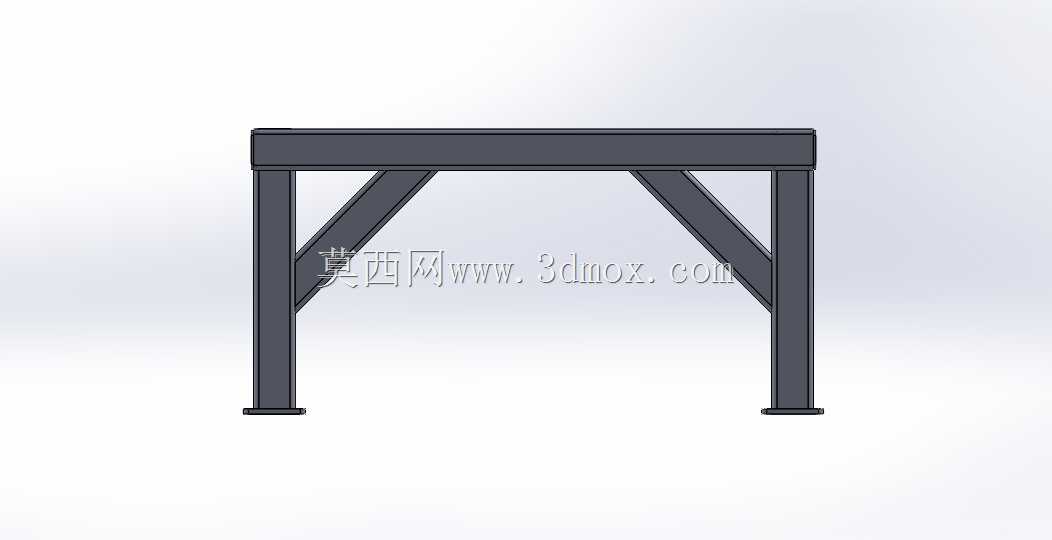

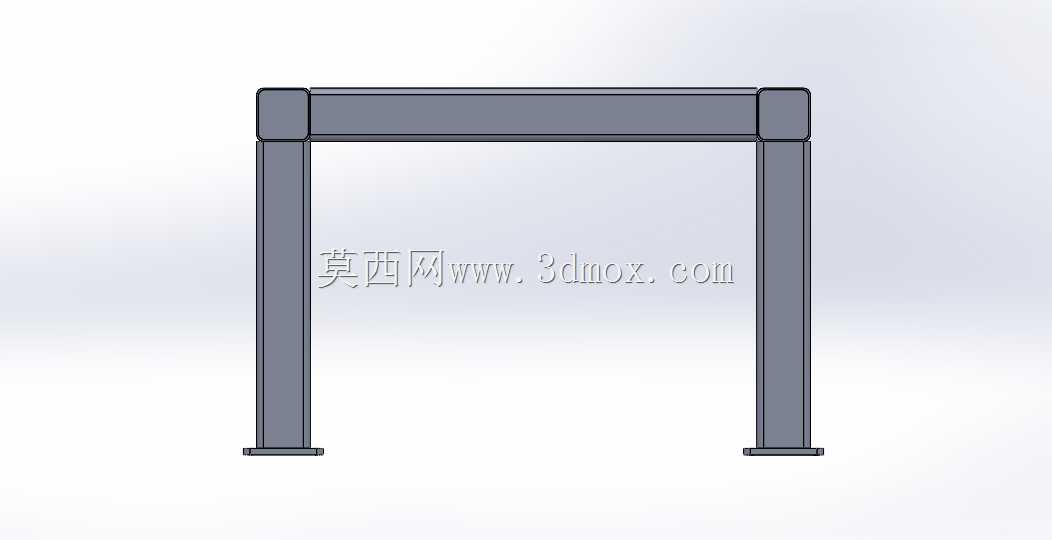

　　从结构形式看，框架采用矩形型钢拼焊而成，顶部形成闭合矩形承载边界，四根主立柱向下延伸并带底板，便于通过膨胀螺栓或预埋件与地面连接。顶部边框并非孤立受力，立柱与横梁交接处设置了斜向加强撑，中间区域还布置了竖向支撑柱，用于对应稳压设备底部的重点承重位置。这样的布置可以避免柜体或核心组件仅落在边框上而造成中部挠曲，也能减少长期振动后焊缝疲劳开裂的风险。

　　实际设计时，首先要明确被支撑设备的底部轮廓和重心位置。稳压装置的重量往往集中在绕组和铁芯区域，若重心偏置，机架主梁的弯矩分布就不会均匀。模型中中部立柱的设置，正是为了把高载荷区域直接传递到下部支撑路径，而不是让顶部横梁单独承担跨中弯矩。横梁选型需兼顾抗弯模量和截面高度，立柱则重点校核压杆稳定；当设备放置高度增加时，立柱长细比会放大，底脚固定方式和斜撑角度对整体刚性的影响会更加明显。

　　安装边界方面，框架顶部平面需要与设备底座孔位或焊接垫板保持一致，支撑面平整度直接影响柜体装配。若顶面高差过大，设备紧固后可能出现柜体扭曲、门板间隙不均或内部组件受附加应力。底脚底板应预留足够的螺栓孔边距，孔位方向还要考虑现场混凝土地面的配筋和二次灌浆条件。对于振动较明显的工况，可在底板与地面之间增加减振垫，但此时机架自身频率应避开设备主要激振频率，防止减振垫与钢架形成共振。

　　维护空间也是这类机架不可忽视的部分。将稳压设备抬离地面后，底部线缆进出、通风散热、灰尘清理和紧固件检查都会更方便。框架下部留空区域可容纳电缆桥架、接地排或辅助接线盒，但斜撑位置不能遮挡主要检修通道，也不能与电缆弯曲半径发生干涉。若现场需要叉车移位，立柱间距和底脚高度还应满足叉取空间；若采用整体吊装，则顶部四角或主梁吊点需在设计阶段明确，不能临时捆绑薄壁附件。

　　从焊接工艺角度，型钢下料后应控制端面角度和总长公差，组对时先点焊形成框架，再复核对角线尺寸、顶面平面度和立柱垂直度。主承载焊缝宜采用连续焊，非外观面可按受力需要设置角焊缝；焊后需对关键节点进行去应力或自然时效处理，避免机加工底板安装面时出现变形回弹。若机架后期需要表面涂装，焊缝飞溅、尖角和毛刺应提前打磨，既提升涂层附着力，也减少现场安装划伤。

　　在三维建模过程中，这类结构适合用焊件思路建立主骨架，先确定设备底面基准、地面基准和主立柱落点，再依次添加横梁、斜撑、中间立柱和底脚板。建模时应保留型钢截面规格、杆件切割关系和端部贴合状态，便于后续生成切割清单和工程图。对于孔位、垫板和加强板，应结合实际装配顺序建模，避免出现焊缝空间不足、螺栓无法穿入或工具无法操作的问题。

　　整体来看，该框架不是独立展示件，而是稳压设备与现场基础之间的承载过渡结构。它的价值在于把设备重量、振动载荷和安装误差通过明确的传力路径导入地面，同时为接线、散热和检修留出稳定空间。结构形式简洁，节点逻辑清晰，适合在类似电力辅机、工业柜体和中小型调压装置的支撑设计中参考，并可根据设备重量、底座尺寸和现场高度调整型钢规格与撑杆布局。
