RS458总线通讯隔离模块板载组件

　　这套板载组件围绕工业现场RS485差分总线的物理层接入需求搭建，核心是把总线侧的收发链路与主控侧的数字电路做电气隔断，避免厂区长线缆拖拽回来的共模电压、地电位差、浪涌脉冲串入主控板。现场布线时，RS485总线往往要跨车间、跨机柜敷设，几十米上百米的屏蔽双绞线上很容易感应出变频器、伺服驱动器泄放的高频干扰，不同机柜的保护地之间也常存在几伏甚至十几伏的电位差，若收发芯片直接跨接在两个地系统之间，轻则通讯误码、帧校验连续失败，重则芯片端口被击穿。模块上的隔离器件正是卡在总线收发与主控UART之间，把信号通过磁耦合或光电耦合路径跨过分隔边界，两侧各自取本地参考地，彻底切断地环路。

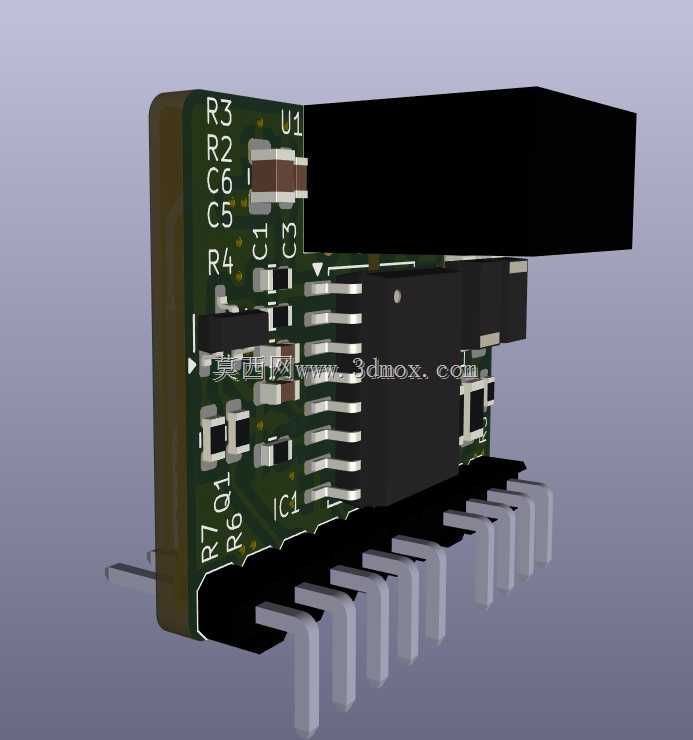

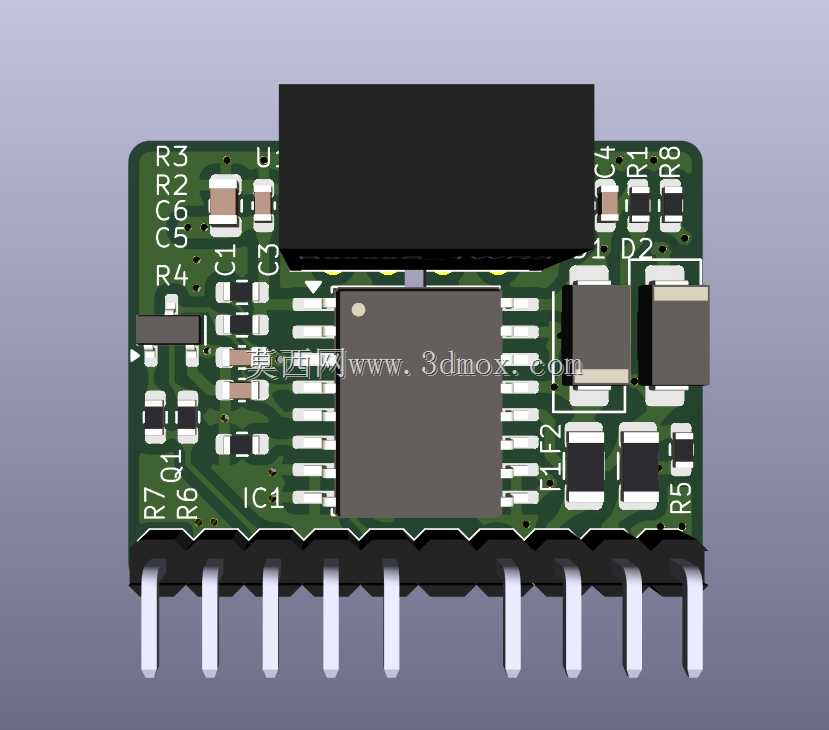

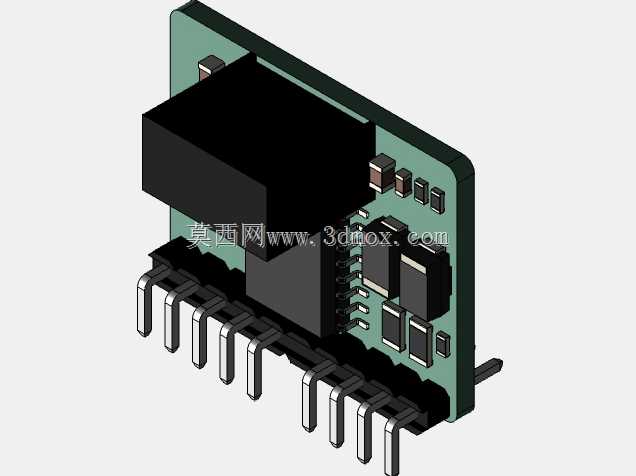

　　从板上布局能看到，体积最大的黑色封装器件承担隔离与电源变换作用，周边排布的贴片阻容、二极管、小封装芯片分别负责总线偏置、终端匹配、浪涌钳位与电源去耦。直插式引脚沿板边单侧引出，适配母座或直接焊接在主控载板上，引脚间距按标准2.54mm网格排布，插装后板面与载板之间留出足够焊接与清洗空间。PCB轮廓做了切角与定位缺口，在载板上对应位置预留限位柱即可防止模块插反或侧向窜动；板厚选用常规1.6mm环氧玻纤板，敷铜在总线侧与主控侧之间开出隔离槽，沿隔离边界拉开爬电距离，满足工业环境对绝缘间隙的硬性要求。

　　设计思路上优先保证信号链路的完整性：差分走线A、B从接入引脚到收发芯片做等长、平行、紧耦合处理，走线层下方铺完整地铜，减少差分阻抗突变；隔离器件两侧的敷铜区域严格分开，不允许任何走线、铜皮跨越隔离带。电源入口处布置多级去耦电容，大容量电解负责低频储能，小容量陶瓷电容紧贴芯片电源引脚压制高频纹波。总线端口预留上拉、下拉偏置电阻位置，可在总线空闲时把差分电平钳位在确定状态，避免节点未上电时总线悬浮导致乱码；终端匹配电阻可按节点位置选择性贴装，在总线首尾两端接入120Ω电阻匹配双绞线特性阻抗，中间节点则不贴，防止并联后等效阻抗过低加重收发器负载。

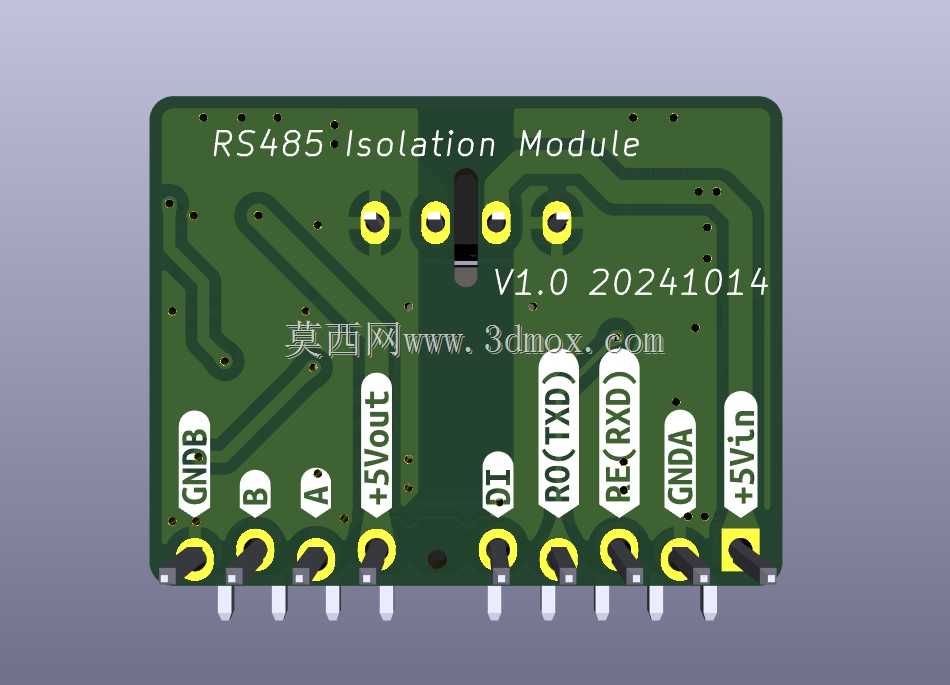

　　实际选型时要核对模块的插针定义与载板座子一一对应，重点确认电源脚、收发方向控制脚、发送接收数据脚的排列顺序，安装高度方向上最高的隔离器件顶部要与机箱内壁、相邻板卡留出安全间隙，避免装配时元件受压。模块工作温宽按工业级区间选取，在控制柜内-40℃到85℃的环境温度下，阻容参数漂移不会影响差分门限判断。这类隔离通讯模块广泛用在PLC远程IO扩展、变频器组网、电表数据采集、楼宇暖通监控、光伏电站串机通讯等场景，凡是需要把RS485总线节点挂在恶劣电磁环境里的场合，都能靠板上隔离与防护器件把干扰挡在主控电路之外，保障长时间连续通讯不丢包、不锁死。建模时把每个元件的实际封装高度、引脚伸出长度、焊盘投影都按实物尺寸还原，结构工程师在做整机堆叠、干涉检查时，可以直接调取该组件核对板卡间距、走线空间与接插件对位关系，不用再凭经验估算元件包络。
