树莓派4B嵌入式工控防护外壳结构

　　这套壳体结构面向树莓派4B单板计算机的嵌入式部署场景，在工业现场、教学实验台、小型测控机柜、边缘采集终端里都能直接落地。裸板直接暴露在车间环境中，USB接头频繁插拔容易扯动焊盘，HDMI线缆长期受力会松动，积灰落在针脚和散热片缝隙里还会造成接触异常，这套外壳把整板完全包覆在封闭腔体内，仅在对应接口位置预留精准开孔，既保留全部外设扩展能力，又给电路板提供物理防护。

　　壳体采用上下分盖的拼合逻辑，上盖为红色顶盖、下盖为蓝色底座，分模线沿壳体侧壁水平走向，这种拆分方式在注塑或3D打印制作时都能简化脱模工序，不需要复杂侧抽芯结构，小批量打样阶段用FDM打印即可直接成型，量产开模时模具结构也足够简洁。上下盖的配合止口沿内腔边缘布置，装配时先将树莓派4B主板固定在下盖的定位柱上，定位柱对应主板四角的安装孔位，柱高预留螺丝沉头空间，主板装入后板面与壳体内壁留出均匀间隙，避免背面焊点直接贴壳造成短路。上盖扣合后止口互相嵌合，侧壁不会出现错位翘边，日常维护拆开上盖就能直接操作主板针脚，不需要拆卸底部固定结构。

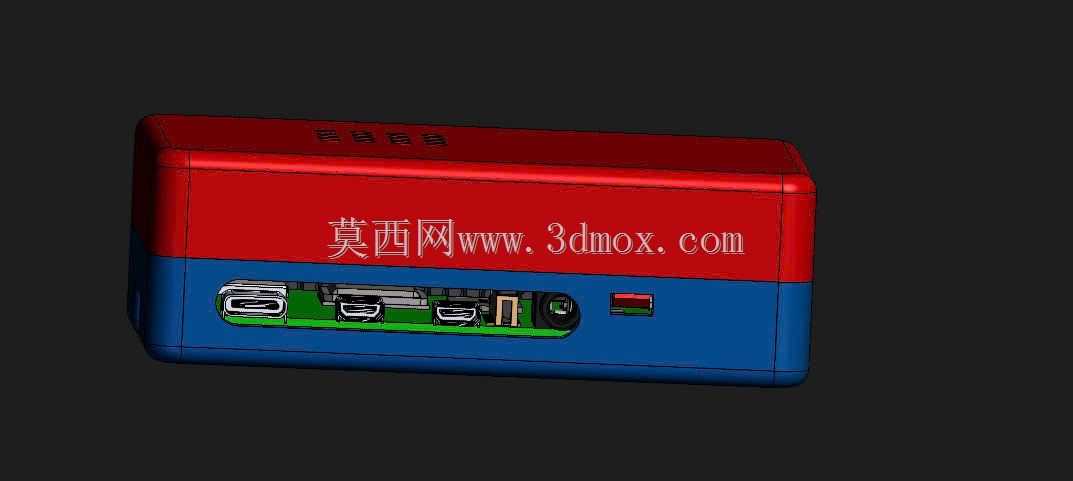

　　接口侧的开孔布局完全对齐树莓派4B的原生接口排列：从左到右依次预留两个Micro HDMI输出口、USB3.0与USB2.0接口组、Type-C供电口，开孔边缘做了小倒角处理，插头插入时不会被壳体边缘卡住，每个接口的开孔轮廓比插头外形单边放大0.3-0.5mm，既抵消壳体加工的尺寸公差，又不会出现缝隙过大进灰的问题。侧面还单独预留了以太网口的开窗，网口卡扣完全露出，插拔水晶头时不需要额外避让壳体。板载状态指示灯对应的壳体位置做了薄区处理，光线可以透过半透明壁厚透出，不需要额外开孔破坏防护完整性。

　　壳体顶部内壁预留了平整的安装平面，如果部署场景散热需求较高，可以直接在该平面粘贴导热垫，让主板主控芯片的热量通过导热垫传递到上盖外表面，借助整个顶盖扩大散热面积，被动散热即可满足长时间连续运行的温控要求，不需要额外加装散热风扇，也避免了风扇进风带入粉尘的问题。壳体底部设计有防滑底脚的安装位，放置在桌面时不会滑动，若要装入标准工控机柜，也可以在底部预留孔位搭配L型支架固定，适配DIN导轨安装或者面板螺丝固定两种方式。

　　外形尺寸围绕主板边界向外偏移壁厚设计，整体长宽刚好覆盖树莓派4B板卡轮廓，高度方向容纳主板元件、散热片与接线余量，不会出现多余的臃肿空间。安装边界上，壳体外侧壁到接口开孔的距离满足插头完全插入后的行程要求，常规HDMI线、USB设备接头插入后，尾部线缆不会和周边安装结构干涉；壳体四周预留的装配间隙满足多台终端并排部署的需求，相邻设备之间不会挤占插拔操作空间。

　　结构设计阶段所有开孔位置都和主板三维模型做了干涉校验，既不会出现孔位偏移挡住接口的问题，也没有过度开大开孔降低壳体结构强度。上下盖的壁厚均匀控制在1.5-2mm区间，兼顾防护刚性与轻量化，日常搬运、机柜内布线拉扯都不会造成壳体变形，针脚排针对应的侧壁位置可以按需选配开窗或者封闭，封闭版本用于不需要外接GPIO的成品终端，开窗版本则保留扩展能力，方便外接传感器、继电器模块等外设，适配不同的项目改造需求。
